Вопрос решен. Делитель на выходе установил 6,2к + 2,2к. В коллектор второго транзистора 22к. На коллекторе третьего транзистора в аккурат половина питания (при комнатной температуре 21 градус). Выхлоп поднялся до приемлемого уровня, даже с запасом. Звук отличный. Всем спасибо!

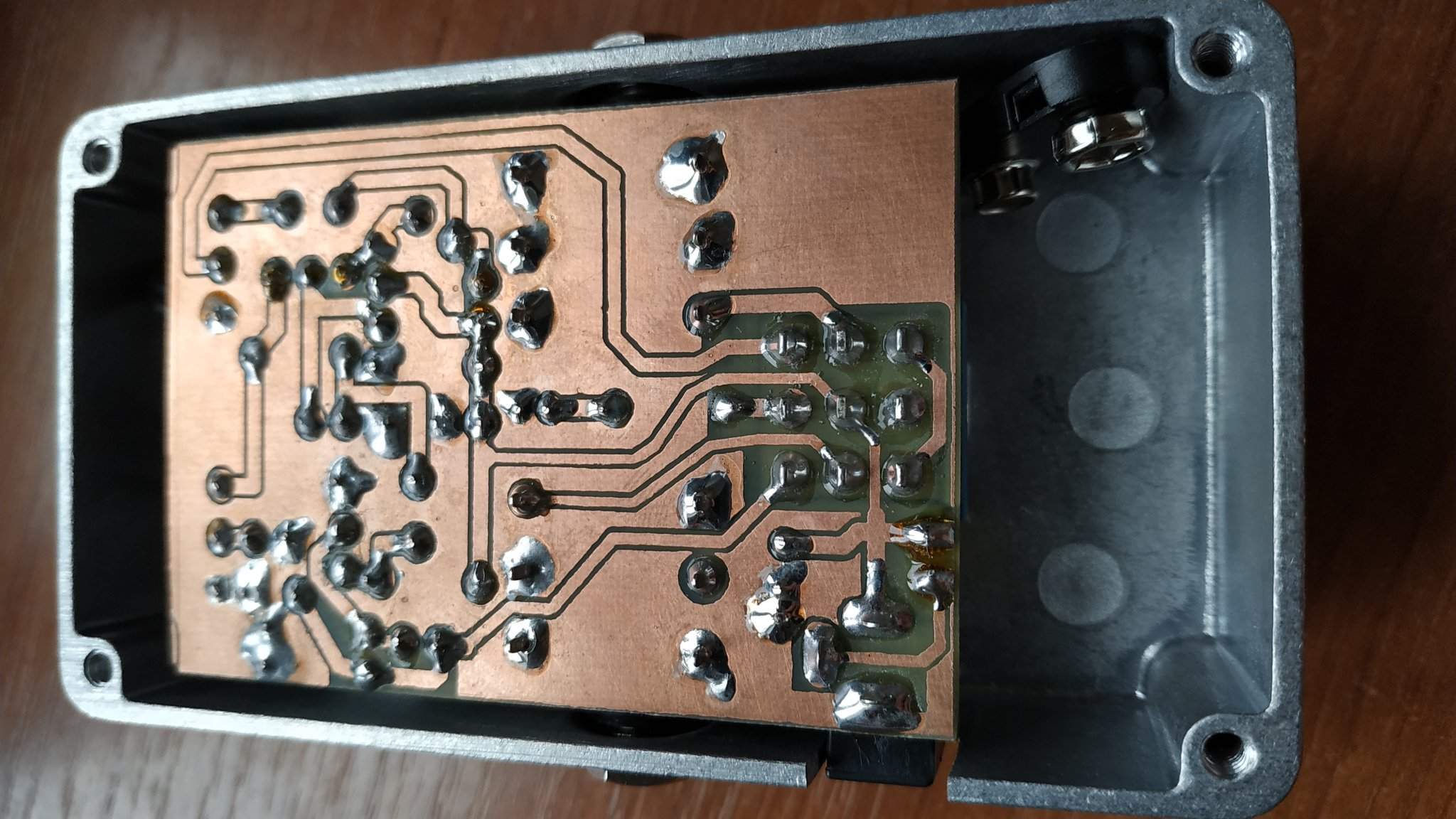

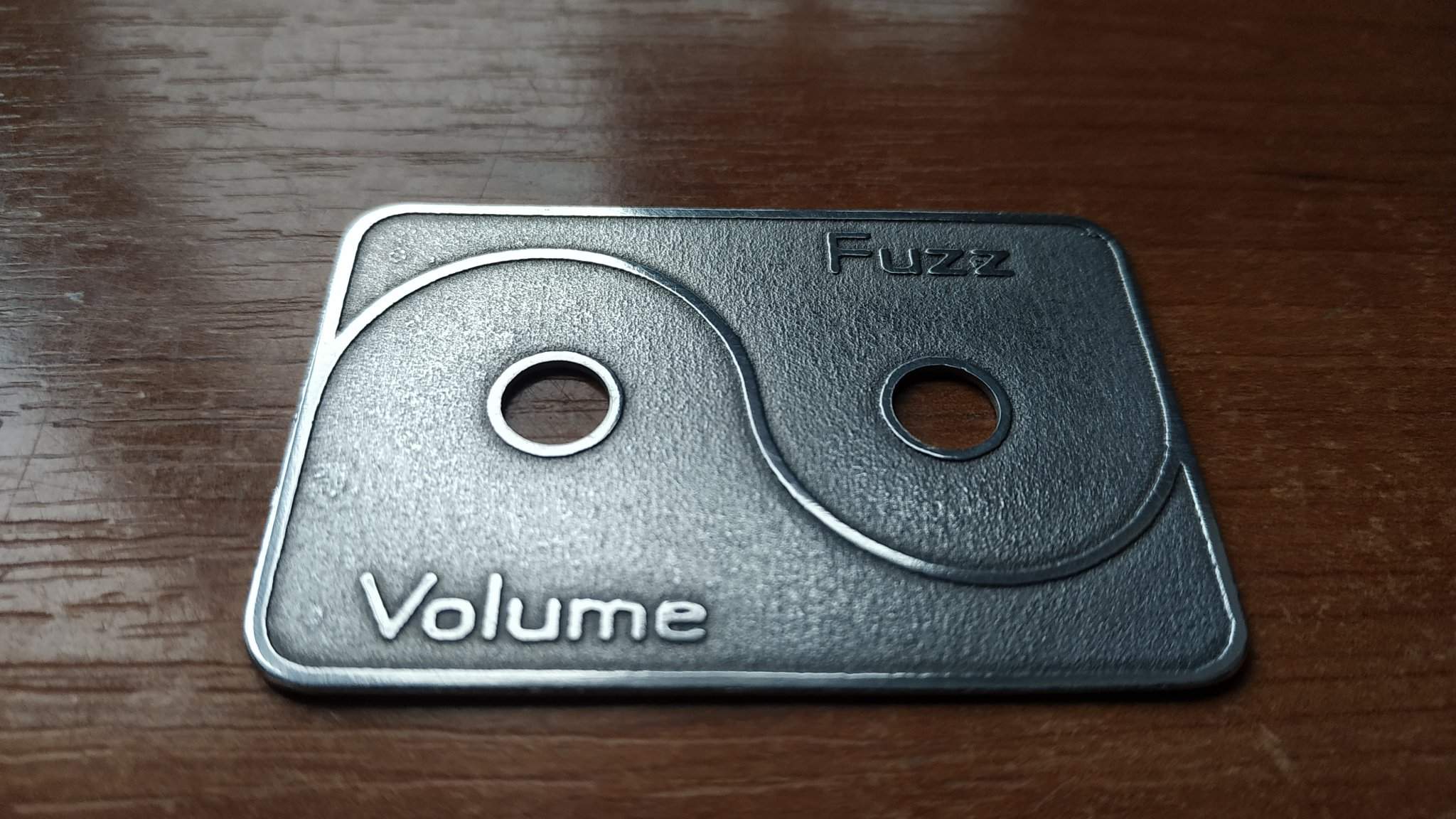

Оформил в корпус. Изготовил шильдик. Осталось покрасить. Звук волшебный.

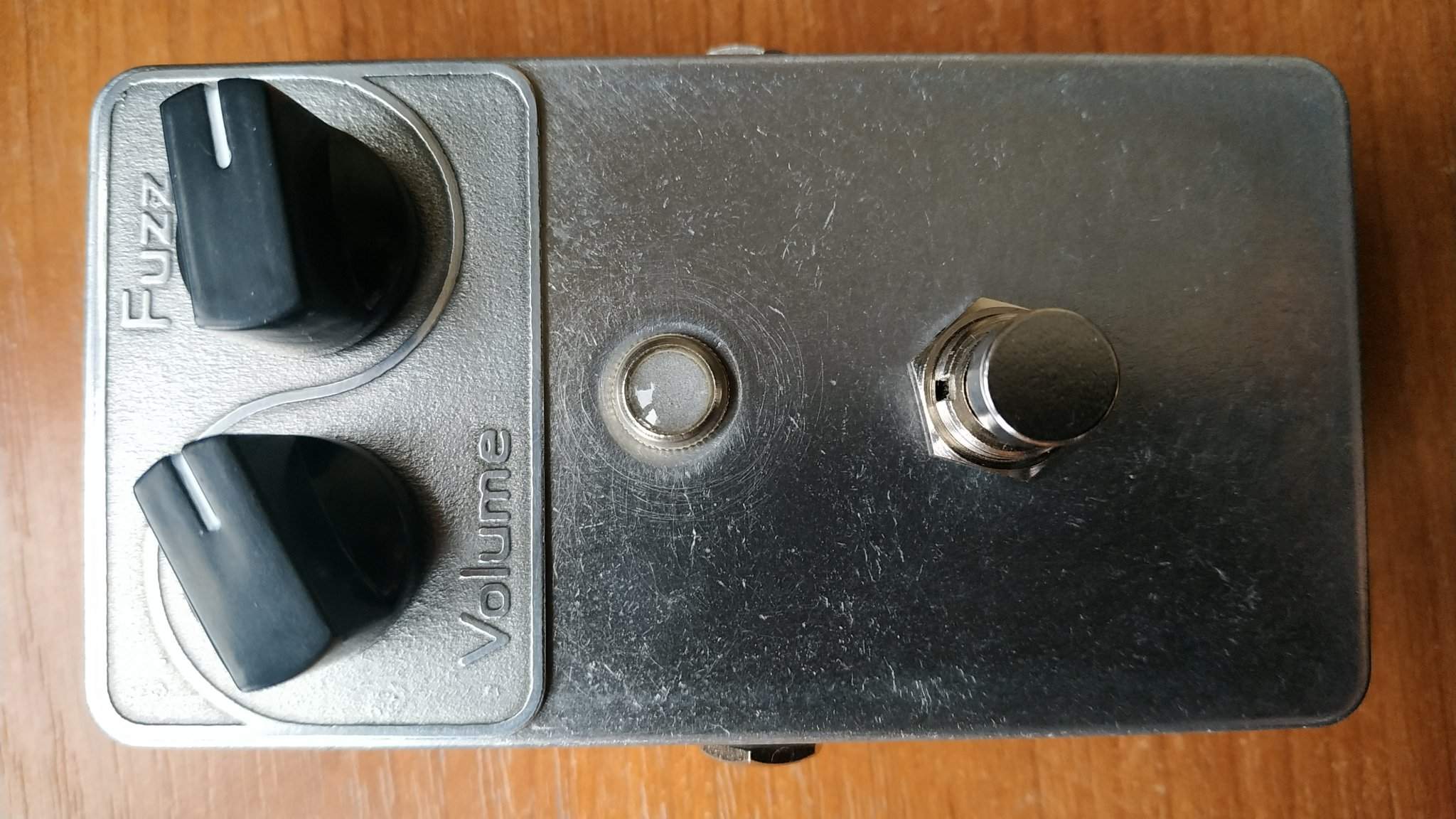

Supa Fuzz готов!

Вопрос уважаемым знатокам. Собираю свой Фузз значит полностью в корпус . Решил сделать питание примочки и от БП и от Кроны. Распаял по классической схеме чтобы батарейка отключалась при вытянутом входном Джеке от гитары и включалась при отключённом БП. поменял полярности батарейки с учётом того что плюс на земле. И оказывается что от Кроны не пашет . Это из-за того что разъем питания предусмотрен для примочек с общим минусом а не плюсом
 И соответственно он размыкает плюс а нам надо для схемы с фуззом чтобы он размыкал минус а плюс Кроны замыкался на входном гнезде. А так хотелось сделать чтобы батарейка тоже отключалась.. Может кто то подскажет как распаять ??)

Надо пластмассовый разъём с изолированными от корпуса контактами.

Я всегда ставлю пластмассовые гнезда на питание и на Джеки. Но все равно батарейку коротит при классической распайке

А как это сделать ?

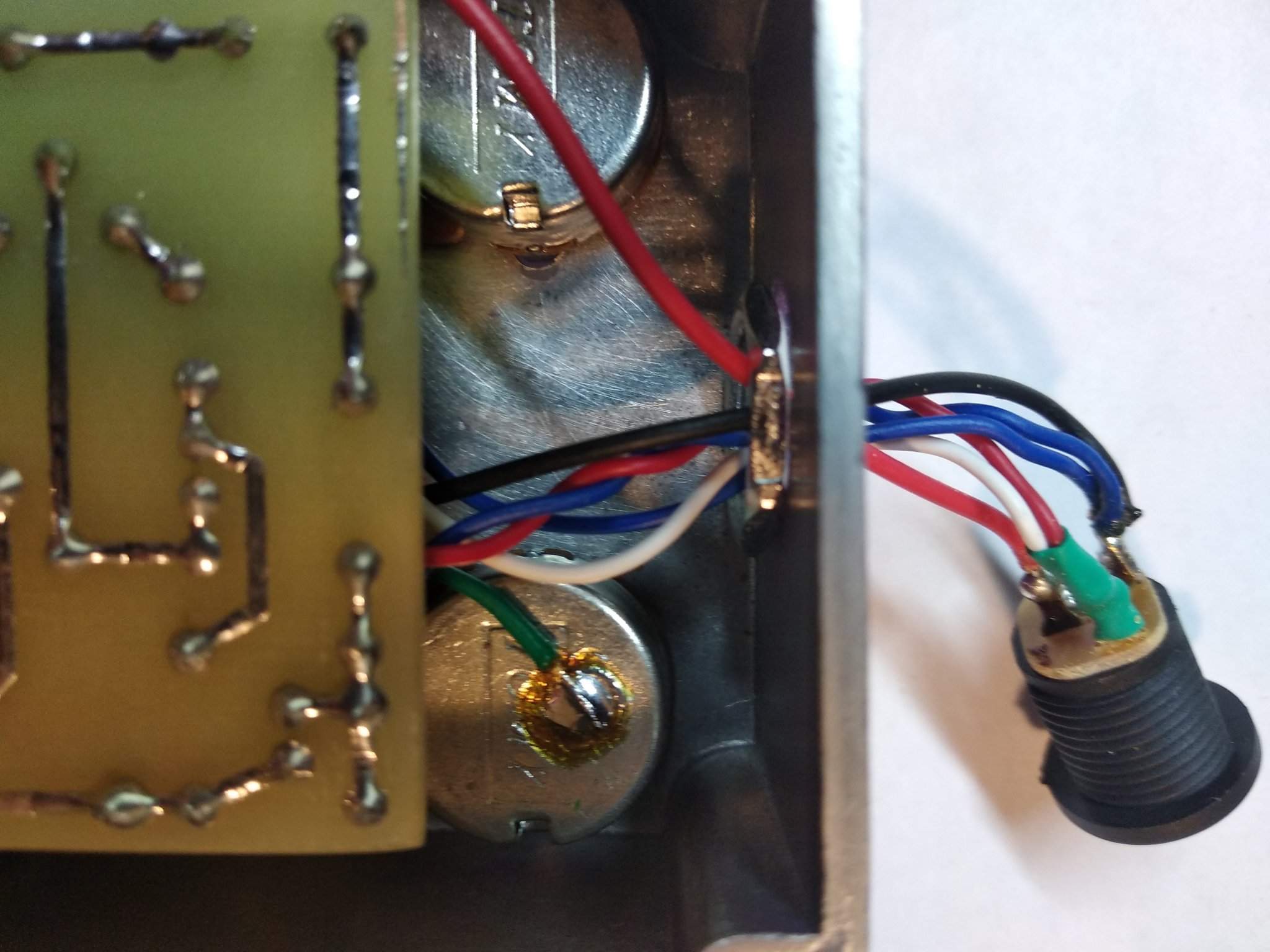

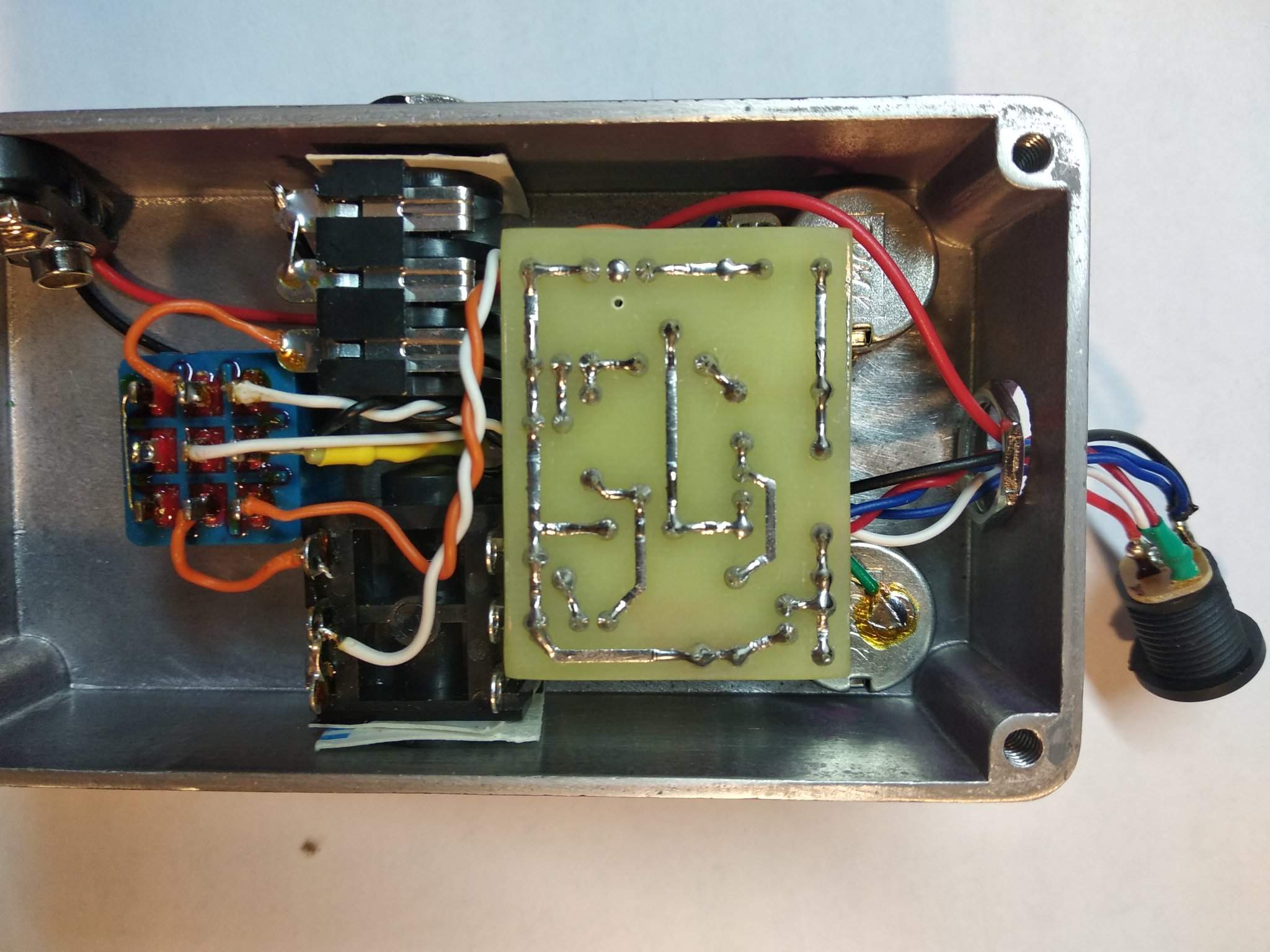

Здесь плюс батареи сначала проходит через нормально замкнутые плюсовые контакты разъёма питания, затем через рукав джека на массу.
Крайние левые контакты джека с массой изначально не соединены, это происходит при вдвигании джека, через средний контакт в верхнем ряду.

Наверное уже стоит собирать ФФ с минусом на массе. Благо схема уже придумана примочкоделом underover, из Екатеринбурга.

Я тут новичок, и не знаю, зарегистрирован он тут, или нет? И есть ли тут обсуждение его схемы?
---------------------------------------------------------------------------------------

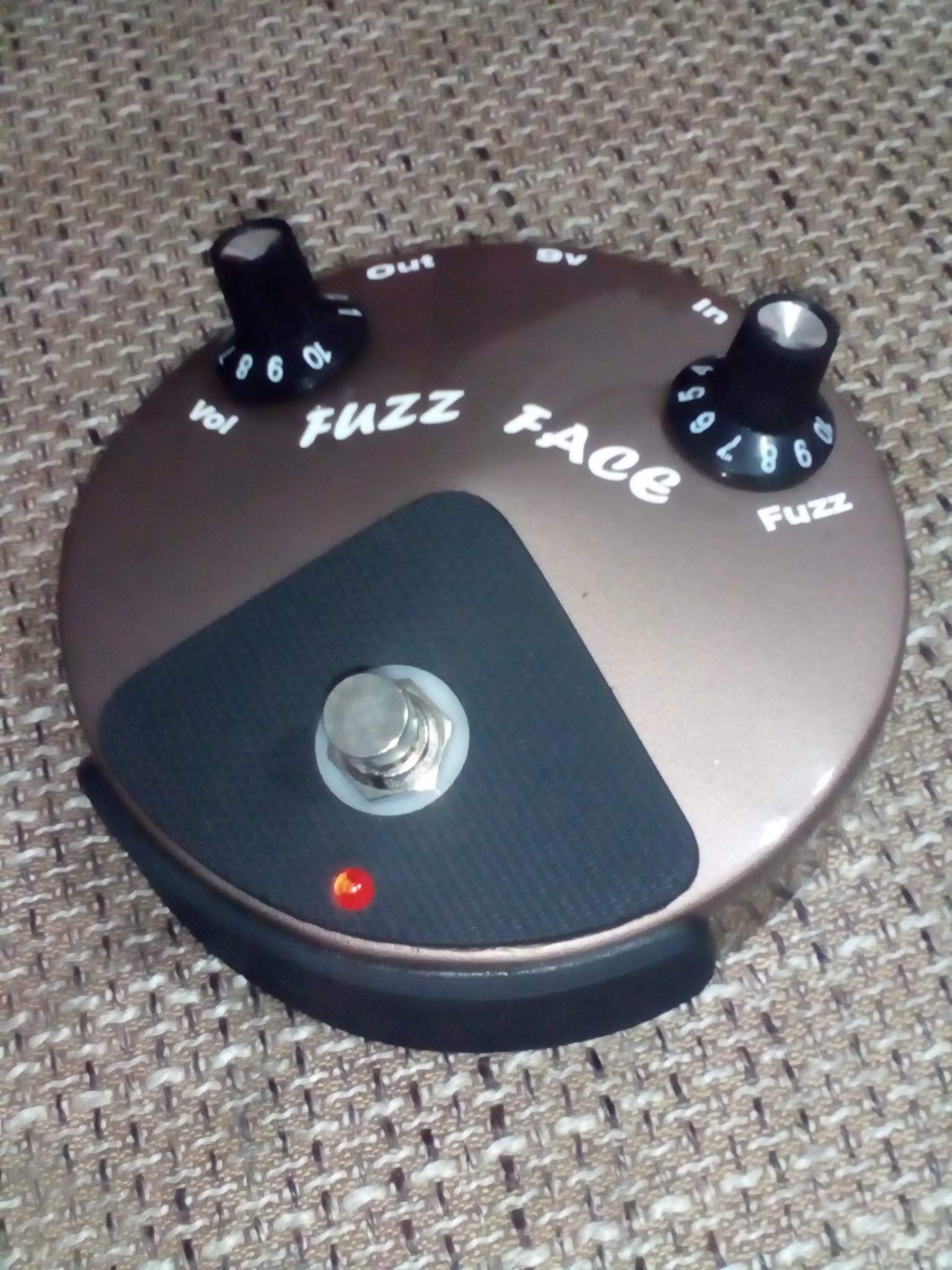

Medvedeff8, теперь, когда дрессировка Фузз Фэйса успешно освоена, переходите на следующий уровень - гибридный фузз.
Поставьте первый транзистор КТ3102Е, второй - 2N7000, резистор 33 кОм замените на 100 кОм.  Результат приятно удивит

В этой гибридности ведь нет никакой германиевой составляющей? :-)
Лично я ставил перед фузфейсом каскад трейблбустера на 7000 (7002), предполагая, что и с любой гитарой по входу состыкуется и вообще, предполагая хороший симбиоз. На слух вроде хорошо. Но я не подбирал номиналы конденсаторов в переходе ТБ - ФФ.
