Обладание Фузз Фэйсом станет гораздо приятнее, если добавить в него такую полезную фичу, как
регулировка смещения (BIAS).

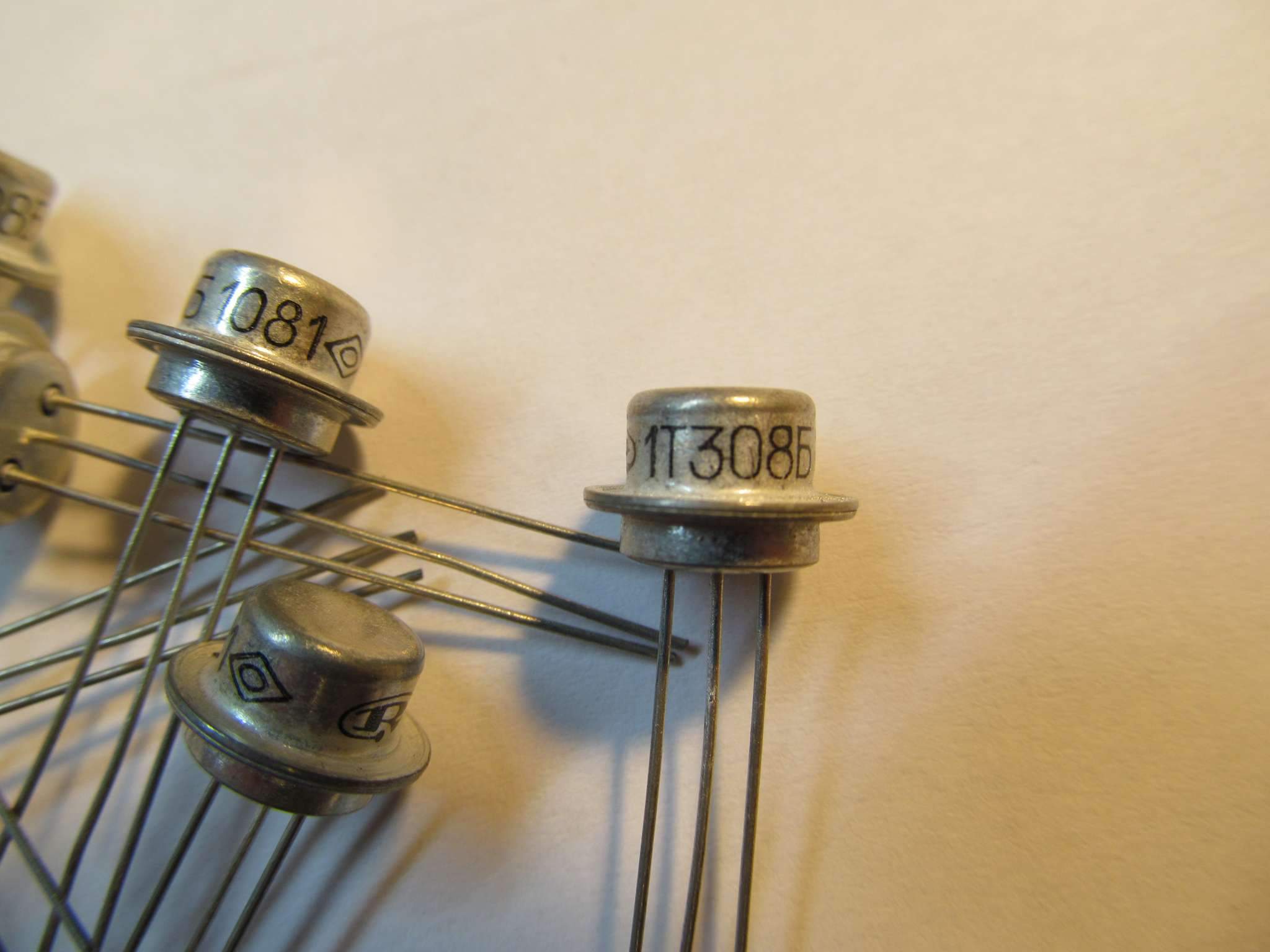

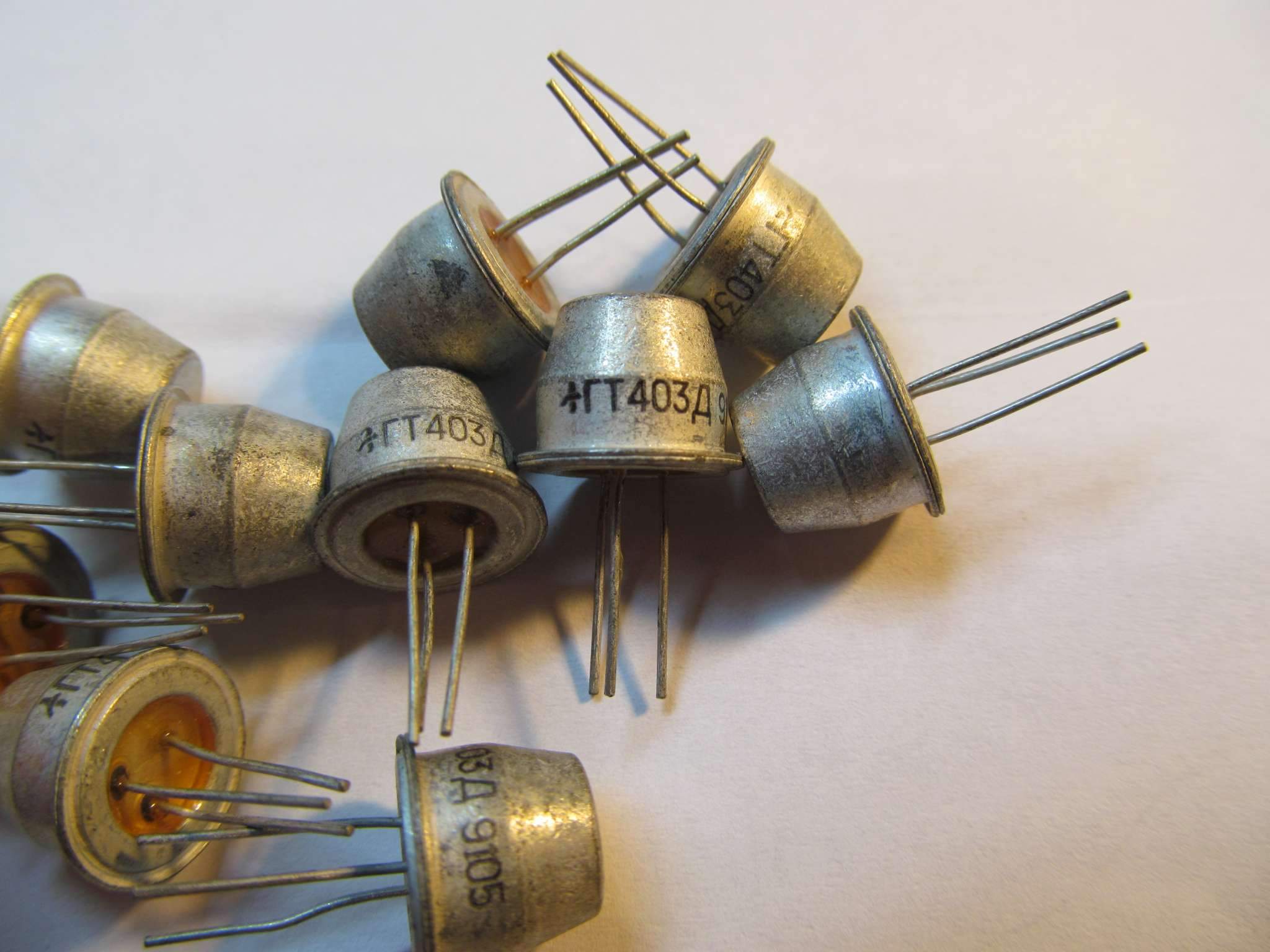

Германиевые транзисторы дрейфуют температурно с уходом рабочей точки и звук примочки меняется непредсказуемо.
Когда Q2 открывается в большей степени, напряжение на его коллекторе снижается, а звук становится более агрессивным и склонным к запиранию;
Когда он прикрывается, напряжение на нём растёт, гейн уменьшается, а звук становится мягче.
Имея регулировку смещения, можно скомпенсировать уход режима или создать его принудительно в поисках других звуков.
Для этого (замкнув предварительно вход, чтобы исключить влияние сигналов и наводок):
а) удаляем резистор 33 кОм в коллекторе Q1 и заменяем его цепочкой (регулятор 22 кОм + подстроечник 47 кОм);
б) устанавливаем регулятор в среднее положение;
в) крутим подстроечник до достижения на коллекторе Q2 напряжения +4,5 Вольта;
в) измеряем сопротивление подстроечника и заменяем его постоянным резистором (при желании).

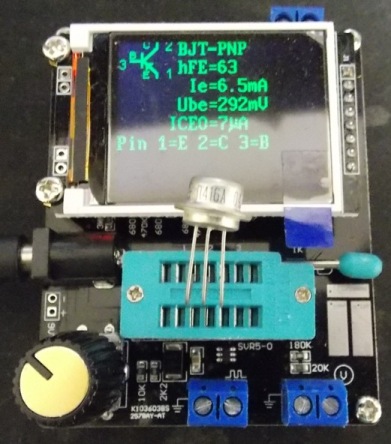

С регулятором смещения облегчается замена транзисторов на другие экземпляры без тщательного подбора их параметров.

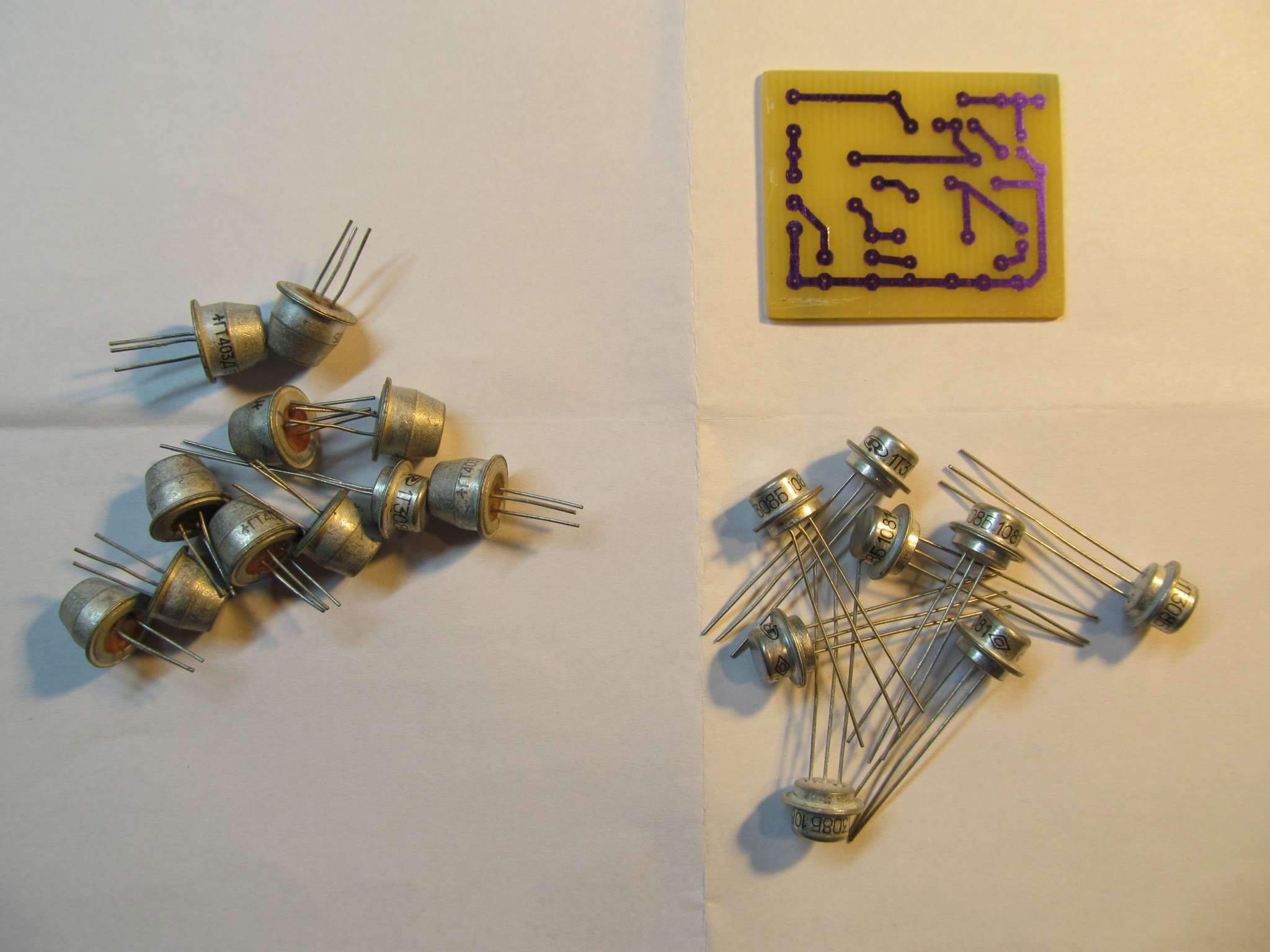

У меня конечный результат выглядит так:
https://www.instagram.com/p/BWVqp6elYJ-/
