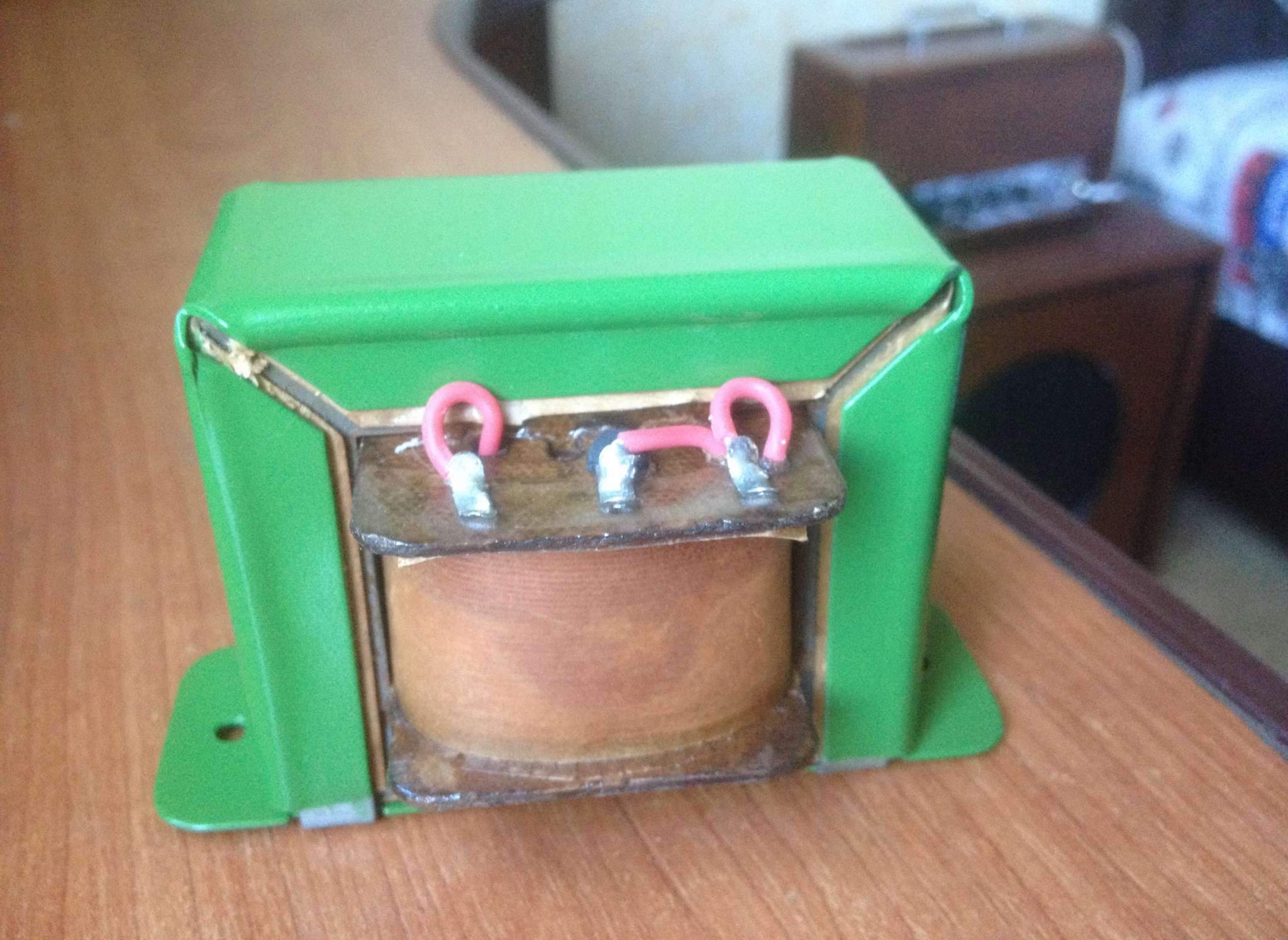

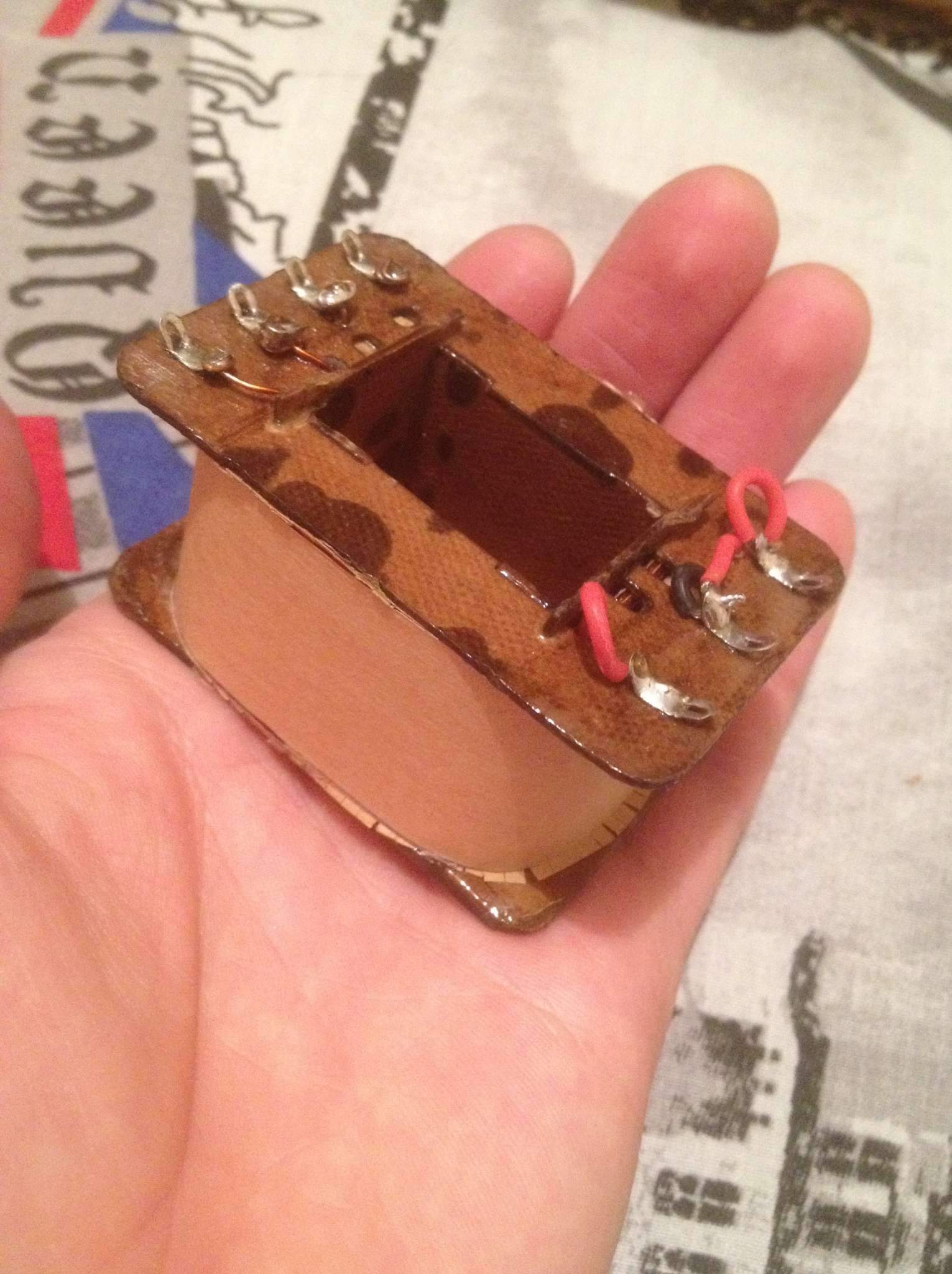

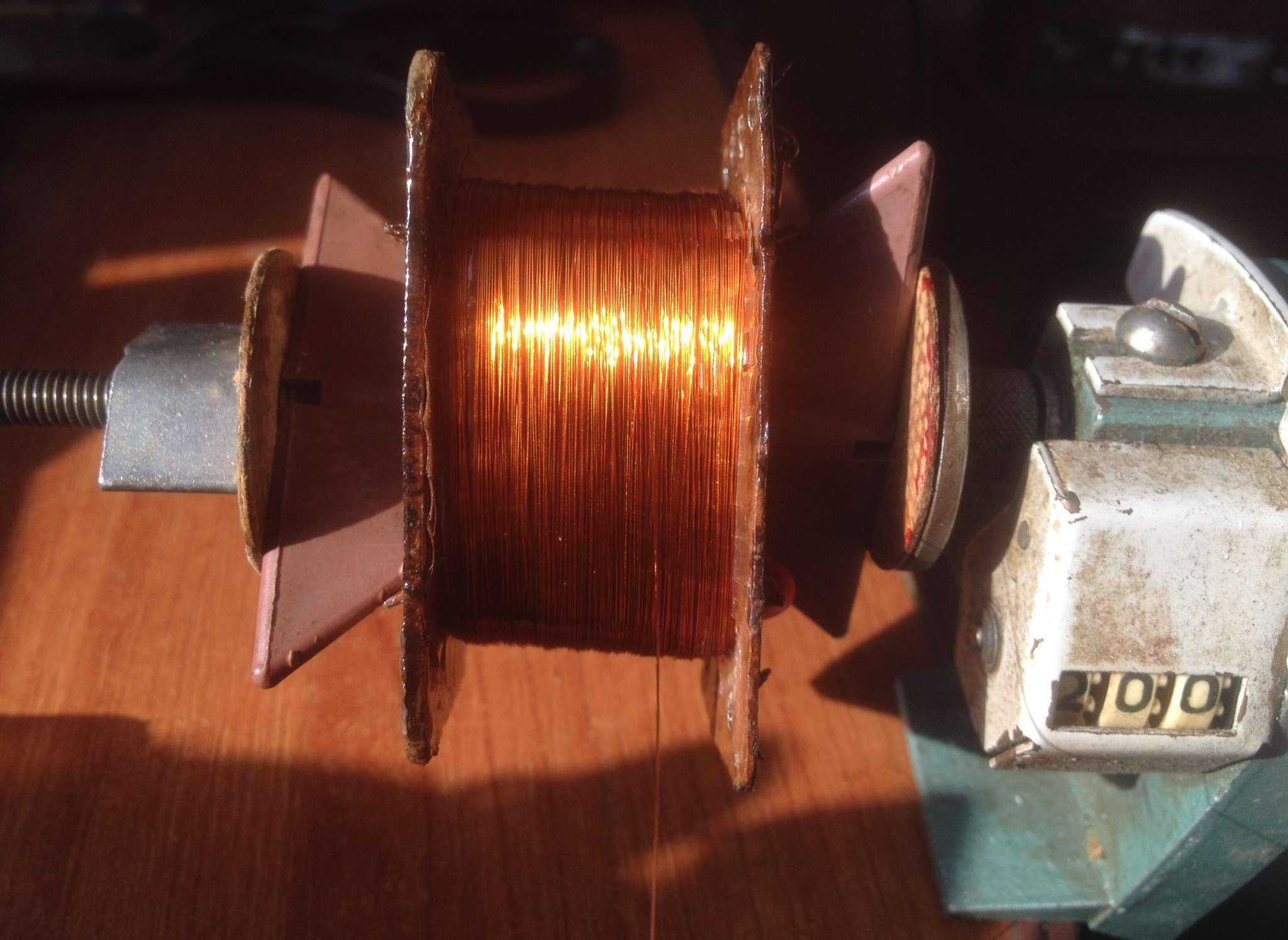

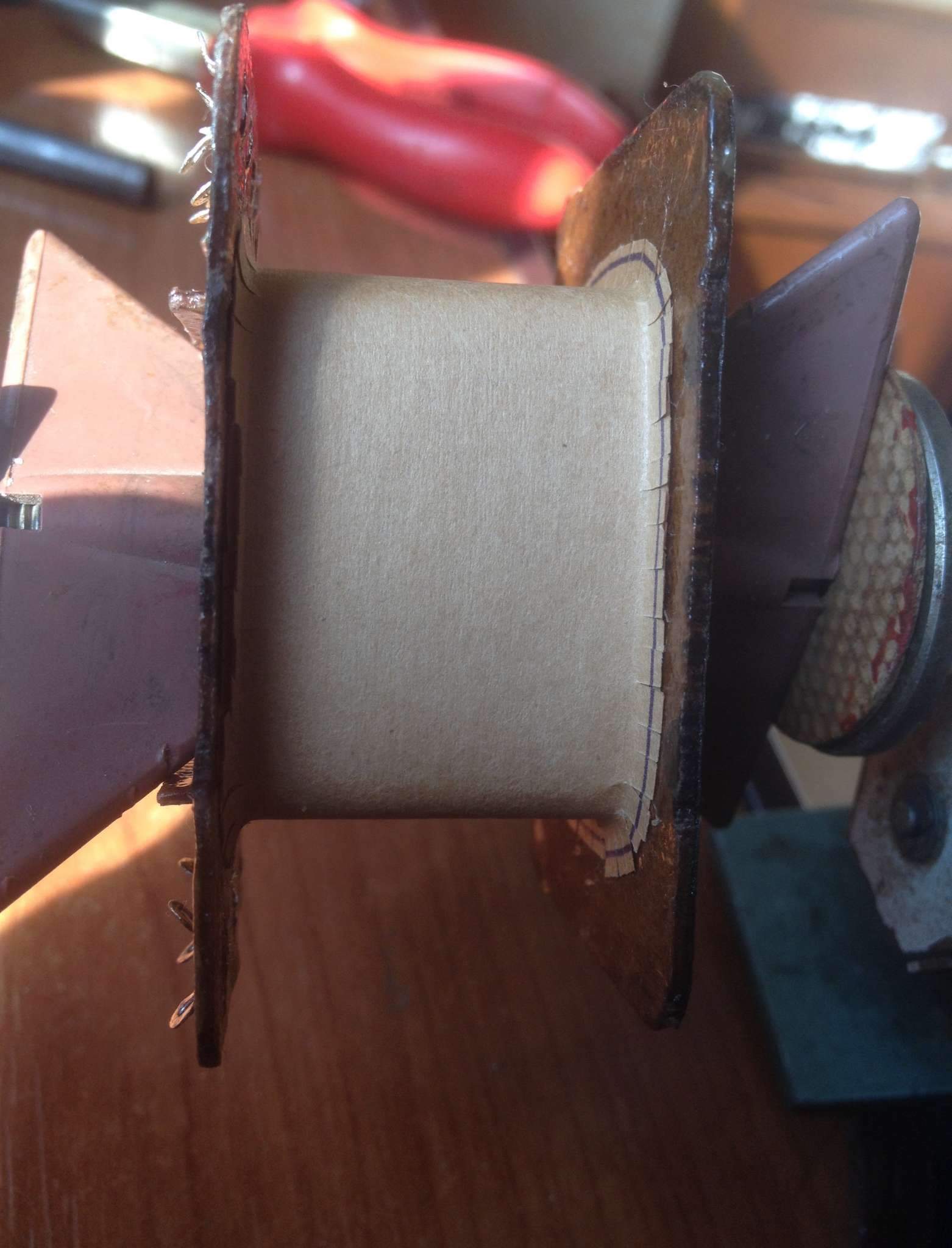

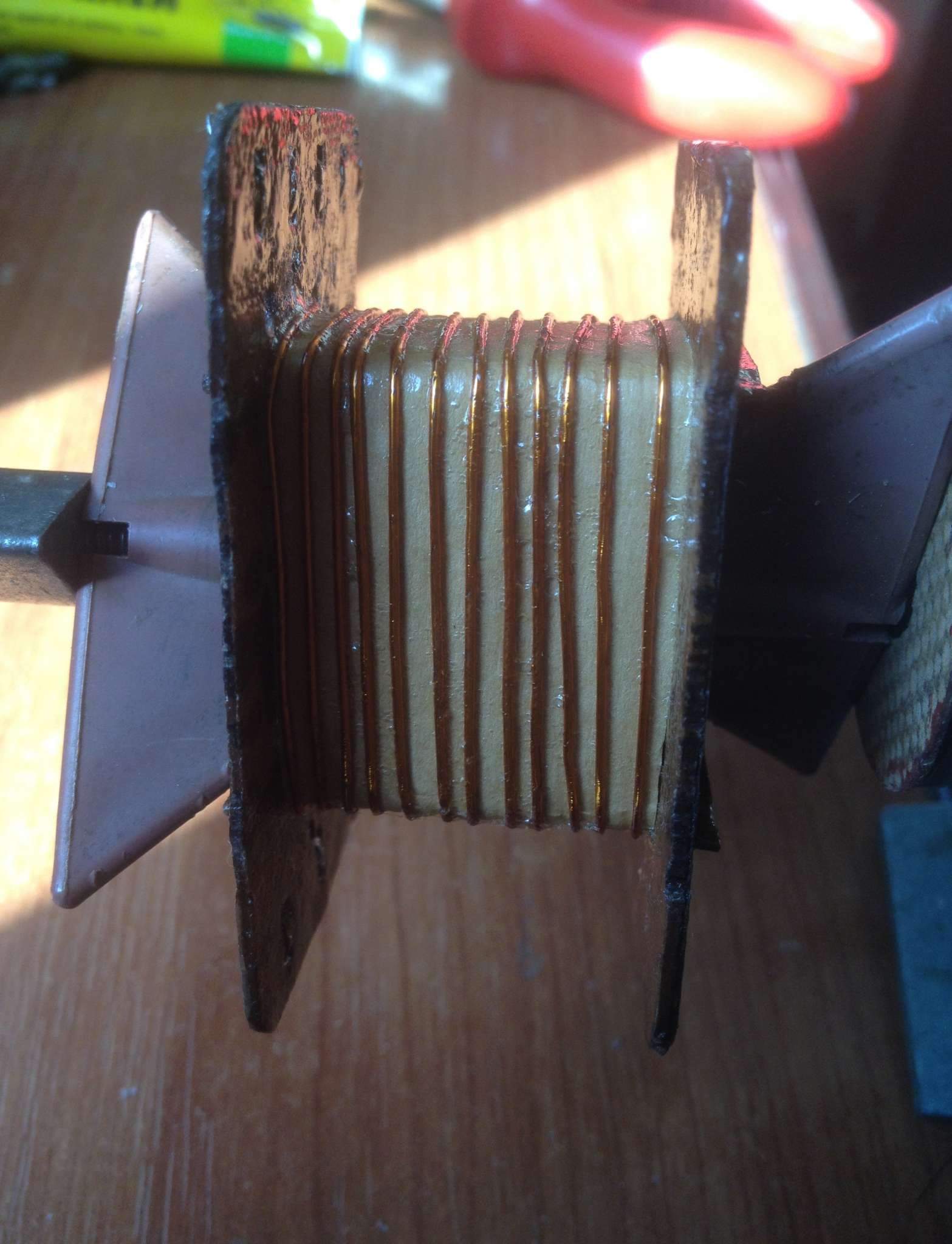

Намотал еще один выходничок. Двухтакт. Под пару 6V6 или EL84. Приведенка 8k. Вторичка на 4, 8 и 16 Ом. Железо и каркас взят от неисправного выходника катушечного магнитофона Днепр 12. Каркас сильно пострадал, видимо, условия хранения были очень неблагоприятные, каркас перекосило, щечки были сильно деформированы. Размотал старые обмотки, разобрал на части каркас, прогладил каждую детальку утюгом, чтобы выпрямить, собрал. Затем проклеил цианоакрилатом для прочности, и пропитал лаком. Каркас стал жёстким и монолитным. Хотя внешний вид у него по-прежнему, неприглядный. Ну да ладно, не на выставку. Начал мотать сначала вторичку, 4-х Омную часть обмотки, проводом 0.6 мм, 53 витка. Затем намотал половину первички, 1200 витков проводом 0.18 мм, внавал, с межслойной изоляцией из промасленной конденсаторной бумаги через каждые 120 витков. Далее намотал 8-Омную часть вторички, 22 витка проводом 0.6 мм. Затем вторая половина первички, и сверху третья, 16-Омная часть вторички, 32 витка проводом 0.6 мм. Вторички все последовательно. Получилось впритык, на каркасе с трудом уместилось. После намотки катушку проварил в воско-парафиновой смеси, около часа, пока все пузырьки не вышли. Почистил от ржавчины и покрасил обойму трансформатора, изготовил нижнюю крепежную пластину с отверстиями для крепления на шасси.
... и добавил:
Намотал примерно за 8 часов) Подобный выходник уже мотал ранее, сейчас он успешно трудится в голове по схеме Yerasov Blackspace. Звук очень даже приличный. А этот, свеженамотанный пойдет на новый проект. Какой - пока не знаю), но 6П6С и EL84 у меня еще оочень много, надо их в дело пустить)
