Для ГУ-17 вообще в самый раз. А для прочих  el84 и 6п6с- в ультралинейном включении. Но для гитарника ИМХО смысла в этом нет.

А кто-нибудь мотал дроссельки? мне надо простой дроссель на 50вт бошку(сетки+3 12ки). На ток примерно 50мА. Индуктивность 5+Гн
Сердечники есть от старых трансов твз\твк или ещё каких-то поменьше

Намотать витков 100, прокладку в зазор, подковы струбцинами стянуть, померять индуктивность. А далее считать из расчета, что индуктивность пропорциональна квадрату количества витков.

Dying Fetus,  можно узнать индуктивность косвенным путём: подать, допустим, через ЛАТР напряжение на обмотку транса/дросселя, измерить напряжение на обмотке, ток через неё, и по закону Ома найти индуктивное сопротивление, а потом по этой формуле  XL=2π• f •L  вычислить саму индуктивность.
L - в Гн, f - в Гц, ХL (это индуктианое сопротивление, измеренное с помощью вольтметра и амперметра) - в Омах.

У меня тут при намотке сетевика "инцидент" вышел.
Прикинул я значит, что нужен мне EI-96, у него 32мм ширина "языка". А дальше я не посмотрел точно, и принял глубину сердечника тоже за 32мм, ну думаю, логично же, квадрат - оптимально

Посчитал для сечения 32х32 кол-во витков, чтоб индукция была 1,75Т на пиках амплитуды сетевого (1.25Т на 230В) - вышло около 850витков. Железо есть хорошее, 0.35мм пластины, холодной прокатки. По идее для выходника.

намотал все обмотки, анодное, два накальных, биас и два по 15В для операционников (ревер на них)...окно под завязку, укладывал виток к витку, слой на слой. Думаю, больше меди в такое окно уложить просто не реально.

а потом смотрю на транс, чота не похоже, что там 32мм толщина набора.
Померил - а там конечно 35,7мм. Ну стандарт для ЕI-96

Начал часать макушку - пересчитал индукцию и вышла она 1.12 на 230В, 1,58 на максимуме амплитуды сетевого.

Короче, осел я...
хорошо, что хоть не в другую сторону ошибся. По идее 100 витков меньше первички спокойно можно было брать.

Померил ток холостого хода, 25мА на 230В. Совсем не плохо для ЕI-96 (что конечно ожидаемо, с такой индукцией)
Задрал латром напряжение до 260В - ток поднялся до 45мА, форма сигнала "поплохела" - стала где-то такой, как в обычных трансах. Резерв есть

Конечно так оставлю, но теперь уроки на всю жизнь:
- как заполнить окно максимально
- семь раз отмерь итд.

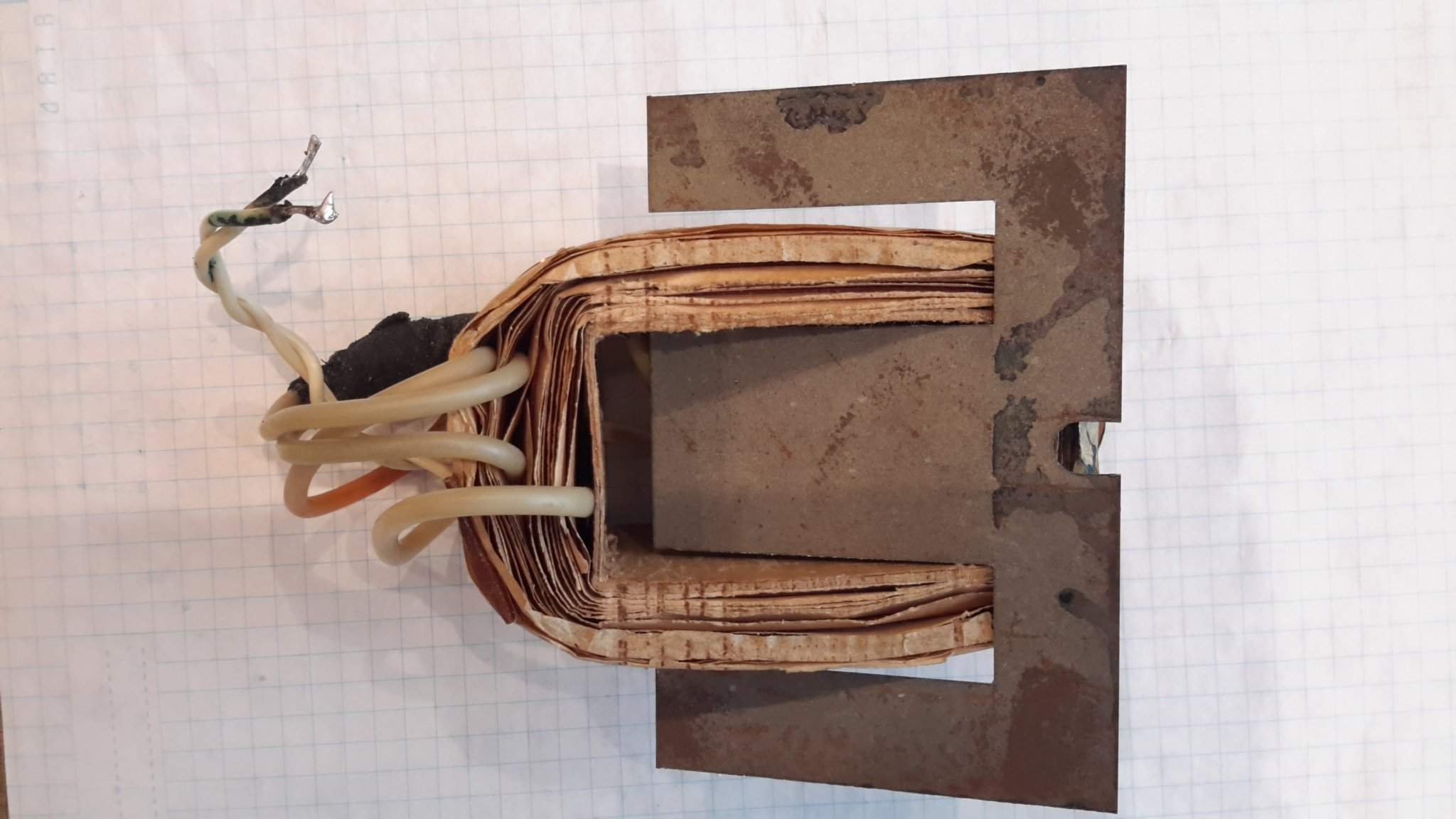

Откупорил рабочий но зудящий транс от ламового магнитофона, питал 4×6н1п, 2×6п14п, индикатор 6E5С

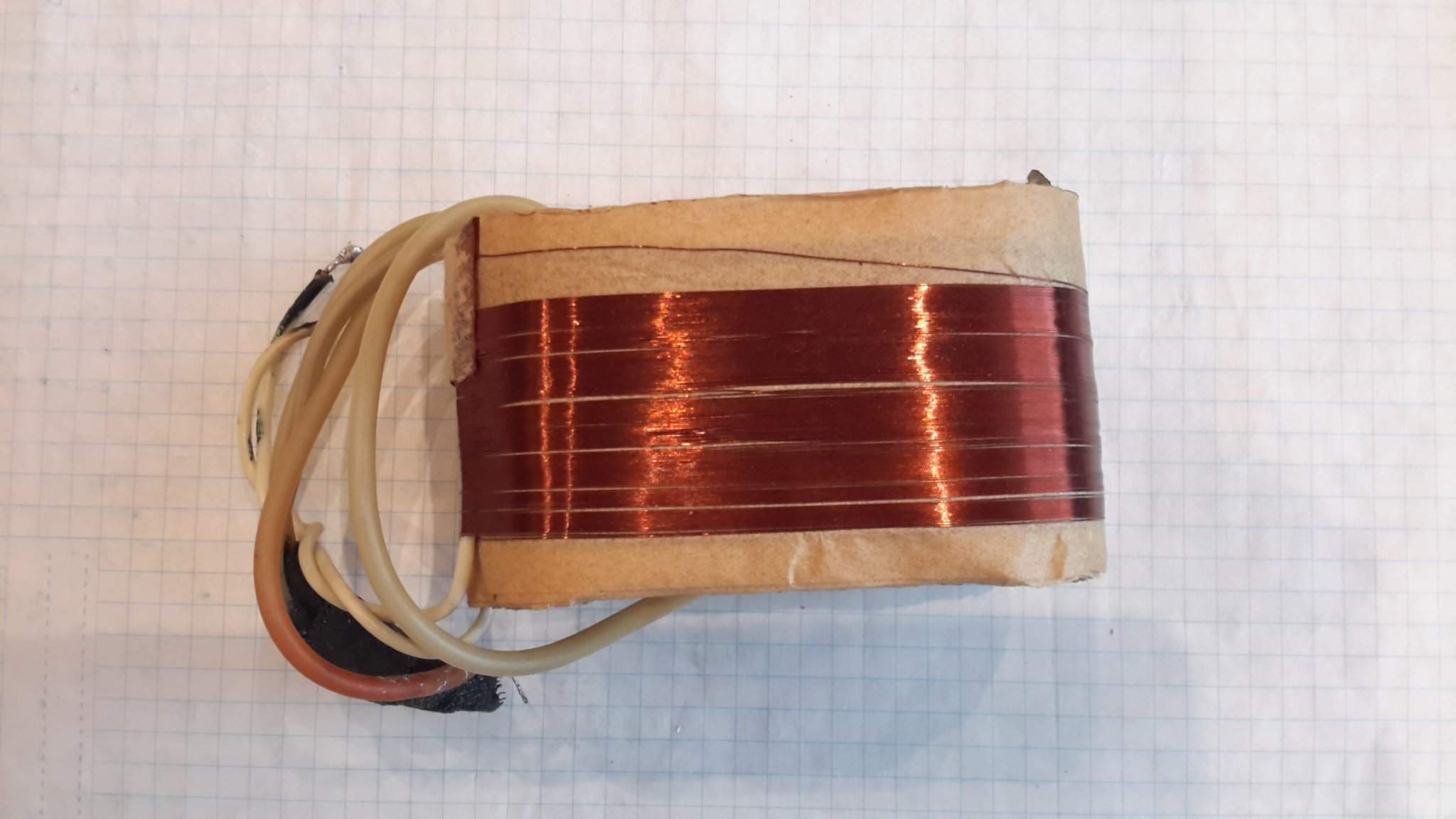

Намотан не очень аккуратно, окно заполнено практически под завязку. Снял железо и накальную обмотку.

Справочные данные:

первичка:
 I - 385+60 (110в+17в) витков ПЭЛ 0,64;
 II - 325 витков ПЭЛ 0,41; ( 93в )

вторичка:
III - 900 витков ПЭЛ 0,2; ( 215в )
IV - 23 витка ПЭЛ 1,35. ( 6,3в )

Возможно ли  перемотать его,  с целью добавить витков в анодную обмотку? Получится ли это, если применить каркас, и более тонкий провод в секциях первички и в накальной обмотке?

 В идеале, хотелось бы получить переменки вольт эдак 350 ( 5×12ax7, 2×ЕL34/6L6 ), если это невозможно, то сойдет и меньшее напряжение, лишь бы не менее 250в переменки ( 4÷5×12ax7, ГУ17 )

Сечение 3,2см × 4,8см. Скорее всего ошибаюсь, грубо прикидывал по толщине провода накальной обмотки (ПЭЛ-1,35), насчитал 4,3А, габариты транса 1:1 как у фабричного силовика для 50 ватного уся с 350-0-350В (200ма), 0-6,3В (2А), 0-5В (2 ,5А) , вот и вообразилоси шо... "а вдрух?"

ps еще , на какой то и-нет барахолке, видел упоминание, что анодная этого транса (  Днiпро11 ) -80мА, накальная -4А, пока не знаю насколько оно верно.

Спасибо!

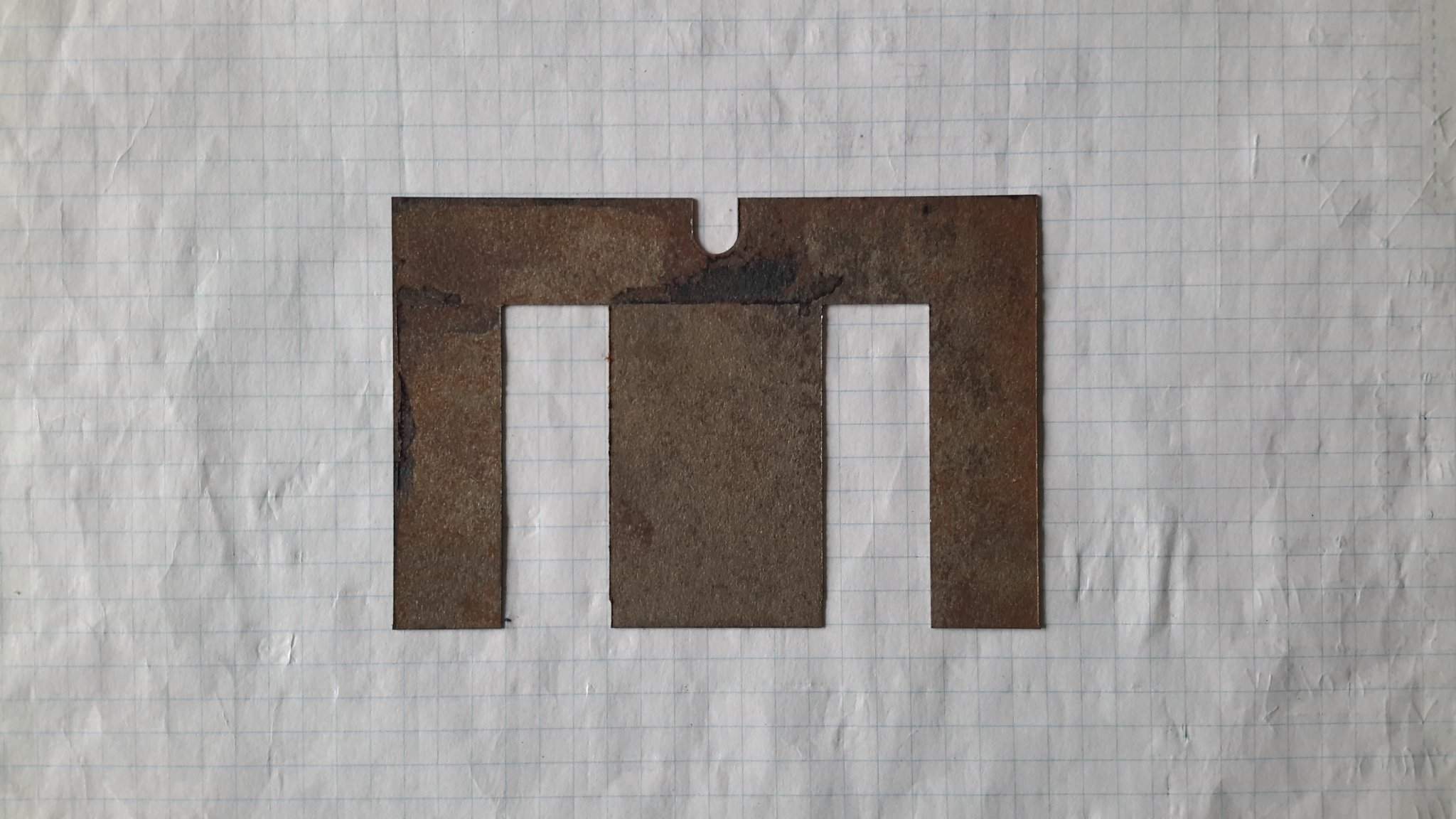

Посчитал: 85 пластин × 0,4мм = 34мм. Если сильно сжать руками - 45мм,   в собранном виде было - 48мм, щепкой деревянной железо было подклинено.

А если, допустим, накальной обмотки 3,5А или 4,5А  вполне достаточно, то какое минимальное сечение ее провода допустимо?

Или, к примеру, если делать две накальные обмотки меньшей мощности:  0-6,3 ( 2-3A) и 3,15-0-3,15 (1,5А), то каким минимальным сечением провода адекватно мотать ?
