Re: Клуб любителей намотать трансформатор
« Ответ #2580 : Декабря 27, 2020, 17:09:32 »
Валентин Гаврилов, благодарю.

... и добавил:



... и добавил:

Цитата: Валентин Гаврилов от Декабря 25, 2020, 14:49:01
XbIMbIK,   Для начала озвучьте  параметры выходного каскада: мощность , анодное ,  выходные лампы ,  примерно какой звук  хотите .   Потом  получите конкретные советы .

День добрый.

На сегодняшний момент в голове сформировалась следующая картина:
1. Мощность не более 10 Вт.
2. Анодное в районе 200 В. Силовик буду заказывать тороидальный. С его характеристиками (токи, напряжения, мощность) тоже надо будет покумекать. Был бы благодарен, если тут и подскажите.
3. Выходные лампы есть выбор (6п3с-се, 6п14п, 6п6с), а также в пред (6н7с, 6н8с, 6н9с).
4. Звук хочется олдскульный перегруз, без кислоты.
5. Хоть я еще не сталкивался с РР, в этом проекте хочу как раз его и сделать, надо же когда-то начинать.

Ну вроде и все. В размерах не сильно ограничен. Т.к. планируется все это в этот комб:

https://guitarplayer.ru/equipment-craft/okolokraftovskij-flud/msg11634709/#msg11634709

Спасибо.
« Последнее редактирование: Декабря 28, 2020, 13:18:30 от XbIMbIK »

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Клуб любителей намотать трансформатор
« Ответ #2581 : Декабря 28, 2020, 17:14:53 »
Как-то странно добавилось в конец мессаги.

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2271
  • Репутация: +656/-4
  • Long live Rock-n-Roll !!
Re: Клуб любителей намотать трансформатор
« Ответ #2582 : Декабря 28, 2020, 19:03:09 »

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Клуб любителей намотать трансформатор
« Ответ #2583 : Декабря 28, 2020, 19:26:55 »
Цитата: Валентин Гаврилов от Декабря 28, 2020, 19:03:09
XbIMbIK,  Есть такая схема   https://guitarplayer.ru/equipment-craft/gv-10-bb-10-vattnyj-superklinovyj-amp-gavrilova-v-shema/

Ооой...
Прошу прощения, но это для меня пока сильно заморочено...  :rolleyes:
А у вас нет такого же, но с перламутровыми пуговицами?
Но все равно спасибо.

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Клуб любителей намотать трансформатор
« Ответ #2584 : Декабря 31, 2020, 13:46:25 »
Цитата: XbIMbIK от Ноября 22, 2020, 07:38:19
Добрый день, комрады.

Приногу свои извинения за тупые вопросы, но хотел вас спросить, возможно ли на глаз определить какой трансформатор от техники BEAG представлен на фото? Вопрос возник ввиду того, что для меня они практически одинаковые, но может острый и опытный глаз специалиста увидит детали, которые скажут что это за трансформатор.

Возможные варианты:
1. Силовой
2. Выходной
3. От акустики

Спасибо.

https://guitarplayer.ru/attach/295411-2370781.jpg

Гадание Расследование по доступным фотографиям показало, что трансформатор силовой.

... и добавил:

В целом новогодние приготовления закончены и можно позаниматься своими делами.
Так вот вопрос опять дурацкий.

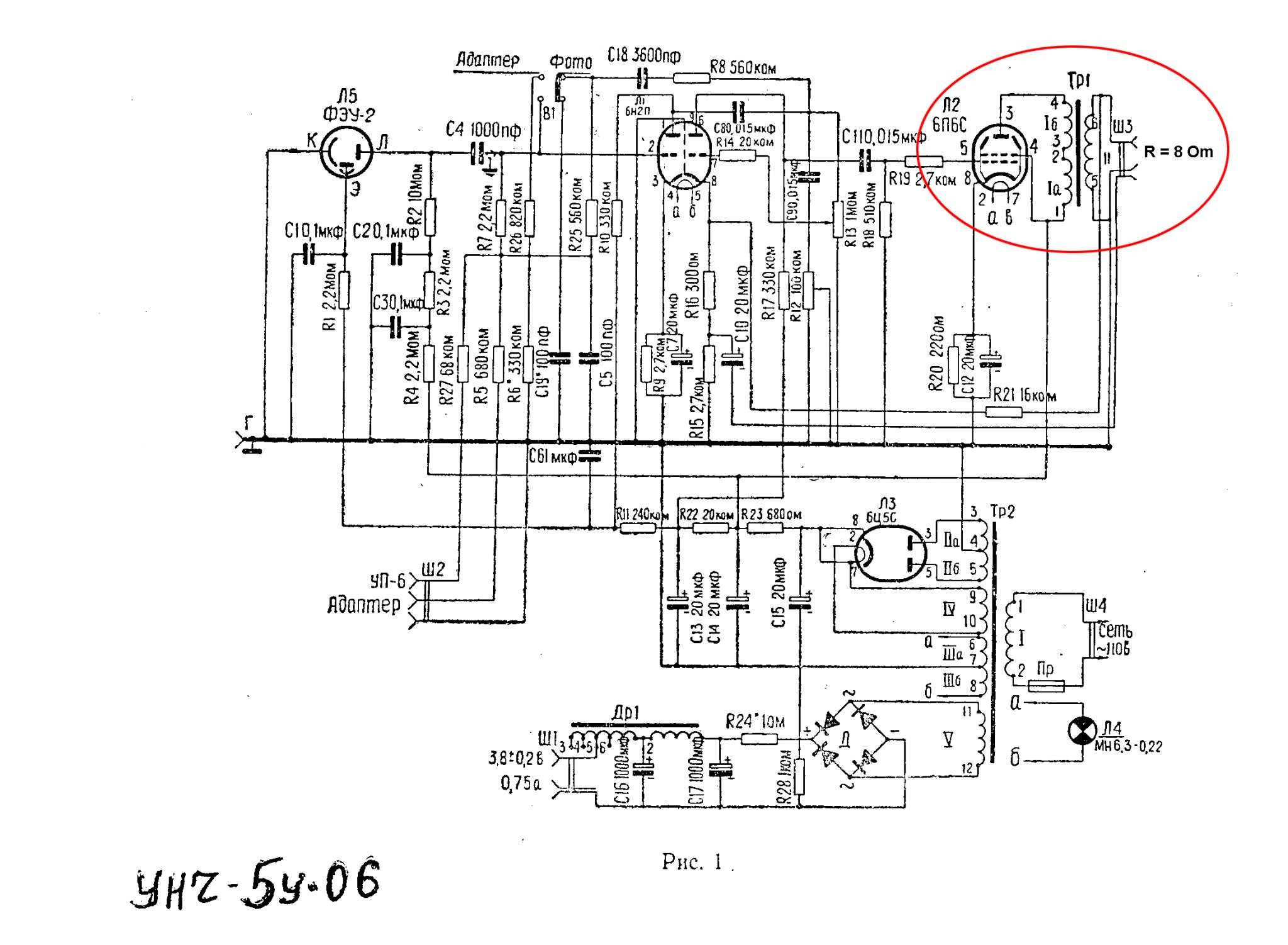

В приведенной ниже схеме указан выходной трансформатор с нагрузкой 8 Ом и лампой 6П6С.
Можно ли его использовать без модификаций, в качестве выходного для СЕ аппарата?

Спасибо.

« Последнее редактирование: Декабря 31, 2020, 14:18:33 от XbIMbIK »

Оффлайн oxigen

  • Эксперт
  • *****
  • Сообщений: 1357
  • Репутация: +344/-1
  • Если нельзя, но очень хочется, то можно
Re: Клуб любителей намотать трансформатор
« Ответ #2585 : Декабря 31, 2020, 14:34:44 »
XbIMbIK, ...В приведенной ниже схеме указан выходной трансформатор с нагрузкой 8 Ом и лампой 6П6С.
Можно ли его использовать без модификаций, в качестве выходного для СЕ аппарата?
С этим анодным отлично работает. Применяй, не пожалеешь.

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Клуб любителей намотать трансформатор
« Ответ #2586 : Декабря 31, 2020, 15:10:08 »
oxigen, спасибо.

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Клуб любителей намотать трансформатор
« Ответ #2587 : Декабря 31, 2020, 21:49:43 »

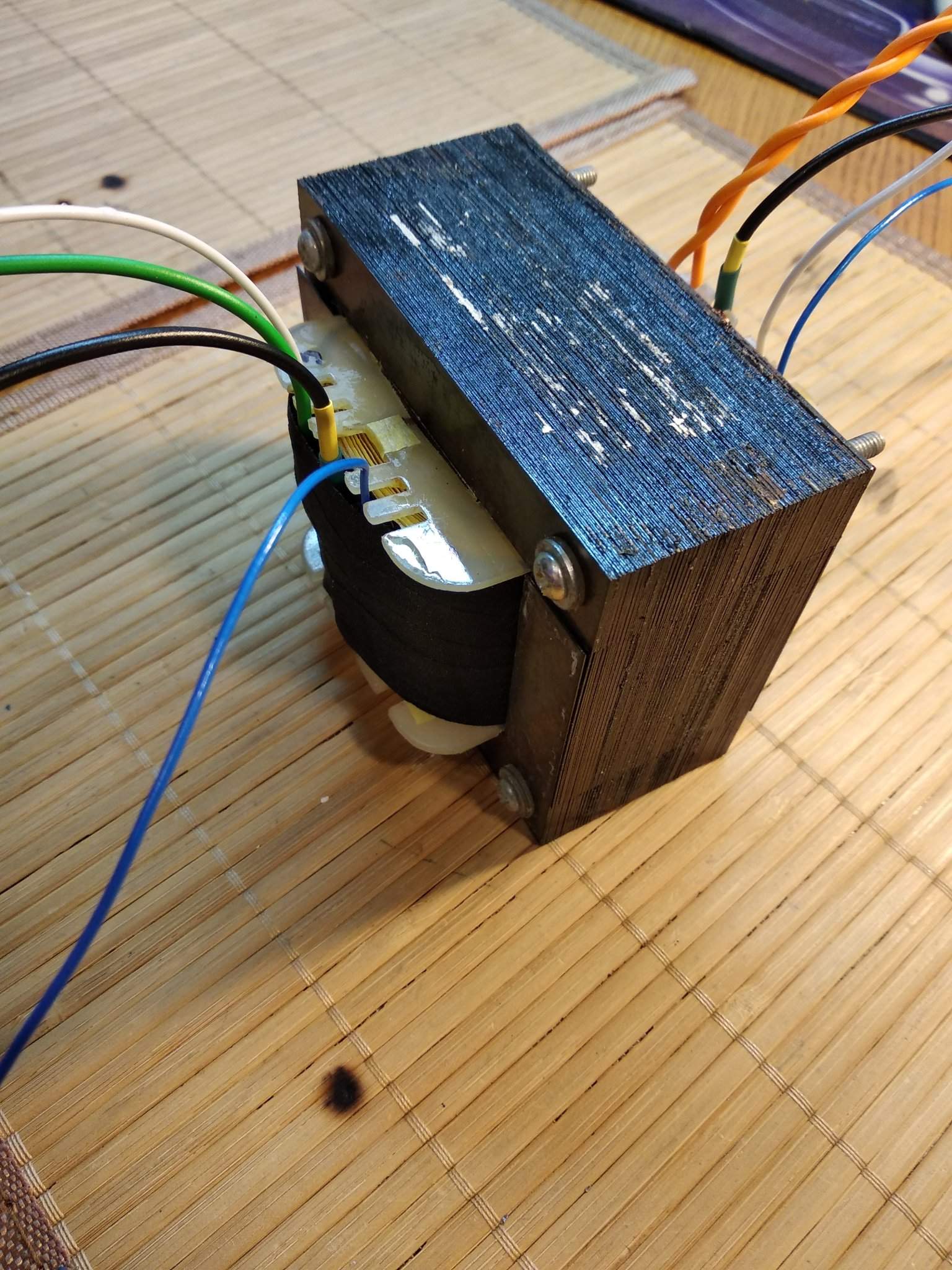

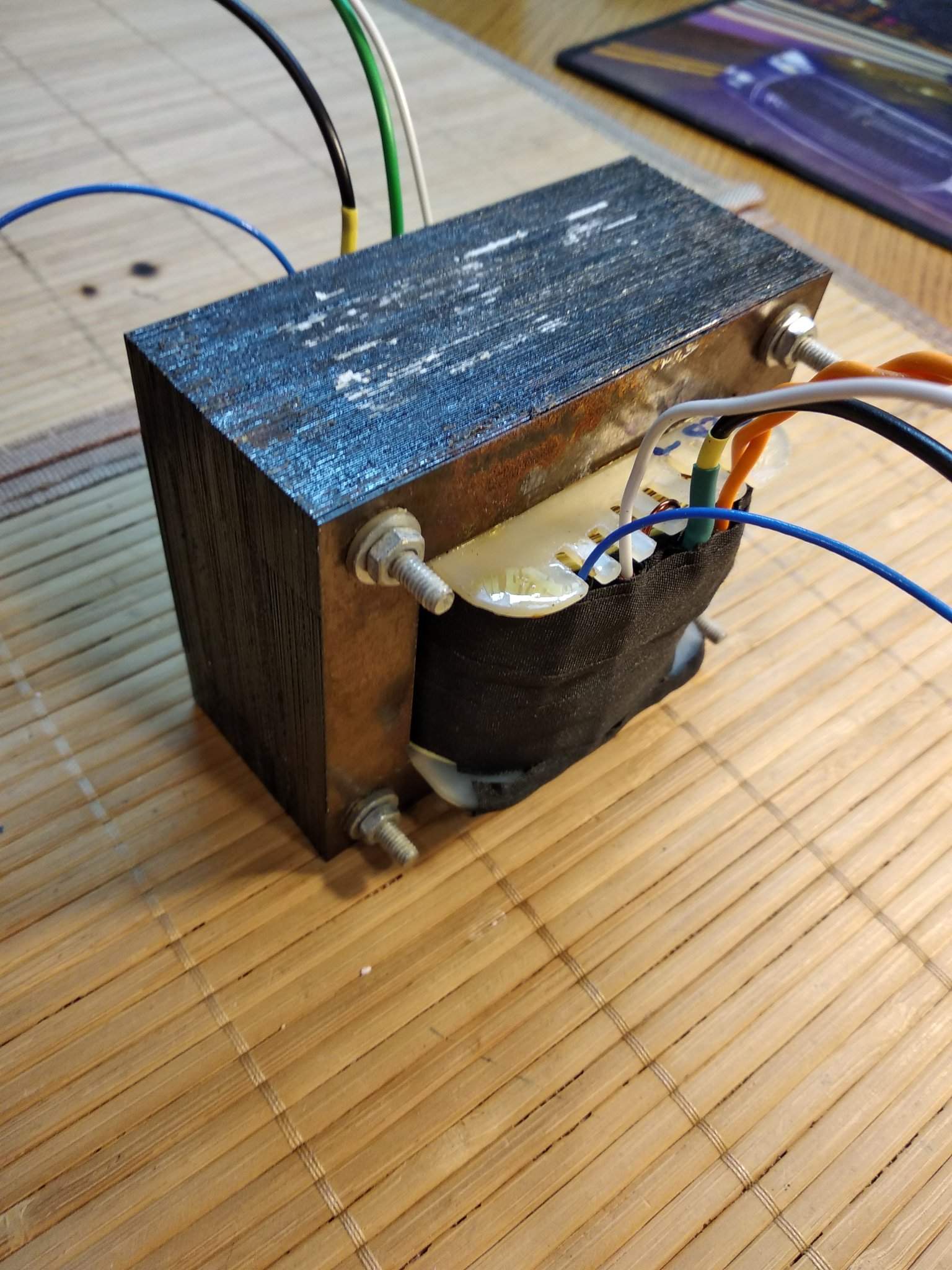

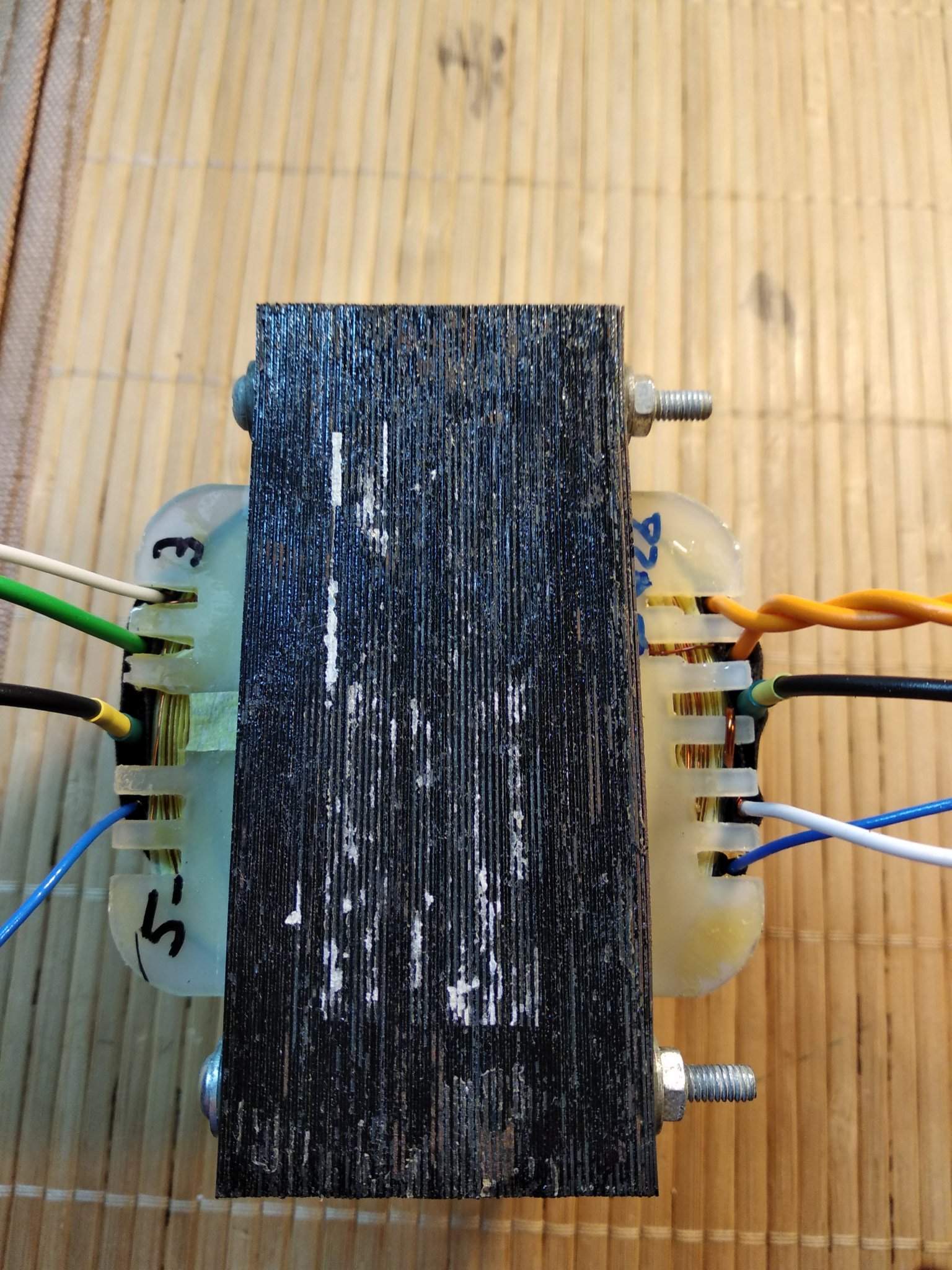

Всех с наступающим Новым годом! Доделал к концу года силовик для лампача. Собрал железо, начал тестировать. Не гудит совсем. Ток х.х - 35 мА. Напряжения переменки на вторичках транса такие : Накал- 8,5 В - 1.5 А . Анодное- 260 и 300 В. Смещение- 55В . Вобщем всё отлично, но вот напряжение накала немного не угадал , и вышло завышенное. Разбирать его и сматывать вторичку очень не хочется , так как собрал уже всё аккуратно и распаял все выводы. Вопрос- как теперь понизить на пару вольт напряжение  накала? Усилитель будет на лампах 6П3С- 2 шт + 6Н2П- 3шт
 (скорее всего классический маршалл) .Переживаю, чтобы не сгорел накал в лампах если оно не очень сильно просядет под нагрузкой  . На накальную навешаю ещё дополнительную нагрузку в виде индикаторной лампы , плюс будет искусственная средняя точка 100 Ом - 2 шт. Вариант с выпрямлением и стабилизацией накала КРЕНкой на 6 В отпадает так как будет просадка по току на ней и большие теплопотери на стабилизаторе. Хочется како-то оптимальный вариант.

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2057
  • Репутация: +366/-4
  • GuitarPlayer.Ru fan!
Re: Клуб любителей намотать трансформатор
« Ответ #2588 : Декабря 31, 2020, 21:53:05 »
Оптимально - это как раз снять виток. Иначе баласт, крен и тп. решения

... и добавил:

Если, конечно 8,5 - это с планируемой нагрузкой.

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Клуб любителей намотать трансформатор
« Ответ #2589 : Декабря 31, 2020, 22:20:46 »
Нет конечно не под нагрузкой. 8,5 в транс выдает без нагрузки на холостую. Может оно и как раз просядет под нагрузкой ламп но не думаю что больше чем на 0.5-0.7 в

Онлайн Igorlysikov

  • Частый посетитель
  • **
  • Сообщений: 241
  • Репутация: +54/-0
Re: Клуб любителей намотать трансформатор
« Ответ #2590 : Декабря 31, 2020, 22:25:04 »
Может просесть как раз так, как надо. Просто припаяйте временно накал на  все лампы.



... и добавил:

А рабочая нагрузка анодной обмотки дополнительно уменьшит напряжение на накальной.

... и добавил:

Если успеть проверить до Нового года - можно получить радость.  :D :pozor:
« Последнее редактирование: Декабря 31, 2020, 22:35:37 от Сынишка »

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Клуб любителей намотать трансформатор
« Ответ #2591 : Декабря 31, 2020, 22:37:16 »
Ясно спасибо !) Провод накальной обмотки 1 мм . То есть ток около 1 А. Плюс можна при первом подключении усилителя в разрыв накала впаять реостат на 20-30 ом и настроить напряжение нужное. И термистор на 15-20 ом можна поставить последовательно с первичкой чтобы не было сильного броска тока при включении что хуже всего для накалов.

Онлайн Igorlysikov

  • Частый посетитель
  • **
  • Сообщений: 241
  • Репутация: +54/-0
Re: Клуб любителей намотать трансформатор
« Ответ #2592 : Декабря 31, 2020, 23:08:54 »
Цитата: High Hopes от Декабря 31, 2020, 22:37:16
настроить напряжение нужное.
Есть простая и офигенская вещь, правда уже достаточно редкая - ЛАТР. С приделанной розеткой.

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2057
  • Репутация: +366/-4
  • GuitarPlayer.Ru fan!
Re: Клуб любителей намотать трансформатор
« Ответ #2593 : Декабря 31, 2020, 23:15:48 »
Цитата: High Hopes от Декабря 31, 2020, 22:20:46
Нет конечно не под нагрузкой. 8,5 в транс выдает без нагрузки на холостую...
Дружище, ну как-же так?
Вешай нагрузку, посчитай по даташитам токи, прибавь к сумме 10%, посчитай сопротивление и собирай гирлянду из керамических на нужный номинал плюс-минус. А то сейчас нафантазируешь...

Оффлайн High Hopes

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Клуб любителей намотать трансформатор
« Ответ #2594 : Января 01, 2021, 01:44:11 »
Общий потребляемый ток этих 5 ламп по даташитам получается около 3 А. Общая потребляемая мощность по накалу около 18-20 Вт. Накальная обмотка выдает 8.4 В при токе 1 А. Как подсчитать падение напряжения ? По закону Ома считал че то вообще не в ту степь .
