Re: Клуб любителей намотать трансформатор
« Ответ #2655 : Марта 12, 2021, 12:56:47 »

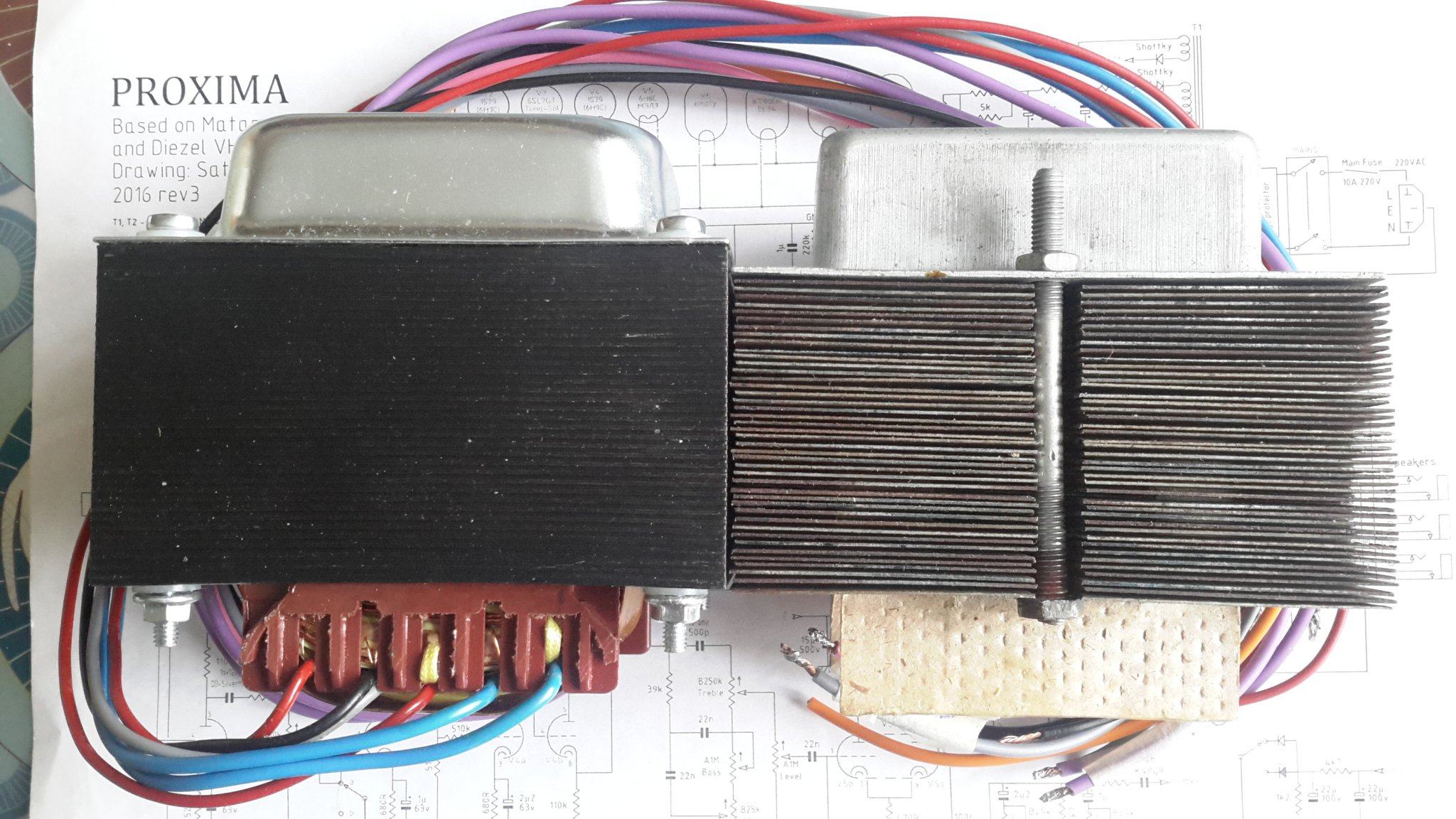

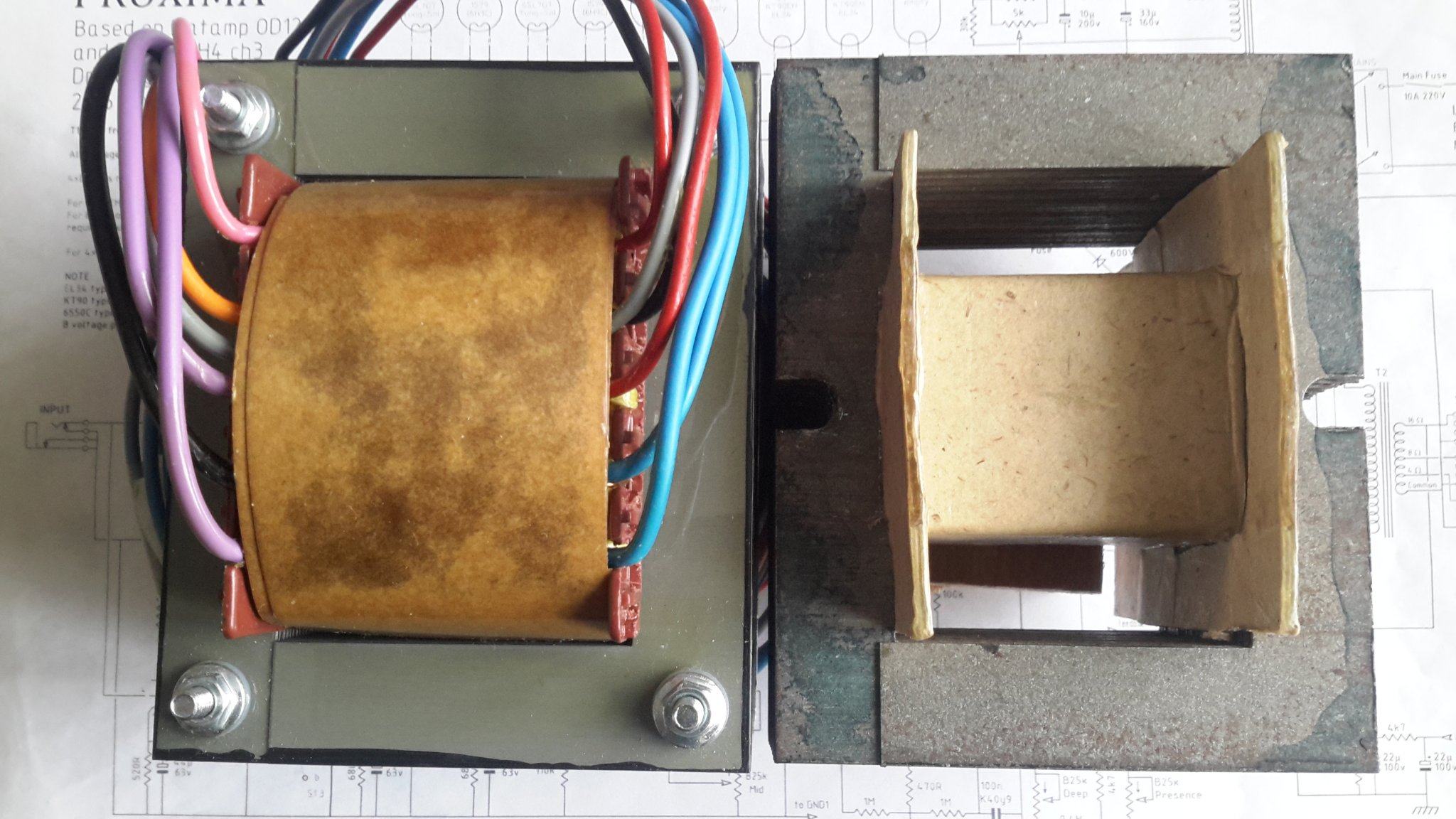

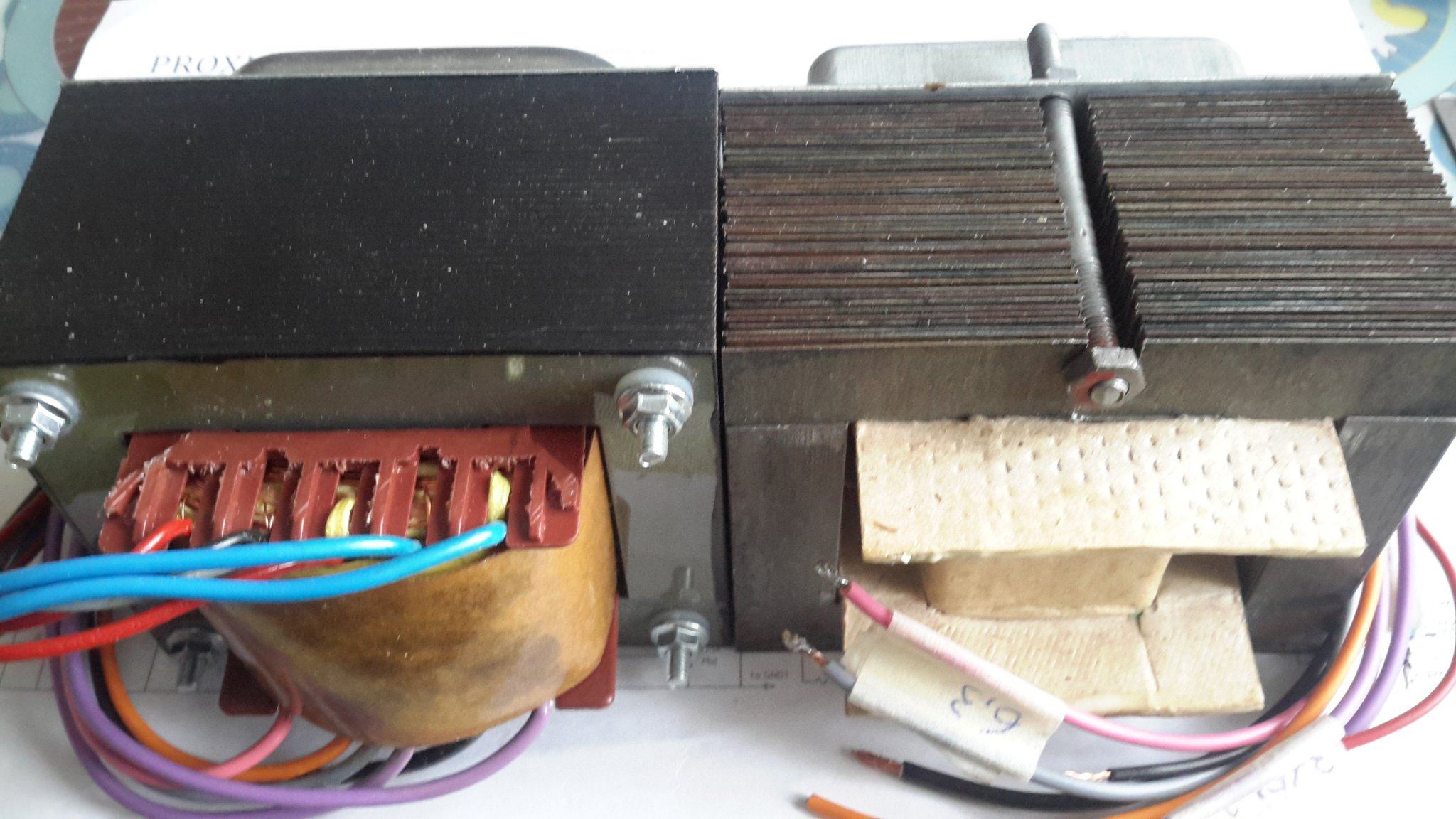

Разумеется, купить за 100-200р готовый каркас не проблема, тут другой диагноз  :crazy:

Картина маслом: "творчество тяжело больных & силовик от InMadOut "  ;D

« Последнее редактирование: Марта 12, 2021, 13:00:59 от surfin bird »

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1060
  • Репутация: +365/-2
  • yo yoda
Re: Клуб любителей намотать трансформатор
« Ответ #2656 : Марта 12, 2021, 13:22:21 »
Ты его что, только из Е-Пластин складывал?  :o :o :o :o
А где I ?


Измерь ради смеха ток покоя, будет сурпрыз

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Клуб любителей намотать трансформатор
« Ответ #2657 : Марта 12, 2021, 14:01:48 »
Похожий силовик мотал на железе от силового радиолы Рекорд-60. Там крайние Е пластины не подразумевают установку I пластин.







Ну и каркас самодельный из пресшпана:

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2634
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Клуб любителей намотать трансформатор
« Ответ #2658 : Марта 12, 2021, 14:46:49 »
Цитата: tube-freak от Марта 12, 2021, 13:22:21
Ты его что, только из Е-Пластин складывал?  :o :o :o :o
А где I ?


Измерь ради смеха ток покоя, будет сурпрыз
Транс еще не мотал, просто вставил Ш для проверки каркаса, l-ки лениво ;D было вставлять

... и добавил:

Цитата: Medvedeff8 от Марта 12, 2021, 14:01:48
Похожий силовик мотал на железе от силового радиолы Рекорд-60. Там крайние Е пластины не подразумевают установку I пласти. Ну и каркас самодельный из пресшпана:

Миленько!
« Последнее редактирование: Марта 12, 2021, 14:52:36 от surfin bird »

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2634
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Клуб любителей намотать трансформатор
« Ответ #2659 : Марта 16, 2021, 20:26:11 »

Оффлайн tom cat

  • Эксперт
  • *****
  • Сообщений: 1846
  • Репутация: +190/-0
  • На мой век металлолома хватит...
Re: Клуб любителей намотать трансформатор
« Ответ #2660 : Марта 16, 2021, 22:38:24 »
surfin bird- мотай уж, а ??? :pozor:

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2634
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Клуб любителей намотать трансформатор
« Ответ #2661 : Марта 17, 2021, 10:14:57 »
Дык не можу,  рука не подымаетсо провод поганить, пока шо удовлетворяюсь/ тренируюсь  изготовлением каркасов  ;D

Тут еще один вопрос не понятен: как изменятся моточные, ежели вместо одиночной анодной обмотки делать двойную  с мостом и с подключением средней точки к середине этажерки?

Опасаюсь окна не хватит для моего к-заполнения   :pozor: Подозреваю для первого екскримента надоть искать железо с большим окном, ежели не с огромным  :o  К тому же хоцца иметь отдельный универсальный блок питания, был у меня в юнности такой, оставил при переезде, проклинаю себя за это. :pozor:
« Последнее редактирование: Марта 17, 2021, 10:31:19 от surfin bird »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90000
  • Репутация: +9908/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #2662 : Марта 17, 2021, 10:27:17 »
surfin bird, Если в середину этажерки, то просто отвод от середины обмотки и все.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2634
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Клуб любителей намотать трансформатор
« Ответ #2663 : Марта 17, 2021, 11:23:45 »
Спасибо, .это воодушевляет!  А каких значений оптимальной емкости и п.д. напряжения конденсаторов этажерки следует придерживаться в данном случае, в отличии от этажерки  схемы типа

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90000
  • Репутация: +9908/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #2664 : Марта 17, 2021, 12:52:20 »
surfin bird, Все тоже самое. :hmmm:

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2634
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Клуб любителей намотать трансформатор
« Ответ #2665 : Марта 19, 2021, 11:45:24 »
Пришла мысля сделать в анодной обмотке отвод для смещения, на тот случай если отдельная обмотка для смещения не уместится. Разумна ли данная идея и применима ли она к  схемам "анодная обмотка +мост" (например 0-50-350) и " анодная обмотка со средней точкой на середину этажерки  + мост" (например 175-50-Этажерко-175 ) или же отводы смещения характерны лишь для схемы " анодная обмотка со средней точкой на землю" ( например 350-50-0-350 ) ?
« Последнее редактирование: Марта 19, 2021, 11:52:35 от surfin bird »

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90000
  • Репутация: +9908/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #2666 : Марта 19, 2021, 12:17:32 »
surfin bird, Тут так не получится. Самое простое через пару конденсаторов на 47н Х2 снимать переменку на отдельный мост и там уже формировать смещение.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2634
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Клуб любителей намотать трансформатор
« Ответ #2667 : Марта 19, 2021, 12:39:59 »
 А на сколько это кашерно/надежно? Вот бы еще знать где пример подобной схемотехники глянуть :hmmm:

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90000
  • Репутация: +9908/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #2668 : Марта 19, 2021, 13:01:02 »

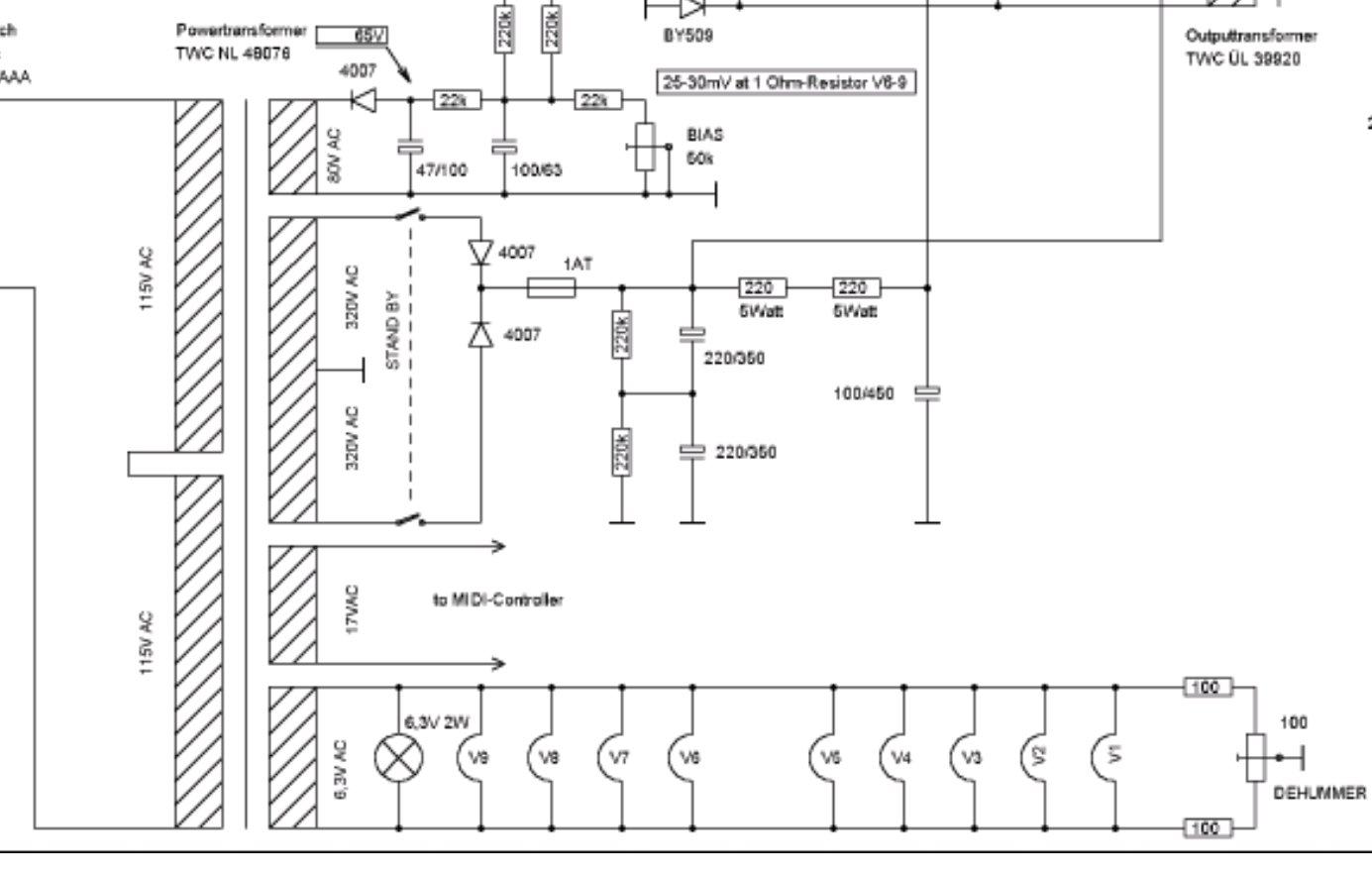

Надежность пониже чем у нормального варианта. А встретить - да навалом, Фендера, Хайватты, Маршалла и т.п.

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1060
  • Репутация: +365/-2
  • yo yoda
Re: Клуб любителей намотать трансформатор
« Ответ #2669 : Марта 19, 2021, 13:06:51 »

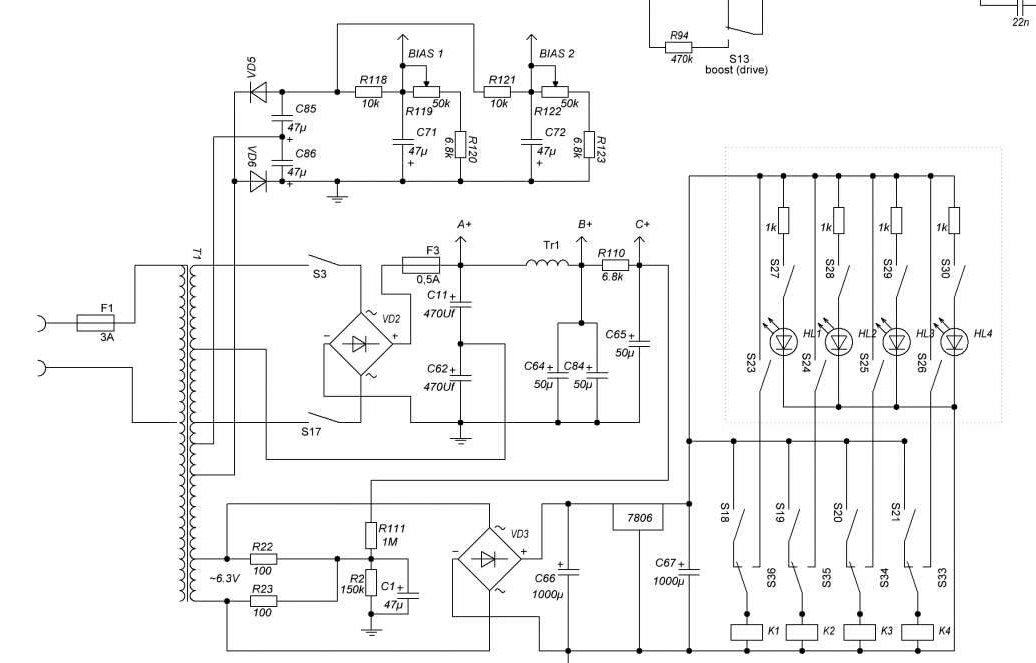

Это типичное решение для питания микрофонных предов, где из одной обмотки транса делают и +/- 12...24В и фантом +48. Типа тут:



тут, если подумать, видно разницу между разными вариантами включения,
середина - основное питание, а верх-низ немного отличаются, в зависимости от нужной задачи ;)
« Последнее редактирование: Марта 19, 2021, 13:09:42 от tube-freak »
