Re: Клуб любителей намотать трансформатор
« Ответ #2610 : Января 03, 2021, 20:53:15 »

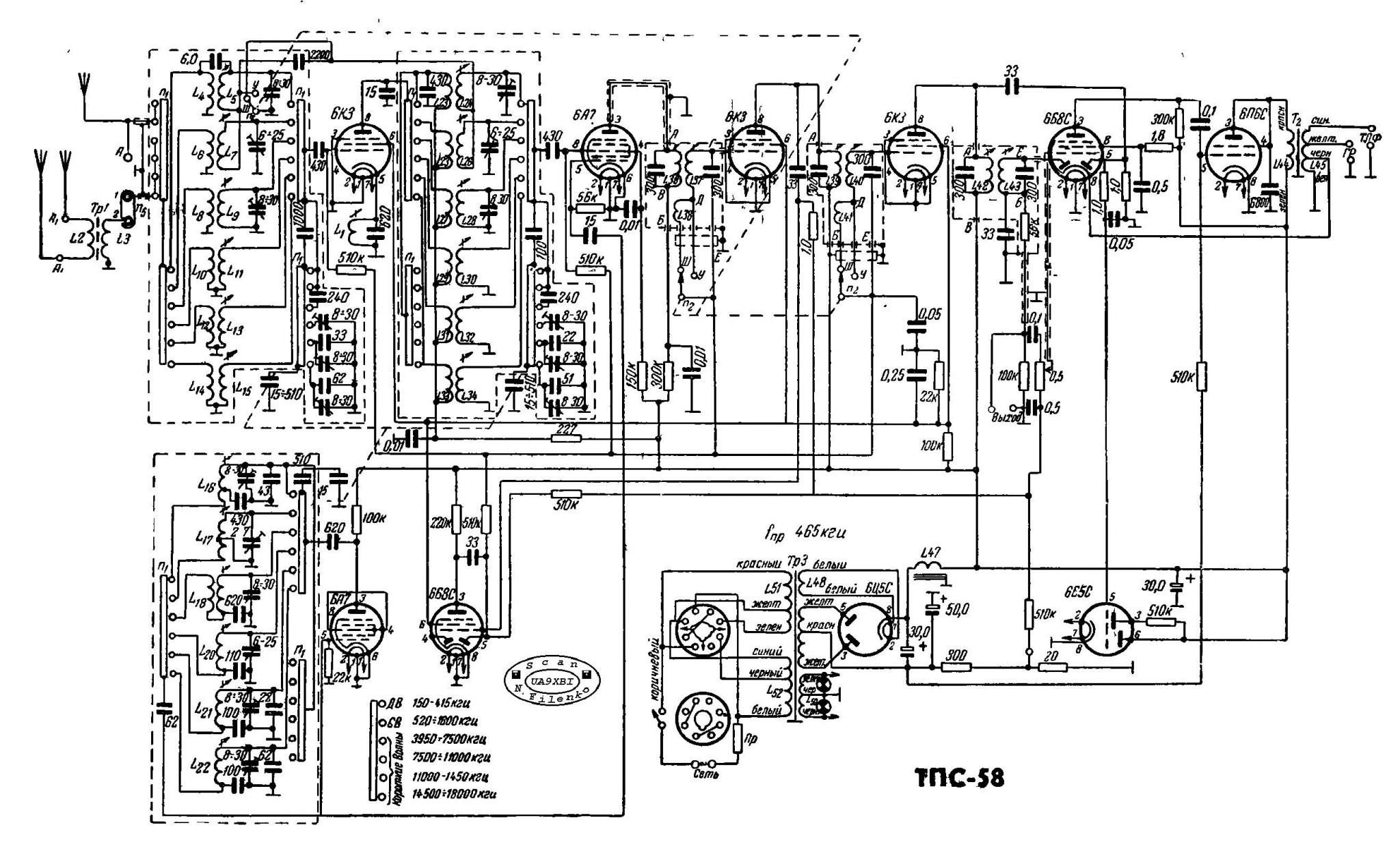

Валентин Гаврилов, полагаю что дроссель из схемы ниже, вполне себе годный?

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2271
  • Репутация: +656/-4
  • Long live Rock-n-Roll !!
Re: Клуб любителей намотать трансформатор
« Ответ #2611 : Января 03, 2021, 21:32:37 »
XbIMbIK,   В нужном месте стоит  :)  Точно можно сказать при наличии характеристик .  Но  более подходящий  в любом случае.

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Клуб любителей намотать трансформатор
« Ответ #2612 : Января 04, 2021, 06:47:34 »
Валентин Гаврилов,  :good:
К сожалению поиски характеристик дросселя не увенчались успехом.
Он один у меня только и есть.
« Последнее редактирование: Января 04, 2021, 12:51:46 от XbIMbIK »

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 1994
  • Репутация: +269/-0
Re: Клуб любителей намотать трансформатор
« Ответ #2613 : Января 04, 2021, 09:43:14 »
XbIMbIK,  если уверен, что дроссель от этой схемы - можно ставить. Ну по схеме же видно, что он стоит в анодной цепи и через него питаются 9 ламп, в том числе выходная... Какие ещё подтверждения нужны?  ???
Надо принять волевое решение  8)

Оффлайн supergitarist2012

  • Новичок
  • *
  • Сообщений: 25
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Клуб любителей намотать трансформатор
« Ответ #2614 : Января 05, 2021, 10:12:14 »
Здравствуйте, уважаемые форумчане! Накидайте книг/статей/видео и т.п. п намотке трансформаторов. Читать все 170 страниц лень :rolleyes:, а в качестве 1 ссылки гугла сомневаюсь, ибо мало опыта.

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2057
  • Репутация: +366/-4
  • GuitarPlayer.Ru fan!
Re: Клуб любителей намотать трансформатор
« Ответ #2615 : Января 05, 2021, 10:43:23 »
О как! Читать форум лень, а книжек накидать? Не лениво будет? Книжки читать?

Оффлайн supergitarist2012

  • Новичок
  • *
  • Сообщений: 25
  • Репутация: +1/-0
  • GuitarPlayer.Ru fan!
Re: Клуб любителей намотать трансформатор
« Ответ #2616 : Января 05, 2021, 11:54:15 »
Цитата: Алексей Ф от Января 05, 2021, 10:43:23
О как! Читать форум лень, а книжек накидать? Не лениво будет? Книжки читать?
Тут разные темы обсуждаются. Пока найдешь определенную тему постареешь на лет 10. А в книге все должно соответствовать названию.

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3913
  • Репутация: +645/-7
  • хейтер и пессимист :crazy:
Re: Клуб любителей намотать трансформатор
« Ответ #2617 : Января 05, 2021, 13:06:17 »
Проектирование источников электропитания радиоаппаратуры И.И.Белопольский 1967-306 страниц

Расчет трансформаторов и дросселей И.И.Белопольский 1963 - 263 страницы

Трансформаторы для радиоэлектроники Р.Х.Бальян 1971- 722 страницы

МРБ Выпуск 60 Расчёт маломощных трансформаторов и дросселей С.Н.Кризе 1950 - 44 страницы

МРБ 176 Как намотать трансформатор А.Н.Подъяпольский - 14 страниц

МРБ 173 Кризе С. Н_Выходные трансформаторы - 34 страницы


Три последних, в принципе, дадут достаточно информации (Хотя сотня книжных страниц всё равно по объёму больше двухсот форумных ;) ).
Но Белопольского лучше прочитать, хотя бы для ознакомления.
« Последнее редактирование: Января 05, 2021, 13:17:49 от Alex_SG »

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Клуб любителей намотать трансформатор
« Ответ #2618 : Января 17, 2021, 17:57:38 »

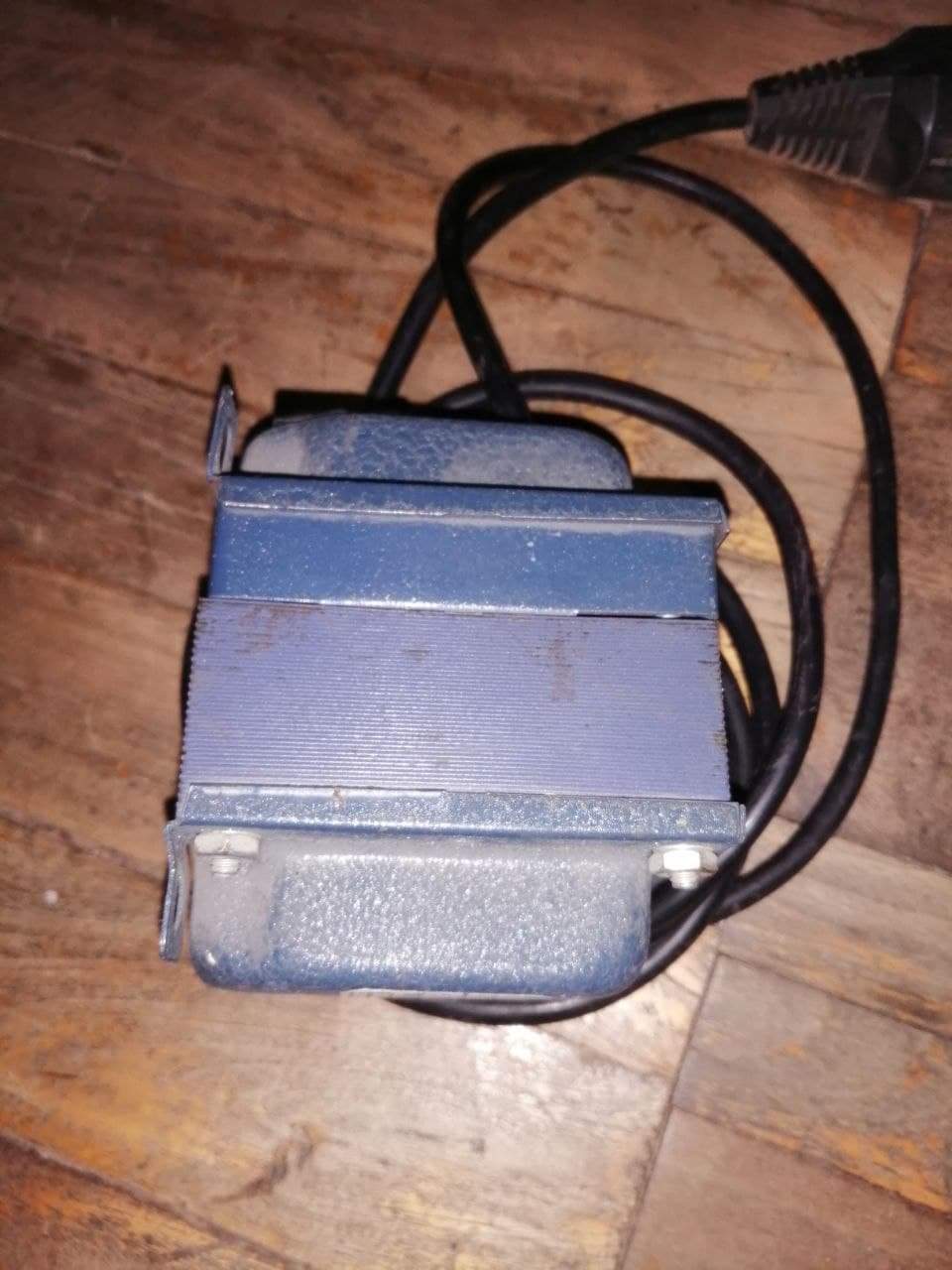

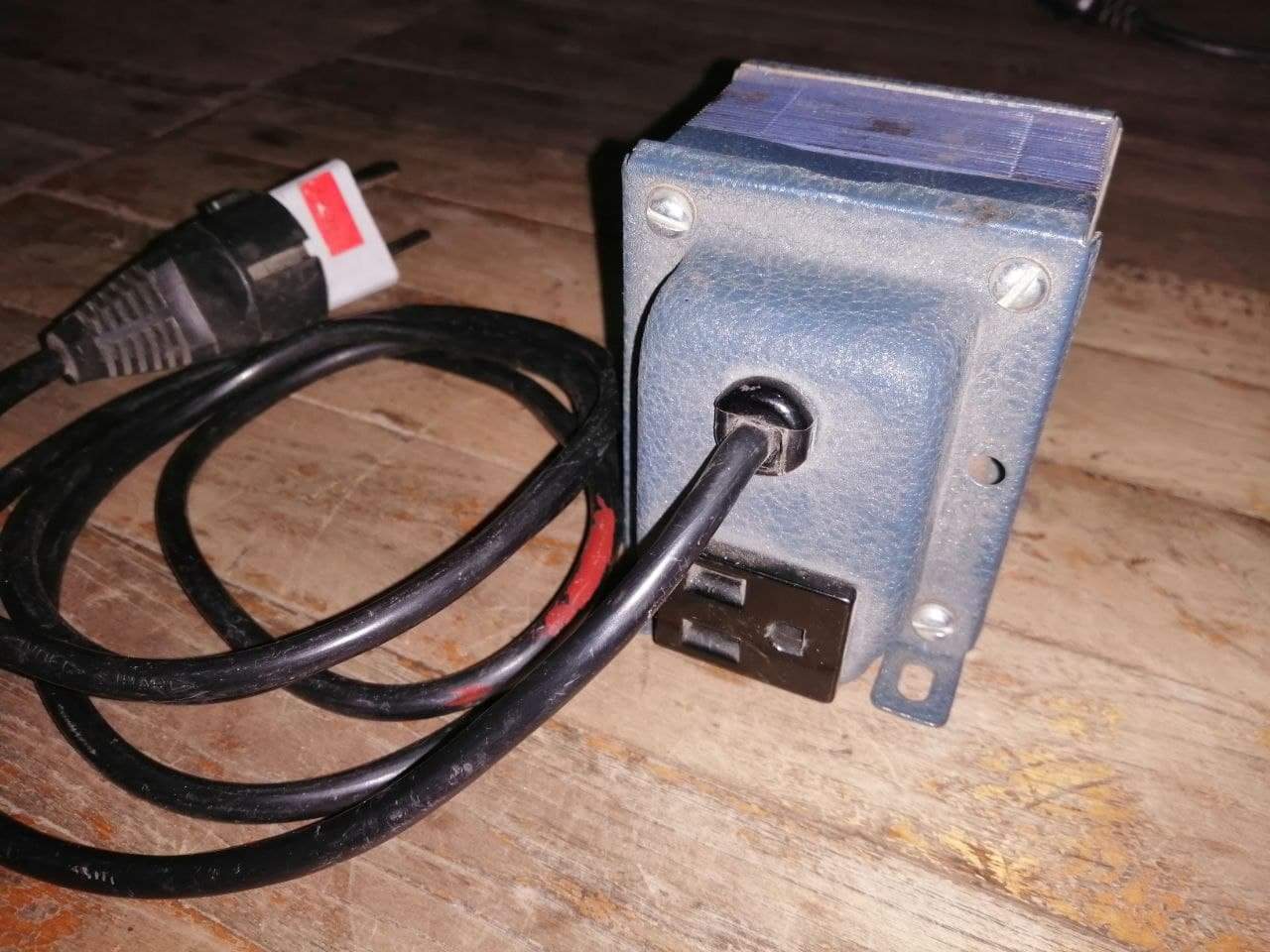

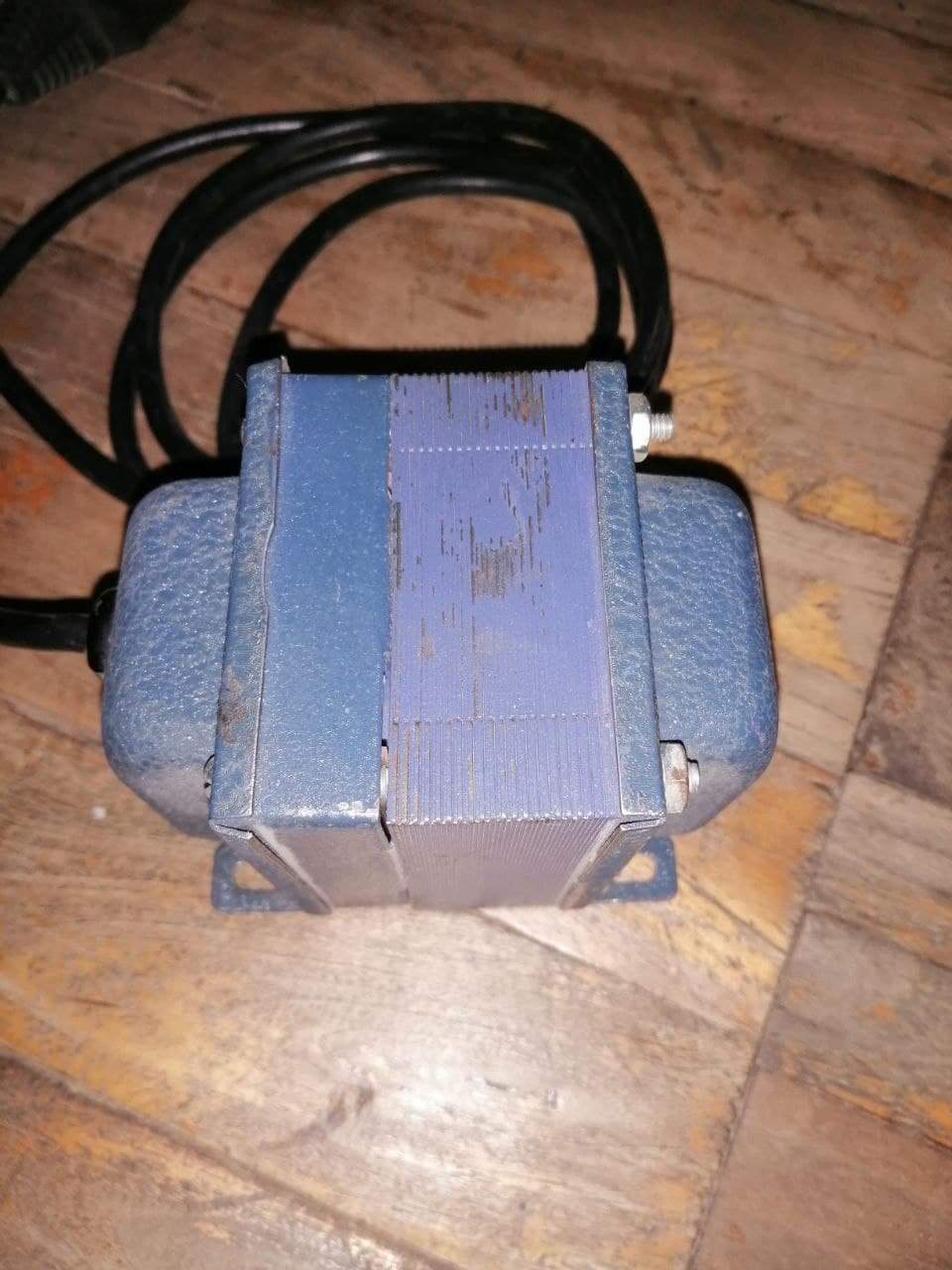

Добрый день, комрады.

Прикупил я тут незадорого симпатичный трансформаторик.
Выходник или силовичок будет из него, пока не знаю.
Размер пластины 75*63 мм. Очень тонкие.
« Последнее редактирование: Января 17, 2021, 18:34:21 от XbIMbIK »

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2271
  • Репутация: +656/-4
  • Long live Rock-n-Roll !!
Re: Клуб любителей намотать трансформатор
« Ответ #2619 : Января 17, 2021, 18:00:13 »

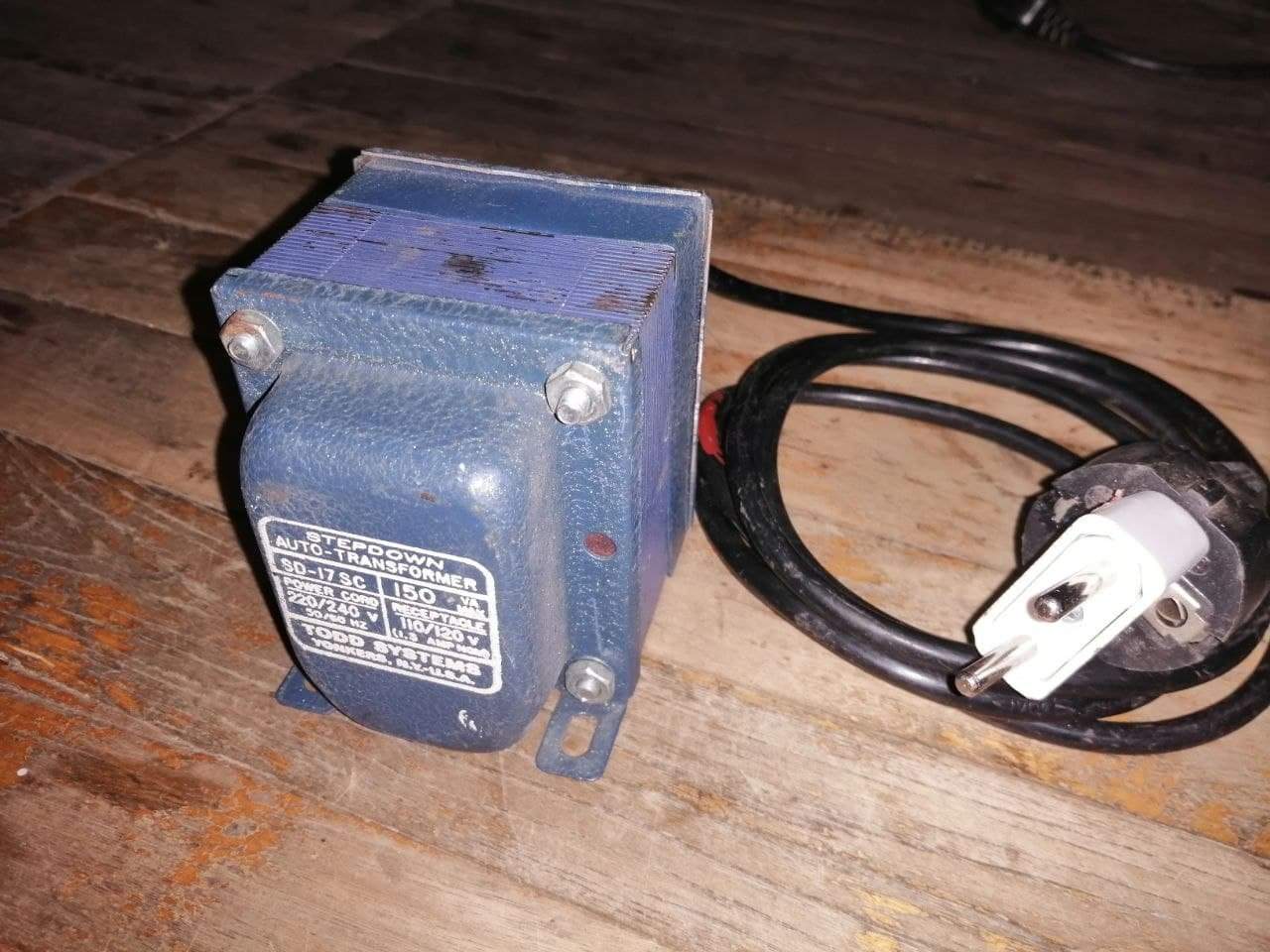

XbIMbIK, Очень похож на понижающий автотрансформатор  220в  на 120в .   Точно ,на нем написано , не посмотрел вначале  последнее фото :)
« Последнее редактирование: Января 17, 2021, 18:01:57 от Валентин Гаврилов »

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 976
  • Репутация: +204/-0
Re: Клуб любителей намотать трансформатор
« Ответ #2620 : Января 17, 2021, 18:02:01 »
Валентин Гаврилов, в смысле похож? На последней фотке именно это и написано!

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Клуб любителей намотать трансформатор
« Ответ #2621 : Января 17, 2021, 18:10:04 »
Oldvist, Валентин Гаврилов, так и есть, автотрансформатор с 220 на 110.
Чисто донор, на непонятно еще какой проект.

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2271
  • Репутация: +656/-4
  • Long live Rock-n-Roll !!
Re: Клуб любителей намотать трансформатор
« Ответ #2622 : Января 17, 2021, 18:16:11 »
Цитата: XbIMbIK от Января 17, 2021, 18:10:04
Oldvist, Валентин Гаврилов, так и есть, автотрансформатор с 220 на 110.
Чисто донор, на непонятно еще какой проект.
Наборчик красивый да и с крышечками.  Можно силовичек  ватт на 40-50  (навскидку)  качественный намотать или выходник ватт на 25-30 .    :)

Оффлайн XbIMbIK

  • Опытный
  • ****
  • Сообщений: 589
  • Репутация: +41/-0
  • Liverpool
Re: Клуб любителей намотать трансформатор
« Ответ #2623 : Января 17, 2021, 18:32:53 »
Валентин Гаврилов,  :good:

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 976
  • Репутация: +204/-0
Re: Клуб любителей намотать трансформатор
« Ответ #2624 : Января 18, 2021, 11:27:48 »
Принесли транс в разбор. Надо че-то мотать. Будет выходник на пару 6П3С-Е.
2374723-0
