3,17А при 6,3V, R = ?

... и добавил:

4 шт таких в параллель
https://www.chipdip.ru/product0/3417
или пару таких
https://www.chipdip.ru/product0/32024810
Подключить и замерить напряжение, отсюда и плясать.

Т.е. под нагрузкой не снимал показания? Ну да, мы не ищем легких путей.
Надо было замерить под нагрузкой, пересчитать виток-на-вольт и смотать именно столько, сколько нужно (если нужно).
Хотя, конечно, практика лишней не бывает, да... И ещё одна поговорка вспомнилась..

Ну можно было и лампочки воткнуть, для замеров

Всех с Новым Годом !!!

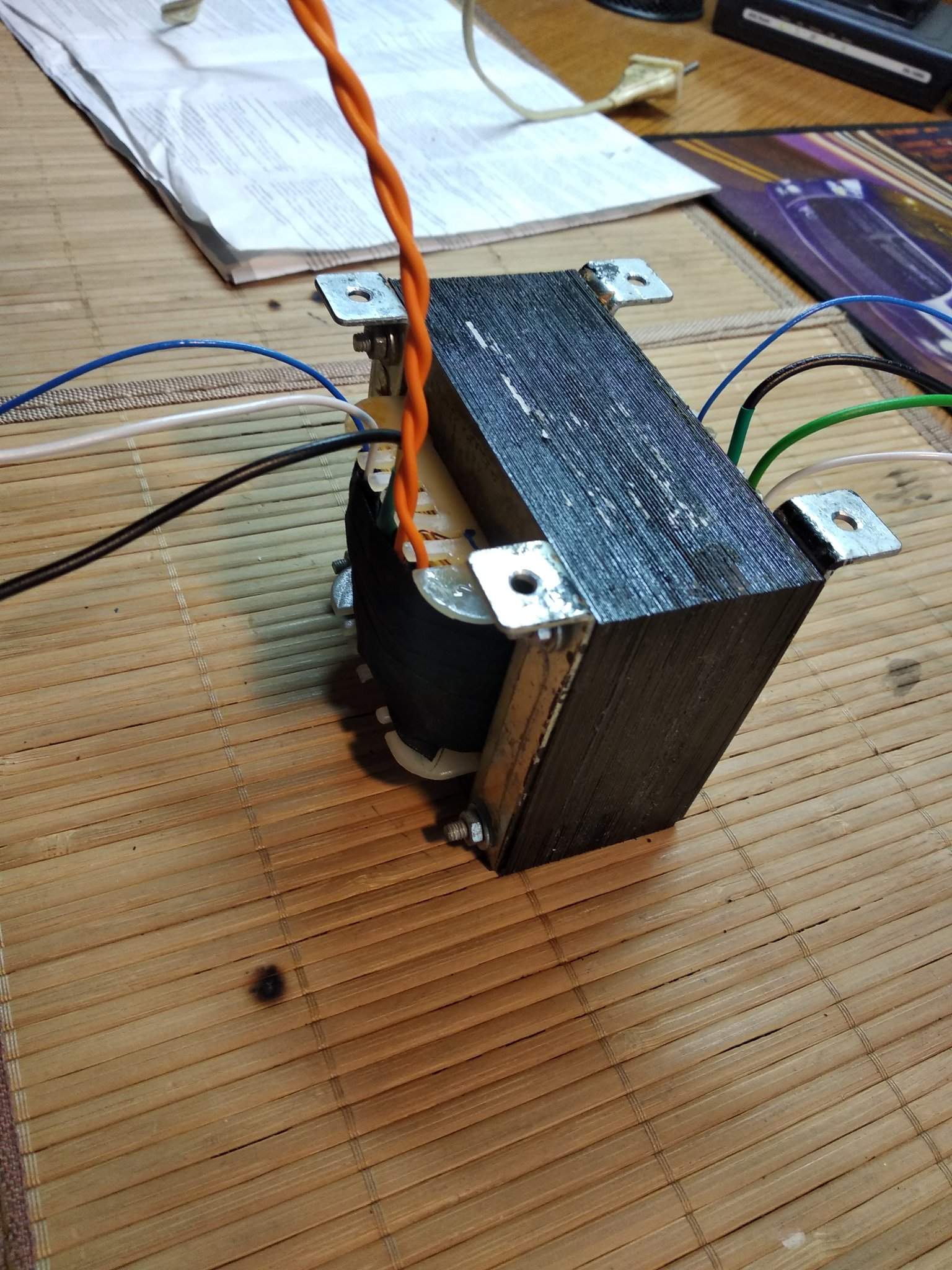

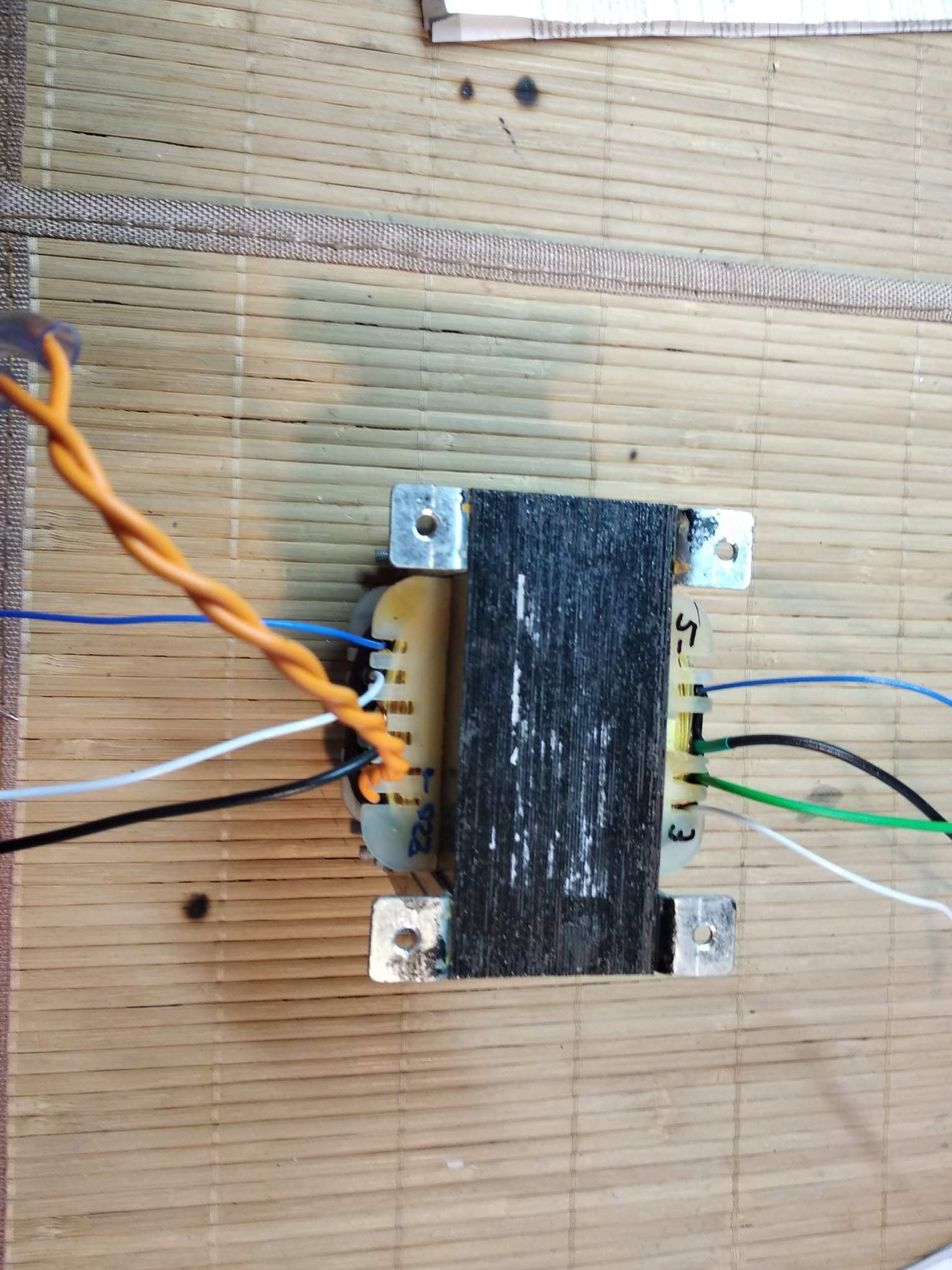

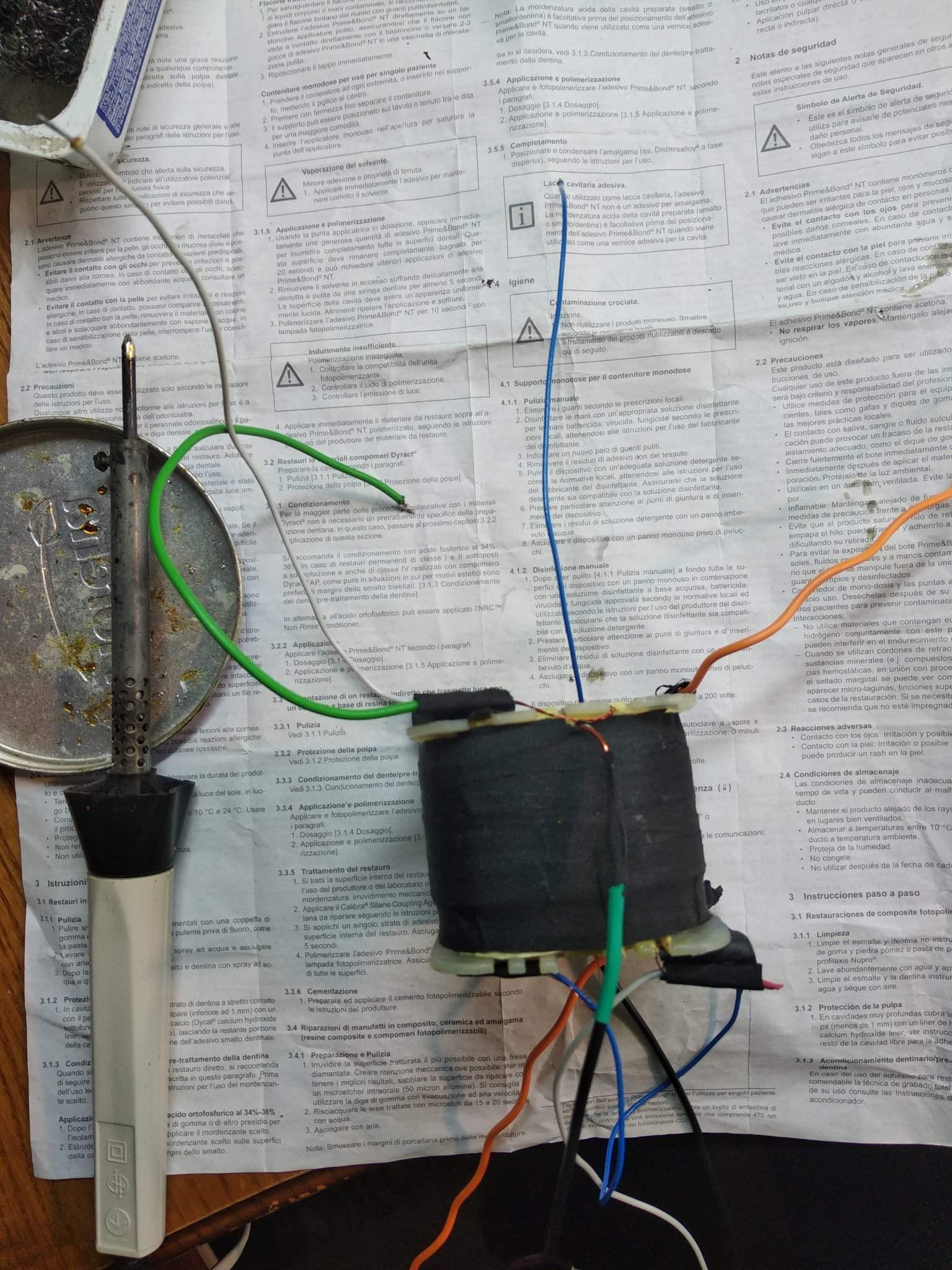

Мне достался вот такой трансформатор

Написано ТВ-3Ш ИП4.730.015 ТУ

Немного погуглил, вроде как выходной трансформатор. Пойдет наверное для какого-нибудь чампа однотактного.

Но только я в ближайшее время чамп не собираюсь строить, а собираюсь маршалл плекси.

Так вот, можно ли использовать этот трасформатор в качестве дросселя в цепи питания? Без перемотки?

Ммм... попробовать то можно. Только как я пойму, что все получилось? Или получилось но не то
Первичную обмотку включать?

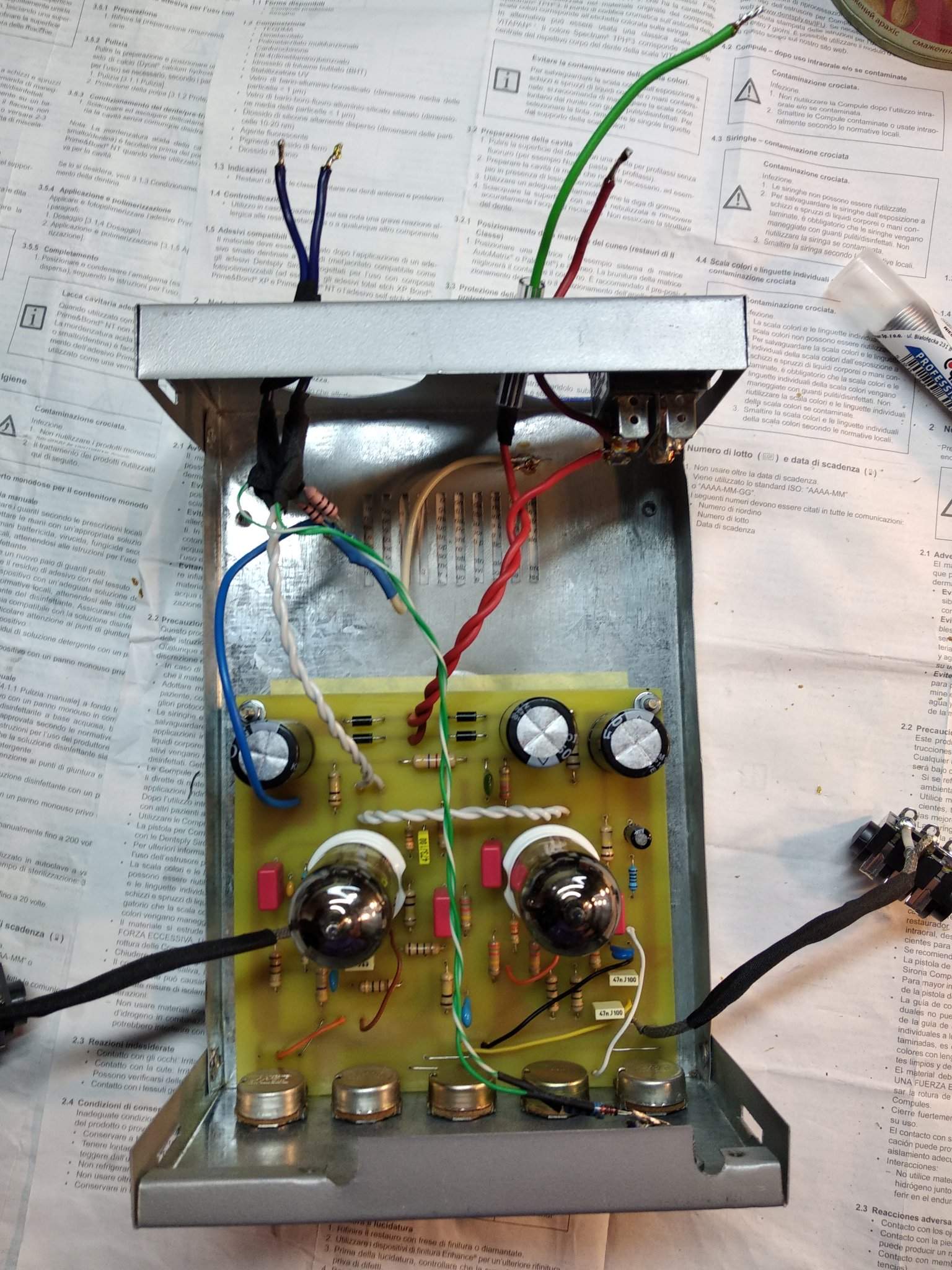

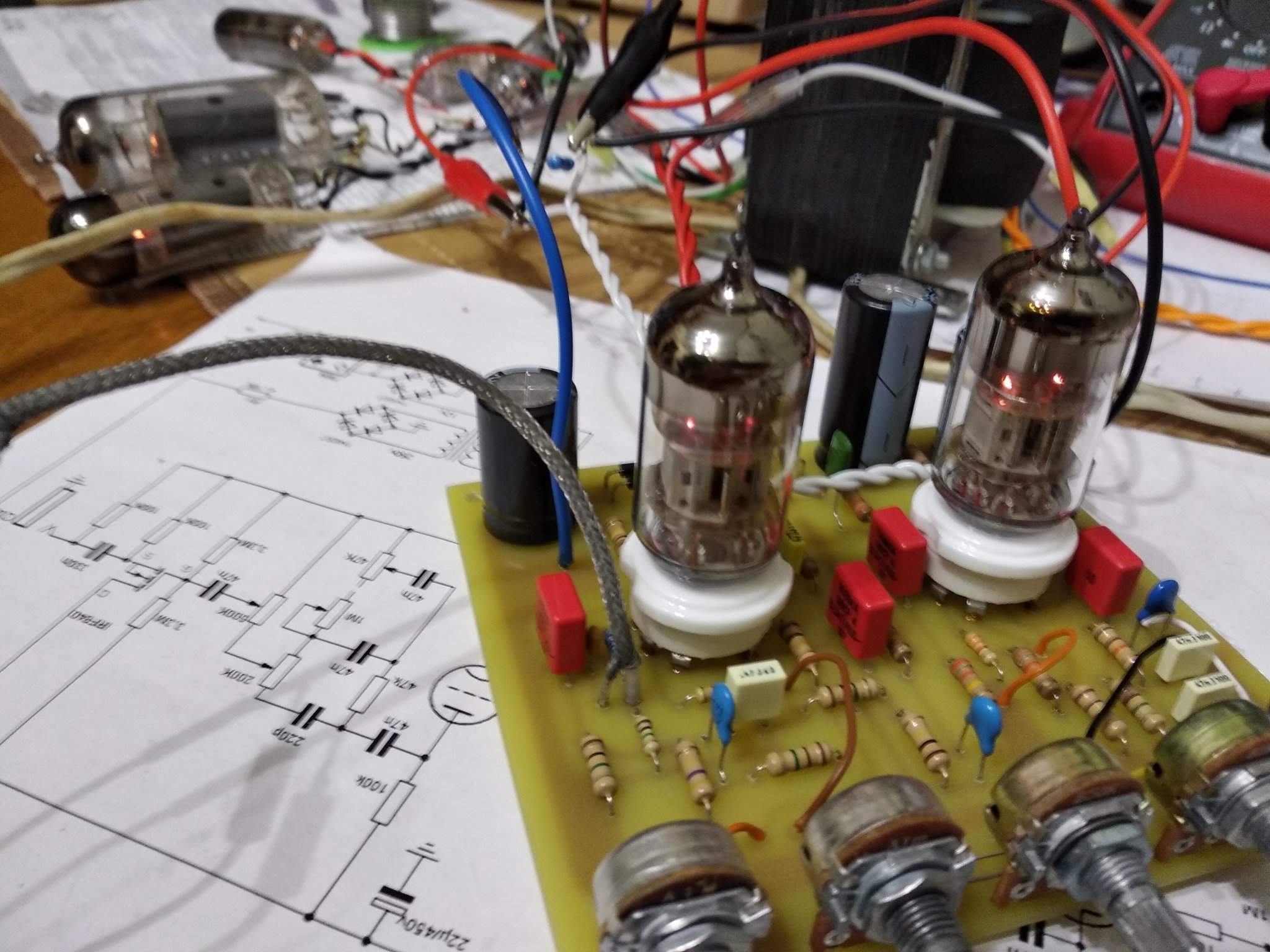

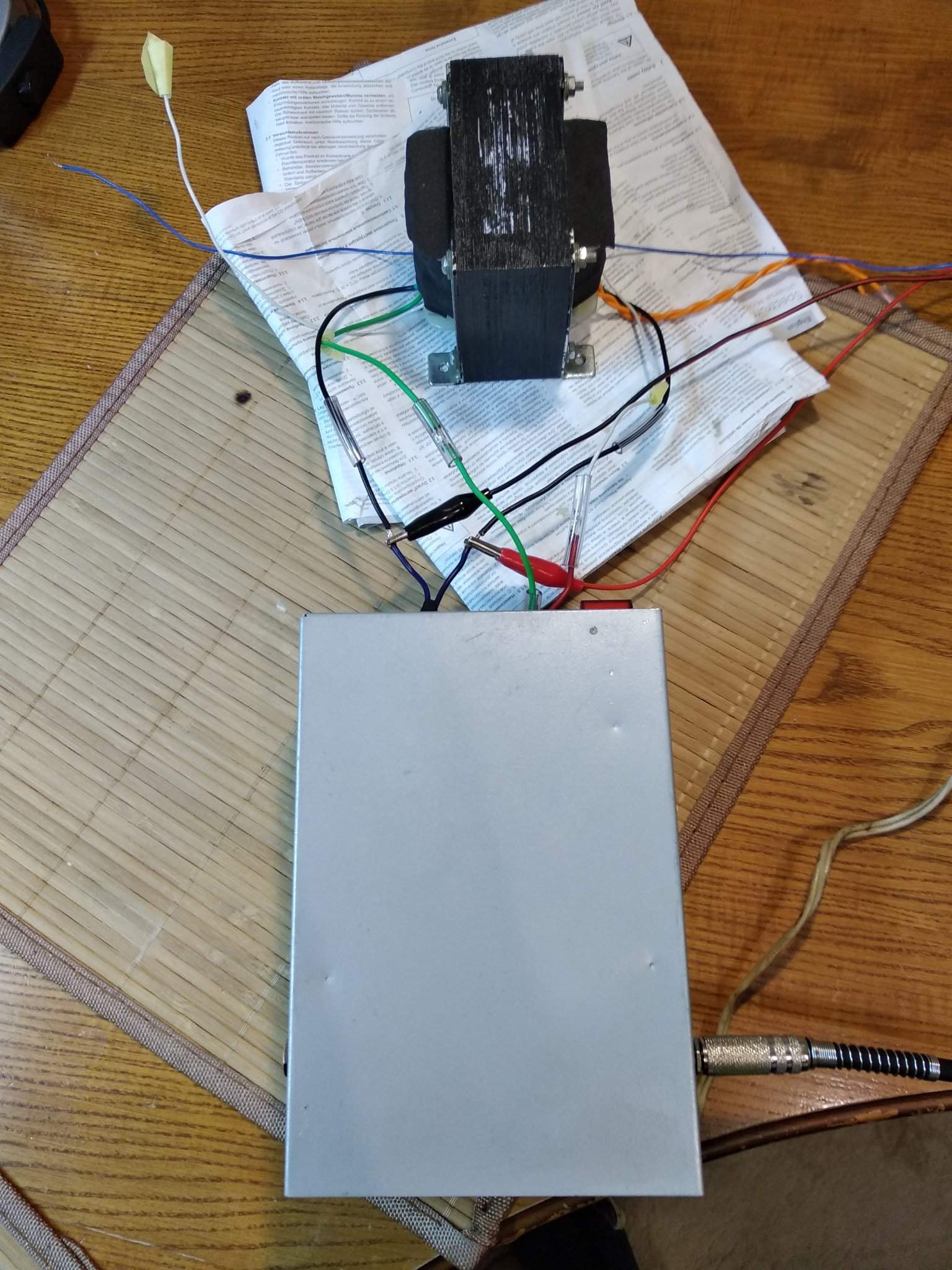

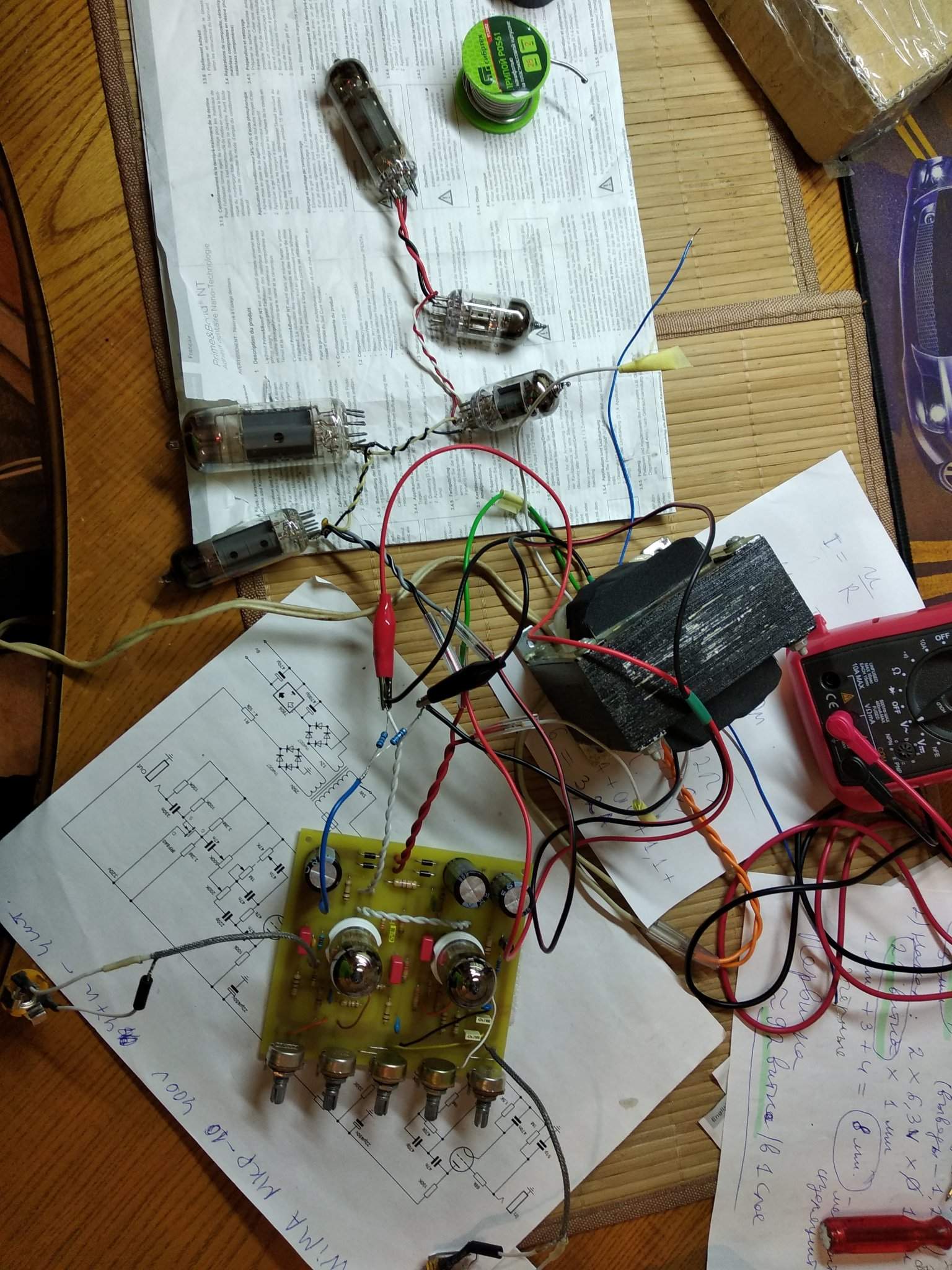

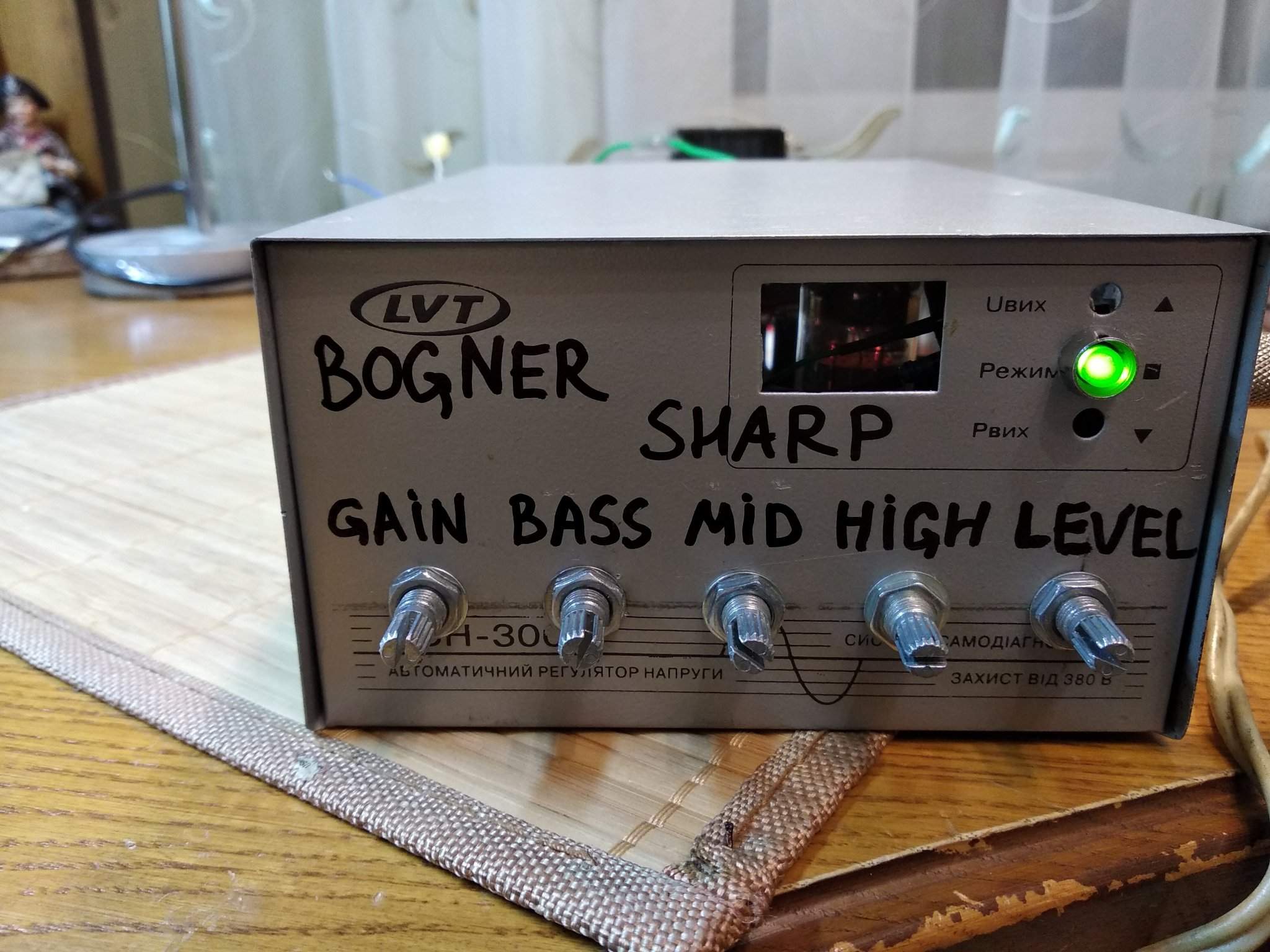

Первый свой SE оконечник собрал на похожем трансе, через несколько месяцев откопал второй точно такой же трансформатор, подключил вместо первого, звук улучшился на порядок ,  разобрал первый,   прокладки для зазора не было. Разобрал второй трансформатор, прокладки для зазора не было. Подключил второй трансформатор к усю и стал "на горячую" экскрементировать с зазором, с материалом рамки-хомута, в результате звук снова улучшился. Измерял индуктивность и сопротивление обмоток обоих трансов - практически одинаковое. Первый транс, при всех аналогичных процедурах все равно звучит заметно хуже. Возможно разное железо или "кривая" намотка . Звук конечно не супер https://guitarplayer.ru/equipment-craft/teplyj-lampovyj-bez-bashni-ili-tazik-1/msg11626161/#msg11626161 горю желанием попробовать в этом усе фирменный SE выходничек размером с кулачек

Продолжаем вечер странных вопросов.

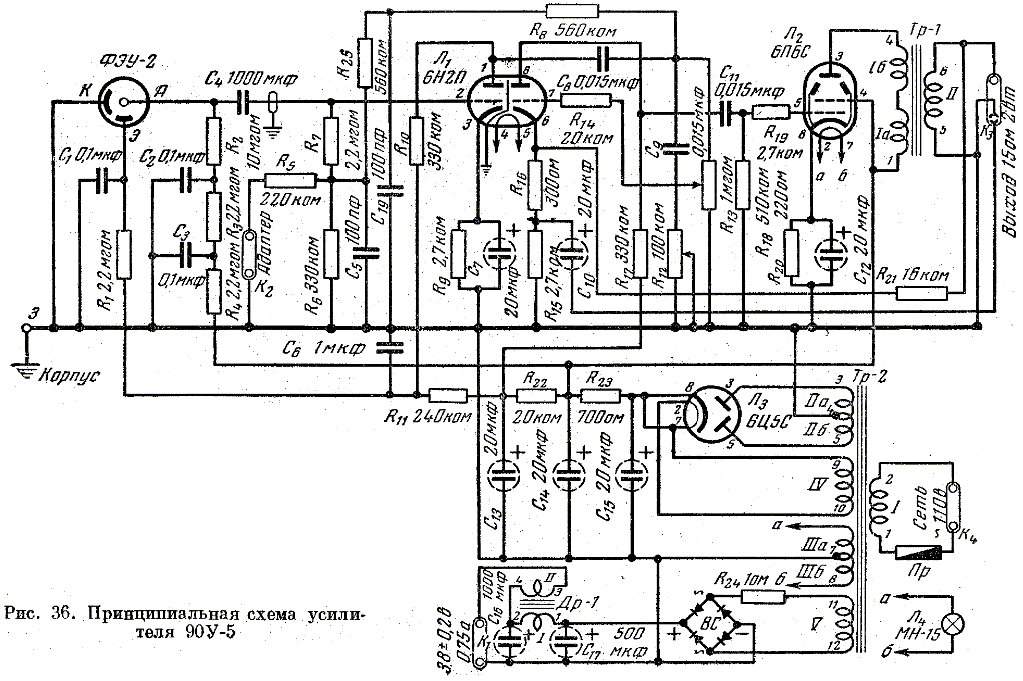

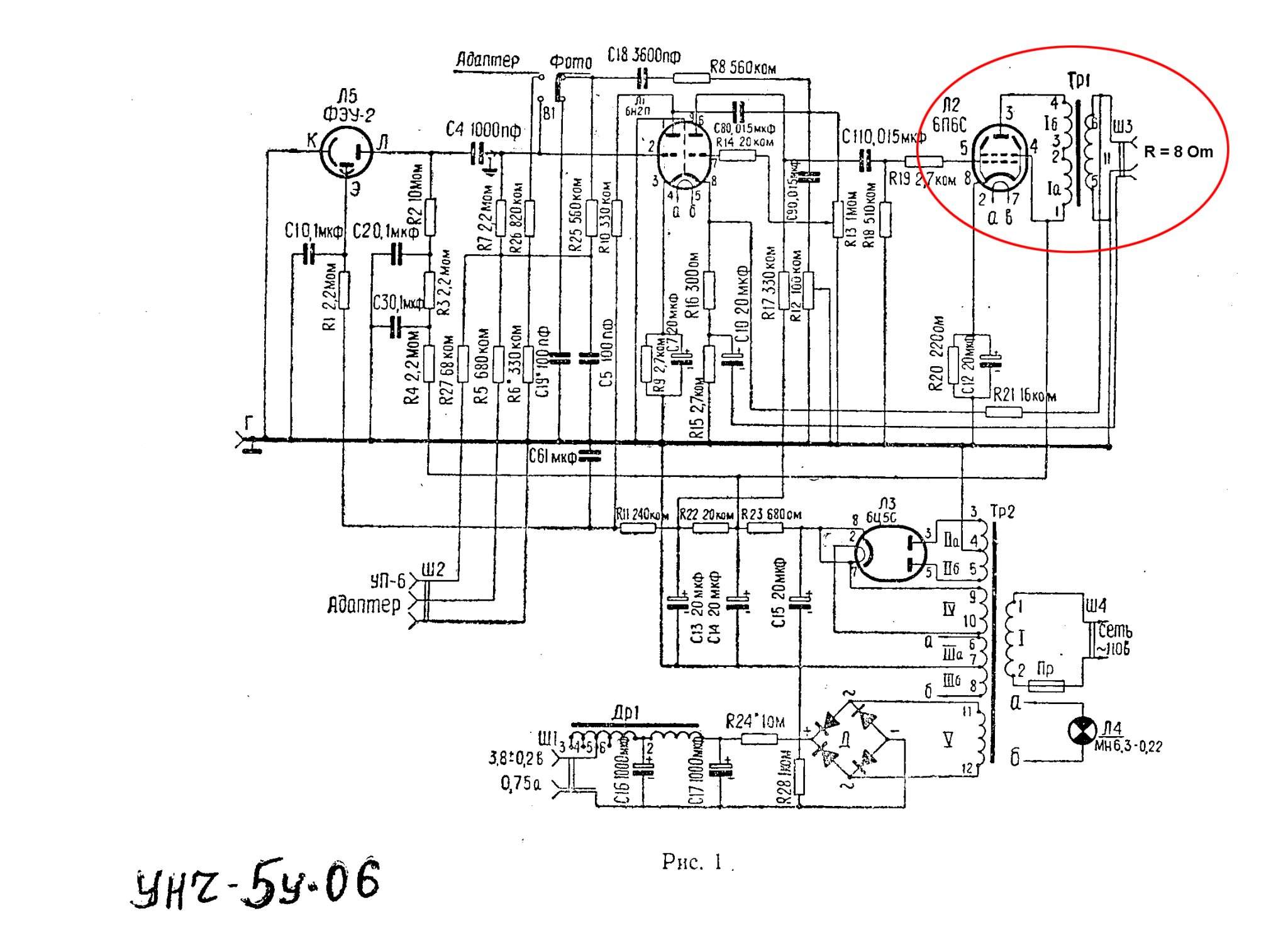

Имеем схему. На выходник, обведенный красным, не обращаем внимания. С ним все ясно-понятно.
Дело касается дросселя, если я правильно понял, на питании накала.
Вопросы следующие:
1. можно ли его использовать в питании анодного, естественно в другом усилителе.

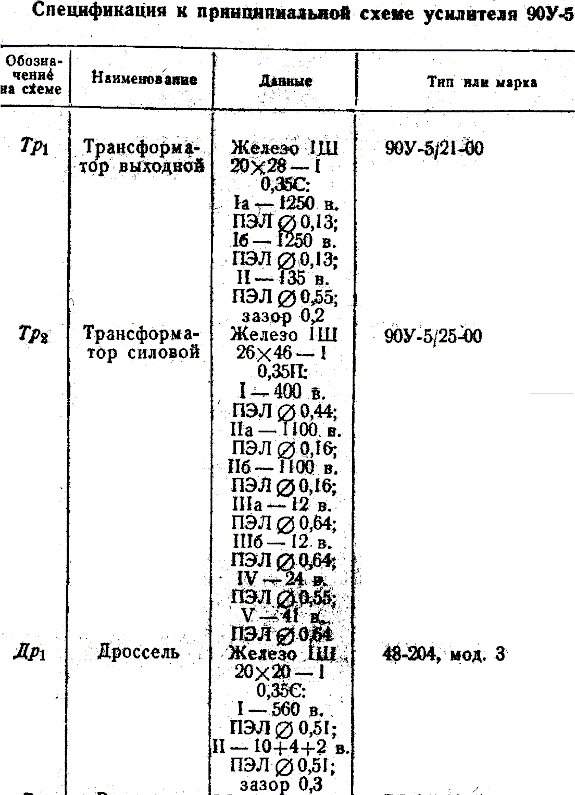

2. по схеме к 90У-5 дроссель имеет первичку и вторичку, (в чем разница между УНЧ-5У-06 и 90У-5, я не знаю, но их всегда смешивают в 1 усил), по схеме УНЧ-5У-06 вторичка не указана, но есть куча выводов, возможно в нем тоже есть 1 и 2 обмотки. Какую пару из них использовать?

Спасибо.
