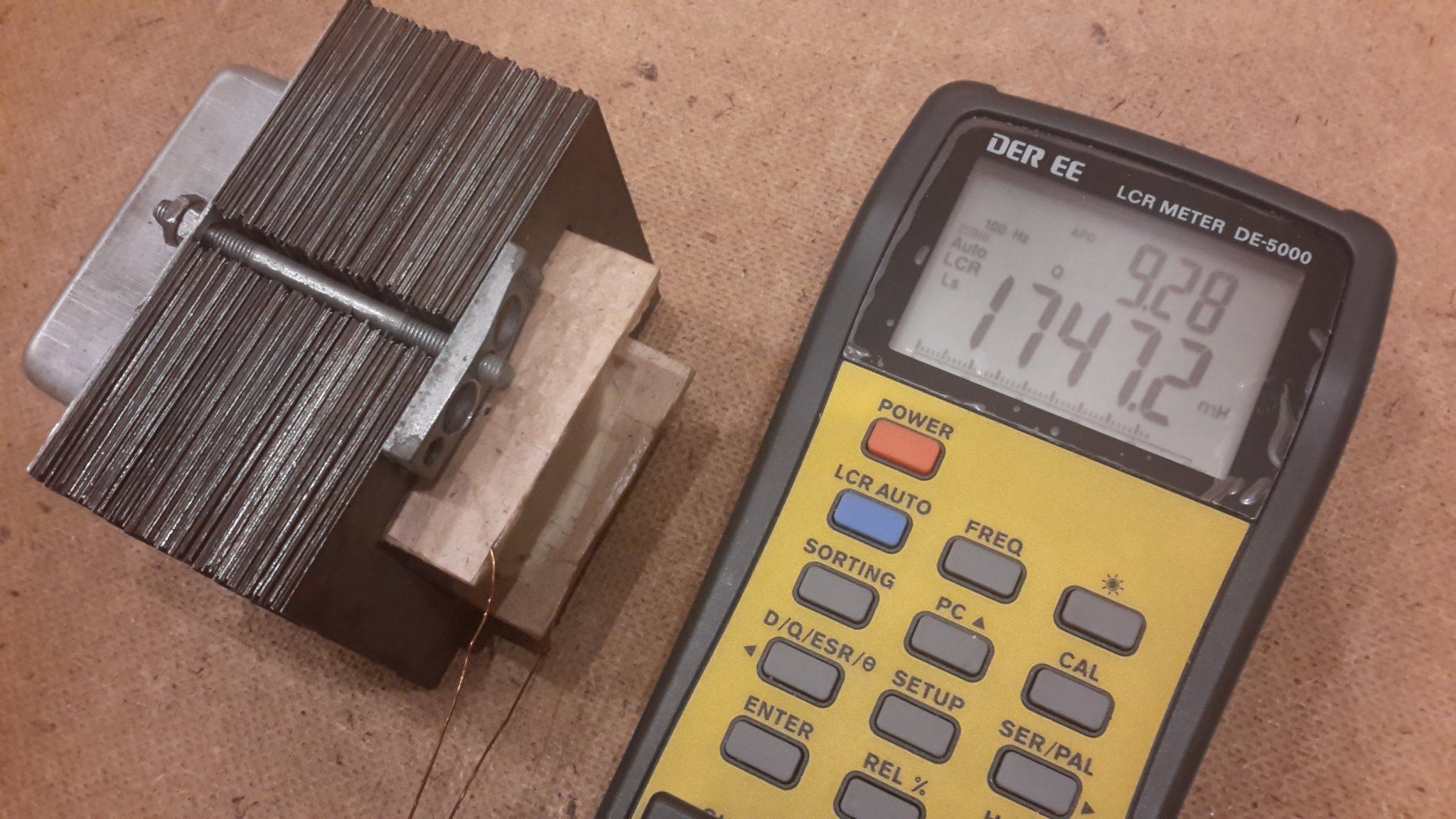

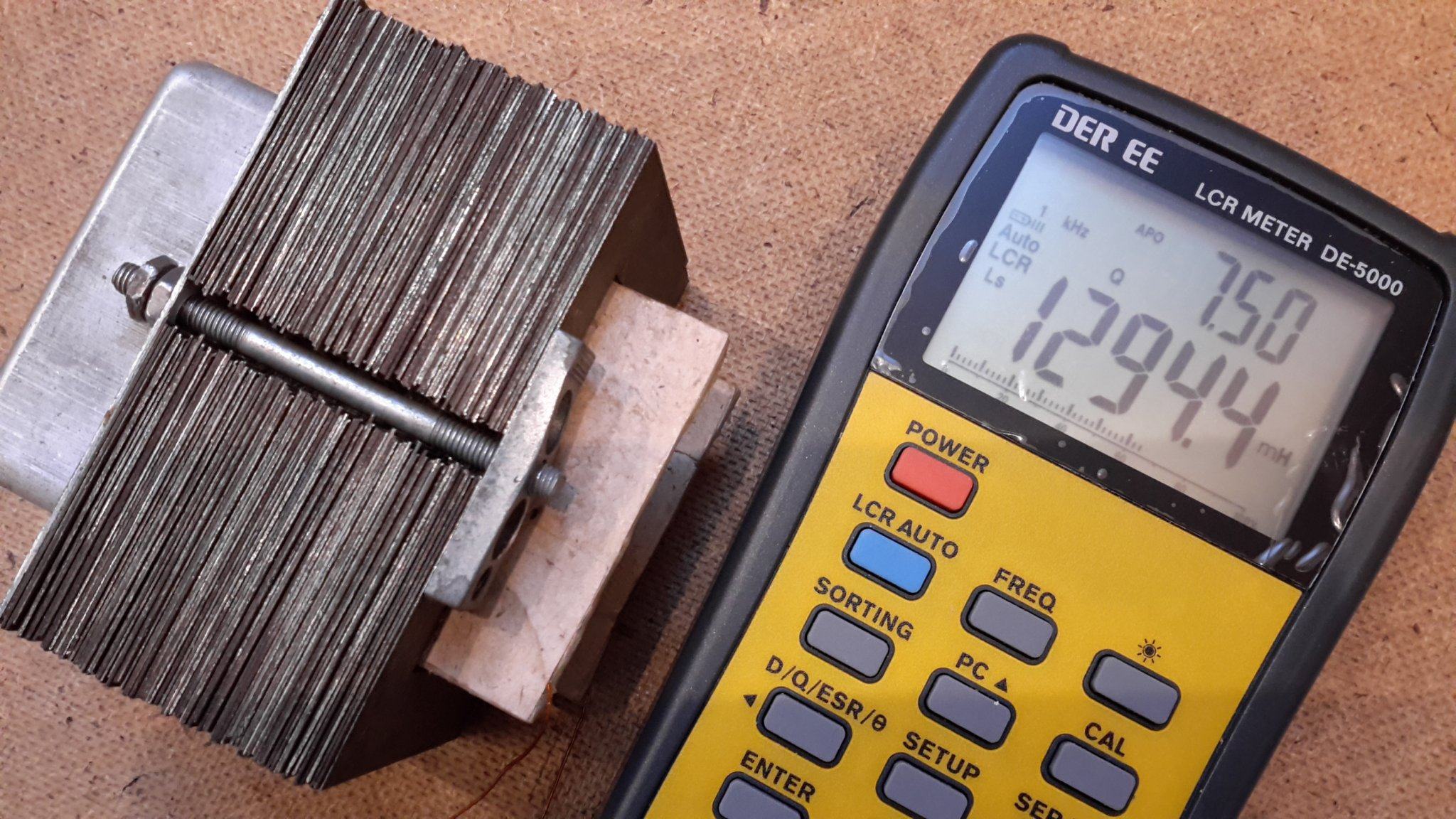

Измерил прибором индуктивность первички на частотах : 100Гц и 1кГц. При дополнительном сжатии пластин индуктивность первички немного увеличивается где-то на 500-700 мГ. Нормальная это величина или слишком низкая?  По предложенной выше формуле (частота, импеданс ) он лайн каркулятор    https://tel-spb.ru/rea.html насчитал где то  5Гн

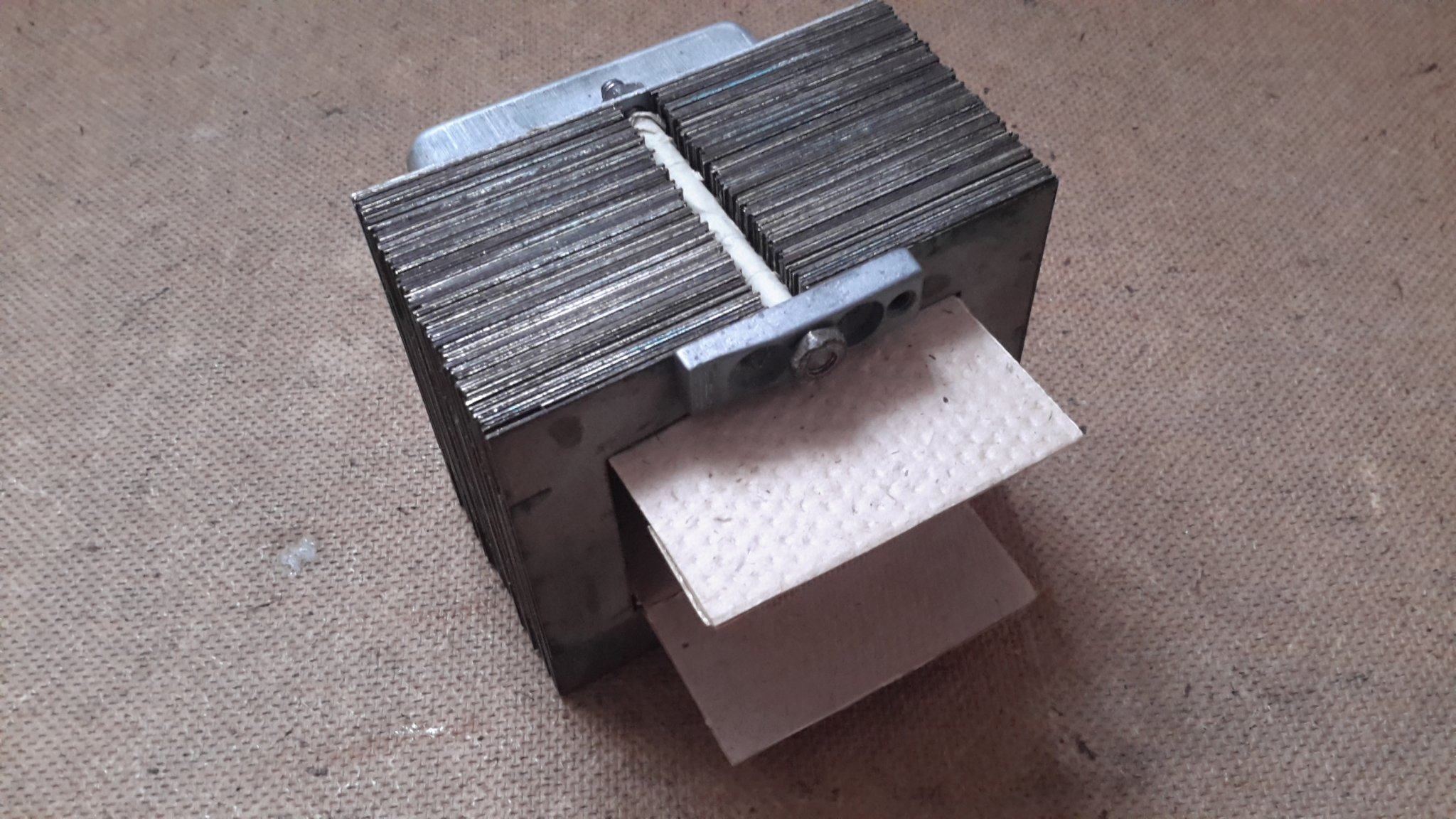

Подшлифовал внутреннюю часть каркаса (был запас ) , собрал пластины более аккуратно ( пока без лака ) втиснул еще 4 пластины, теперь лишних только две  , Зуд заметно притих,  хх снизился до 115 мА ( измерял с резиком 1Ом )

Любопытства ради, сделал короткозамкнутую вторичку -1виток увеличивает хх где то 20мА, провод заметно греется. Нагрев трех короткозамкнутых витков - ваще трудно не заметить. Без этой провокационной вторички, катушка в течении часа работы не греется вообще.

Почитал интернет

"Кроме числа витков ток холостого хода зависит от:

1. Величины поданного напряжения, причем, нелинейно.
2. Наличия короткозамкнутых витков.
3. Качества изоляции обмоток и ее влажности.
4. Толщины пластин.
5. Качества лаковой изоляции между пластинами.
6. Наличия воздушного зазора в магнитопроводе.
7. Силы сжатия пластин болтами.
8. Способа сборки и крепления пластин (клей, шпильки, сварка)."

Есть ли способ проверить наличие короткозамкнутого витка в катушке ?

Думаю попробовать намотать для этого железа первичку проводом 0,4, тк очень хочется уместить вторичку на 350в и обмотку смещения.
Может и диаметр провода анодной вторички допустимо чуть уменьшить?

Тоже чутка мотнул. Выходник на 8 кОм /4-8-16 Ом, и дросселёк еще

А вот кто как думает: хороши ли карты (банковские) как материал для каркаса катушки?

Medvedeff8, пластик какой? есть возможность нарезать пет толщиной 0,5мм

Dying Fetus, ну если он нонмально режется, то чо б и нет? Глааное, чтоб жесткости хватало. На щеки каркаса лучше что-то пожесче.

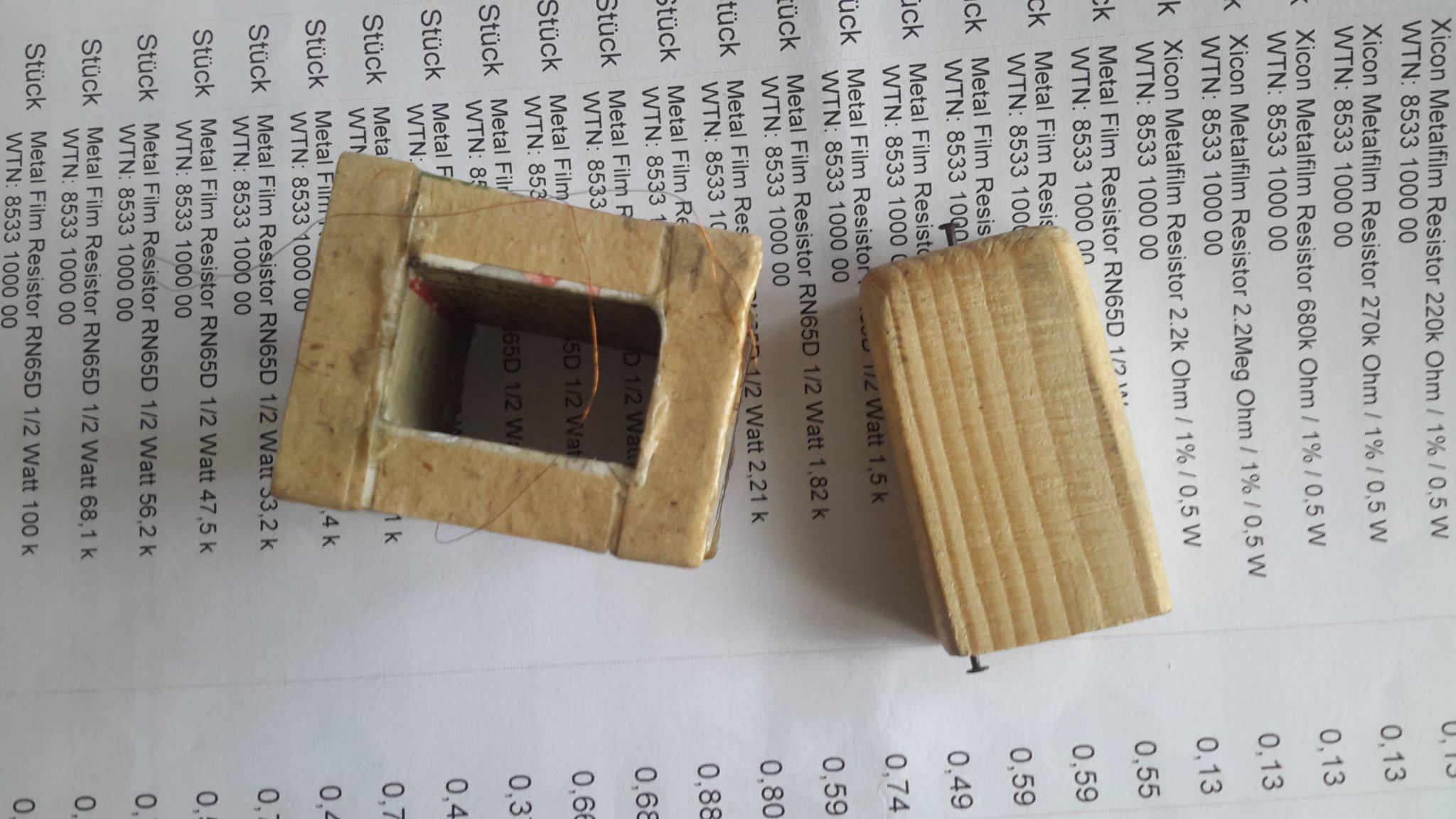

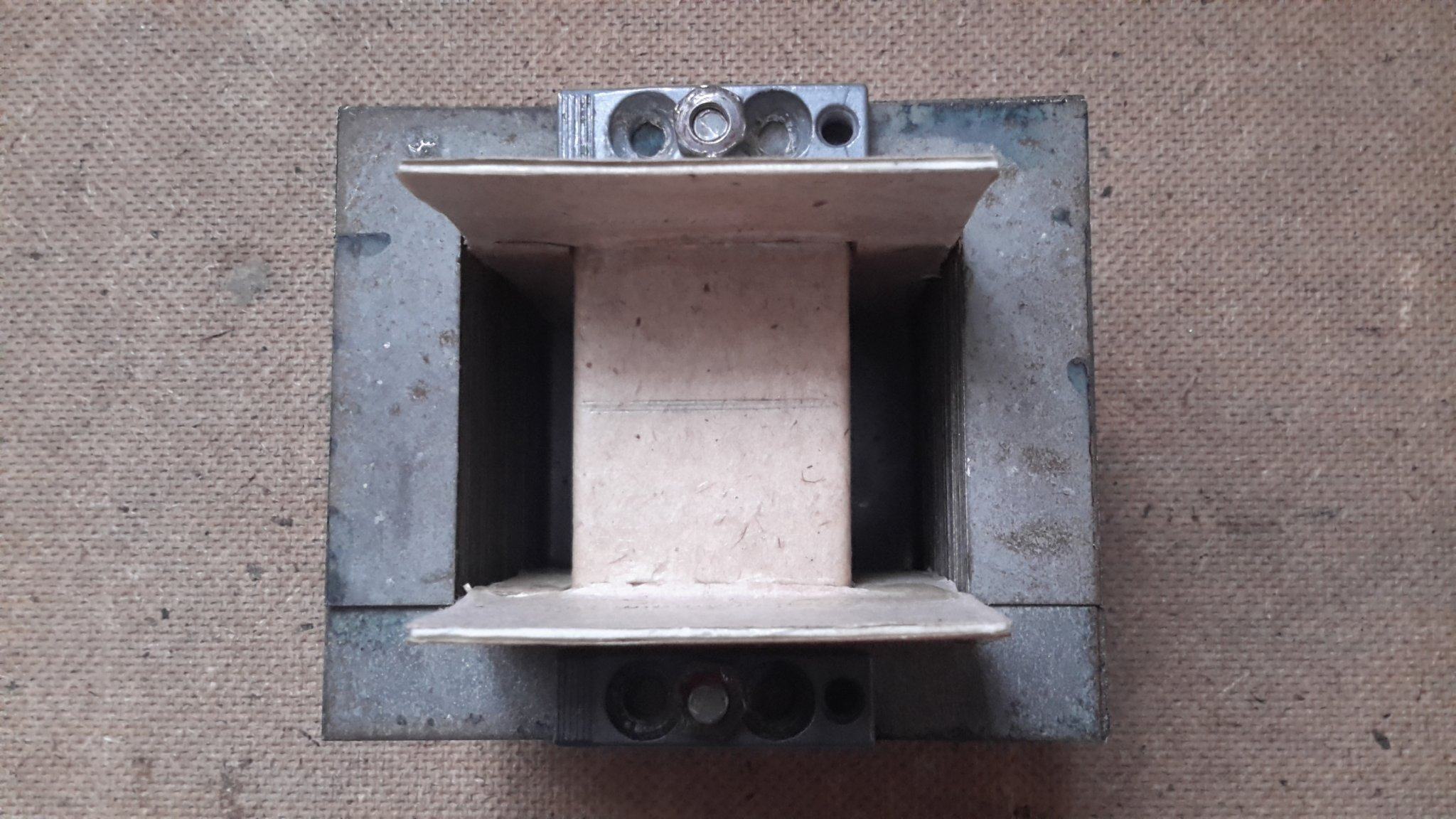

Я по старинке из картона делаю. После пропитки лаком становится монолитным.

А каким лаком лучше пропитывать картон? Типа http://electro-materials.ru/elektroizolyatsionnye-materialy/elektroizolyatsionnye-laki-emali-smoly/laki-ml-92-gf-95-lbs-1-fl-98-ko-916-ko-921 или допустимо , к примеру, мебельным, паркетным, яхтным, цапоном и тп.?

Так же любопытно,  допустимо ли ( в контексте возникновения э-м потерь ) использование в создании целлулозных каркасов клеев на водной основе, а так же каких либо иных бытовых, за исключением эпоксидных и цианокрилатных ( с ними каркасы получаются тонкими и прочными, но нюхать их испарения при прогреве силового транса нет желания.)

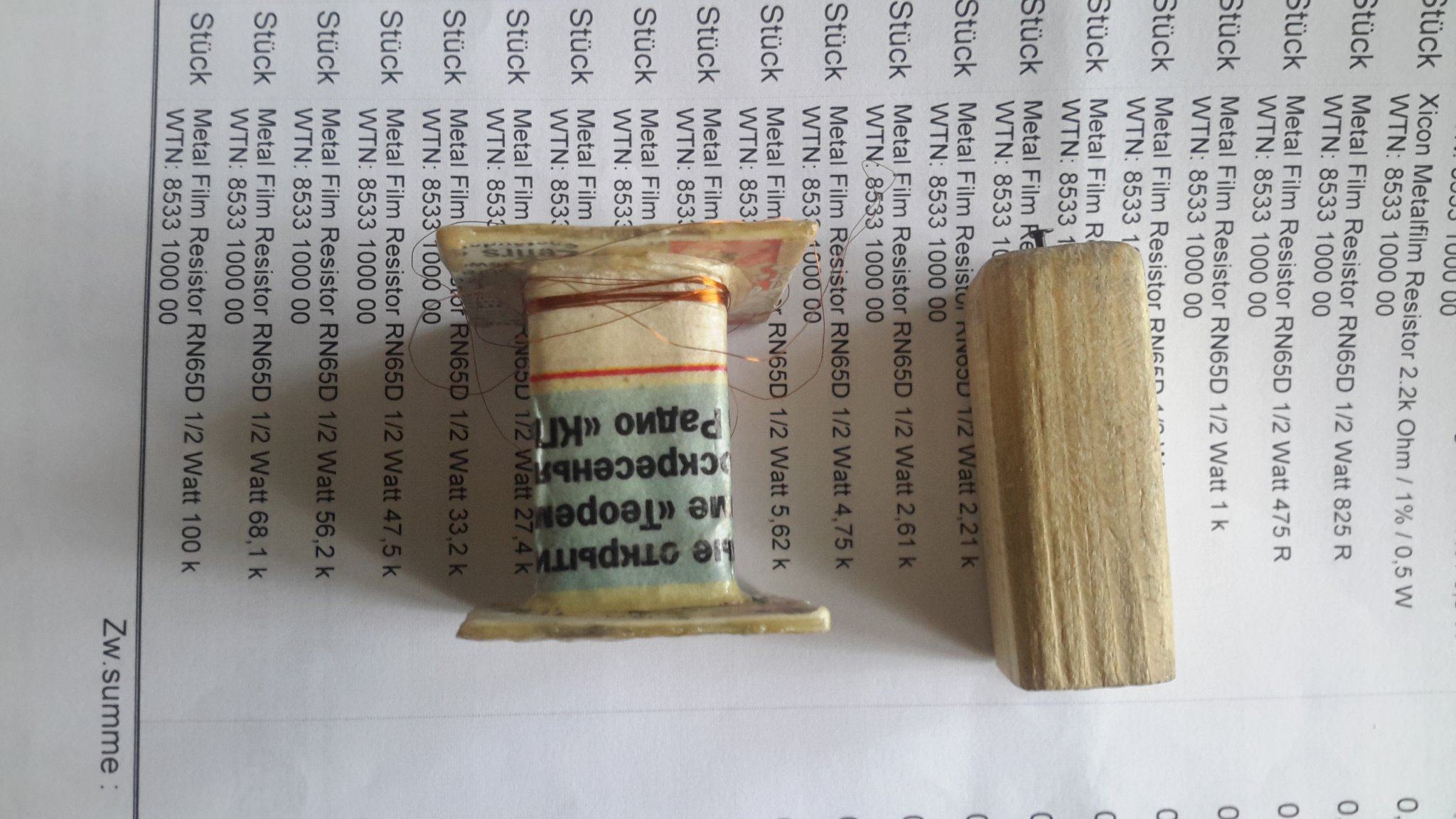

Заинтересовала такая метода


https://youtu.be/G-pmktj6DTI

Испытал, вроде бы гуд

Если используется многослойная склейка, между бумажными /картонными слоями можно добавлять/вклеивать слои армирующей ткани (  начиная от бинта, марли и тп ) Заботит паразитное влияние клеевого состава на эл/магнитные потери. К примеру, вдруг вихревые токи обожають клей ПВА  или крахмальный клейстер !?


https://youtu.be/xQaTayyjFgM

surfin bird, Детали каркаса я склеивал цианакрилатом, все углы и торцы прокапал этим клеем, он хорошо впитывается в картон, тоже добавляя жесткости.

Если такой клей использовать можно буквально из газеты каркасы с толщиной стенки 1-1,5мм лепить, мну принципиально старается пользоваться этим замечательным  веществом как можно реже, уже здоровье не позволяет

Еще, тем кто любит использовать этот клей (  или эпоксидку) в различных конструкциях, могу посоветовать попробовать его вкупе с использованными ( высохшими ) влажными (гигиеническими) синтетическими салфетками,  можно использовать как наполнитель,  заполнитель, использовать при ремонте пластиковых изделий, формовать/изготавливать небольшие детали, в том числе комбинированные метало-пластиковые/карбоновые и тп

ps Некоторые виды синтетических салфеток для использования с цианокрилатом подходят хуже.
