Приветствую.
Разбираю транс от ЮПСа который показывал ранее с кружкой рядом.
И между делом попробовал расчитать, т.к. в теме наткнулся на мысль что окна в таких трансах мелковаты и может не поместиться намотка.

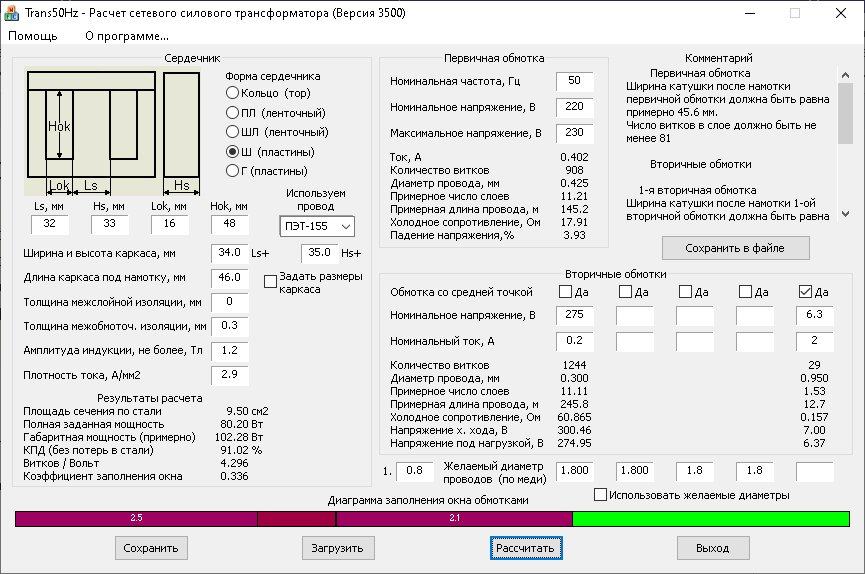

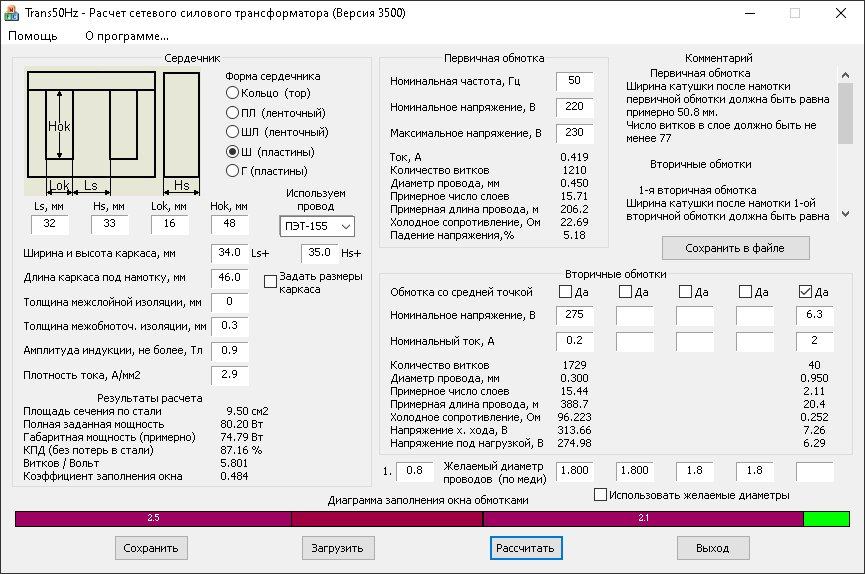

И вот так оно и случилось, программа жаловалась на заполнение окон.
Поигравшись со значениями, выяснялось, что не могу сделать анодку и накал со средней точкой. Либо что-то другое надо крутить.

Вопрос: можно ли обойтись без них при изготовлении усилителя?
Проект, подразумевается JCM800 2204 EL84 mod. Уже припасен комплект 3шт 12АХ7 и 2шт EL84. Ну либо 6П6С mod, не знаю, нравятся мне они.

Alex_SG, По сечению на анодной не получится сэкономить. Придется то-же вбивать. особенность такого выпрямления.

XbIMbIK, Так если кен не надо нафига анодную со средней? Мост делай. Все влезет.

AZG, Ну я чисто позанудствовать, меня в детстве покусал метролог, прошу простить
Для однполупериодного выпрямителя действующее значение тока первичной обмотки равно 1,57*Iнагрузки.
Для двухполупериодного - 0,785*Iнагрузки.
Для мостового - 1,11*Iнагрузки.
Подробно с формулами: "Электропитание радиоустройств" Белопольский И.И.
Так что немного, про 2 раза я загнул конечно, но сэкономить сечение 2пп вторички относительно мостовой схемы можно.
На практике эти 1,41 раза догоняют до 1,6-1,8 свободно жертвуя нагревом трансформатора и повышенным напряжением холостого хода обмотки.

... и добавил:

Но если кен не планируется (я то подумал грешным делом что он желаем в проекте) то конечно мост лучше всего.

Ну так посчитать просто - 3*330 + 2*800 = 2590ма
У 6П6С накал 475ма, так что даже с запасом будет если появится желание на них заменить.

Ну так посчитать просто - 3*330 + 2*800 = 2590ма
У 6П6С накал 475ма, так что даже с запасом будет если появится желание на них заменить.

Ну так-то я посчитал и получилось около 2А. Поэтому уточнил, что лучше взять с запасом до 3А.

Таки я его разобрал и размотал, угробил только по 1 пластине Ш и I.
Думаю ничего страшного не случилось, мне кажется в такой плотный набор обратно я его все равно не соберу.
Кстати, первичка была намотана медным проводом, мелькнула мысль оставить, но быстро отогнал дурацкие мысли и принялся сматывать все.

Таки я его разобрал и размотал, угробил только по 1 пластине Ш и I.

И еще при сборке пара штук останется, не парься.

везде люминий был

однажды намотал одну обмотку МГТФом
Клёво так! Охлаждается говорят хуже, но ток имхо держит лучше при таком же сечении чем моножила

Spero_In_Inteligo, заполннение окна, как я увидел, за счёт того  что на поворотах многожилка в отличие от стоящей колом моножилы
сплющивается, плотнее прилегает в канавку образованную предыдущим слоем,
не страдает совсем. Может даже и лучше, единственное межвитковая ёмкость наверное увеличивается
