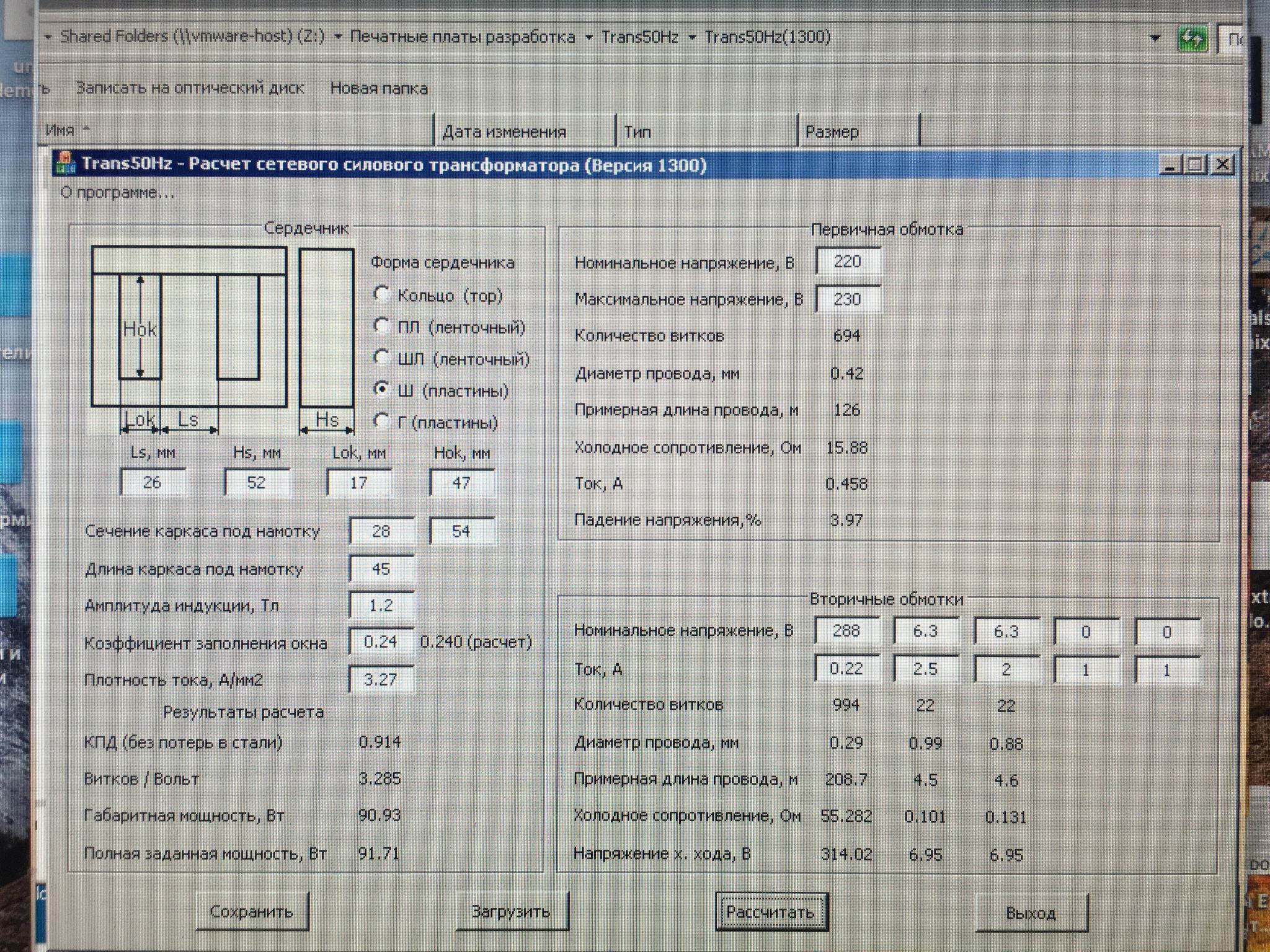

Ранее, перед тем как писать на форуме, я рассчитывал обмотки чтобы сравнить с тем что есть, токи брал с небольшим запасом… вот что получилось, в целом, примерно, сходится c расчетами Rasha и моточными данными на данный трансформатор.
Обмотки я коммутировал следующим образом : для 220-230 - 299+399 0,41
Для анодной 106/0,41+810/0,29. Две накальные как есть - для мощных ламп и преда.
В итоге при напряжении в сети 220В на выходе получается 285 переменки и 6,2В на каждой накальной под нагрузкой.
P.S. Единственное изменение которое подумываю сделать - это домотать анодную до 400В выпрямленного для режима 400В анод /300в на второй сетке. Читал что с повышенным напряжением 6П3С звучат «векуснее». Здесь тоже интересно мнение, стоит ли… или оставить в 360/270
Сетевую я бы не трогал и не задирал бы индукцию до 1,2 тес самым.
Если есть желание доматать, то места на катушке полно.
С окном 17×47 должна быть высота под намотку в 43 мм, а это 130 витков с учётом пучения проводом 0,29 (0,32 по лаку).
Итого можно выйти на 980...985 витков анодной, что примерно будет 280...285 вольт, которые не просядут на десток другой из-за завышенной индукции.
Исходные данные:
Форма тока: Синус
Частота: 50.0 Гц
Магн.индукция (Bm): 1.011 Тл
A (сечение): 26.0 мм
B (сечение): 52.0 мм
C (окно): 17.0 мм
D (окно): 47.0 мм
Плотность тока: 3.2 А/мм²
К-т.заполн.окна: 0.242
К-т.заполн.маг.пров.: 0.95
КПД трансф-ра: 92.0 %
Магнитопровод:
Сечение магнитопров.: 1352.0 мм²
Площадь окна: 799.0 мм²
Габаритная мощность: 89.2 ВА
Напряжение витка: 0.2883 В/вит.
W1:
Напряжение: 230 В
Ток: 0,39 А
Мощность: 89,60 ВА
Витки (N): 798 вит.
Плотность тока: 3.2 А/мм²
Расч.сечение: 0,122 мм²
Расч.диаметр: 0,394 мм
Выбр.диаметр: 0.4 мм
Заполнение окна: 0,126
W2.1:
Напряжение: 283 В
Ток: 0.2 А
Мощность: 56,60 ВА
Витки (N): 982 вит.
N1 / N2.i: 0.81
Плотность тока: 3.2 А/мм²
Расч.сечение: 0,063 мм²
Расч.диаметр: 0,282 мм
Выбр.диаметр: 0.29 мм
Заполнение окна: 0,081
W2.2:
Напряжение: 6.3 В
Ток: 1.6 А
Мощность: 10,08 ВА
Витки (N): 22 вит.
N1 / N2.i: 36.27
Плотность тока: 3.2 А/мм²
Расч.сечение: 0,500 мм²
Расч.диаметр: 0,798 мм
Выбр.диаметр: 0.8 мм
Заполнение окна: 0,014
W2.3:
Напряжение: 6.3 В
Ток: 2.5 А
Мощность: 15,75 ВА
Витки (N): 22 вит.
N1 / N2.i: 36.27
Плотность тока: 3.2 А/мм²
Расч.сечение: 0,781 мм²
Расч.диаметр: 0,997 мм
Выбр.диаметр: 1.0 мм
Заполнение окна: 0,022
Суммарная нагрузка (вторичная): 82.4 ВА
Суммарное заполнение окна: 0.242
И да, если честно, то как-то странно ты посчитал перкоммутации обмоток, с учёток того, что у сетевой ты "откусил" в пользу анодной, то витков на вольт должно быть другое значение. И при 22 витках, накальные должны выдавть не меньше чем 7,25 вольт, даже с учётом диких просадок будет 6,5 вольт, но и анодная упадёт в той же пропорции до 260 вольт, а не будет 288 вольт.
Вывод:
Если мотать, то мотать всего один слой для анодной (+130 и более витков)
Если нет желания, поиграй с коммутацией обмоток, но желательно потестить в живом усилителе и ты услышишь разницу.
