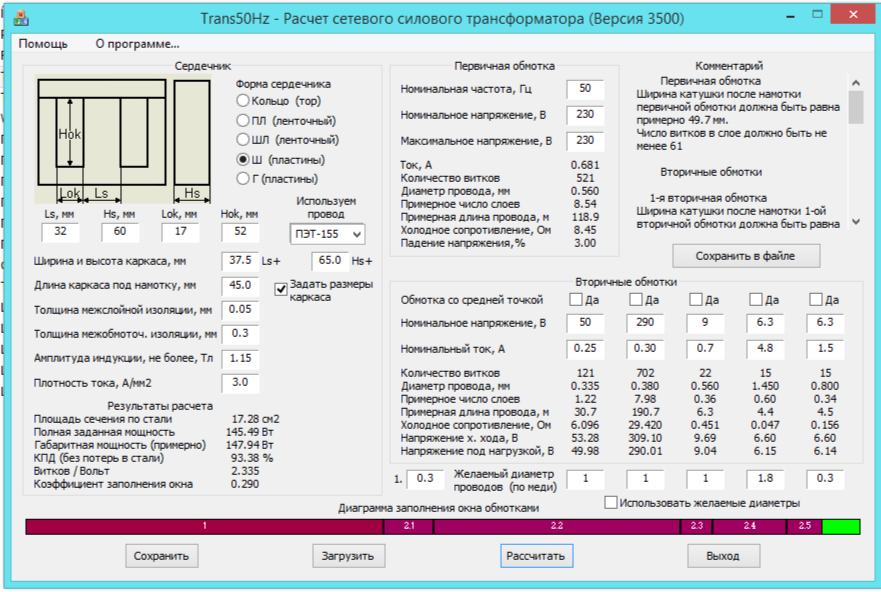

Собрал силовой на Солдано-100. Железо обычное с бесперебойника (белое) 32Х60 мм. Первика 521 виток ток холостого хода 4,5 мА. Все вторичные напряжения равны расчетным.Это как так?

Какие параметры анодной обмотки и накальной?
Сколько витков и диаметры?

Хочу тоже сделать версию покомпактней на EI96, но чтоб уместить необходимо по 2 витка на вольт делать.

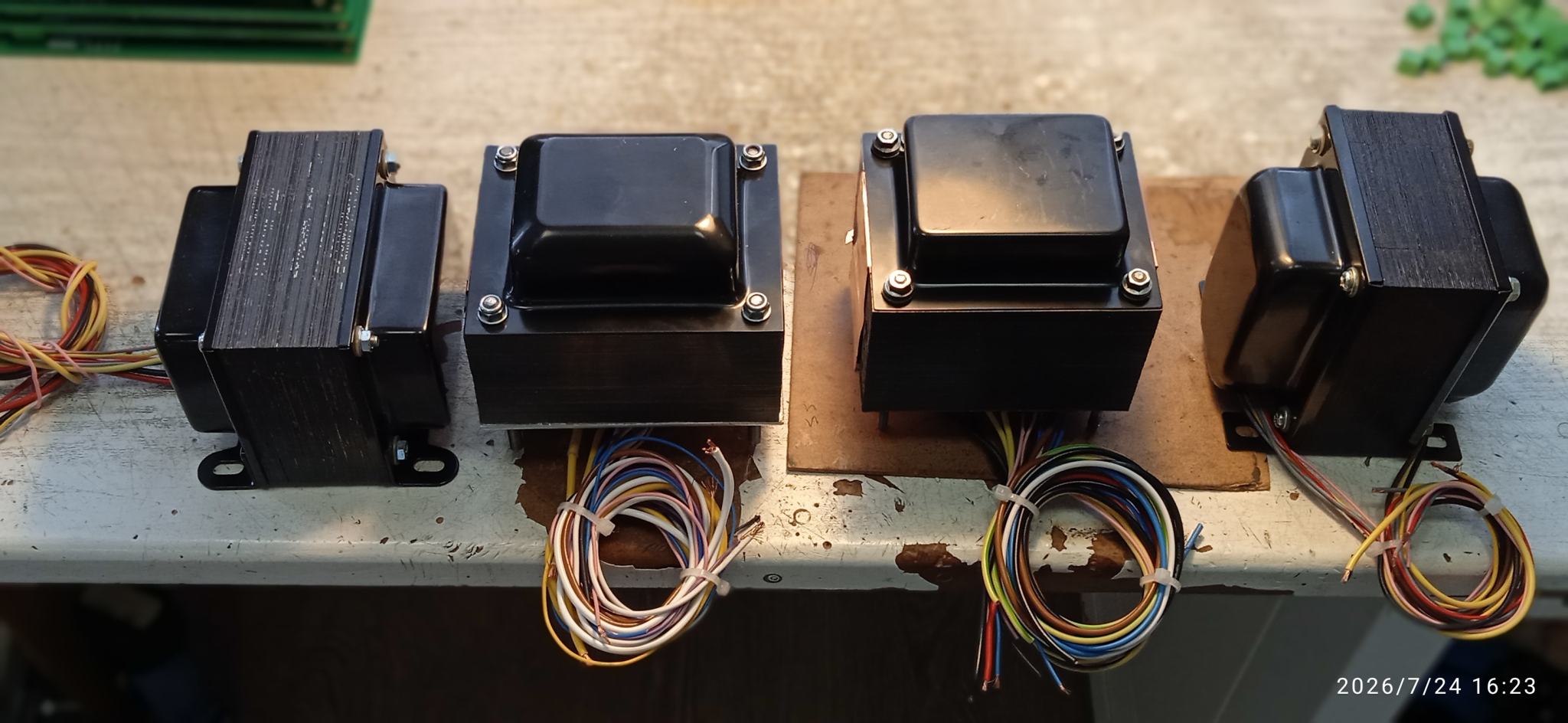

Собрал два комплекта тр-ов на Солдано-100 и Марк4.

Rasha, ждём вердикта от ShadeMang

Тогда ждём конденсаторы)

... намотал каноничный выходник Marshall Style он же Drake Style,

Rasha, это получается как ты партридж раньше мотал, только раскладка другая?
Разницу в звуке ещё не испытывал?

Добрый день.
Тут в соседней теме проскочил выходник от Динако, с картинкой патента Хафлера.
выкинул ultralinear, чтоб проще было

У меня вопрос, чисто теоретический...

Какой смысл делать эти ухищрения с параллельными обмотками?
В чем разница со стандартным вариантом секционирования P-S-P-S-P (который справа?)


как я вижу - эффективная емкость не изменяется, разница напряжений остается где-то равной. что он и пишет в патенте

Симметрия вроде тоже не сильно изменяется, что по статической меди, что по  magnetic coupling.

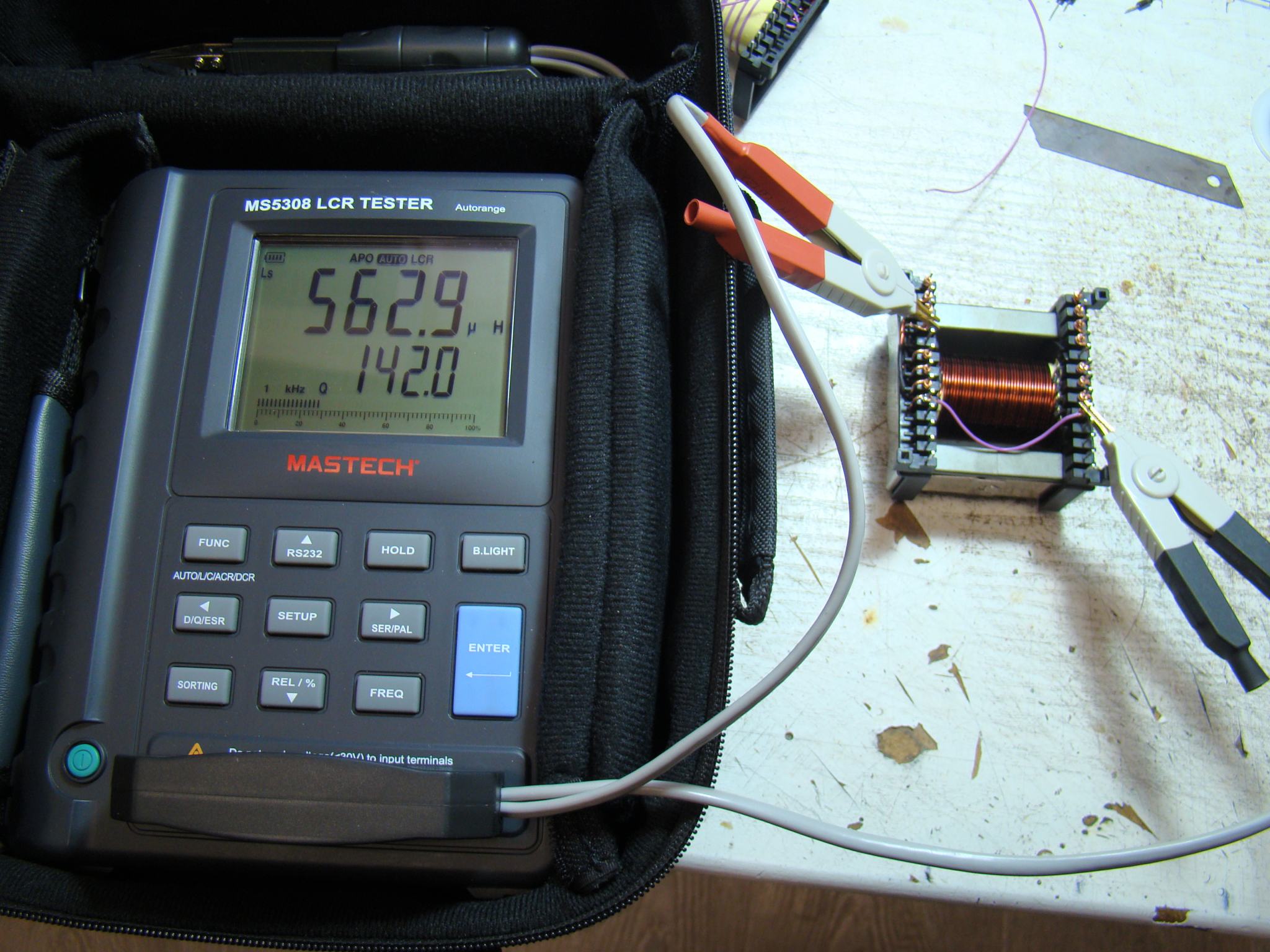

Хафлер заявляет, что уменьшается индуктивность рассеивания, и за счет этого транс становится высокочастотней.

Я в упор не вижу, почему она там уменьшается... Ткните пожалуйста, кто в курсе.

ПыСы: Я вижу хитрое уменьшение витков в параллельных обмотках, это да. Сделали немного магн. короткое замыкание на низах, чтоб получить лучшую симметию на верхах (в середине витков больше, по краям меньше)
Но что там с Lstray? правда уменьшается?



... и добавил:

Немного сам порылся, кажется дошло...

Разделение тока пополам в параллельных слоях снижает сохранённую в поле энергию (рассеивания) пропорционально квадрату тока. Даже если увеличить кол-во слоев вдвое, всё равно получается меньше.
Я ж осел это знал, Высокочастотные трансы с минимумом Lstray всегда имеют параллельные обмотки.

Сегодня разузнал раскладку китайской копии 40-18025.

Распознавалка:
Первичная обмотка состоит из 3 секций. Равномерно используется эмалированная проволока с оголенным проводом диаметром около 0,31 мм (около АWG 28,5). 426 повороты, 852 повороты и 426 повороты наматываются от внутреннего слоя к внешнему слою скелета, в общей сложности 1704 поворотов. Каждая половинная обмотка-это 852 повороты в соответствии с методом двухтактного соединения центрального крана. Вторичная обмотка состоит из 4 секций. Эмалированная проволока с оголенным проводом диаметром 1,0-1,1 мм (около 18 мм) используется равномерно, и 40 витков от конца GND, 20 витков, 24 витка и 35 витков, в общей сложности 119 витков, И краны 40м, 80м и 160м выводятся на 60 оборотов, 84 оборота и 119 оборотов соответственно. В процессе намотки первичный наматывается в три этапа в соответствии с соотношением 1/4 :1/2:1/4, С 2-3 слоями изолирующей ленты, набитой между обмотками, и бумажной прокладкой между слоями по мере необходимости.
Весь процесс намотки слоя бумаги в стиле ретро.

Но в этом бочонке мëда есть черпак дëгтя: железо - 0,65мм (со слов продавца, опять же)

да в оригинале такое же
