Re: Клуб любителей намотать трансформатор
« Ответ #5175 : Июля 10, 2026, 11:32:18 »
Тов. мотальщики и к ним примкнувшие!
Подскажите такое дело: попался на глаза выходник типа на 50вт, а вторичка в нëм "аж" 0 8мм намотана.
По моим прикидкам (ессно, мог накосячить с арифметикой) получается в районе 5А/мм2, что вроде как зашквар... Или нет?   :hmmm:

Оффлайн tube-freak

  • Эксперт
  • *****
  • Сообщений: 1350
  • yo yoda
Re: Клуб любителей намотать трансформатор
« Ответ #5176 : Июля 10, 2026, 13:54:59 »
Если это 16 ом вторичка, и 0.8 по меди, то будет 3.5А/мм^2
И если при этом не совсем 50 ватт... то может даже хватит.

Я мотал 50ватт проводом 0.7 по лаку ;)

Только 4 в параллель.

Оффлайн Rasha

  • Частый посетитель
  • **
  • Сообщений: 248
  • Жить по Совести
Re: Клуб любителей намотать трансформатор
« Ответ #5177 : Июля 10, 2026, 15:13:20 »
Цитата: sadky от Июля 10, 2026, 11:32:18
Тов. мотальщики и к ним примкнувшие!
Подскажите такое дело: попался на глаза выходник типа на 50вт, а вторичка в нëм "аж" 0 8мм намотана.
По моим прикидкам (ессно, мог накосячить с арифметикой) получается в районе 5А/мм2, что вроде как зашквар... Или нет?   :hmmm:
На Авито небось... копию типа Drake, там вся вторичка проводом 0,8.
Для 16 Ом нормально, на 8 и 4 под 6 А/мм2.

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2854
Re: Клуб любителей намотать трансформатор
« Ответ #5178 : Июля 10, 2026, 15:17:16 »
Rasha,  да-да, он самый :) я вот и удивляюсь: или я чего не понимаю или чувак п...у  в лапти обувает ???

Оффлайн Rasha

  • Частый посетитель
  • **
  • Сообщений: 248
  • Жить по Совести
Re: Клуб любителей намотать трансформатор
« Ответ #5179 : Июля 10, 2026, 15:57:18 »
Цитата: sadky от Июля 10, 2026, 15:17:16
Rasha,  да-да, он самый :) я вот и удивляюсь: или я чего не понимаю или чувак п...у  в лапти обувает ???
Копируют корявый Drake

Оффлайн sadky

  • Эксперт
  • *****
  • Сообщений: 2854
Re: Клуб любителей намотать трансформатор
« Ответ #5180 : Июля 10, 2026, 16:53:12 »
Аа, вона откель ноги растут))  :)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 96652
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #5181 : Июля 10, 2026, 17:05:19 »

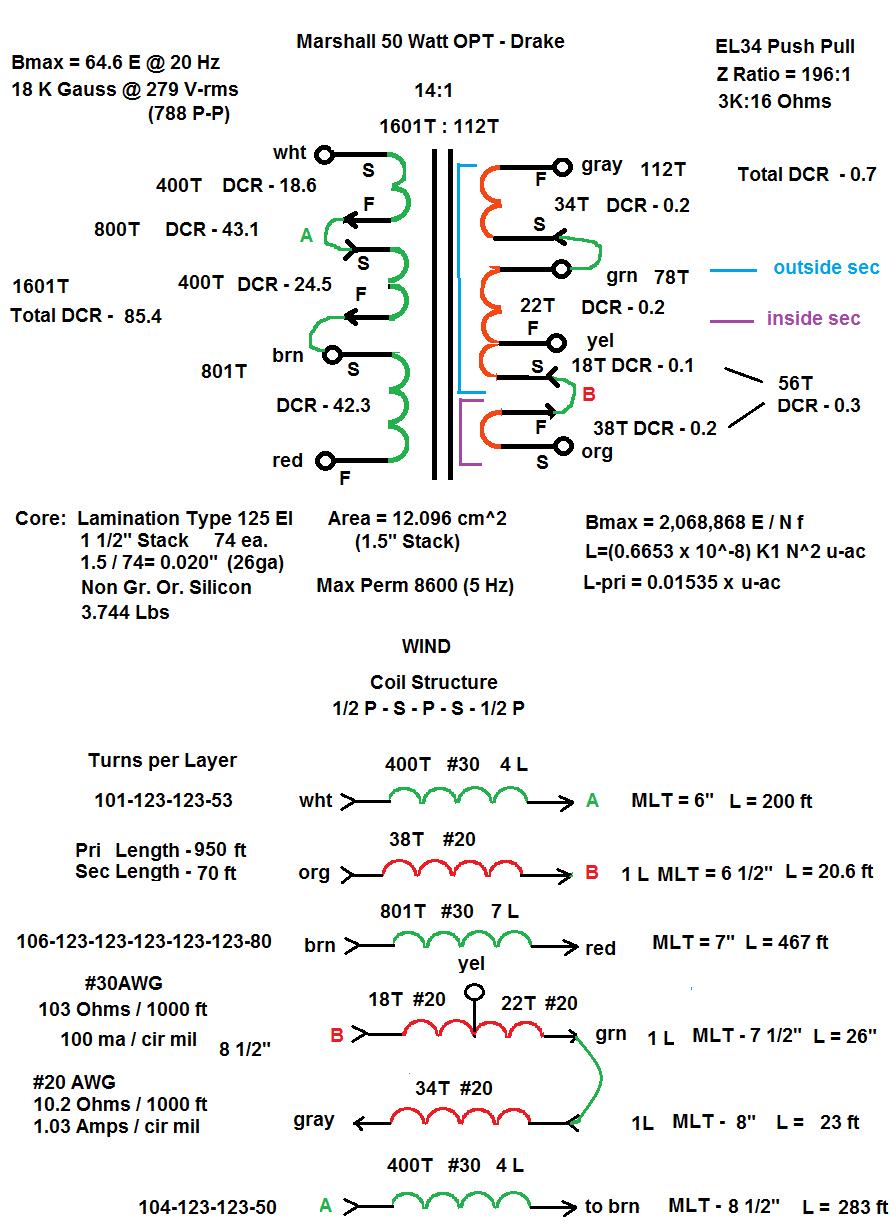

тут мало-мальское секционирование таки есть. И первичка намотана с компенсацией.

Оффлайн FLC

  • Завсегдатай
  • ***
  • Сообщений: 440
Re: Клуб любителей намотать трансформатор
« Ответ #5182 : Июля 10, 2026, 17:15:19 »
Да, всё уже распедалили. Дрейк намотан одним тощим проводом 0,8 (AWG20) все обмотки разом. Не стОит это повторять в ноль. А искатели mojo иногда не учитывают объективной экономии или просчета и копируют боясь потерять святой дух рокенролла

Оффлайн FLC

  • Завсегдатай
  • ***
  • Сообщений: 440
Re: Клуб любителей намотать трансформатор
« Ответ #5183 : Июля 12, 2026, 18:36:08 »

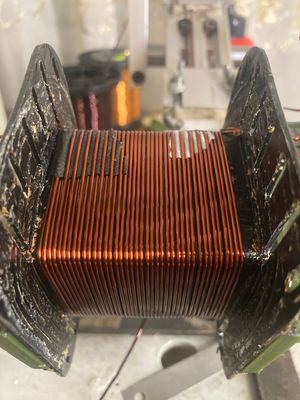

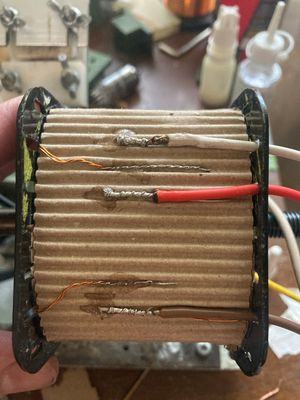

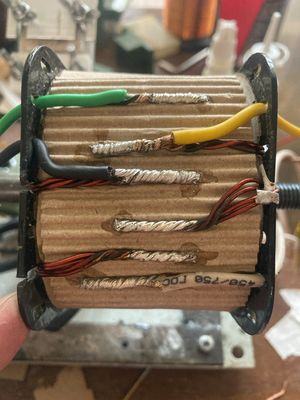

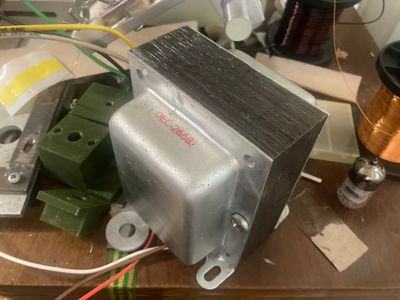

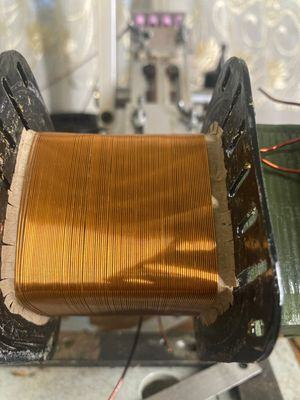

Ой, я тут нечаянно С2668 перемотал. Обмоток получилось, почему-то, больше, чем было. Надеюсь, заказчик закроет на это глаза...

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 96652
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #5184 : Июля 12, 2026, 18:46:49 »
FLC, Ну ты конечно молодец! Но забыл про важное дело.

Оффлайн FLC

  • Завсегдатай
  • ***
  • Сообщений: 440
Re: Клуб любителей намотать трансформатор
« Ответ #5185 : Июля 12, 2026, 18:49:52 »
AZG, про твои трансы?) Нет

Оффлайн ShadeMang

  • Эксперт
  • *****
  • Сообщений: 1674
  • Only tube sound \_/,
Re: Клуб любителей намотать трансформатор
« Ответ #5186 : Июля 12, 2026, 18:54:36 »
Цитата: FLC от Июля 12, 2026, 18:49:52
AZG, про твои трансы?) Нет

Мне еще один транс AZG, нужно будет тебе отправить  :pozor: Ща до отпуска доберусь и все разгребу!

Оффлайн FLC

  • Завсегдатай
  • ***
  • Сообщений: 440
Re: Клуб любителей намотать трансформатор
« Ответ #5187 : Июля 12, 2026, 18:57:34 »
ShadeMang, я показал тут транс не чтобы похвастаться, а продолжаю членендж) Надо его теперь послушать и всем рассказать, хороша ли была оригинальная раскладка, или есть смысл мотать по модифицированной. Тогда и раскрою карты (намотки)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 96652
  • Санкт-Петербург
    • AZG CUSTOM
Re: Клуб любителей намотать трансформатор
« Ответ #5188 : Июля 12, 2026, 19:02:06 »
Оооо, ну ждем!

А челендж, так милое дело :)

Оффлайн ShadeMang

  • Эксперт
  • *****
  • Сообщений: 1674
  • Only tube sound \_/,
Re: Клуб любителей намотать трансформатор
« Ответ #5189 : Июля 12, 2026, 19:09:12 »
FLC, для меня потребителя растолкуй, норм на картон провода укладывать?
