Slash0466, навесной монтаж это НЕ абы как, лишь бы работало. Это довольно сложная инженерная задача.
Вот пример

Да понятно ! Что и к монтажу точка-точка нужно подходить с умом НАЧИНАЯ с требований удобства монтажа , удобства и ремонтопригодности и заканчивая уже визуальной красотой, что проку будет в красивом аппарате , если в нем н будет не возможно поменять лампы НЕ ВЫТАСКИВАЯ ШАССИ ИЗ КОРОБКА ?! Так что это к теме о компоновке усилителя.

Новичок недавеча заявлял, что собаку уже съел...

Да ! Но не в этом деле. Чисто гитарный усилитель делаю в первые, и то лишь чем занимался раньше одинаково по содержанию , а вот по формам разное как разное это стили блюз-рока а содержание одно блюзовое. Ну как то так. И эту форму соблюдать надо, что бы шишек не набить. И вот пока я от вас не услышал ничего нового о тех самых формах. А на флуд вы горазды. Это печально. Хотя моя тема стоит и "помощи" я от вас не вижу (да и требовать не могу)

что проку будет в красивом аппарате , если в нем н будет не возможно поменять лампы НЕ ВЫТАСКИВАЯ ШАССИ ИЗ КОРОБКА ?! Так что это к теме о компоновке усилителя.[/color][/font][/size]

Действительно, лампы ж каждые 15 минут менять надо...

... и добавил:

Да ! Но не в этом деле. Чисто гитарный усилитель делаю в первые, и то лишь чем занимался раньше одинаково по содержанию , а вот по формам разное как разное это стили блюз-рока а содержание одно блюзовое. Ну как то так. И эту форму соблюдать надо, что бы шишек не набить. И вот пока я от вас не услышал ничего нового о тех самых формах. А на флуд вы горазды. Это печально. Хотя моя тема стоит и "помощи" я от вас не вижу (да и требовать не могу)

Ну так, если впервые, то может, стоит прислушиваться, к тому, что вам уже не один человек пытается донести... Вы думаете, вы тут первый Hi-Fi Hi-End-щик, зашедший на форум гитарных крафтеров? Сколько уже копий сломано. Гитарное усиление в корне отличается от Hi-Fi  звуковоспроищводящего аппарата. И по схемотехнике звукового тракта, и по питанию, и по конструкции, и динамики тут совсем другие. Это нужно сходу уяснить. А не городить стерео усилитель с широкополосными динамиками.
Мне как бы и флудить неохота, просто выдалась пара смен таких скучных) развлекаюсь как могу)
Если меня не хотите слушать, да пожалуйста, не в обиде. Прислушайтесь хоть к AZG, он уж точно плохого не посоветует...

тов.Китайгородский., У меня Мини с немного похожей компоновкой. И все ОК с печаткой. Работает без проблем.

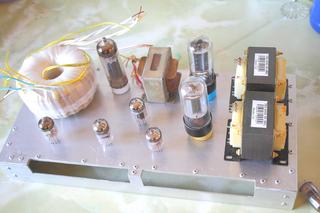

Тут компоновка ПЛОХАЯ. Силовик надо сильно подальше от входных цепей, тем более ТОР. Выходные лампы тоже подальше. У Вас тут размазана силовая часть, что очень плохо. Токи большие, по сути все шасси внутри будет лучить на чувствительные входные цепи. А если еще и перегруз, то я Вам не завидую.

Действительно, лампы ж каждые 15 минут менять надо...
 то может, стоит прислушиваться, к тому, что вам уже не один человек пытается донести...
Мне как бы и флудить неохота, просто выдалась пара смен таких скучных) развлекаюсь как могу)
Если меня не хотите слушать, да пожалуйста, не в обиде. Прислушайтесь хоть к AZG, он уж точно плохого не посоветует...

Ерунду вы вместе советуете, я вас не первый пост знаю. Флуд. Ноль полезной инфы. Чёрти что. Ну и конечно "без обид" , обидела ещё не доспела у вас. По сему не обижаюсь. Ну а печатки ?  посмотрим,  печатка в металлическое шасси которое есть основа для всех деталей ?! - Нонсенс ! Печатка для пяти деталюх для которых практически не нужно стоек и которые легко распаять "на лепестках" ? -нонсенс . Потом , печатка для деталюх которые можно разместить возле панельки КАК ВАМ УГОДНО (удобно по "месту") нонсенс ! Что бы определить в печатку два катодных резистора вы городите целое сооружение с длинными дорожками со сверловкой  и пр. "геммором" Если надо поменять элемент (например БМТ на "Вима") усилить (уменьшить) гейн поменять номинал резистора то по вашему надо снимать всю плату ! И отпаивать провода которые к ней идут потом запаивать !Ремонтопригодность с условием того , что после пары паек ВАШИ ДОРОЖКИ ГАРАНТИРОВАННО ОТВАЛЯТЬСЯ - плохая ! А вот то что гемора с вознёй с печатками не оберешся это да ! Первое (если сам делаеш)  в лауте чертиш скрипиш мозгами и всё равно как на фирме не выхоит куча времени потеряна. Причём если сделаеш ошибку (а так всегда бывает) то результат работы на свалку , потом покупай стеклотекстолит (не дёшево) лутом мудохайся , потом трави сверли (криво  как обычно потому как руками) и под конец это сооружение набить деталями из которых несколько надо будет поменять (подобрать) ОБЯЗАТЕЛЬНО ! А когда будете подбирать (перепаивать не по разу) дорожки поотлетают на хрен. Причём саму плату для этого надо будет открутить от усилителя потому что "просто так" там с паялой не подлезеш. Весело ! Ну может от всего этого избавят нас заказные печатки ? Ну первая стадия там конечно облегчила нам жизнь , но не на столько , всё то же самое осталось. Вы сейчас можете сакзать , мы не хай файщики не аудиофилы у нас такие искажения и шум что нам ваша микро динамика до обного места, -согласен ! Не соглсен только с неудобством обслуживания и настройки комбарей с печатными платами ПО ОПЫТУ.

Ну коль мы все вместе ерунду советуем - зачем вы здесь?
Опять одно и то же бормочете... Дорожки отвалятся, дорожки кривые, бмт на виму менять... А зачем, скажите, бмт запаивать изначально? Чтоб потом менять?  зачем дорожки кривые делать? Нельзя ровные сделать? Нахрена резисторы менять? Обязательно? Нельзя сразу впаять те, что нужно? Нахрена жарить паяльником так, что дорожки отлетают? Нельзя паять аккуратно, нормальным паяльником с настроенной температурой, нормальным припоем, и ровными руками?
"По опыту", говорите? Печальный у вас опыт, если не способны перепаять деталь на плате. Больше нечего добавить. Стыдно.

тов.Китайгородский., У меня Мини с немного похожей компоновкой. И все ОК с печаткой. Работает без проблем.

Тут компоновка ПЛОХАЯ. Силовик надо сильно подальше от входных цепей, тем более ТОР. Выходные лампы тоже подальше. У Вас тут размазана силовая часть, что очень плохо. Токи большие, по сути все шасси внутри будет лучить на чувствительные входные цепи. А если еще и перегруз, то я Вам не завидую.

Хотел бы взглянуть на его фото компоновки.(если можно)

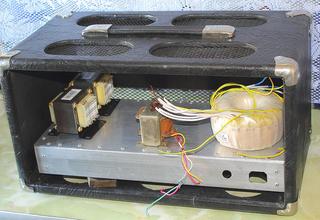

Как видно, я поторопился отвести место силовому (с обвязкой) вон и дырку для питания и предохранителя напилил) . Так как мне поступить ?! Поиграться с компоновкой не получится. Как вы смотрите на экранирование железом ? (в случае возможного фона)

Опять одно и то же бормочете... Дорожки отвалятся, дорожки кривые, бмт на виму менять... А зачем, скажите, бмт запаивать изначально? Чтоб потом менять?  зачем дорожки кривые делать? Нельзя ровные сделать? Нахрена резисторы менять? Обязательно? Нельзя сразу впаять те, что нужно? Нахрена жарить паяльником так, что дорожки отлетают? Нельзя паять аккуратно, нормальным паяльником с настроенной температурой, нормальным припоем, и ровными руками?

Да за тем что всё это вы обязательно будете проделывать ! Обязательно менять номиналы, настраивать выгонять параметры которые вам нужны . Всё не пишите больше ! Мне вам не объяснить, ! Только когда займетесь практически всё поймёте хватит !

[/url]Да за тем что всё это вы обязательно будете проделывать ! Обязательно менять номиналы, настраивать выгонять параметры которые вам нужны . Всё не пишите больше ! Мне вам не объяснить, ! Только когда займетесь практически всё поймёте хватит !

Уважаемый, я всё это проделываю на стадии макетирования, потому, что практически я этим занимаюсь больше, чем вы. А вы начали проект навыворот, с шасси и корпуса. А теперь пытаетесь все свои весьма странные задумки туда запихнуть. Вы действительно считаете, что это правильный подход?
