Автор Тема: Ламповое усиление, делимся полезной информацией.  (Прочитано 150924 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6089
  • Репутация: +645/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1905 : Октября 22, 2023, 20:50:10 »
Цитата: AZG от Октября 22, 2023, 20:02:18
Spero_In_Inteligo, Проще просто дернуть такой фильтр из компового БП нормального, но не рабочего. Там все норм.

Сейчас железо только мое. Нет в принципе потока бу, чтоб даже винтиков накрутить :rolleyes:

Да и в шасси, окно под большой разъем. С лотком предохранителя.

Цитировать
Y-конденсаторы не ставь вообще. И все будет ОК.

Они разборные? т.е. купить/снять и замодить?
« Последнее редактирование: Октября 22, 2023, 20:52:37 от Spero_In_Inteligo »

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3973
  • Репутация: +655/-7
  • хейтер и пессимист :crazy:
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1906 : Октября 22, 2023, 20:59:46 »
Цитата: Spero_In_Inteligo от Октября 22, 2023, 20:50:10
Они разборные? т.е. купить/снять и замодить?
Нет, конечно, не разборный. Азнаур имел в виду самодельный фильтр очевидно :)

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90122
  • Репутация: +9941/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1907 : Октября 22, 2023, 23:28:47 »
Цитата: Alex_SG от Октября 22, 2023, 20:14:33
Добавлю: В описании типа конденсатора будет конкретно написано, что это именно Х или Y конденсатор. Они отличаются от обычных усиленной изоляцией, ну и так по мелочам.

Часто это бывают и обычные серии как у ЭПКОС-а, но с нормировкой на импульс и т.д. Там в даташите как-то встречалось про обычные.

... и добавил:

Spero_In_Inteligo, ДА, я про самодельный. Просто написал откуда можно на халяву сдернуть неплохой готовый фильтр. Притом там на 5-6 ампер минимум.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2637
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1908 : Ноября 03, 2023, 18:22:37 »
Поциент сделал екскремент : PP на 6п9 , Ua -150, Ug2 -75,  Ia (каждого) 15-20мА.

OT Hammond 125 ,  на клемах маркированных 12К8 - максимальное моджо (ступенькой ниже начинает малость жестить, ступенькой выше чуть рыхлеет )

Насколько адекватен/допустим/безопасен для лампы данный режим напряжений?  :o ( даташит лампы читаю, но запутался )
« Последнее редактирование: Ноября 04, 2023, 06:52:28 от surfin bird »

Оффлайн iZEP

  • Живу на форуме
  • *******
  • Сообщений: 24081
  • Репутация: +12315/-217
  • .._. .__. .. __.. _.. .._
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1909 : Ноября 03, 2023, 22:44:57 »
surfin bird, ничё не превышено, всё гуд. Анодка  2 сетка ток прям курорт

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2637
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1910 : Ноября 04, 2023, 06:50:33 »

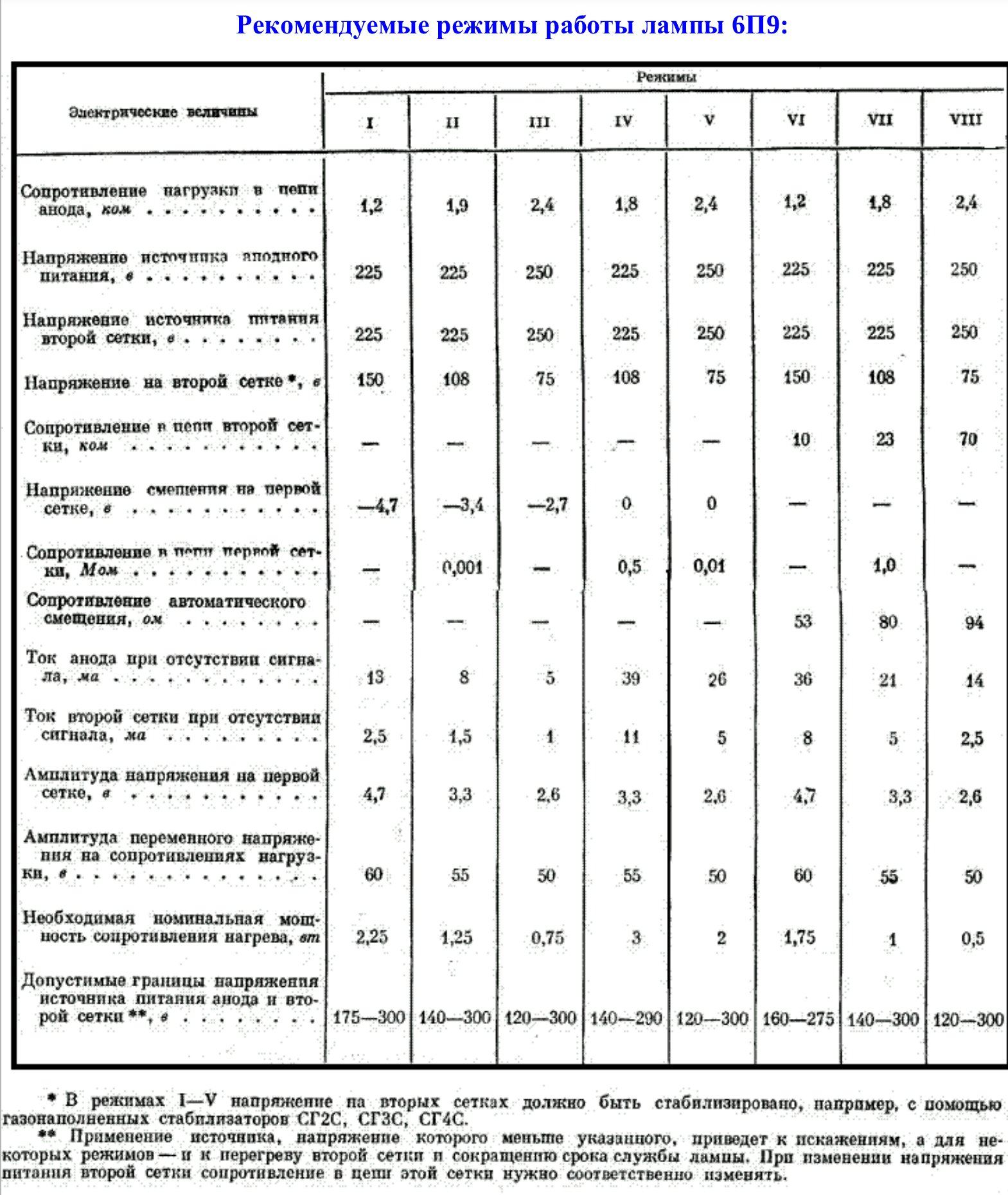

Вот эта сноска с двумя ** под таблицей смущает

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8125
  • Репутация: +2391/-17
  • Atypique
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1911 : Ноября 04, 2023, 07:34:27 »
Цитировать
максимальное моджо (ступенькой ниже начинает малость жестить, ступенькой выше чуть рыхлеет )

Если обнаружено моджо, то его непременно надо показать миру или аудио/видеозаписью, или серией картинок в процессе:
1) Цепляемся за динамик (или за его эквивалент) осциллом;
2) подаём на гитарный вход синус (допустим, 10 mV / 400 Hz) и увеличиваем его до тех пор, пока не появятся чуть заметные искажения и делаем снимок;
3) увеличиваем сигнал на 10 дБ (в 3 раза), то есть 30 мВ и делаем ещё снимок;
4) увеличиваем сигнал на 10 дБ (в 3 раза), то есть 100 мВ и делаем ещё снимок;
5) увеличиваем сигнал на 10 дБ (в 3 раза), то есть 300 мВ и делаем ещё снимок;
Если дальнейшие метаморфозы сигнала прекратились, тогда на этом можно остановиться.
Есть смысл для полноты картины проделать то же самое с частотой 100 Hz ;)

Оффлайн Umnick

  • Опытный
  • ****
  • Сообщений: 655
  • Репутация: +121/-3
  • Генератор бреда
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1912 : Ноября 04, 2023, 07:47:06 »
Цитата: Geezer от Ноября 04, 2023, 07:34:27
Если обнаружено моджо, то его непременно надо показать миру или аудио/видеозаписью, или серией картинок в процессе:
1) Цепляемся за динамик (или за его эквивалент) осциллом;
2) подаём на гитарный вход синус (допустим, 10 mV / 400 Hz) и увеличиваем его до тех пор, пока не появятся чуть заметные искажения и делаем снимок;
3) увеличиваем сигнал на 10 дБ (в 3 раза), то есть 30 мВ и делаем ещё снимок;
4) увеличиваем сигнал на 10 дБ (в 3 раза), то есть 100 мВ и делаем ещё снимок;
5) увеличиваем сигнал на 10 дБ (в 3 раза), то есть 300 мВ и делаем ещё снимок;
Если дальнейшие метаморфозы сигнала прекратились, тогда на этом можно остановиться.
Есть смысл для полноты картины проделать то же самое с частотой 100 Hz ;)


Но ведь М О Д Ж О tm исключительно субъективен...

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8125
  • Репутация: +2391/-17
  • Atypique
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1913 : Ноября 04, 2023, 07:51:32 »
Цитировать
Но ведь М О Д Ж О tm исключительно субъективен

Оно существует в виде труднообъяснимой приятности звука ;)

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3973
  • Репутация: +655/-7
  • хейтер и пессимист :crazy:
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1914 : Ноября 04, 2023, 07:57:03 »
Цитата: Umnick от Ноября 04, 2023, 07:47:06

Но ведь М О Д Ж О tm исключительно субъективен...
Спектральный (гармонический) анализ поможет отцам русской демократии :)

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2637
  • Репутация: +470/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1915 : Ноября 04, 2023, 10:17:17 »
В данном случае, под моджо подразумевал наиболее оптимальное с точки зрения поциента звучание при изменении значений приведенки ( путем коммутаций обмоток вторички H125 ) Ранее этот же РР был опробован с анодкой 300, теперь ради любопытства переключил анодку на 150В.
Хотелось бы уточнить, не яаляется ли такая не штатная анодка губительной для лампы, а так же насколько  выбранное поциентом значение Raa близко/далеко от Raa  сугубо расчетного, математического если так можно выразится?  :crazy:



« Последнее редактирование: Ноября 04, 2023, 10:24:44 от surfin bird »

Оффлайн iZEP

  • Живу на форуме
  • *******
  • Сообщений: 24081
  • Репутация: +12315/-217
  • .._. .__. .. __.. _.. .._
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1916 : Ноября 04, 2023, 15:23:44 »
surfin bird, ты определи в каком из табличных режимов получается работа.(от одного до восьми) И тогда померив напряжение  второй сетки, поймём, будет ли она перегреваться))

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3973
  • Репутация: +655/-7
  • хейтер и пессимист :crazy:
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1917 : Ноября 04, 2023, 15:36:09 »
Да вот как бы ни в одном режиме ни для какой лампы я не припоминаю, чтобы напряжение второй сетки было равно половине напряжения на аноде ???
Вот если иногда повыше в пределах 10в да, бывает, или немного ниже.
Или я что-то не так понял в описании?

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8125
  • Репутация: +2391/-17
  • Atypique
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1918 : Ноября 04, 2023, 15:43:13 »
Цитировать
под моджо подразумевал наиболее оптимальное с точки зрения поциента звучание

Так звучание можно зафиксировать и исследовать, разве нет? :)

Онлайн Bulldozerrr

  • Эксперт
  • *****
  • Сообщений: 2808
  • Репутация: +351/-21
Re: Ламповое усиление, делимся полезной информацией.
« Ответ #1919 : Ноября 04, 2023, 15:51:05 »
Цитата: Geezer от Ноября 04, 2023, 15:43:13
Так звучание можно зафиксировать и исследовать, разве нет? :)
Вот только овцеллографф в этом ничем особо не поможет.
