Автор Тема: Микро Торпедо лайв из желудей и спичек.  (Прочитано 69775 раз)

0 Пользователей и 2 Гостей просматривают эту тему.

Оффлайн vasilius

  • Эксперт
  • *****
  • Сообщений: 2013
  • Репутация: +451/-1
  • www.st-rock.com
    • st.Rock
Re: Микро Торпедо лайв из желудей и спичек.
« Ответ #120 : Января 24, 2016, 15:10:30 »
KMG, так да - но я говорю только про линейный выход
давай в скайп\аську?

я видимо зря считаю что в линию нужно скомпенсированый сигнал подавать..
если так, то да - все как ты и говоришь - достаточно просто делитель с выхода, как обычно это сделано с реальным кабом
« Последнее редактирование: Января 24, 2016, 15:17:15 от vasilius »

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 1789
  • Репутация: +282/-3
  • GuitarPlayer.Ru fan!
Re: Микро Торпедо лайв из желудей и спичек.
« Ответ #121 : Января 24, 2016, 19:18:05 »
Чё это в аську-то? Продолжайте тут.
"И помедленней, я записываю..."
 :write_mail:

Оффлайн vasilius

  • Эксперт
  • *****
  • Сообщений: 2013
  • Репутация: +451/-1
  • www.st-rock.com
    • st.Rock
Re: Микро Торпедо лайв из желудей и спичек.
« Ответ #122 : Января 24, 2016, 19:41:27 »
Чё это в аську-то? Продолжайте тут.
"И помедленней, я записываю..."
 :write_mail:

я не верно полагал, что в линию сигнал нужно компенсировать
Поэтому, как и говорил KMG - делитель нужно делать относительно земли.

Оффлайн Proks206

  • Опытный
  • ****
  • Сообщений: 575
  • Репутация: +47/-1
  • Бог в помощь
Re: Микро Торпедо лайв из желудей и спичек.
« Ответ #123 : Января 25, 2016, 20:38:53 »
Проанализировав схемы KMG и Кемпфа нашел несколько различий, Михаил катушку 680 uH зашунтировал сопротивлением в 30 Ом, у Виктора же никакого шунтирования нет, ну и резистивная нагрузка включена у Михаила второй после RL цепочки, хотя это вобще не принципиально так понимаю? Задался вопросом, почему же такие различия и как они отразятся на конечном результат? Ну и второй вопрос, если делать аттенюатор и линейный выход, куда подключать нижнюю ногу потенциометра линейного выхода если смотреть на схему Кемпфа, на землю или же на точку между R2 и R3?

Оффлайн Proks206

  • Опытный
  • ****
  • Сообщений: 575
  • Репутация: +47/-1
  • Бог в помощь
Re: Микро Торпедо лайв из желудей и спичек.
« Ответ #124 : Февраля 07, 2016, 16:14:39 »
И все таки, подскажите пожалуйста как будет выглядеть линейный выход в аттеньюаторе по схеме Кемпфа? Схему прилагаю, можно ли делать так или нужно ставить переключатель, который будет шунтировать 0,5 ом?

Оффлайн vasilius

  • Эксперт
  • *****
  • Сообщений: 2013
  • Репутация: +451/-1
  • www.st-rock.com
    • st.Rock
Re: Микро Торпедо лайв из желудей и спичек.
« Ответ #125 : Февраля 07, 2016, 18:45:21 »
Proks206, так как на картинке - верно

Оффлайн KMG

  • Опытный
  • ****
  • Сообщений: 844
  • Репутация: +109/-0
  • completely insane
    • KMG personal page
Re: Микро Торпедо лайв из желудей и спичек.
« Ответ #126 : Февраля 07, 2016, 18:45:52 »
Шунтирование L1 зависит от ее добротности. Я подбирал под конкретную катушку при сравнении с реальным кабинетом.

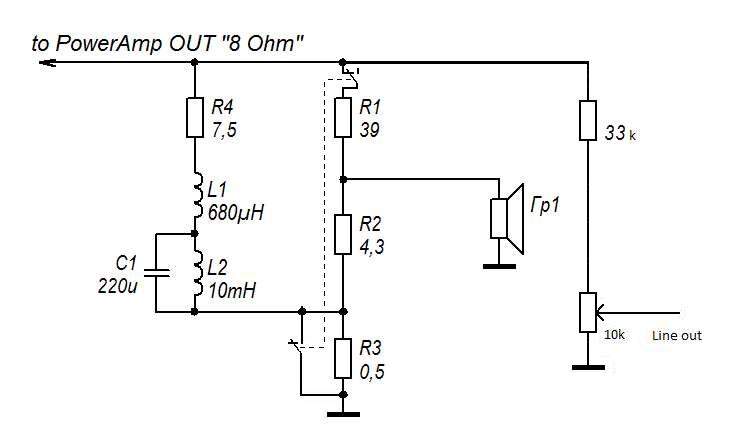

Ну если хочется переключатель аттенюатор-лоадбокс, можно сделать так:

Оффлайн vasilius

  • Эксперт
  • *****
  • Сообщений: 2013
  • Репутация: +451/-1
  • www.st-rock.com
    • st.Rock
Re: Микро Торпедо лайв из желудей и спичек.
« Ответ #127 : Февраля 07, 2016, 18:54:18 »
KMG, а зачем этот переключатель
судя по спайсу, что с нагрузкой, что без - картина не меняется вроде

Оффлайн Proks206

  • Опытный
  • ****
  • Сообщений: 575
  • Репутация: +47/-1
  • Бог в помощь
Re: Микро Торпедо лайв из желудей и спичек.
« Ответ #128 : Февраля 07, 2016, 18:54:56 »
Спасибо!  А без переключателя можно и чем это чревато?

Оффлайн KMG

  • Опытный
  • ****
  • Сообщений: 844
  • Репутация: +109/-0
  • completely insane
    • KMG personal page
Re: Микро Торпедо лайв из желудей и спичек.
« Ответ #129 : Февраля 07, 2016, 19:17:09 »
vasilius, ты неправильно симишь там НЕ РЕЗИСТОР (R5 на твоей схеме) а ДИНАМИК!!! Для симуляции подключи вместо R5 такой-же RLC, как и основной. Просто отключение динамика от аттенюатора меняет ачх на выходе уся.

Оффлайн vasilius

  • Эксперт
  • *****
  • Сообщений: 2013
  • Репутация: +451/-1
  • www.st-rock.com
    • st.Rock
Re: Микро Торпедо лайв из желудей и спичек.
« Ответ #130 : Февраля 07, 2016, 21:50:09 »
KMG,
ну вот вместо динамика :
- реактивная нагрузка
- просто резистор
- без нагрузки
- без нагрузки + делитель на линию
- с реактивной нагрузкой и делителем

по АЧХ не меняется, только незначительное по уровню, чем можно пренебречь


Оффлайн KMG

  • Опытный
  • ****
  • Сообщений: 844
  • Репутация: +109/-0
  • completely insane
    • KMG personal page
Re: Микро Торпедо лайв из желудей и спичек.
« Ответ #131 : Февраля 08, 2016, 16:40:44 »
Проверил, отключение каба в режиме аттенюатора действительно дает небольшое изменение.
А вот разница на выходе уся между просто кабом/лоадбоксом и аттенюатором имеет существенную разницу.

Оффлайн vasilius

  • Эксперт
  • *****
  • Сообщений: 2013
  • Репутация: +451/-1
  • www.st-rock.com
    • st.Rock
Re: Микро Торпедо лайв из желудей и спичек.
« Ответ #132 : Февраля 08, 2016, 18:04:05 »
KMG, а в чем разница? по АЧХ или по громкости?
интересно просто
по симу получается разница  по громкости в 1,5 дБ

« Последнее редактирование: Февраля 08, 2016, 18:06:12 от vasilius »

Оффлайн KMG

  • Опытный
  • ****
  • Сообщений: 844
  • Репутация: +109/-0
  • completely insane
    • KMG personal page
Re: Микро Торпедо лайв из желудей и спичек.
« Ответ #133 : Февраля 08, 2016, 20:05:25 »
Убери из второй схемы 0.5 Ом на землю (хотя это и не принципиально) и совмести кривые 1-й и 2-й схемы по уровню на 130 Гц (высокоомным делителем с выхода 2-й схемы)
Получишь примерно 1 дБ разницы на резонансе и ВЧ подъеме.

Оффлайн vasilius

  • Эксперт
  • *****
  • Сообщений: 2013
  • Репутация: +451/-1
  • www.st-rock.com
    • st.Rock
Re: Микро Торпедо лайв из желудей и спичек.
« Ответ #134 : Февраля 08, 2016, 21:07:48 »
KMG, 0.5 убирать особо нет смысла - он же часть от 7,5Ом (вернее от торе-ких 8Ом, но это действительно не принципиально)
совместил - там разница по симу 0,6дБ, совмещал по 300-400Гц, по 130 не то...
интересно на слух эти 0,6дБ на пиках будет слышно?


хотя можно как АМТ сделать на контактах джека такое переключение  - обрывать делитель аттенюатора
« Последнее редактирование: Февраля 08, 2016, 21:31:32 от vasilius »
