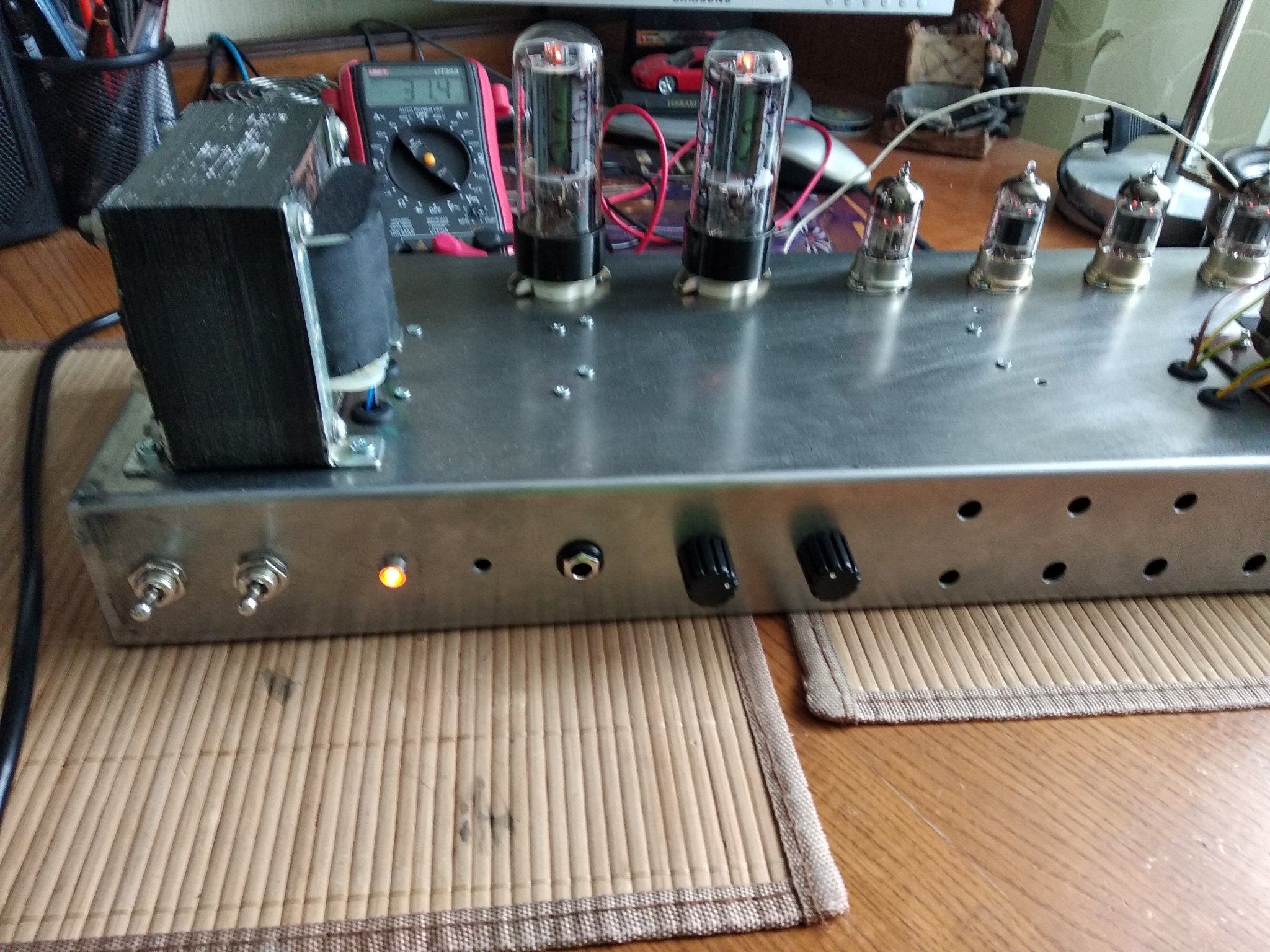

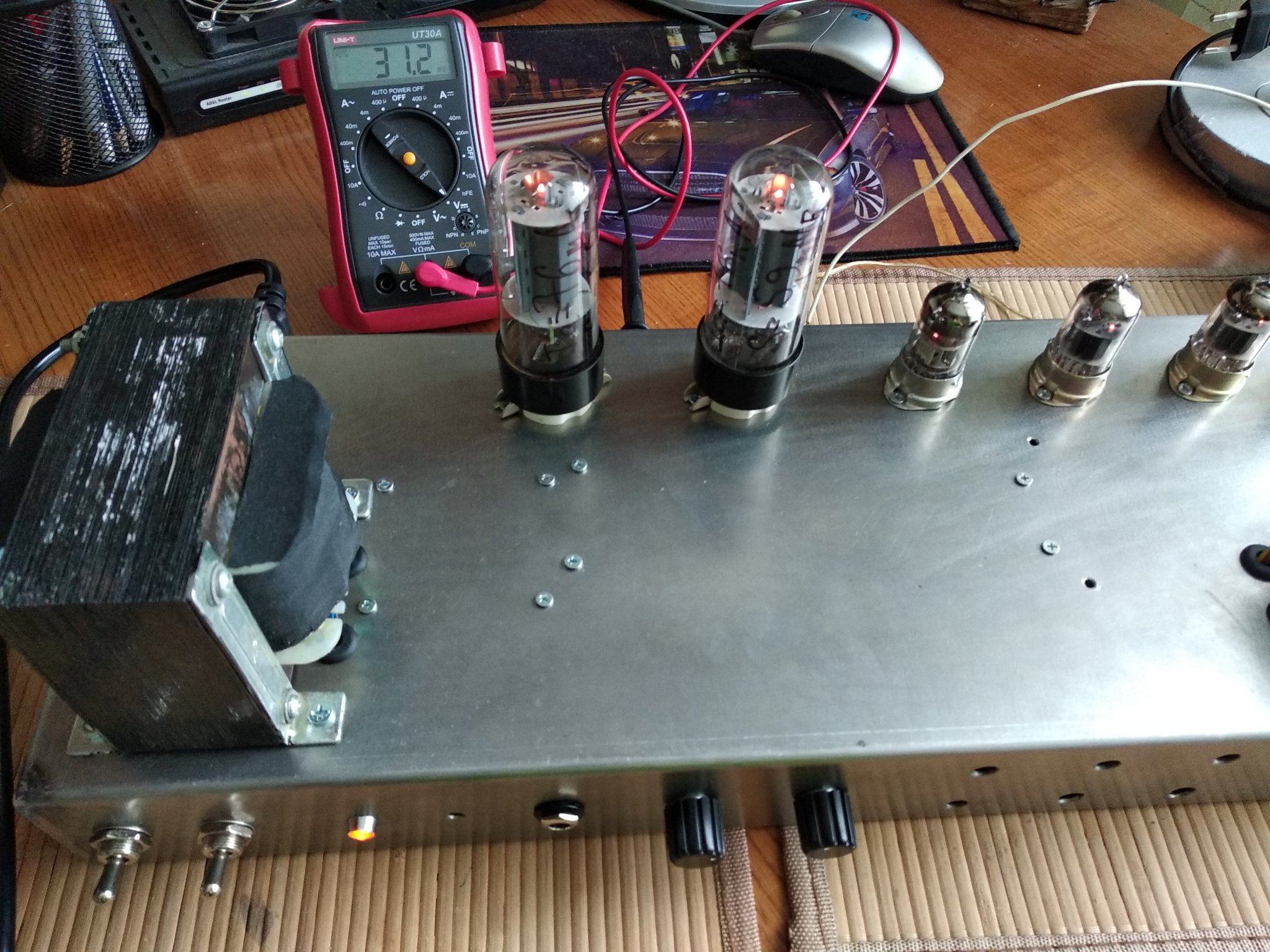

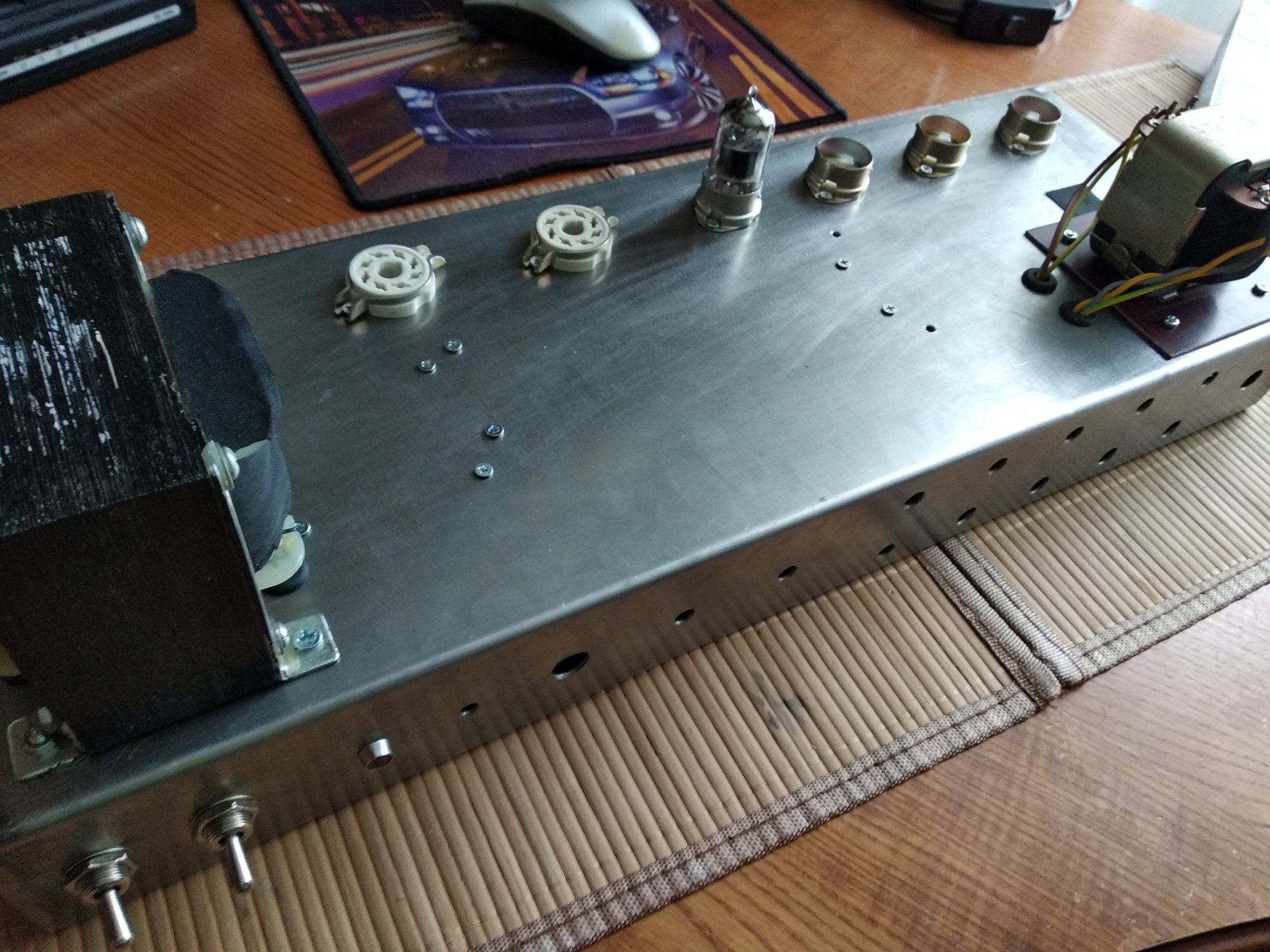

Распаял полностью оконечник, и всё питание.Осталось только распаять преамп. Накал пока посадил на землю через 100 Ом. Если будет фон- сделаю поднятие накала на 60В, это не проблема.

Еще не запускал , не знаю

High Hopes, я уже много раз писал, что цепи смещения надо перенастраивтаь под конкретные лампы. Регулятор смещения на середину. Вместо гасящего резитора 15К ставишь пот на 25к линейный по реостатной схеме. Сначала выставляешь максимальное напряжение. И рулишь его под требуемый ток на этих лампах. Точность нам не важна. Любое близкое значение. Например 35 мА. Отпаиваем пот, измеряем его сопротивление и вместо него ближайшее постоянное сопротивление. Затем настраиваем смещение уже штатным подстроечником.

High Hopes, молодец, начало положено! Дальше самое сложное

High Hopes- молодец! Ну ты чёньть по подробнее (про разнице с фирмой например) написал бы, а?

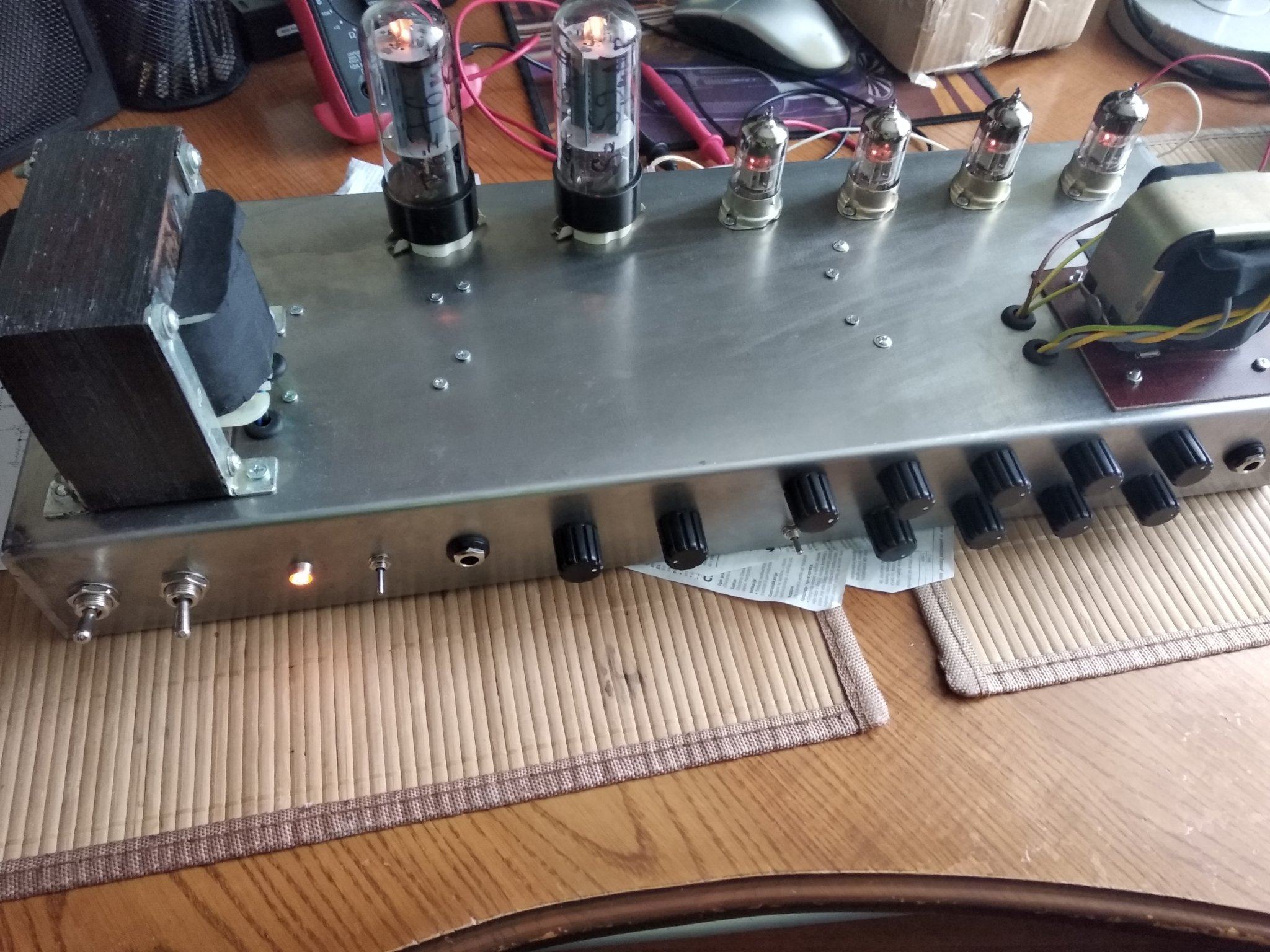

Ну что я могу сказать .. понятно что отличия от оригинала есть. Но аппарат звучит как ламповый усилитель, и это главное. Цель была сделать более менее универсальный усилитель с хорошим мощником , с возможностью переключения ламп в преампе с 6н2п на 12ах7 , минимальными габаритами и на 2 канала . Пока тестил только на домашней громкости , дальше - очень громко. Выходник в принципе очень даже ничего , я домотал только витков 20 вторички для нужной приведенки под 6п3с . частоты отыгрывает , баса немного мало конечно ну это понятно по его габаритам . Но на хайгейне даже этот ТВЗ1-6 приятно удивил , думал будет хуже звучать , глуше.  Потом может и сам намотаю с нормальной вторичкой .
 Схема мощника от маршала 2204 , отличия только в цепи смещения для диапазона от

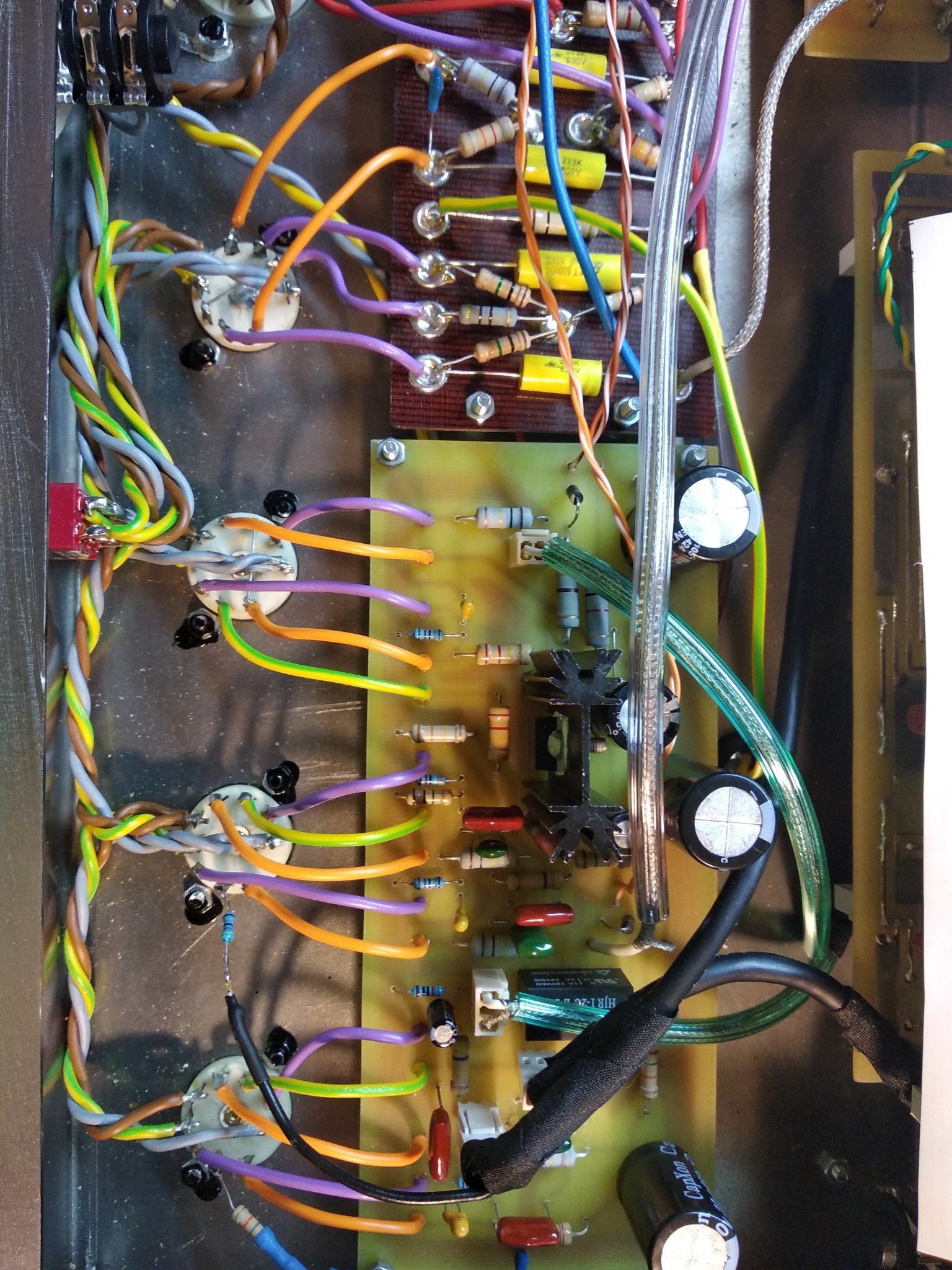

--30 до -45 В. Схема преампа - классический ректифаер , красный канал + чистый Фендер твин . я только развел свою печатку по свои габариты шасси . Или та же схема Слоректы только на 2 канала , без кранча.Питание накала переменной 6.3 в. Питание реле 24 в от обмотки смещения с кренкой на 24 в. Ну и ещё есть вход в мощник .

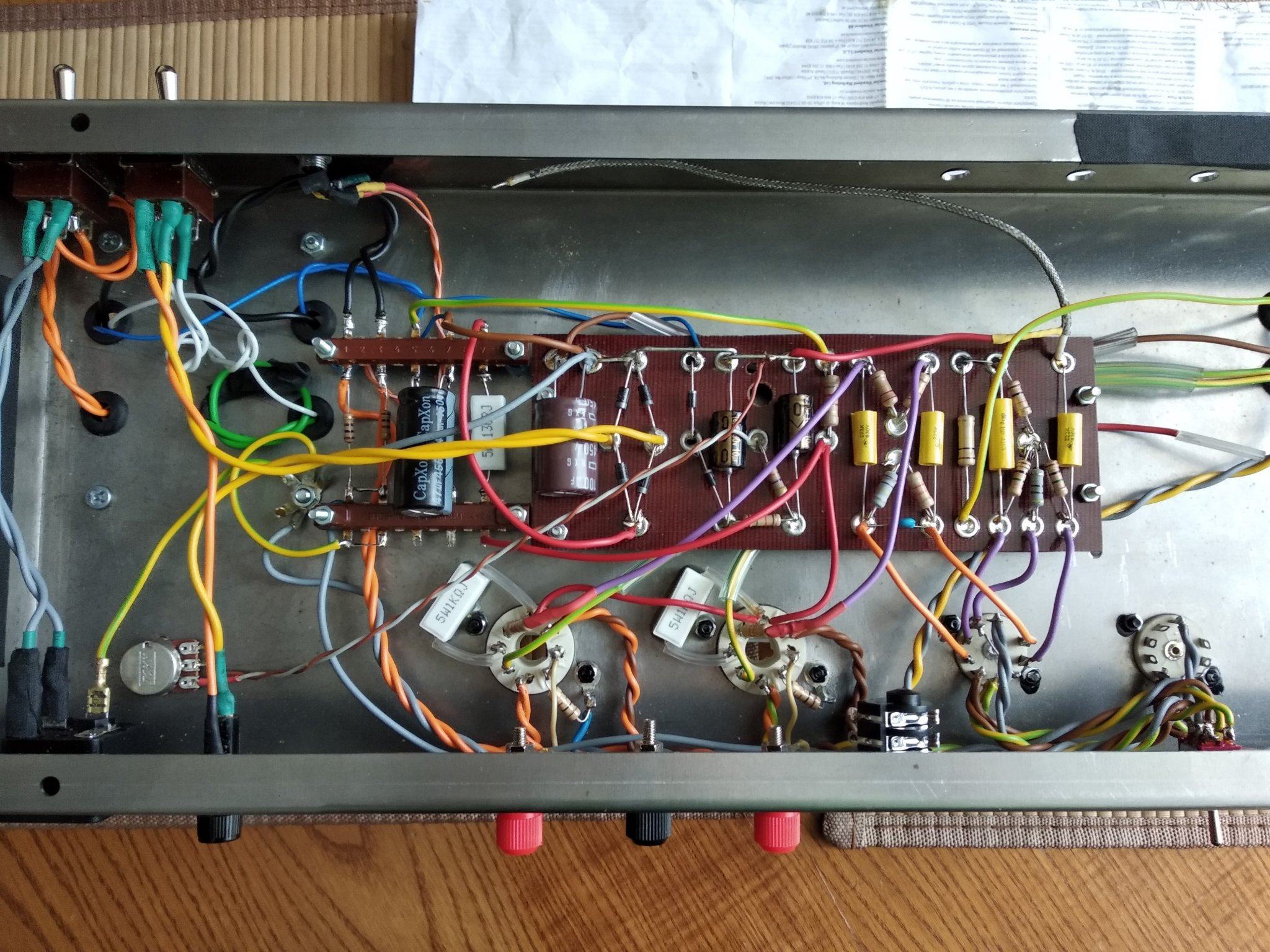

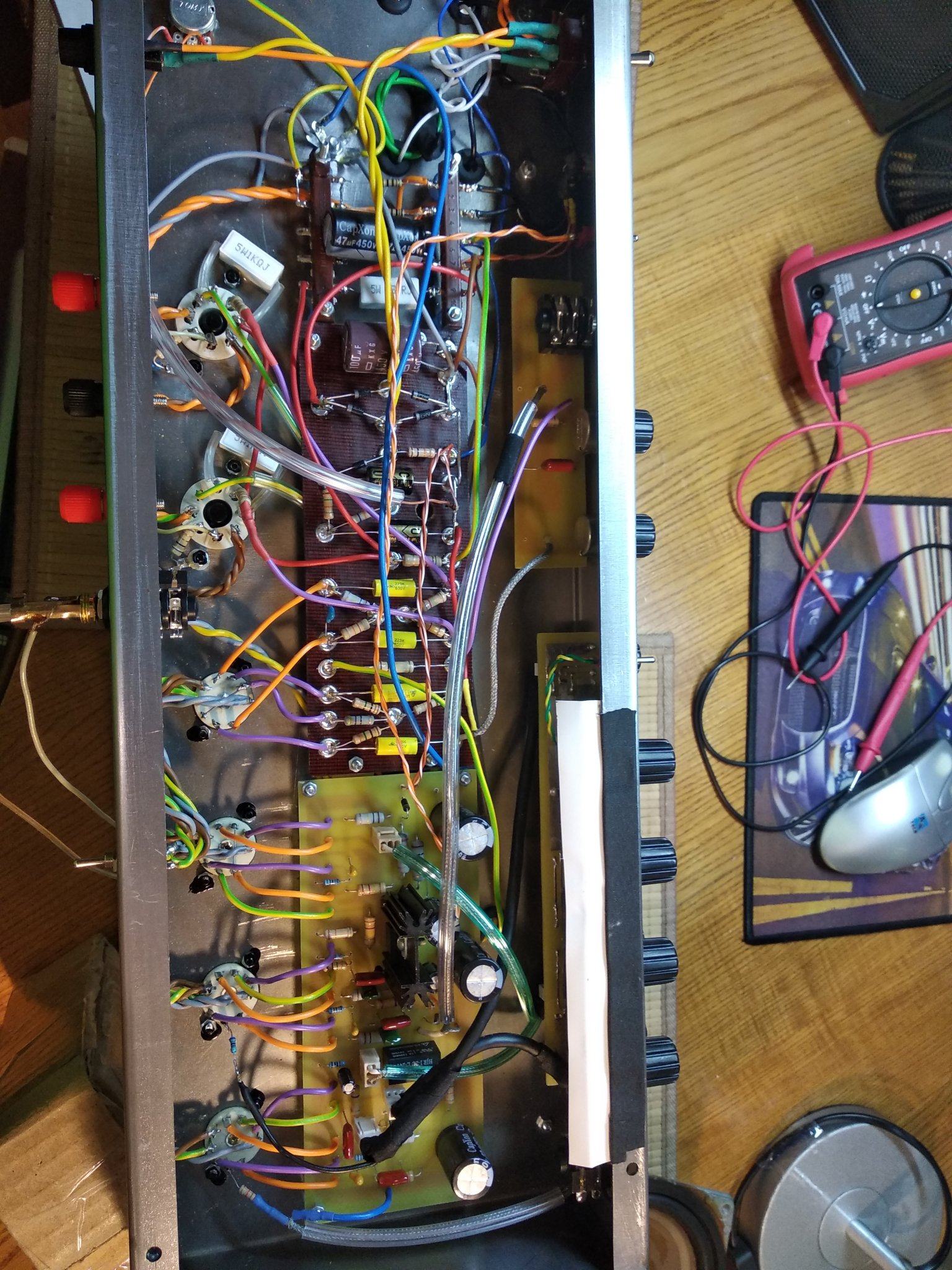

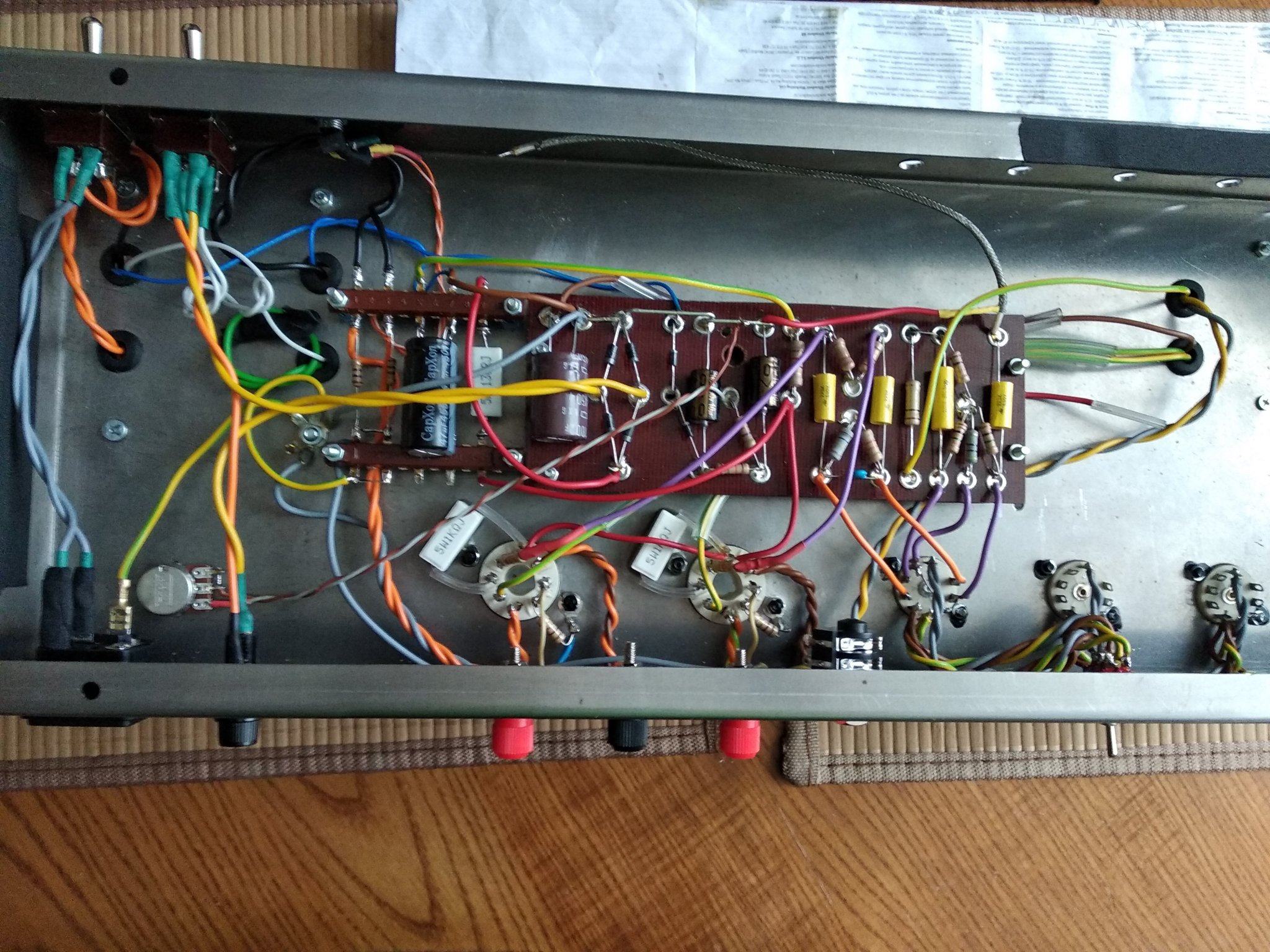

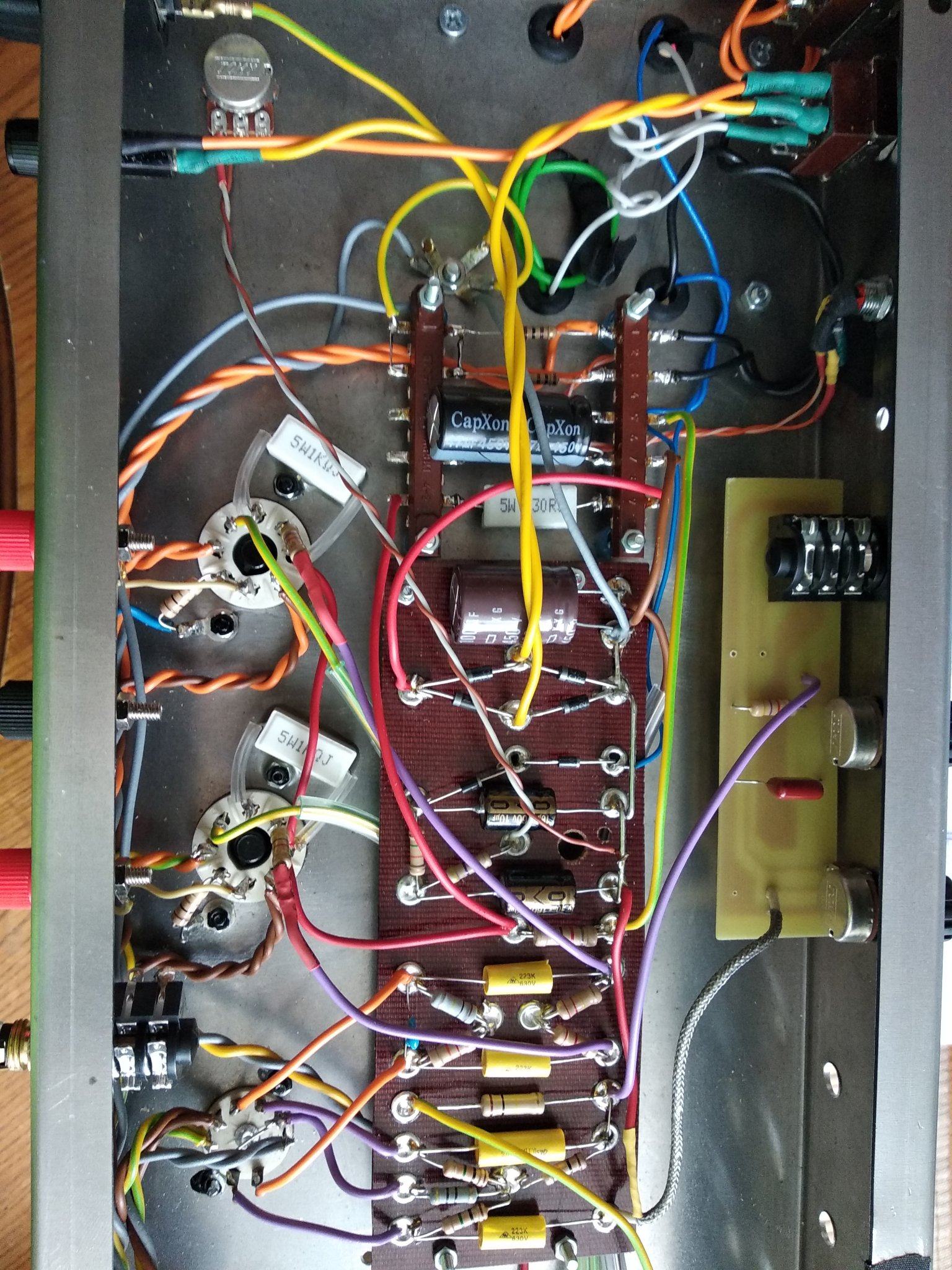

Спасибо, я и сам вижу что не очень аккуратно по укладке проводов , может и уложу как то получше. Но все сигнальные там экранированные , остальные это анодные, земли и на коммутацию, ничего криминального, самовозбудов и свистов не ловят. Не умею я ровно укладывать провода в усилителях чтобы было как под линеечку. ) но зато стараюсь делать все по главным правилам монтажа

... и добавил:

Есть небольшой фон , как будто где-то не припаяна земля, хотя все земли на общей есть. Фон есть и на чистом, и на перегрузе, хотя кажется на хай-гейне его даже меньше )) Дросселя пока нет,поставил вместо него пока 130 Ом 5 Вт. Не то что этот фон меня сильно напрягает, при игре не слышно,но хочется устранить. Фон идёт именно из преампа, так как при включении в вход мощника тишина полная. Может это фон от накала переменкой , но в моем самодельном Маршале 800-ке тоже накал переменкой, и фона вообще нет никакого. Так что грешу на отсутствие дросслея, ну и ещё один фильтрующий конденсатор 47 мкФпосле фазика -перед преампом у меня на проводах протянут, думаю может с ним ещё помудрить
