Re: Мой мини Ректифаер на 6П3С
« Ответ #45 : Марта 24, 2021, 11:09:31 »
High Hopes, ничего не значит

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Мой мини Ректифаер на 6П3С
« Ответ #46 : Марта 24, 2021, 11:10:27 »
Стадион так стадион )))

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2057
  • Репутация: +366/-4
  • GuitarPlayer.Ru fan!
Re: Мой мини Ректифаер на 6П3С
« Ответ #47 : Марта 24, 2021, 14:21:17 »
Фон, светятся по разному...
Мистер, проверьте выходные лампы на предмет сопротивления между катодом и подогревателем.
Бывает сетка провиснет на катод в каком-то месте, СТ уплывает и лишняя земля начинает шуметь.

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Мой мини Ректифаер на 6П3С
« Ответ #48 : Марта 24, 2021, 20:11:02 »

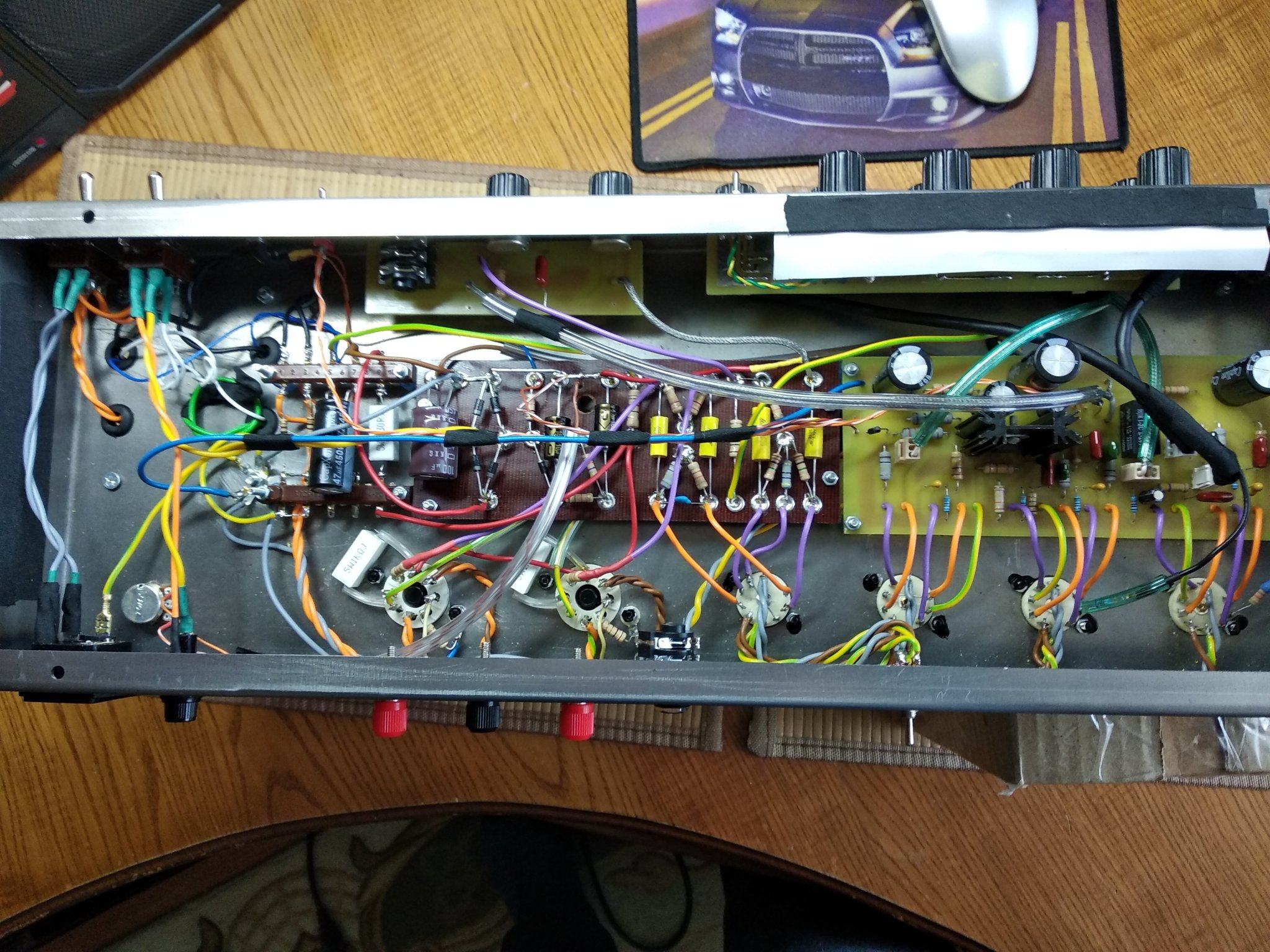

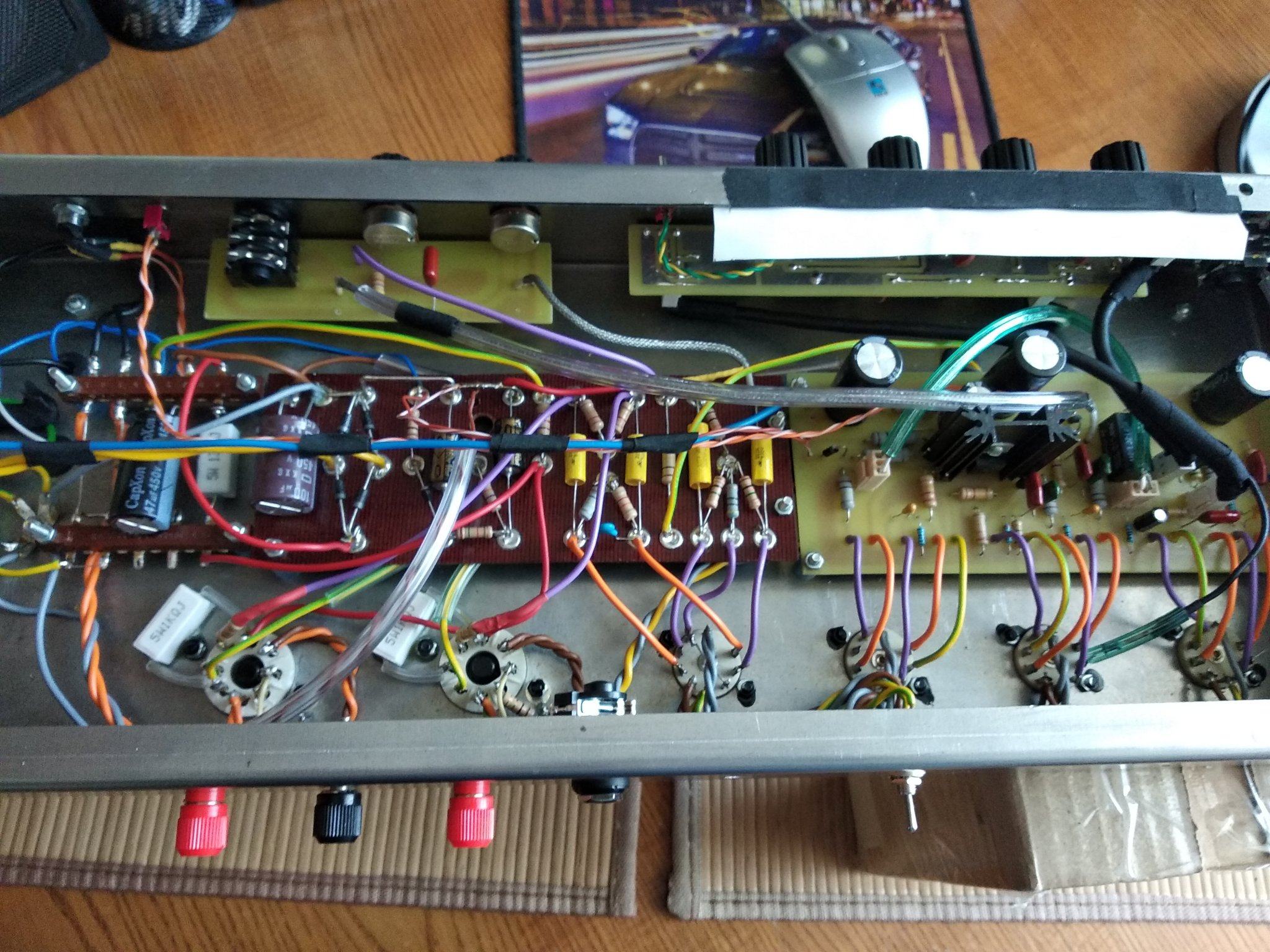

Проверю конечно , но лампы 6п3с абсолютно новые , продавец ещё и подобрал их в пару. По звуку мощника- все отлично вообще , ничего не гудит , звучит оконечник как надо. Небольшой фон идёт от преампа, ну это может поборем как то. Пробовал отпаять питание на реле , цеплял земляной провод от преампа к другим точкам - этот фон без изменений , не прошел. Думаю может я на плате не очень правильно землю развел , но там она не замкнута , разорвана , есть полигоны большие земли даже не знаю уже чё фонит , да ещё и на чистом где фона вообще не должно быть . И кстати ещё сначала при включении очень сильно шуршит в динамике мастер громкость от оконечника даже ближе к минимуму громкости  , потом это проходит как покручу папу раз. Поты все новые
« Последнее редактирование: Марта 24, 2021, 20:22:58 от High Hopes »

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2057
  • Репутация: +366/-4
  • GuitarPlayer.Ru fan!
Re: Мой мини Ректифаер на 6П3С
« Ответ #49 : Марта 24, 2021, 20:24:20 »
Значит ошибки в разводке платы, монтаже, питании. Ищи.

... и добавил:

И лампы. Иногда экономия превращается в такой увлекательный квест... ;D
« Последнее редактирование: Марта 24, 2021, 20:27:04 от Алексей Ф »

Онлайн M1g

  • Ветеран форума
  • ******
  • Сообщений: 6516
  • Репутация: +1665/-205
  • The MUTILATOR
Re: Мой мини Ректифаер на 6П3С
« Ответ #50 : Марта 24, 2021, 20:32:58 »
High Hopes, есть проверенная подобранная пара 6п3се, если что в ЛС

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Мой мини Ректифаер на 6П3С
« Ответ #51 : Марта 25, 2021, 09:55:06 »

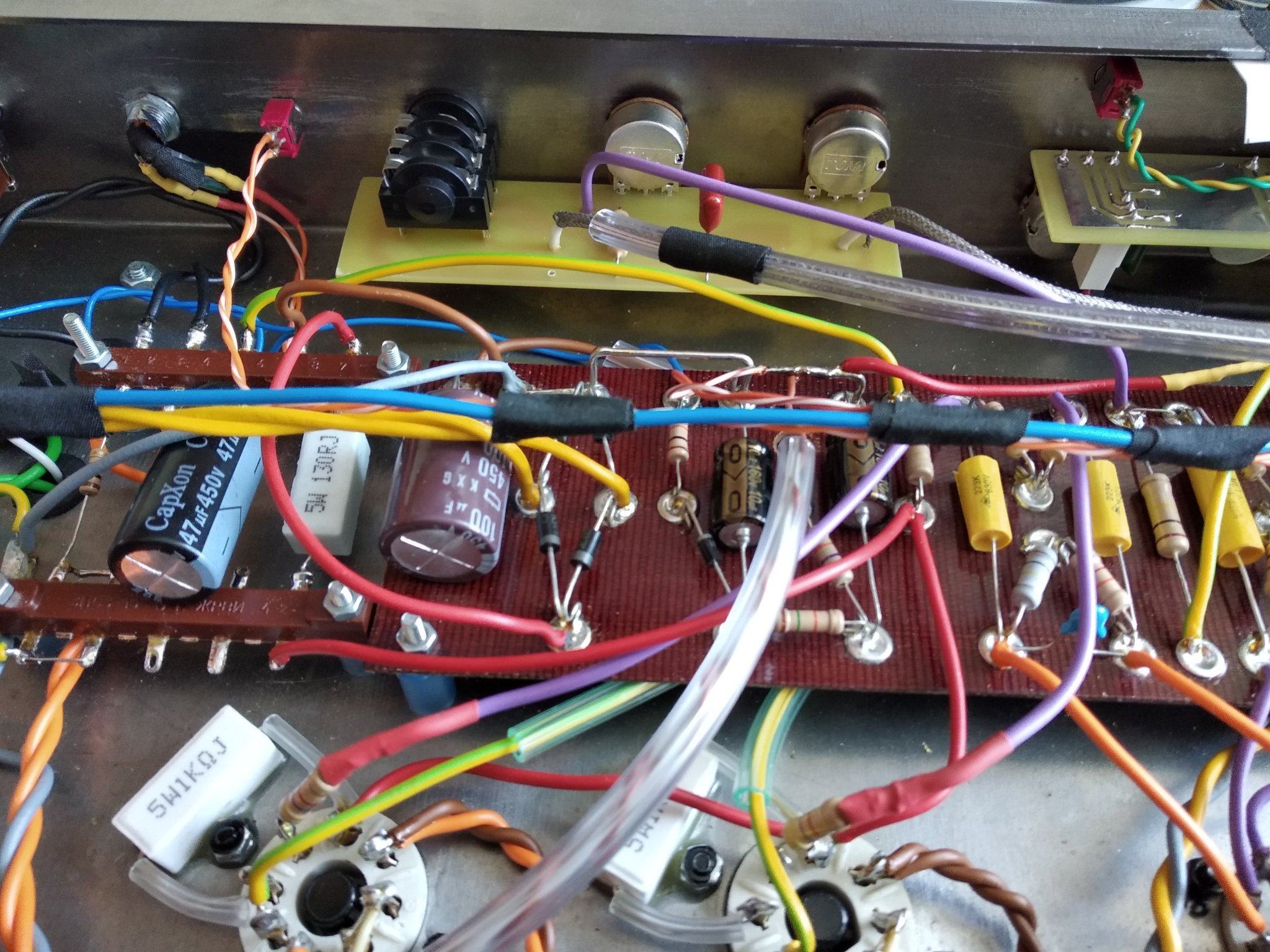

Кажется я понял отчего фон . Я не соединил земляные экраны проводов от выхода преампа с входом в мощник ( то есть экран от выхода преампа с экраном входа в мощник , надеюсь правильно выразился ), на плате с мастером громкости и презенсом , так как подумал что там будет земляная петля. Но ее не будет так как по шасси она не идёт .  А земляной минусовой  провод от преампа только идёт на общую звезду.  От этого наверное и сильное шуршание пота мастера ближе к закрытому  положению , и фон на чистом - земли преампа и мощника не соединённые же !!! Так что попробую припаять
« Последнее редактирование: Марта 25, 2021, 10:01:57 от High Hopes »

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Мой мини Ректифаер на 6П3С
« Ответ #52 : Марта 25, 2021, 11:02:26 »
High Hopes, на выходе преампа уровень сигнала уже такой, что ему пофигу на внешние наводки. И шуршание не от этого, а от потенциалов на обкладках проходных емостей. Собственно и экраны внутри монтажа не от фона, а для исключения фидбеков на больших гейнах.

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Мой мини Ректифаер на 6П3С
« Ответ #53 : Марта 25, 2021, 11:09:23 »
Оно то так конечно, но соединить я все равно попробую , нечего терять )) Даже если смотреть по схеме то земли преампа и мощника должны соединяться на первой ноге пота мастера громкости

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Мой мини Ректифаер на 6П3С
« Ответ #54 : Марта 25, 2021, 11:15:56 »
High Hopes, попробуй пока откинуть мощник, если по твоим словам с ним все в порядке, подключи преамп к чемунибудь другому и проверь на наличие фона. Если пропадет, то ищи проблему в возможных земляных петлях между предом и концом. Если не пропадет, попробуй поиграть вариантами фильтрации - емкости побольше, дроссели, даже другой источник питания попробовать, ну и т.д. Ну и по результатам эксперимента уже думать, как это реализовать в самом устройстве

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Мой мини Ректифаер на 6П3С
« Ответ #55 : Марта 25, 2021, 11:18:22 »
Ок спасибо попробую конечно , тоже была мысль что ещё силовик сам может быть причиной фона, хотя на гитару он лучит только с полуметра или даже меньше , и ток ХХ у него около 40 мА . Сам мощник вообще не фонит если отключаю преамп на гнезде входа в мощник . Пробовал подключать внешний преамп Богнерр Шарп - фонит мне кажется так же , но он и фонил в другой мощник от другого лампача тоже ))
Попробовал я замкнуть экраны входа в мощник и выхода преампа - вообще ничего не дало, без изменений. Я вот думаю может ещё не хватает экранировки шасси снизу под  подвалом , то что к корпусу клеится - хай Гейн всё-таки ?) Заметил что с хорошо экранированной гитарой фона меньше значительно , только шум ламп . Так что думаю на этом остановлюсь , не буду мучить моего пациента ))
« Последнее редактирование: Марта 25, 2021, 17:14:06 от High Hopes »

Оффлайн Igorlysikov

  • Частый посетитель
  • **
  • Сообщений: 242
  • Репутация: +54/-0
Re: Мой мини Ректифаер на 6П3С
« Ответ #56 : Марта 25, 2021, 18:38:22 »
High Hopes,  Это стоит тот силовой трансформатор  без экранной обмотки?
В интернетах пишут, что может помочь блокировка выпрямительных диодов конденсаторами или использование "быстрых" диодов в выпрямителе. Сам я  такое не пробовал, так как без экранной обмотки трансформаторы в своих изделиях просто не рассматриваю.
----------------
Вот как-то при сборке провел натурный эксперимент на очередном чампоиде:
Отключены от массы экранная и накальная - фонит сильно.
Подключена накальная, экранная  нет - фонит умеренно
Подключена экранная, накальная нет - фонит умеренно
Подключены к шасси обе - фона нет вообще. Клетка Фарадея для вторички.
===================
Я сменил ник, бывший "Сынишка"
« Последнее редактирование: Марта 25, 2021, 18:39:58 от Igorlysikov »

Оффлайн oxigen

  • Эксперт
  • *****
  • Сообщений: 1357
  • Репутация: +344/-1
  • Если нельзя, но очень хочется, то можно
Re: Мой мини Ректифаер на 6П3С
« Ответ #57 : Марта 25, 2021, 18:55:10 »
High Hopes, Да "приподними" уже накал преда, дел на полчаса. Ведь советовали же уже. А еще лучше подстроечное сопротивление 1-2к на концы накальной обмотки, а на средний вывод положительное +40-50в относительно шасси.

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Мой мини Ректифаер на 6П3С
« Ответ #58 : Марта 25, 2021, 19:05:17 »
Цитата: oxigen от Марта 25, 2021, 18:55:10
Заметил что с хорошо экранированной гитарой фона меньше значительно , только шум ламп ...
Так, а вот с этого места поподробнее...
Я конечно глупость сейчас спрошу, но...  А как у тебя вход преампа организован? Он замыкается при вынутом джеке? Или все эти жалобы на фон при открытом входе?
« Последнее редактирование: Марта 25, 2021, 19:08:03 от alkuz »

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Мой мини Ректифаер на 6П3С
« Ответ #59 : Марта 25, 2021, 19:17:49 »
Ну конечно вход замыкается при отключении. На входном гнезде замыкается, все как всегда . Накал могу поднять , попробую. Да, транс тот что сам мотал . Диоды в мосте стоят ультрафасты , FR402, или что-то такого плана . Спасибо все за советы )
« Последнее редактирование: Марта 25, 2021, 19:21:38 от High Hopes »
