Автор Тема: Мой мини Ректифаер на 6П3С  (Прочитано 19513 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Мой мини Ректифаер на 6П3С
« Ответ #210 : Июня 20, 2021, 12:53:15 »
Ну вообщето в моих 6П3с 1 вывода нет.. я вот ещё думаю что может быть плохой контакт катодных резисторов 1 ом с шасси, хотя все делалось на совесть , и закрутил хорошо винты
« Последнее редактирование: Июня 20, 2021, 12:56:04 от High Hopes »

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Мой мини Ректифаер на 6П3С
« Ответ #211 : Июня 20, 2021, 13:04:03 »
High Hopes, я кстати практикую земляные лепестки еще и припаивать  ;)

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Мой мини Ректифаер на 6П3С
« Ответ #212 : Июня 20, 2021, 13:16:57 »
Хотя... Замерял мультиметром , между клемами контрольными по 1 Ом , значит контакт есть..  Короче чтобы не гадать надо вытянуть шасси и все проверить , где какой контакт на пайке

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2682
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Мой мини Ректифаер на 6П3С
« Ответ #213 : Июня 20, 2021, 17:04:34 »
Ну я бы не советовал делать так, как изображено на фото выше. Получается минус выходного каскада размазан по шасси, а там довольно не слабые токи бегают. Оба катодных одноомных резистора должны быть непосредственно подпаяны к средней клемме (изолированной от шасси), от которой провод должен идти непосредственно на минусовой вывод первого электролита. Другие выводы одноомников опять же припаиваем к соответствующим измерительным клеммам, и далее короткими проводами каждый к своему катоду.
« Последнее редактирование: Июня 20, 2021, 17:08:28 от Medvedeff8 »

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Мой мини Ректифаер на 6П3С
« Ответ #214 : Июня 20, 2021, 17:22:58 »
Medvedeff8, ну на практике это какраз примерно так и делается - выходные лампы "земляться" через лепестки на винтах панелек, туда-же "землится" разъем динамиков.

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Мой мини Ректифаер на 6П3С
« Ответ #215 : Июня 20, 2021, 19:12:22 »
Принцип я понял, но это же по лейке 800- ки сделано , как бы проверенной уже.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2682
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Мой мини Ректифаер на 6П3С
« Ответ #216 : Июня 20, 2021, 19:23:41 »
Ну во-первых, у 800-ки гейна заметно меньше, и следовательно, подобные огрехи не так критичны.
Во-вторых, это уже должно стать догмой, что вся схема с шасси должна соединяться в одной единственной точке, чтобы само шасси не являлось токоведущей частью, а лишь служило экраном для чувствительной части схемы, и сливало все помехи и наводки на заземляющий провод.
Просто не стоит слепо повторять лейку 800-ки, или еще какого-либо проверенного аппарата, если можно сделать лучше и грамотнее.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90125
  • Репутация: +9944/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Мой мини Ректифаер на 6П3С
« Ответ #217 : Июня 20, 2021, 19:33:55 »
Medvedeff8, Как-раз проще сделать землю шасси именно у выходных ламп. У меня почти все аппараты в таком варианте. Проблем нет.

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2682
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Мой мини Ректифаер на 6П3С
« Ответ #218 : Июня 20, 2021, 20:37:25 »
Дык, не так важно где сделать землю шасси. Важно, чтобы это было в одной точке.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90125
  • Репутация: +9944/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Мой мини Ректифаер на 6П3С
« Ответ #219 : Июня 20, 2021, 20:57:34 »
Medvedeff8, Пара ламп у 800-ки не страшная трагедия :)

... и добавил:

alkuz, Посмотрел JJ - да, там 1-й вывод четко идет на траверзы антидинатронной сетки.
« Последнее редактирование: Июня 20, 2021, 21:03:50 от AZG »

Оффлайн High Hopes Автор темы

  • Опытный
  • ****
  • Сообщений: 901
  • Репутация: +165/-1
  • Воля и Разум
Re: Мой мини Ректифаер на 6П3С
« Ответ #220 : Июня 20, 2021, 21:42:59 »

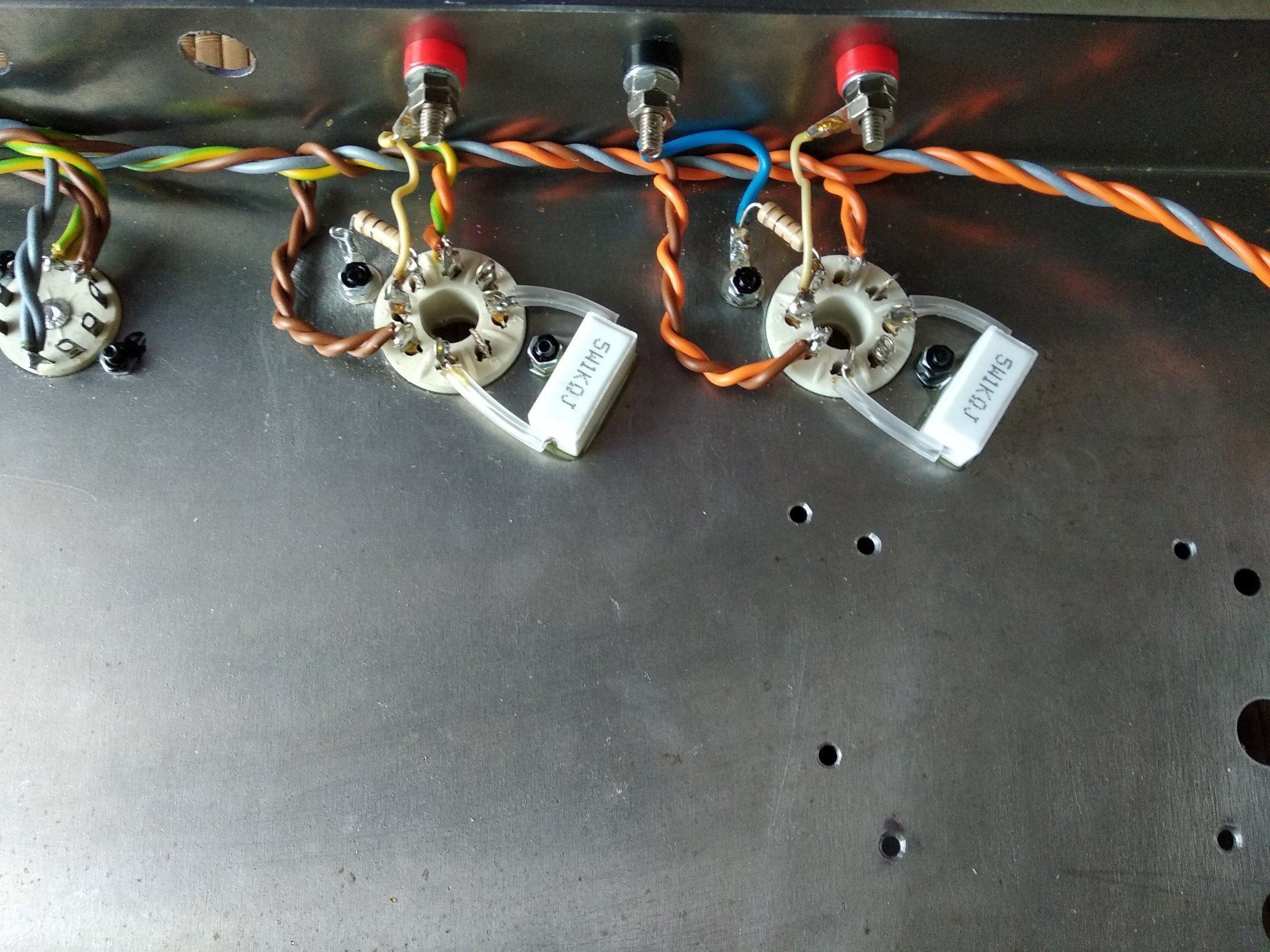

Вобщем взял пациента на операционный стол. Проверил мультиметром выходной каскад , ничего смертельного не обнаружил , контакты везде были.. На всякий случай припаял катодные 1 ом к общей земле для надёжности проводами . Ещё обнаружил не совсем одинаковые номиналы резисторов смещения 220 ком ( были 219 и 235 ком ) . Выпаял тот что на 235 и заменил его на 220 кОм, чтобы было уже вообще идеально). Проверил напряжения смещения на панельках без ламп - ровно по
 - 41 В без ламп на каждой панельке. С лампами немного перекос . Опять подстроил токи покоя , есть небольшой перекос все равно около 5 мВ. Так что думаю это от ламп все зависит . Почти не гудит на громкости в ноль . Всем спасибо за советы
« Последнее редактирование: Июня 20, 2021, 21:44:34 от High Hopes »

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2682
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Мой мини Ректифаер на 6П3С
« Ответ #221 : Июня 21, 2021, 10:43:57 »
Цитата: AZG от Июня 20, 2021, 20:57:34
Medvedeff8, Пара ламп у 800-ки не страшная трагедия :)
AZG, ты ведь сам говорил, что размазывание земли по шасси - не комильфо. В своих поделках я так же придерживаюсь этих принципов. Земля подсоединена к шасси на один из винтов сетевого разъема, и сразу сливается коротким проводом на заземляющий провод сетевого кабеля. Проблем с фоном нет, учитывая даже тот факт, что часто применяю ТАНы в качестве силовых.

Оффлайн FINikk

  • Ветеран форума
  • ******
  • Сообщений: 3175
  • Репутация: +690/-3
  • Санкт-Петербург
Re: Мой мини Ректифаер на 6П3С
« Ответ #222 : Июня 21, 2021, 11:02:44 »
Цитата: Medvedeff8 от Июня 21, 2021, 10:43:57
Земля подсоединена к шасси на один из винтов сетевого разъема

(нажмите чтобы показать/спрятать)
не ослабнет со временем ?
а чего не к силовому лепесток ?
болт та по мощнее там
« Последнее редактирование: Июня 21, 2021, 11:25:42 от FINikk »

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Мой мини Ректифаер на 6П3С
« Ответ #223 : Июня 21, 2021, 11:06:42 »
Medvedeff8, просто в качестве примера альтернативного варианта, погугли larry grounding. Проверенная и очень популярная, там у них, система лечения фонящих маршаллоидных леек.  ;)

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2682
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Мой мини Ректифаер на 6П3С
« Ответ #224 : Июня 21, 2021, 11:24:28 »
Цитата: FINikk от Июня 21, 2021, 11:02:44

не ослабнет со временем ?
а чего не к силовому лепесток ?
болт та по мощнее там
Не ослабнет. Я в качестве крепежа применяю гайки с фиксацией



И винты под шестигранник



Затяжка гораздо крепче, чем с крестовым или плоским шлицом. Причем, из нержавейки.
