FINikk, 800-ку на полевиках делал KMG, честь ему и хвала!

мда ЛИАП окончил  голова...сайт у него интересный                http://milas.spb.ru/~kmg/

Это правильная  схема Friedman Kitchen Sink Plexi mod ?

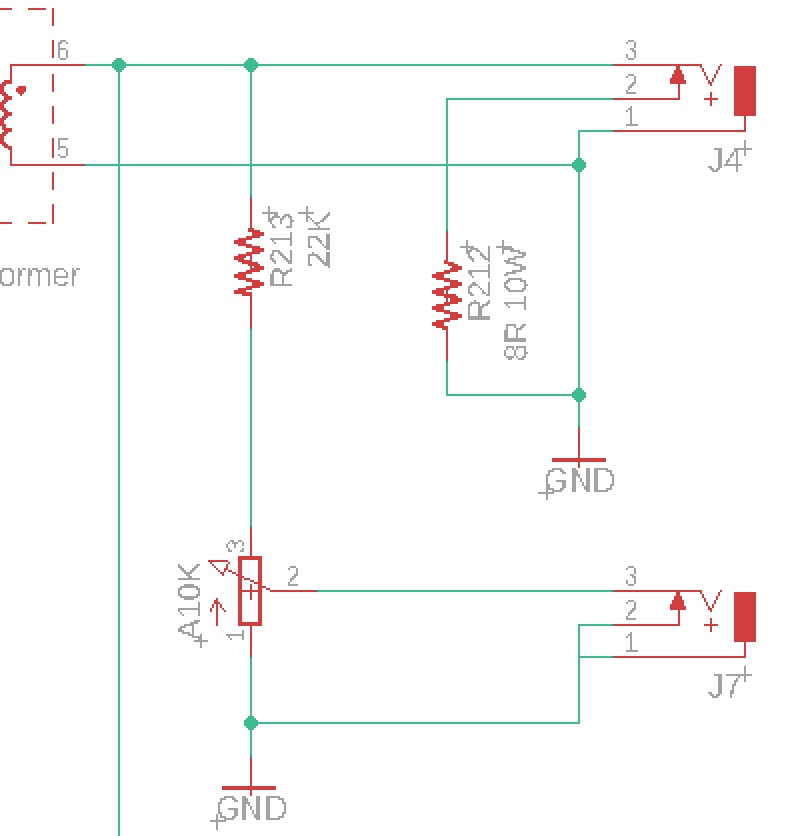

in_text, Именно так и снимают. Но для получения линейного сигнала R1 22-33К, R2 заменить на потенциометр А10К. С движка на гнездо.

Это правильная  схема Friedman Kitchen Sink Plexi mod ?

это по сути схема его-же ВЕ



Кстати в живую, это мод, в исполнении Дэйва, выглядит скажем так - брутальненько

in_text, эффективность защиты от резистора на выходном гнезде усилителя сводится на нет, тем, что кабель выдергивается не только из усилителя, но и со стороны кабинета

in_text, читайте тему. Лучшая схема в конце... https://guitarplayer.ru/equipment-craft/mikro-torpedo-lajv-iz-zheludej-i-spichek/

alkuz,
спасибо за фото.  А все белые нештатные резисторы это металфильм или уголь ?

Фридман во всех своих аппаратах использует CF, а конденсаторы М150 в ранних, и Sozo/Synergy, в современных сборках

Господа, подмогните плз. Голова что-то уже не варит
Схема = https://yadi.sk/i/Atn3CuORVrWQxg

Имеется проблема в коммутации = не срабатывает переключение по одному из тумблеров.

Срисовал схемку на плате, 5 проводков(разъёмов) идут, кто к реле, кто к тумблерам.
Подумал, что там может сломаться = выпаял и заменил все транзисторы на 3102, не помогло.

Напряжения по выводам:
1) 0 В
2) 8,13 В (Vcc)
3) 6,45 В
4) 0 В
5) 8,18 В

Если клацнуть рабочий режим:
1) 0 В
2) 7,94 В
3) 6,26 В
4) 7,94 В
5) 0,7 В

... и добавил:

ща попробую снять, что там на концах разъёмов.

видимо надо j1 = high, j2 = low

тогда т1 откроет и т2 закроет?

... и добавил:

Чутка ответок = https://yadi.sk/i/79VMGP1ihQu2gg
2 и 5 идут на релюшки. там надо плату поднимать
