Мяталист, Схема какого лампового Рендалла теперь внутри?

Ясное дело там уже не рендалл вообще. Там моя вариация убера. Предлагал заказчику попробовать что нибудь другое (дизель например), у него еще 2 100ватника с этой схемой, но он наотрез отказывался.

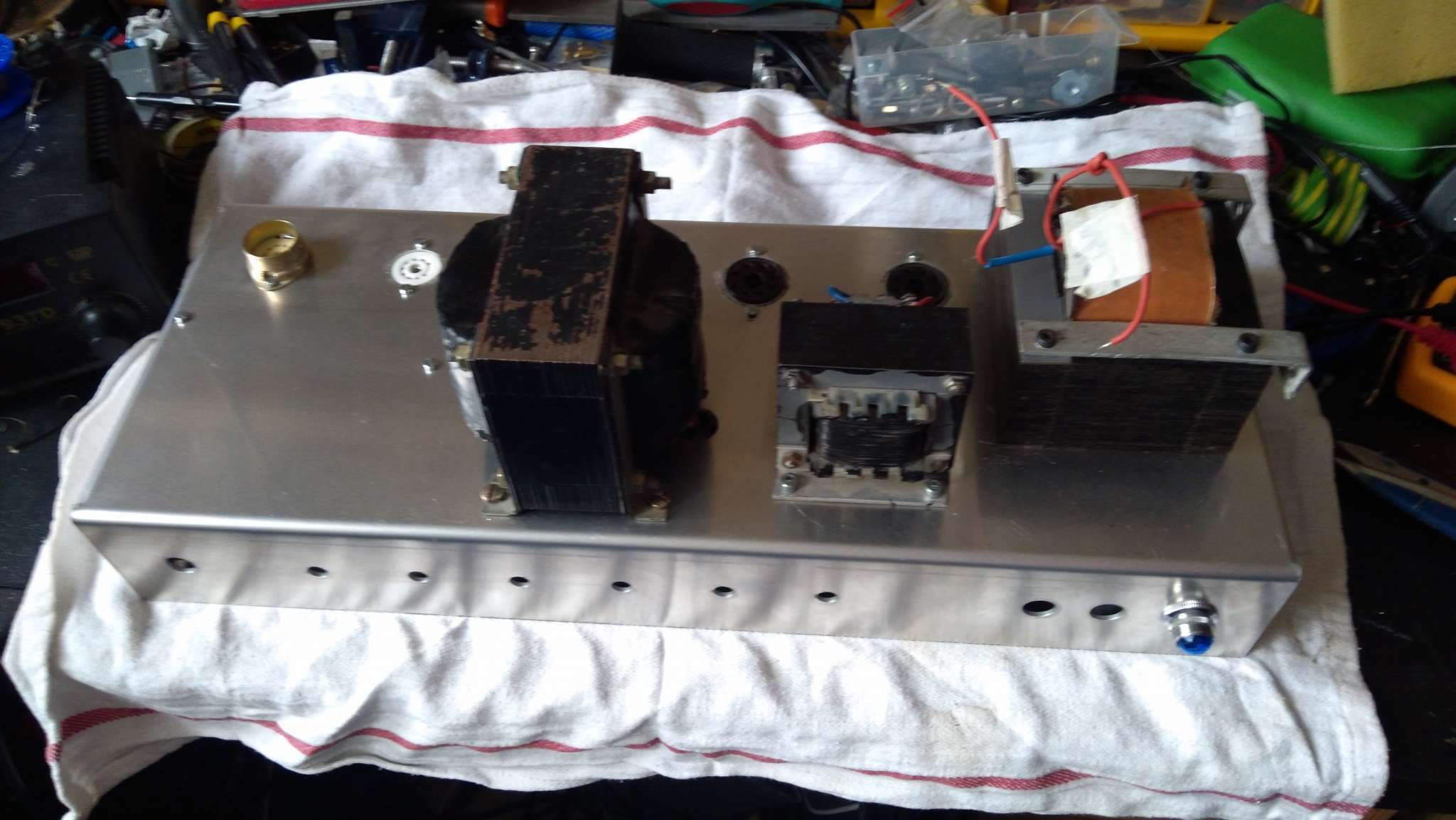

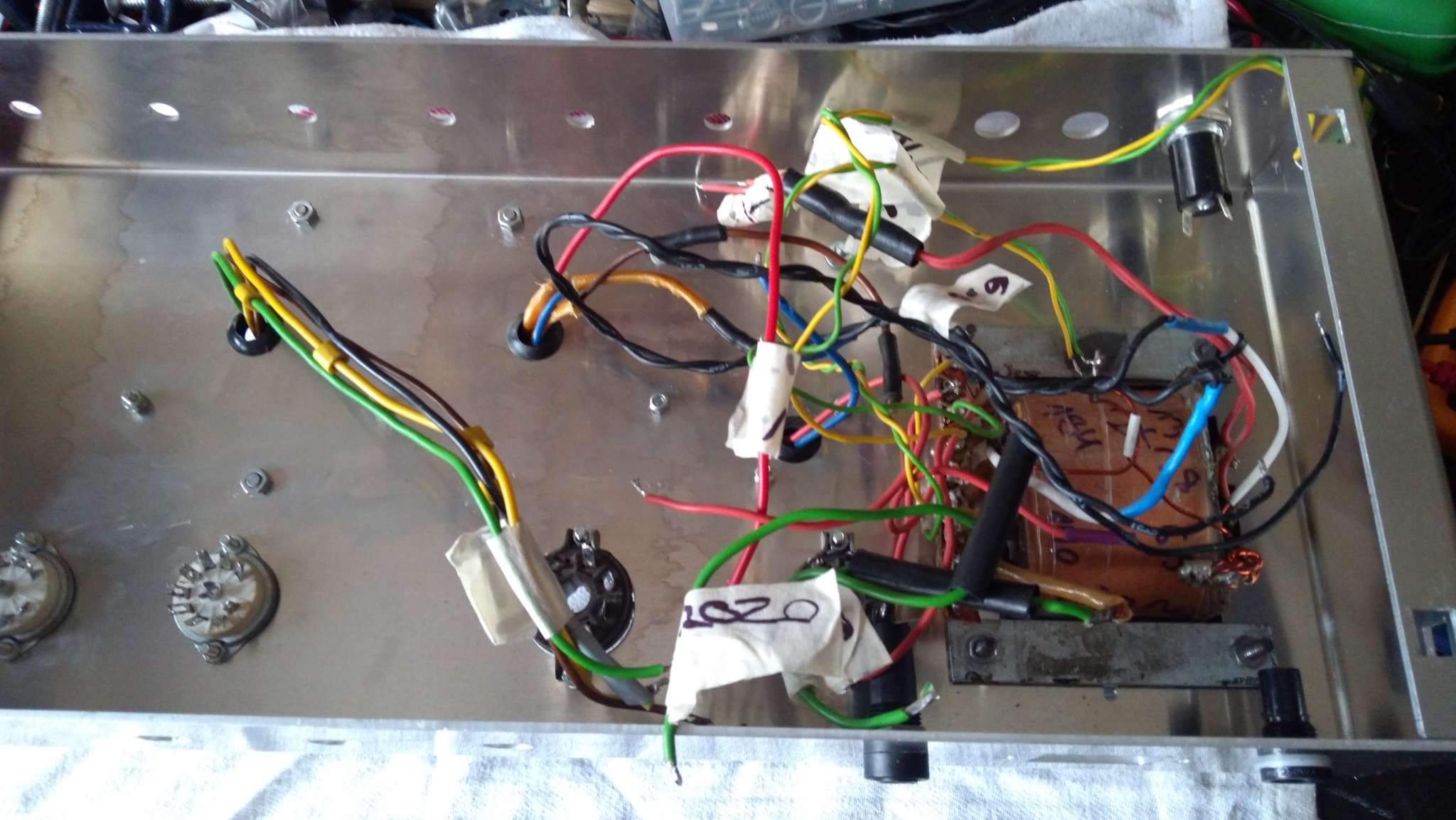

Я вот, спустя долгое время снова вернулся к данному агрегату. Процесс потихоньку движется, если будет время - то на следующей неделе попробую запустить усилитель и послушать что получилось... Фото ниже.

В очередной раз убеждаюсь в том, что очень некомфортно работать с останками другого усилителя...


... и добавил:

Вопрос по смещению - у меня от анодного - 2 отвода - 130в и 48в. Какое лучше взять для смещения для двух el34?

Вот схема, только питание не стал отрисовывать, ибо там и так все понятно.

Какие трансформаторы надо ставить в эту схему? 100-ваттные, типа ClassicTone для Twin Reverb, или для Plexi тоже подойдут?

Подойдут любые трансы с андоным 280-330в переменки с током от 150мА и больше, с отводом на смещение около 50в, и с накальной 6,3в/3А.

... и добавил:

Выходник - по вкусу, расчитанный на пару  el34. Вариантов очень много.

Товарища интересует "эта схема" которая на пару ламп - 50вт. А зачем он хочет ставить туда 100вт - это уже загадка...

Правильно. "Эта схема" - это 50 вт на двух el34. Добавляем 2 лампы и обвес - и уже не будет "эта схема". А будет другая, на 100вт. Я к тому что вопросы правильно ставить надо. Кто-то догадается, что это исходная схема, только с другим оконечником (трансами, лампами, обвесом). А кто-то, менее опытный - будет в непонятках, зачем двум елкам, 100вт выходной транс.

Все зависит от того, какой звук тебе нужен. Маршаловские трансы, как верно подметил AZG, звучат менее открыто и более серединисто, более плотный звук будет, и очень хорошо для несыпучего перегруза.  Фендеровые (бассман, твин и тп) будет звчать чуть больше в сторону хай-фая. Более линейно, более открыто и ярко - отлично для чистого сочного звука. Для перегруза - тоже неплохо очень, но чуть более песочно.

... и добавил:

У меня трансы - то, что дал клиент. Какой-то самодел. И как там будет звучать - очень хз...

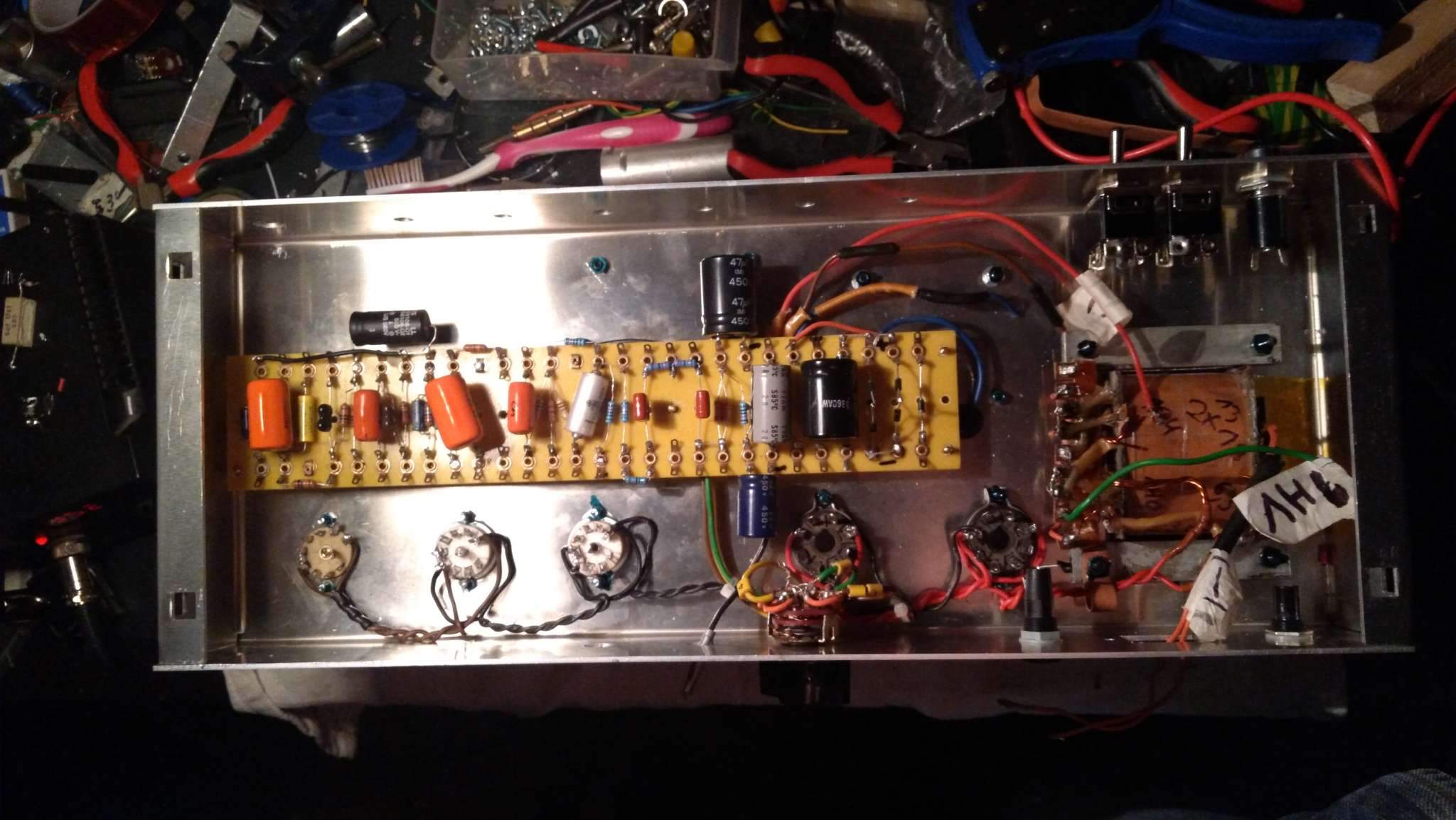

Развел питание и оконечник. Начал распаивать ламповые панельки преда.


... и добавил:

Вопрос - в катоды выходных ламп, чтобы было удобнее смещение устанавливать - ставят резисторы 1-10ом. Я так понимаю что при 10 омах чуть точнее можно высчитать смещение, т.к. порядок напряжения будет чуток другой, чем на 1оме. На какую мощность брать такой катодный резистор? Насколько сильная разница в звуке между 1 и 10 омами в катоде? (слышна ли она вообще?)
