Re: Простейший ламповый комбик 5вт
« Ответ #165 : Июля 21, 2011, 12:29:56 »
kinoman, это понятно,но мало ли? ??? Он то умудрился транс выходной через резистор к питанию подключить, отчего все режимы выходной лампы съехали.

Оффлайн ykurilo

  • Завсегдатай
  • ***
  • Сообщений: 439
Re: Простейший ламповый комбик 5вт
« Ответ #166 : Июля 21, 2011, 20:09:59 »
Та не так ТС виноват, как схема по моему левая по которой он паял (стр 3), та судя по всему и забил он на пайку, бывает...

Оффлайн Землячёк

  • Эксперт
  • *****
  • Сообщений: 1304
  • В совершенстве владею 5-ю гитарами. Как владелец.
Re: Простейший ламповый комбик 5вт
« Ответ #167 : Июля 21, 2011, 20:51:15 »
Да нет, схема не левая, кроме катодного резистора выходной лампы (в оригинале там 6V6 предполагалась) Сам когда-то макетил - всё работало. Скорей всего ТС накосячил с монтажом или номиналами, а может детали из телека подвели ??? А с его манерой излагать мысли и отвечать на вопросы помочь ему очень тяжело...
Цитата: ykurilo от Июля 21, 2011, 20:09:59
та судя по всему и забил он на пайку, бывает...
Обидно будет, тут из-за него такие страсти кипели :duel:

Оффлайн Vandall Автор темы

  • Новичок
  • *
  • Сообщений: 78
Re: Простейший ламповый комбик 5вт
« Ответ #168 : Июля 21, 2011, 21:24:49 »
Приветствую всех, пайку я не закинул меня просто сегодня был день расписан по времени, Схеме я решил все же собрать http://guitarplayer.ru/index.php?topic=206153.135 предложенную мною на этой странице, там все таки и лампа имеющаяся указанна.
Землячёк Что касается "А с его манерой излагать мысли и отвечать на вопросы"  За это прошу извинения, в подобного рода форумах не бывал, так что мой сленг немного отличается, приходиться потихоньку подстраиваться так или иначе под данный проект.  Так что если что не так прошу извинить.

Оффлайн Землячёк

  • Эксперт
  • *****
  • Сообщений: 1304
  • В совершенстве владею 5-ю гитарами. Как владелец.
Re: Простейший ламповый комбик 5вт
« Ответ #169 : Июля 22, 2011, 00:00:56 »
Я бы не стал слепо доверять рисованным неизвестно кем схемам. Режимы там явно не под 6н1п да и фильтров по питанию нет. На заборе тоже, знаешь, много чего пишут... Я тут подчистил твои рисунки, найди 10 отличий и приведи свой монтаж к этому варианту. При исправных компонентах и правильной пайке не может не работать!
« Последнее редактирование: Июля 22, 2011, 09:25:21 от Землячёк »

Оффлайн Vandall Автор темы

  • Новичок
  • *
  • Сообщений: 78
Re: Простейший ламповый комбик 5вт
« Ответ #170 : Июля 22, 2011, 09:25:49 »
Землячёк   Хм,  попробую собрать так как ты исправил

... и добавил:

Землячёк   начал разбираться с усилителем по каскадно, начал с выходного 6п14п   припаял катодный резистор 130 ом вместо 130 к      поставил конденсатор в бп на 30 мкф
В итоге у меня получилось
6п14п
1 - 0 V
2 - 0 V
3 - 4 v
6 - -0 V
7 - 236V
8 - 0 V
9 - 247V
 напряжение с выхода конденсатора  который стоит слева от дросселя 254 V
выходной каскад собрал в точности по схеме "проверял пару раз номиналы" нона сколько я понимаю лампа все равно не в режиме работает, в чем может быть проблема ?

« Последнее редактирование: Июля 22, 2011, 16:38:10 от Vandall »

Оффлайн kinoman

  • Живу на форуме
  • *******
  • Сообщений: 19803
  • Тут каг бе подпись.
Re: Простейший ламповый комбик 5вт
« Ответ #171 : Июля 22, 2011, 18:41:57 »
лампы может быть просто дохлой.

Оффлайн Vandall Автор темы

  • Новичок
  • *
  • Сообщений: 78
Re: Простейший ламповый комбик 5вт
« Ответ #172 : Июля 22, 2011, 19:27:09 »
лампы менял, и вообще сколько должно быть на аноде в преде?? по этой схеме от Землячёк у меня 107 V получается .. .Что за ... не пойму никак  :(    у меня на бп после конденсатора второго около 260, после резистора 5.6 к  на конденсаторе  три  около 235 V  но анодное всё равно 107 ?? что делать .. .

Оффлайн kinoman

  • Живу на форуме
  • *******
  • Сообщений: 19803
  • Тут каг бе подпись.
Re: Простейший ламповый комбик 5вт
« Ответ #173 : Июля 22, 2011, 19:38:42 »
самый верный вариант взять и подобарть номиналы деталей, чтобы напруга и ток были как в даташите.

Оффлайн Vandall Автор темы

  • Новичок
  • *
  • Сообщений: 78
Re: Простейший ламповый комбик 5вт
« Ответ #174 : Июля 22, 2011, 19:41:06 »
Так бы сразу да и сказали, а то я перепаиваю то одну то другую схему :pozor:

Оффлайн Землячёк

  • Эксперт
  • *****
  • Сообщений: 1304
  • В совершенстве владею 5-ю гитарами. Как владелец.
Re: Простейший ламповый комбик 5вт
« Ответ #175 : Июля 22, 2011, 19:57:01 »
Странно ??? С теми номиналами, что я написал, при питании каскада 235V на анодах преда должно быть где-то 150V ???

... и добавил:

Ещё вопрос куда всё-таки  у тебя припаяно питание выходной лампы?( после дросселя со второго кондёра) к 9-й ноге лампы и резистору на 1,5к или к выходному трансу и второй ноге того-же резистора? Просто напряжение на аноде должно быть больше или равно напруге на второй сетке, а у тебя - меньше. Замерь сопротивление первички выходного транса.
« Последнее редактирование: Июля 22, 2011, 20:08:31 от Землячёк »

Оффлайн Vandall Автор темы

  • Новичок
  • *
  • Сообщений: 78
Re: Простейший ламповый комбик 5вт
« Ответ #176 : Июля 22, 2011, 21:59:47 »
на выходной лампе все так как по схеме от тебя, я все па пару раз перепроверил( ума не преложу куда может напряжение деваться  :(

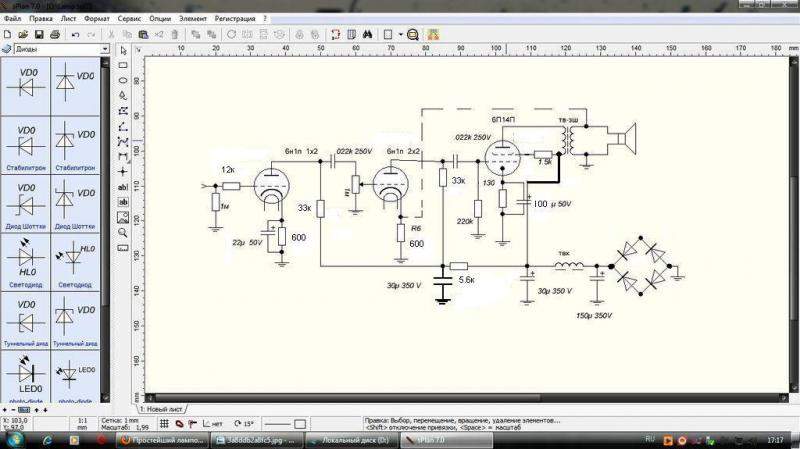

Вот так у меня запитывается выходная лампа


Оффлайн Землячёк

  • Эксперт
  • *****
  • Сообщений: 1304
  • В совершенстве владею 5-ю гитарами. Как владелец.
Re: Простейший ламповый комбик 5вт
« Ответ #177 : Июля 22, 2011, 22:21:55 »
Так уже правильно и что со звуком?

Оффлайн kinoman

  • Живу на форуме
  • *******
  • Сообщений: 19803
  • Тут каг бе подпись.
Re: Простейший ламповый комбик 5вт
« Ответ #178 : Июля 23, 2011, 07:34:29 »
Цитата: Vandall от Июля 22, 2011, 19:41:06
Так бы сразу да и сказали, а то я перепаиваю то одну то другую схему :pozor:

я тебе эт осказал еще в начале топика, причем не один раз :7:

Оффлайн Землячёк

  • Эксперт
  • *****
  • Сообщений: 1304
  • В совершенстве владею 5-ю гитарами. Как владелец.
Re: Простейший ламповый комбик 5вт
« Ответ #179 : Июля 23, 2011, 09:22:45 »
Цитата: kinoman от Июля 22, 2011, 19:38:42
самый верный вариант взять и подобарть номиналы деталей, чтобы напруга и ток были как в даташите.
В даташитах указаны максимальные и максимально допустимые значения.  Есть также графики ВАХ, которыми я пользовался в своих рекомендациях, а  как ты предлагаешь подбирать? Если можно - подробнее.
