Re: Собираю транзисторный усилитель
« Ответ #105 : Октября 26, 2023, 19:32:55 »
Звук ужасен! Откуда такая кошмарная фанера? :o

Оффлайн Макс Н.

  • Эксперт
  • *****
  • Сообщений: 1199
  • Репутация: +128/-30
  • Корёжитель ЧХ
Re: Собираю транзисторный усилитель
« Ответ #106 : Октября 26, 2023, 19:59:38 »
Цитата: andrewrussel от Октября 26, 2023, 19:03:12
Ну так на первом примере никаких иных педалей и нет. Там просто схемка преампа с "мягким" диодным ограничением.
Даже с самыми наимягчайшми диодами, стыренными с завода до затвердевания компаунда, это будет овердрайв, как минимум.  ;D
А хотелось бы услышать чистый, неискажённый сигнал гитары.
Перемычку штоль какую впаяй, в обход искажалки.  ;)

Оффлайн andrewrussel Автор темы

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +5/-0
Re: Собираю транзисторный усилитель
« Ответ #107 : Октября 26, 2023, 20:27:34 »
Alex_SG, почему-то не дает закрепить >:( Ну короче звук там как во всех традициях фендера, только с хорусом и фоном ;D

... и добавил:

Цитата: Макс Н. от Октября 26, 2023, 19:59:38
А хотелось бы услышать чистый, неискажённый сигнал гитары.
Перемычку штоль какую впаяй, в обход искажалки.  ;)
Да даж паять не придется, на беспаечной макетке всё делал. Может из-за неё и добавляется нехило фон? :rolleyes:
А так, без всяких диодов, хорусов и с алюминиевой миской на макетке скину семпл в понедельник только ;D
« Последнее редактирование: Октября 26, 2023, 21:33:14 от andrewrussel »

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8063
  • Репутация: +2372/-17
  • Atypique
Re: Собираю транзисторный усилитель
« Ответ #108 : Октября 26, 2023, 21:34:59 »
Допустимо лёгкое шипение на выходе, но фона в исправном аппарате с закороченным входом не должно быть вообще.

Оффлайн andrewrussel Автор темы

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +5/-0
Re: Собираю транзисторный усилитель
« Ответ #109 : Октября 26, 2023, 21:45:33 »
Цитата: Geezer от Октября 26, 2023, 21:34:59
Допустимо лёгкое шипение на выходе, но фона в исправном аппарате с закороченным входом не должно быть вообще.
Странновато.. Ну, схемка небольшая и легкая, так что попробую спаять её на обычной макетке.

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2271
  • Репутация: +656/-4
  • Long live Rock-n-Roll !!
Re: Собираю транзисторный усилитель
« Ответ #110 : Октября 26, 2023, 22:47:19 »
andrewrussel, Вот здесь почитайте , и хотя бы клИновый канал по схеме VOX Pathfinder 10   соберите .  В схеме есть мелкие ошибки , но есть рекомендации по их устранению.

Оффлайн andrewrussel Автор темы

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +5/-0
Re: Собираю транзисторный усилитель
« Ответ #111 : Октября 30, 2023, 14:39:13 »
Вот звук без диодного ограничения, сигнал с гитары напрямую на схемку, а дальше на УМ. Всё такой же дикий фон присутствует и здесь. :crazy:

Оффлайн Umnick

  • Опытный
  • ****
  • Сообщений: 652
  • Репутация: +121/-3
  • Генератор бреда
Re: Собираю транзисторный усилитель
« Ответ #112 : Октября 30, 2023, 14:41:39 »
Цитата: andrewrussel от Октября 30, 2023, 14:39:13
Вот звук без диодного ограничения, сигнал с гитары напрямую на схемку, а дальше на УМ. Всё такой же дикий фон присутствует и здесь. :crazy:

Подобное было по двум причинам - фон хреновых ламп дневного освещения и земляная петля. Ставлю на второе

Оффлайн Макс Н.

  • Эксперт
  • *****
  • Сообщений: 1199
  • Репутация: +128/-30
  • Корёжитель ЧХ
Re: Собираю транзисторный усилитель
« Ответ #113 : Октября 30, 2023, 15:46:26 »
Цитата: andrewrussel от Октября 30, 2023, 14:39:13
Вот звук без диодного ограничения, сигнал с гитары напрямую на схемку, а дальше на УМ. Всё такой же дикий фон присутствует и здесь. :crazy:
Предлагаю начать с хвоста - кинуть сигнал напрямую в УМ.
Напомни, датчики - хамбакеры ?

Оффлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8063
  • Репутация: +2372/-17
  • Atypique
Re: Собираю транзисторный усилитель
« Ответ #114 : Октября 30, 2023, 17:54:16 »
Цитировать
такой же дикий фон присутствует и здесь

Если на гитаре выкрутить Volume в ноль, полная тишина получается? ;)

Оффлайн andrewrussel Автор темы

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +5/-0
Re: Собираю транзисторный усилитель
« Ответ #115 : Октября 30, 2023, 19:55:35 »
Цитата: Макс Н. от Октября 30, 2023, 15:46:26
Предлагаю начать с хвоста - кинуть сигнал напрямую в УМ.
Напомни, датчики - хамбакеры ?
Напрямую в УМ всё отлично, шумы адекватные. Гитара с хамбами.

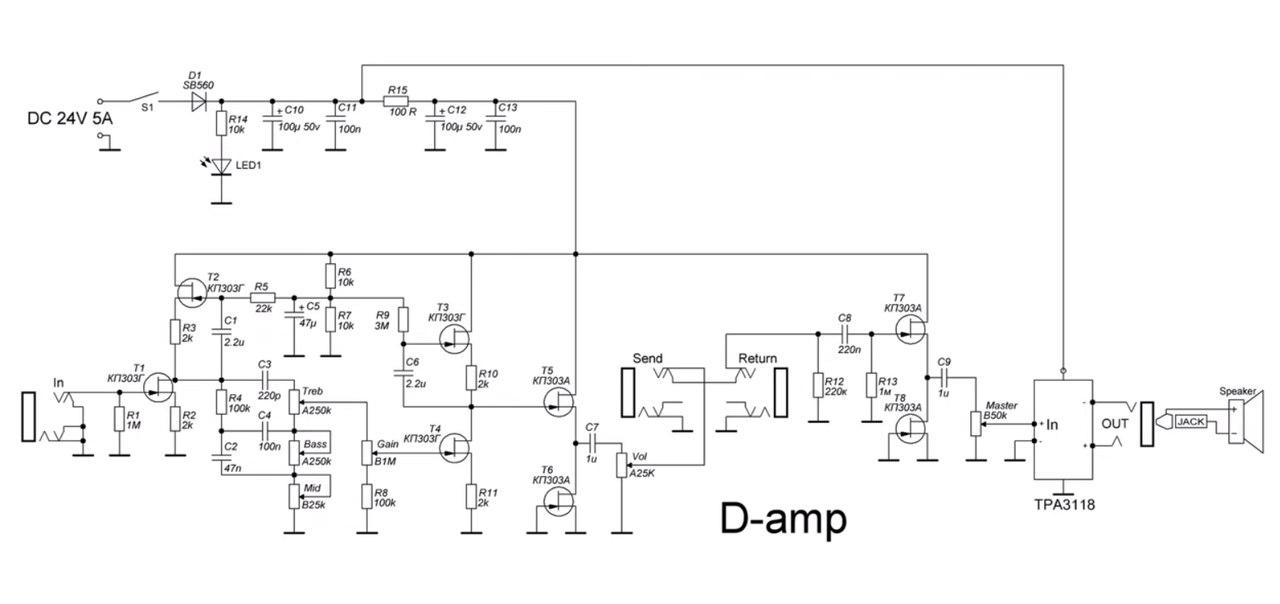

Посмотрел схему другого усилителя с мощником TPA3118. В питании заметил резистор 100R, который видимо развязывает питание преампа и мощника. Может эта развязка и играет роль в образовании фона?

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3940
  • Репутация: +649/-7
  • хейтер и пессимист :crazy:
Re: Собираю транзисторный усилитель
« Ответ #116 : Октября 30, 2023, 20:00:11 »
Цитата: andrewrussel от Октября 30, 2023, 19:55:35
В питании заметил резистор 100R, который видимо развязывает питание преампа и мощника
Не столько развязывает, сколько создаёт дополнительный фильтр питания преампа вместе с конденсаторами С12-С13

Оффлайн Макс Н.

  • Эксперт
  • *****
  • Сообщений: 1199
  • Репутация: +128/-30
  • Корёжитель ЧХ
Re: Собираю транзисторный усилитель
« Ответ #117 : Октября 30, 2023, 20:04:34 »
Цитата: andrewrussel от Октября 30, 2023, 19:55:35
Напрямую в УМ всё отлично, шумы адекватные. Гитара с хамбами.
Посмотрел схему другого усилителя с мощником TPA3118. В питании заметил резистор 100R, который видимо развязывает питание преампа и мощника. Может эта развязка и играет роль в образовании фона?
Не могу представить, какой страшный косяк в схеме, что хамбы так ужасно фонят.
Роль резюка небольшая, но всёж таки полезная, какой-никакой, а фильтр.
Питалово, как я понял импульсное, оно не должно таких фонов давать. Был бы свист или более высокочастотное жужжание, а не 50 Гц.

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3940
  • Репутация: +649/-7
  • хейтер и пессимист :crazy:
Re: Собираю транзисторный усилитель
« Ответ #118 : Октября 30, 2023, 20:12:17 »
Цитата: Макс Н. от Октября 30, 2023, 20:04:34
Питалово, как я понял импульсное, оно не должно таких фонов давать. Был бы свист или более высокочастотное жужжание, а не 50 Гц.
Сильно зависит от схемотехники импульсного БП. Рабочая частота может быть мегагерц например, а слышать мы будем 50 или 100Гц огибающую этого мегагерца в случае недостаточной фильтрации по "горячей" стороне.

Оффлайн andrewrussel Автор темы

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +5/-0
Re: Собираю транзисторный усилитель
« Ответ #119 : Октября 30, 2023, 20:21:45 »
Цитата: Макс Н. от Октября 30, 2023, 20:04:34
Питалово, как я понял импульсное, оно не должно таких фонов давать. Был бы свист или более высокочастотное жужжание, а не 50 Гц.
Именно так оно и есть.
