Re: Собираю транзисторный усилитель
« Ответ #90 : Июля 01, 2023, 02:02:48 »
andrewrussel, 10К это 1/100 оборота от мегаомника. Регулировать что-либо в этой области не возможно чисто физически, пусть даже это многооборотный подстроечник. ;)

Оффлайн andrewrussel Автор темы

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +5/-0
Re: Собираю транзисторный усилитель
« Ответ #91 : Июля 01, 2023, 23:49:31 »
Покумекал немного и всё-таки поменял местами резисторы/подстроечники. Вроде всё теперь на своих местах 8)


Оффлайн andrewrussel Автор темы

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +5/-0
Re: Собираю транзисторный усилитель
« Ответ #92 : Октября 26, 2023, 12:52:24 »

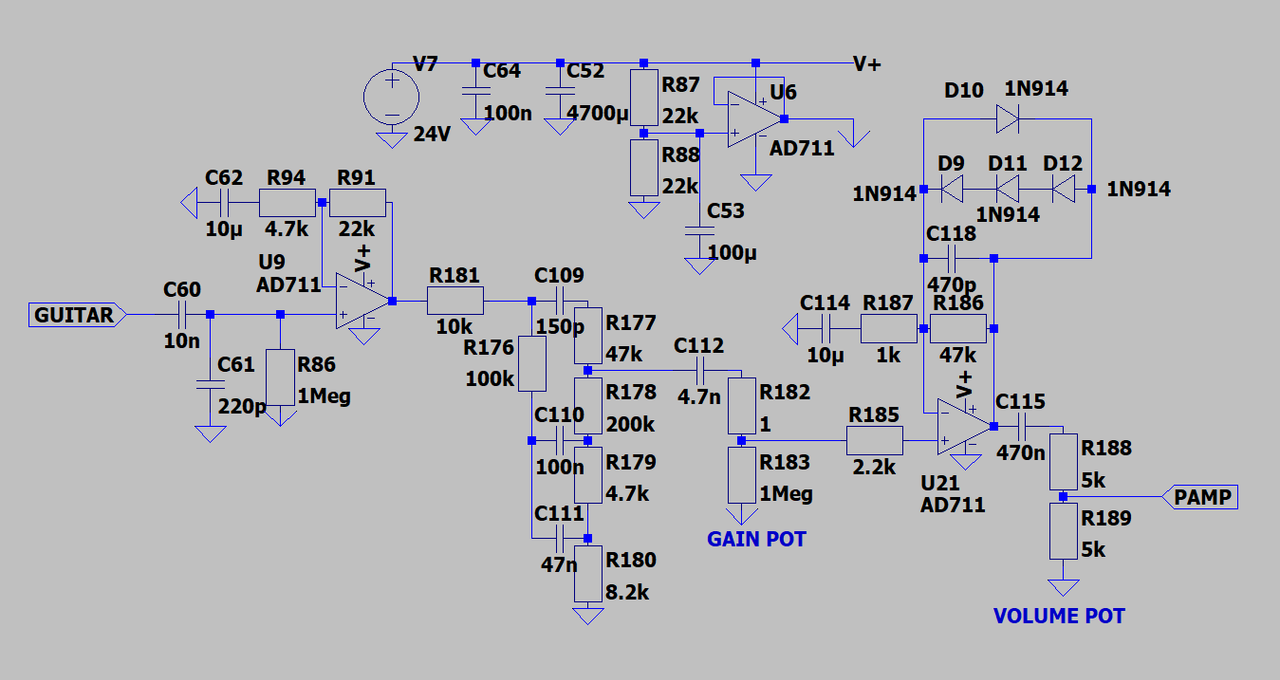

В день по чайной ложке, но работа идет. Благо сроки не горят. 8) На данный момент я переделал схему под манер других усилителей на ОУ, где входной усилительный каскад для двух каналов общий. Собрал на макетке по схеме упрощенную версию "зеленого" канала, чтобы просто проверить звук и как оказалось, на высоких частотах появляется какой-то слышимый диссонанс. При снижении гейна до 20% и подключении внешнего овердрайва, никаких диссонансов не возникает. Прикреплю звуковой пример, чтобы сами могли послушать (на второй половине идут ноты на высоких ладах). В чем может быть проблема и как можно это исправить?



Потенциометр гейна B1M, громкости - A10k. ОУ - TL074. Питание - 24В импульсный БП.

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2271
  • Репутация: +656/-4
  • Long live Rock-n-Roll !!
Re: Собираю транзисторный усилитель
« Ответ #93 : Октября 26, 2023, 16:07:51 »
andrewrussel, Для начала надо идеально чистый амп сделать !!   Фон и зудение исключить абсолютно .   Это модуляция , похоже,  сигнала полезного с гитары .

Оффлайн Макс Н.

  • Эксперт
  • *****
  • Сообщений: 1199
  • Репутация: +128/-30
  • Корёжитель ЧХ
Re: Собираю транзисторный усилитель
« Ответ #94 : Октября 26, 2023, 16:52:56 »
Потенциометр гейна B1M, громкости - A10k. ОУ - TL074. Питание - 24В импульсный БП.
Звучара ужасный.  Нафига на гейн такой гигантский пот (и как он включён) ? Можно сделать поэлегантнее.
"Диссонанс" - это перекрёстное искажение сигнала фоном. Модуляция, если угодно.
Как звучит гитара напрямую в эту схему ?
Аппаратус заземлятус исполнен ?
« Последнее редактирование: Октября 26, 2023, 17:04:19 от Макс Н. »

Оффлайн andrewrussel Автор темы

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +5/-0
Re: Собираю транзисторный усилитель
« Ответ #95 : Октября 26, 2023, 17:46:31 »
Валентин Гаврилов, зачем мне его идеально чистым делать? Я специально воткнул в ОС диоды, чтобы при макс. гейне был небольшой перегруз (а-ля ламповый фендер), пусть и в данном примере пенеборщил с ним. А без какого-либо воздействия диодов всё звучит хорошо, во всяком случае диссонанса нет. Насчёт фона - в ситуации с беспаечной макеткой я просто сверху накинул алюминиевую миску, "подключил" её к земле, но пример без этой меры записывал.

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2271
  • Репутация: +656/-4
  • Long live Rock-n-Roll !!
Re: Собираю транзисторный усилитель
« Ответ #96 : Октября 26, 2023, 18:05:47 »
andrewrussel, Не поняли вы меня .   Чистый -это нефонящий и незудящий .  Ну ,  тихий , если по другому .

Оффлайн andrewrussel Автор темы

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +5/-0
Re: Собираю транзисторный усилитель
« Ответ #97 : Октября 26, 2023, 18:07:08 »
Звучара ужасный.  Нафига на гейн такой гигантский пот (и как он включён) ?
В схемах Fender Twin, Roland JC и Mesa Mark IV там стоят 1М, вот и я поставил. Наверное можно и меньше, не буду спорить.
Цитировать
Как звучит гитара напрямую в эту схему ?
Аппаратус заземлятус исполнен ?
Так и звучит :) Гитара в схему -> УМ TPA3118 -> гитарный кабинет. Все земли подключены по схеме (включая гитару).

Оффлайн Макс Н.

  • Эксперт
  • *****
  • Сообщений: 1199
  • Репутация: +128/-30
  • Корёжитель ЧХ
Re: Собираю транзисторный усилитель
« Ответ #98 : Октября 26, 2023, 18:21:35 »
В схемах Fender Twin, Roland JC и Mesa Mark IV там стоят 1М, вот и я поставил. Наверное можно и меньше, не буду спорить. Так и звучит :) Гитара в схему -> УМ TPA3118 -> гитарный кабинет. Все земли подключены по схеме (включая гитару).
Тяжёлое наследство ламповой схемотехники и недостатка образования у т.н. "инженеров".
А чистая каналья без искажений как звучит ?

Оффлайн andrewrussel Автор темы

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +5/-0
Re: Собираю транзисторный усилитель
« Ответ #99 : Октября 26, 2023, 18:44:38 »
А чистая каналья без искажений как звучит ?
Всё отлично. Фона чуть поменьше, что логично, но и здесь никакие меры по его уменьшению я не предпринимал. Правда тут ещё и хорус перед схемкой стоит. ;D

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3940
  • Репутация: +649/-7
  • хейтер и пессимист :crazy:
Re: Собираю транзисторный усилитель
« Ответ #100 : Октября 26, 2023, 18:49:20 »
Правда тут ещё и хорус перед схемкой стоит. ;D
А ничего, что хорусы-дилеи-вотэтовотвсё ставятся ПОСЛЕ схемок предов-искажалок?  :rolleyes:

Оффлайн andrewrussel Автор темы

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +5/-0
Re: Собираю транзисторный усилитель
« Ответ #101 : Октября 26, 2023, 18:56:06 »
А ничего, что хорусы-дилеи-вотэтовотвсё ставятся ПОСЛЕ схемок предов-искажалок?  :rolleyes:
А какая разница, если сигнал неискаженный? Да и какой-нибудь Ван Хален или Закк Вайлд поспорил бы с Вами, что до искажалок ставится :)

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3940
  • Репутация: +649/-7
  • хейтер и пессимист :crazy:
Re: Собираю транзисторный усилитель
« Ответ #102 : Октября 26, 2023, 18:57:54 »
Просто на практике если ставить их до искажалки, то как раз получаем в конечном звуке те самые странные призвуки ???

Оффлайн andrewrussel Автор темы

  • Новичок
  • *
  • Сообщений: 86
  • Репутация: +5/-0
Re: Собираю транзисторный усилитель
« Ответ #103 : Октября 26, 2023, 19:03:12 »
Просто на практике если ставить их до искажалки, то как раз получаем в конечном звуке те самые странные призвуки ???
Ну так на первом примере никаких иных педалей и нет. Там просто схемка преампа с "мягким" диодным ограничением.

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3940
  • Репутация: +649/-7
  • хейтер и пессимист :crazy:
Re: Собираю транзисторный усилитель
« Ответ #104 : Октября 26, 2023, 19:08:41 »
Так второго то примера нет ???
Поэтому я вполне логично и решил, что фраза:
Правда тут ещё и хорус перед схемкой стоит. ;D
относится к первому и единственному
