Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #315 : Ноября 16, 2021, 13:09:19 »
Цитата: surfin bird от Ноября 16, 2021, 12:58:09
За все панельки не скажу,  но некоторые ( типа плк ) состоят из двух половинок, скрепленных заклепкой, возможно имеет  место быть какой то токопроводящий мусор  ??? Кислоту спецы вроде не рекомендуют в усях применять, разве в особых местах в виде исключения  ???

ps приобрел в Леруе пластиковый флакончик паяльной кислоты за 50р,  любопытства ради испытывал на пинах говеных чинайских выключателей, паяет хорошо, держит крепко, теперь с нетерпением буду ждать деградации  ;D

Оно? У меня как раз такая

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6011
  • Репутация: +625/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #316 : Ноября 16, 2021, 13:10:58 »
Цитата: DarkSlayerDeath от Ноября 16, 2021, 12:22:31
Я немного  обманул вас, точку D не отпаял) Отпаял ее и все нормализовалось. Но непонятно что не так. Даже без лампы  в гнезде садит напряжение как будто замыкание на землю.
Реализовано так, питание D подпаяно к 6 ноге лампы, от нее переброшен резистор 100 ком на 1 ногу и от нее перемычка на 7 ногу как по схеме. Видимых замыканий нет. Но есть одно если встать мультиметром на 1 ногу относительно земли показывает сопротивление 150Ком. Но визуально я не вижу замыканий и соединений каких либо с корпусом  :o



Отпаял от первой ноги все, но прибор показывает 100Ком...либо панелька неисправна, либо прибор, либо у меня едет крыша ???

В электронике две неисправности - контакта нет там где он должен быть, и контакт есть там, где его быть не должно. ???
Проверяй, чудес не бывает в этом отношении.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2634
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #317 : Ноября 16, 2021, 13:31:17 »

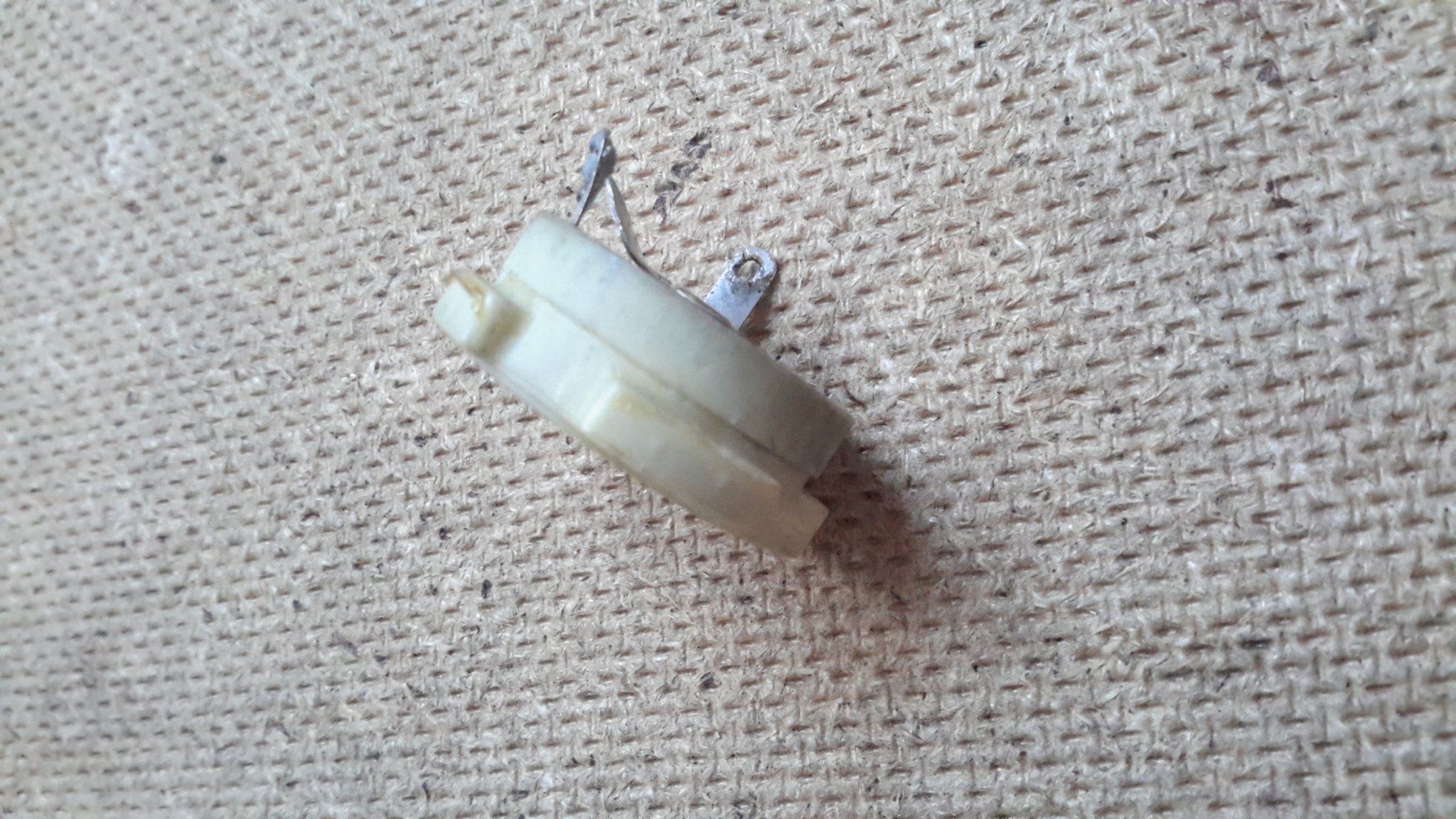

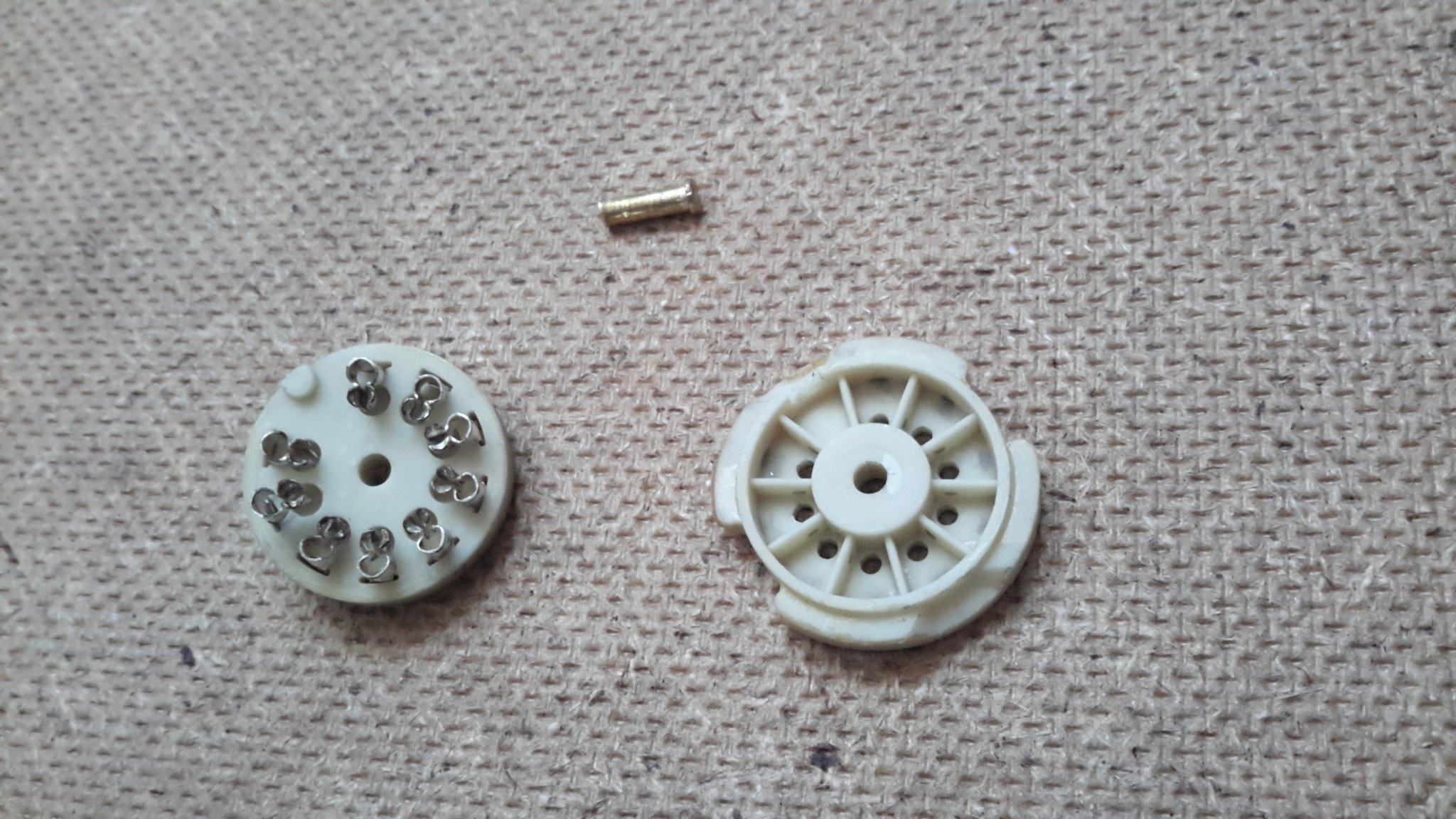

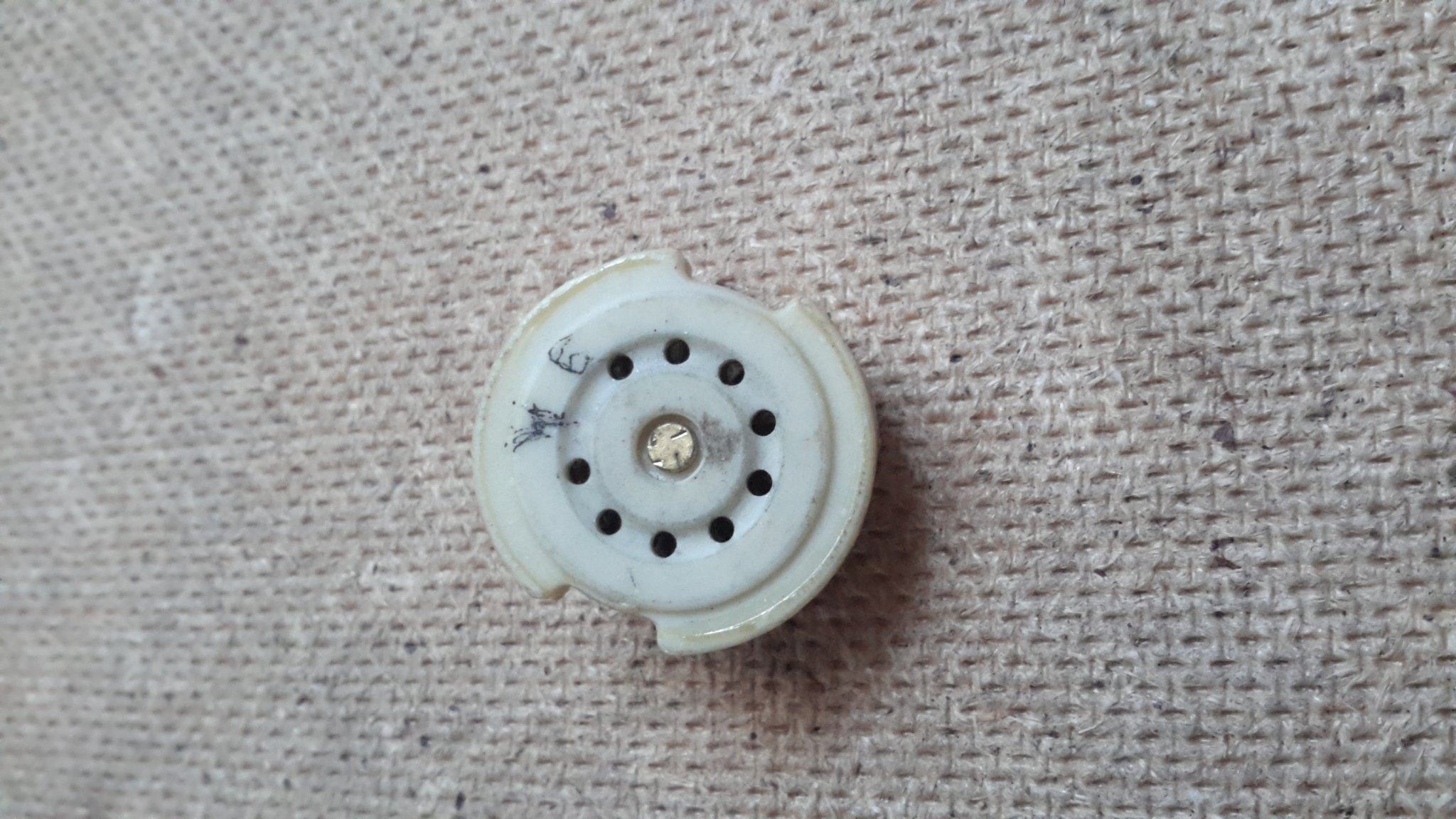

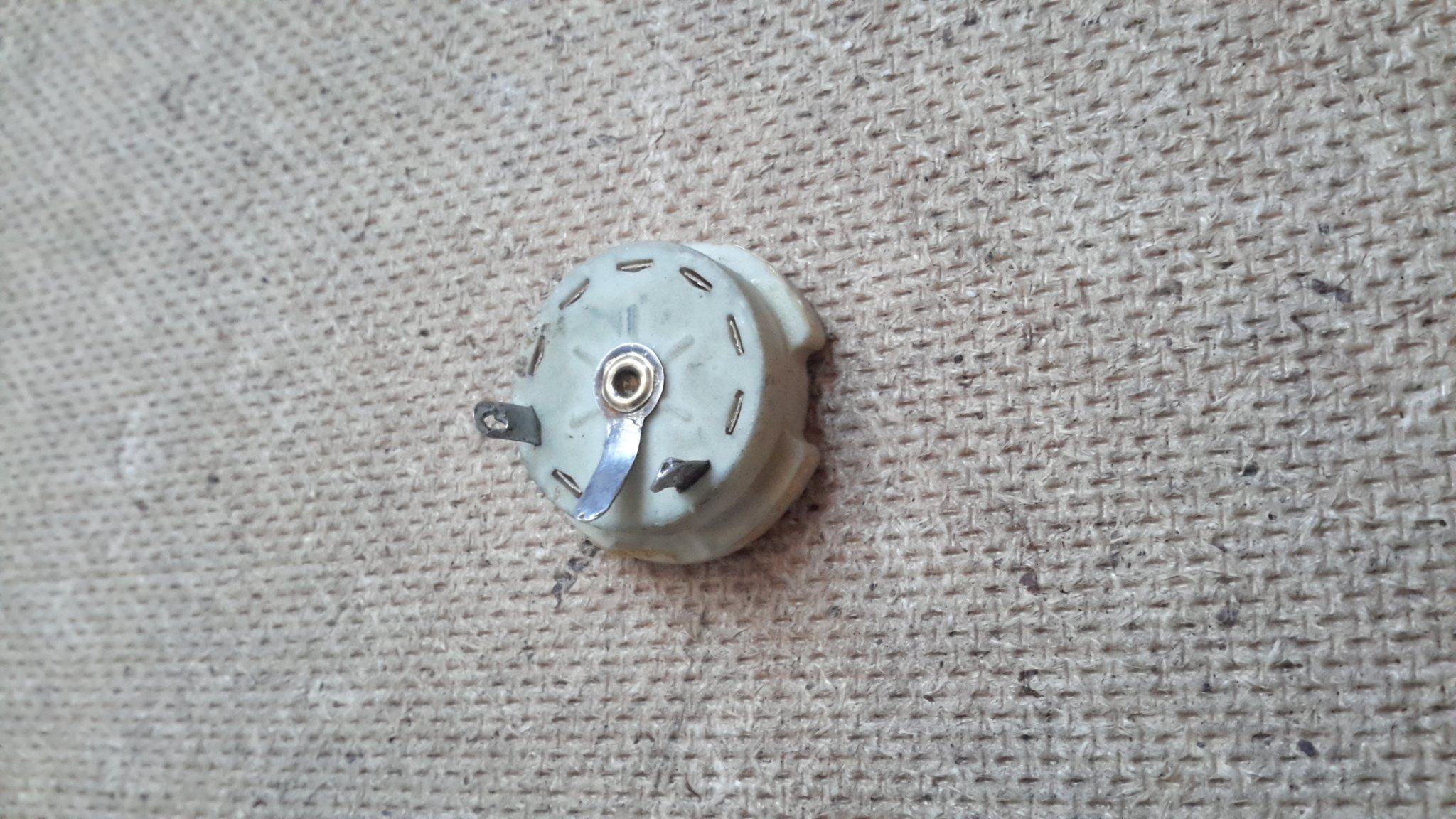

Поциент откупорил любопытства ради  :crazy:
Имхо можно без особых проблем разобрать, почистить-промыть, апосля заклепать заклепкой или чем то ей аналогичным .
« Последнее редактирование: Ноября 16, 2021, 13:37:25 от surfin bird »

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8022
  • Репутация: +2361/-17
  • Atypique
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #318 : Ноября 16, 2021, 13:40:37 »
Цитировать
В панельку залилась паяльная кислота, коей я обильно смачивал контакты при пайке
Кислота, позволяет сэкономить время на залуживание, но мстит скрытыми дефектами ;D

Оффлайн DarkSlayerDeath

  • Частый посетитель
  • **
  • Сообщений: 118
  • Репутация: +4/-0
  • GuitarPlayer.Ru fan!
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #319 : Ноября 16, 2021, 13:44:45 »
Цитата: surfin bird от Ноября 16, 2021, 13:31:17
Поциент откупорил любопытства ради  :crazy:
Имхо можно без особых проблем разобрать, почистить-промыть, апосля заклепать заклепкой или чем то ей аналогичным .

Едрена вошь...теперь я почти уверен что дело в паяльной кислоте( И как я понимаю разбирается панелька в один конец? :pozor:
как быть? Судя по пространству внутри там места много...а если и в других панельках так((( Как думаете сушка феном поможет?
Я думал они литые и в них вставлен контакт.

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6011
  • Репутация: +625/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #320 : Ноября 16, 2021, 13:53:40 »
Цитата: DarkSlayerDeath от Ноября 16, 2021, 13:44:45
Едрена вошь...теперь я почти уверен что дело в паяльной кислоте( И как я понимаю разбирается панелька в один конец? :pozor:
как быть? Судя по пространству внутри там места много...а если и в других панельках так((( Как думаете сушка феном поможет?
Я думал они литые и в них вставлен контакт.

Можно попробовать промыть(обильно, путем погружения и непрерывных перемещений в емкости) изопропилом/ацетоном/калошей. Потом просушить. Или поменять на новые.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2634
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #321 : Ноября 16, 2021, 13:57:57 »
Если нет заклепки под рукой, для последующей сборки панельки, можно расклепать алюминиевую или  медную одножилу, либо напаять на концы последней  тугоплавкого припоя. Можно вырезать и скрутить самодельную заклепку из пивной крышки, или заплавить заклепкой из подходящего пластика
« Последнее редактирование: Ноября 16, 2021, 14:02:30 от surfin bird »

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8022
  • Репутация: +2361/-17
  • Atypique
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #322 : Ноября 16, 2021, 14:25:18 »
Цитировать
Или поменять на новые.
Однозначно! :)

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6011
  • Репутация: +625/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #323 : Ноября 16, 2021, 14:29:48 »
Цитата: Geezer от Ноября 16, 2021, 14:25:18
Однозначно! :)

Если так, то я бы их облудил предварительно отдельно от шасси(неужели так трудно лудятся, что заурядная канифоль не справляется и надо прям кислотой..?), в горизонтальной ориентации. Потому как в установленные на шасси, чего-то залить постороннего гораздо проще в панельки.

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2634
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #324 : Ноября 16, 2021, 14:41:26 »
Отечественные плк9 отлично лудятся/паяются, даже демонтажные, никогда с этим у мну не было сложностей. Зачистить только  ( мелкой отверточкой или чем иным подходящим ) пины перед лужением и ок.

Оффлайн Spero_In_Inteligo

  • Ветеран форума
  • ******
  • Сообщений: 6011
  • Репутация: +625/-10
  • к.т.н., программист, музыкант и фотограф, паяльщеГ
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #325 : Ноября 16, 2021, 14:44:00 »
Цитата: surfin bird от Ноября 16, 2021, 14:41:26
Отечественные плк9 отлично лудятся/паяются, даже демонтажные, никогда с этим у мну не было сложностей. Зачистить только  ( мелкой отверточкой или чем иным подходящим ) пины перед лужением и ок.

Вот и для меня удивительно. Были и новые и юзанные. И без зачистки паяются ???

Оффлайн surfin bird

  • Эксперт
  • *****
  • Сообщений: 2634
  • Репутация: +469/-4
  • Поциент из Масквы
    • Surfin Bird
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #326 : Ноября 16, 2021, 14:55:51 »
Может там чинайская иммитация, на лицо прекрасная,  дохлая внутри ???
« Последнее редактирование: Ноября 16, 2021, 15:04:47 от surfin bird »

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8022
  • Репутация: +2361/-17
  • Atypique
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #327 : Ноября 16, 2021, 15:32:09 »
Цитировать
чинайская иммитация, на лицо прекрасная,  дохлая внутри
Шинуаз... :)

Оффлайн Medvedeff8

  • Эксперт
  • *****
  • Сообщений: 2671
  • Репутация: +663/-27
  • Слабоумие и отвага!
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #328 : Ноября 16, 2021, 23:15:40 »
Залитые кислотой панельки прокипятить в воде, затем промыть проточной водой, затем изопропилом, и хорошо просушить феном.

Онлайн Geezer

  • Живу на форуме
  • *******
  • Сообщений: 8022
  • Репутация: +2361/-17
  • Atypique
Re: Ультрабюджетный Marshall JCM 800 EL84 (компактный Mod конструктор)
« Ответ #329 : Ноября 16, 2021, 23:24:13 »
В советской армии был такой совет: просверли дырочку, напиши "учебная" :)
