изначально стояли 12AX7 . У них 4 и 5 контакты были спаяны и припаяны к одному концу накальной обмотки , к другому концу обмотки шел 9 вывод лампы. Если замерить тестером , то между (4,5) и 9 будет 6,3 В.
А теперь не внося никаких изменений в розетку , убирается 5 штырь и соединяется с 9. А 5 и 4 спаяны вместе.
Штырь 5 розетки не касается ,поэтому ток идет от 4 через 2 накал обмотки ,поставленные параллельно и через проводник на экран 9

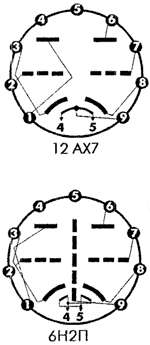

у 6н2п ев нити накала соеденены паралельно 4,5 ножки, у 12ах7 последовательно ...4-9 нога 1 накальная нить, 9-5 вторая.
Чтобы поменять 6н2п ев на 12ах7 нужно 4,5 ножки соеденить вместе, провод с 5 ножки кинуть на 9.
А чтобы поменять 12АХ7 на 6Н2П , нужно в розетке провод от 9 отпаять, разъеденить спаянные 4 и 5, и один провод кинуть на 4 , а другой на 5 , и 9 заземлить...Это если напряжение между проводами накальными 6,3 В
