я ба посоветовал кое-какие изменения.

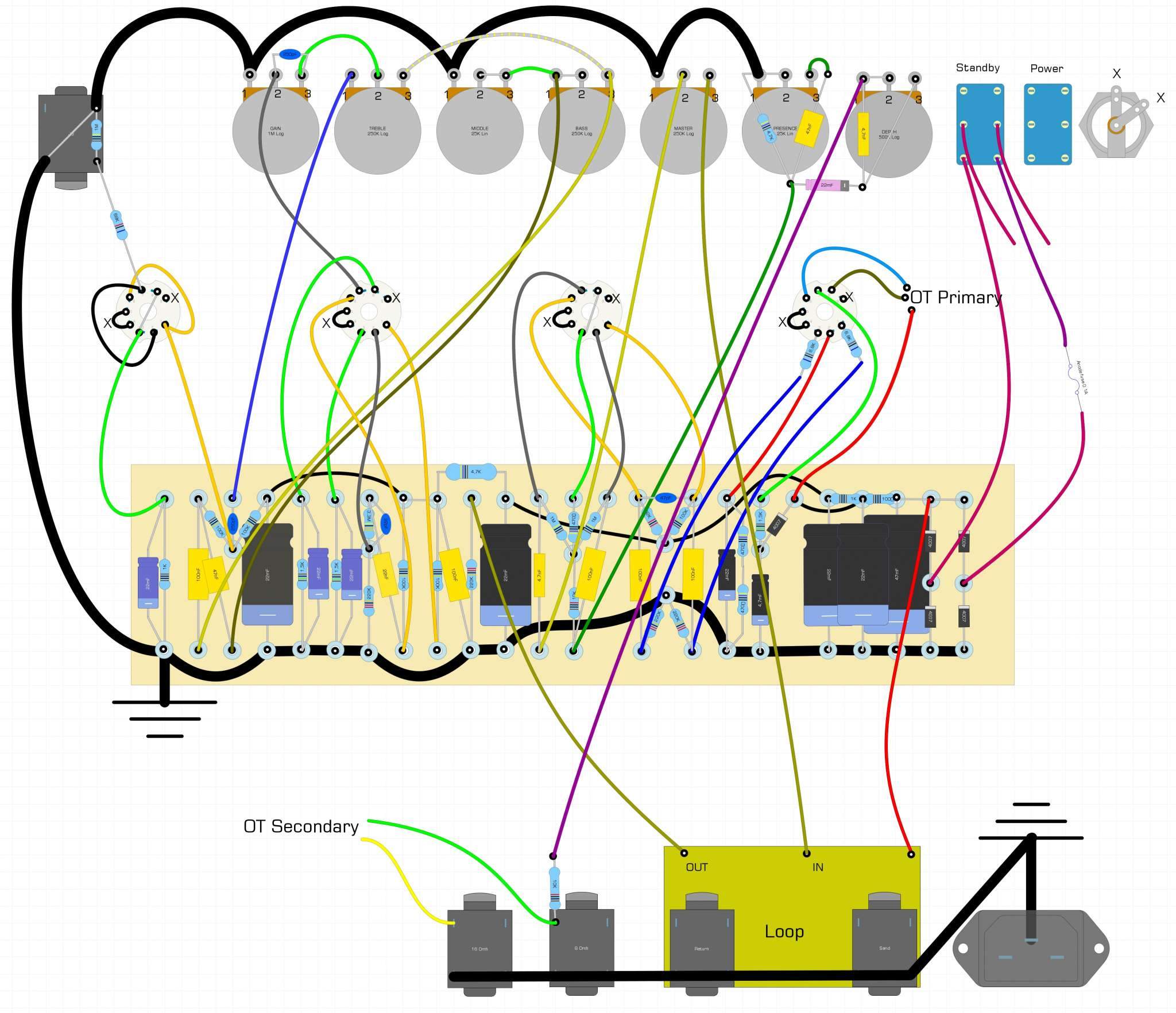

1) Не соединять земли лупа и выхода с заземлением на задней панели, а протящить их отдельным проводом до граунд-шины
Можно схватить неприятностей с протеканием сигнальной земли по шасси

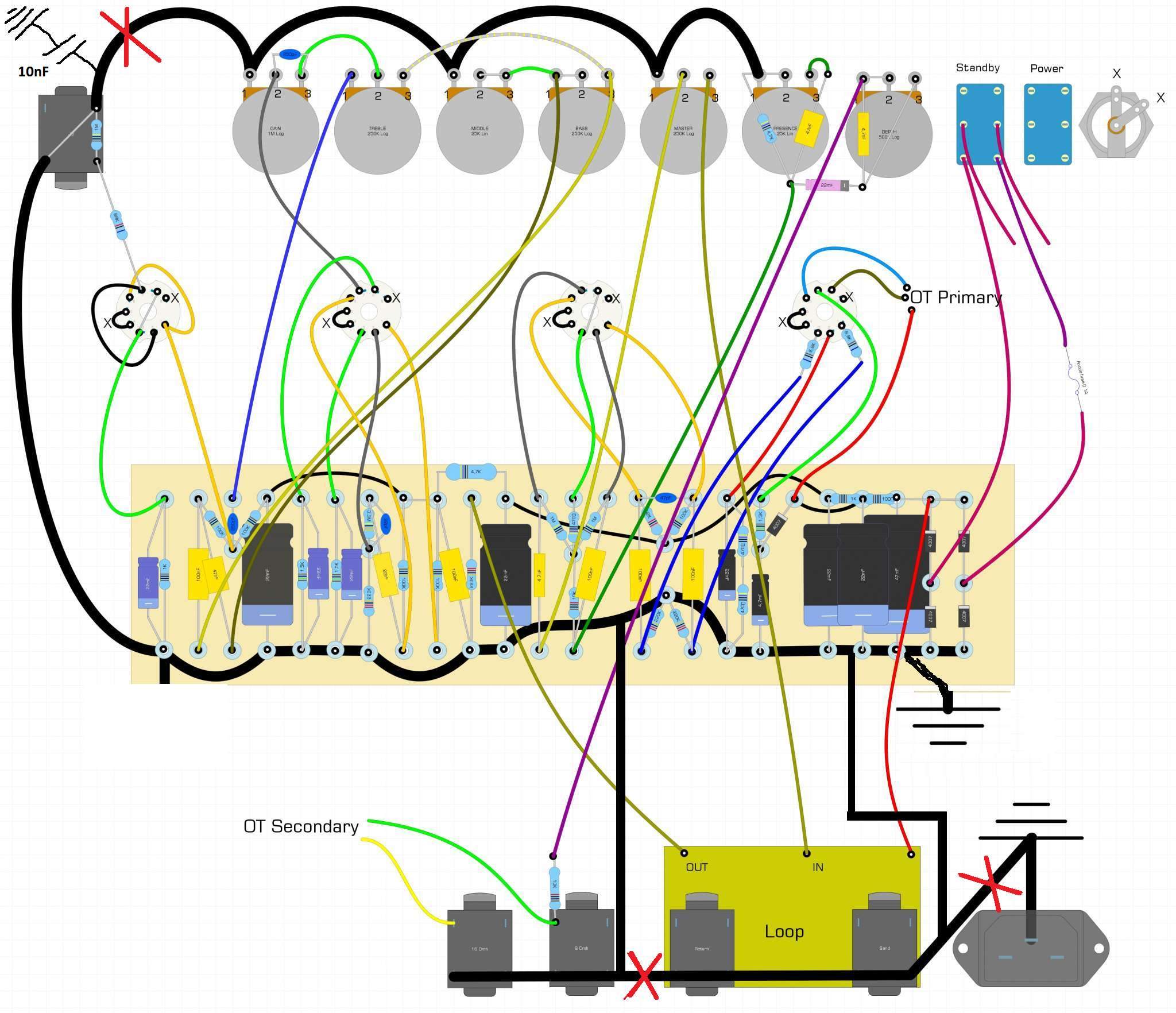

2) Сигнальную землю соединять с шасси возле блока питания. А на входе 10нФ на шасси против радио наводок.

3) Ну и последнее (не обязательно) - не соединять потенциометры со входом, а тянуть земли к потам отдельным кабелем.
Например через оплетку экранированного кабеля. Или вторым кабелем в двойном экранированном, а оплетку соединить только с одной стороны (т.е. использовать как экран)
к гейну+Стэку, мастерy, и през-депс еще одну.

И соединять эти земли в нужных точках на шине

Это будет правильней (по крайней мере с теоретической точки зрения)

Всем привет!!! Дочитал тему до конца, имеется в наличии такой баллон и скорее возьмусь повторить проект. До этого собирался собрать пушпул на 6ф5п в формате оконечника, гушку тоже только мощник делать буду. Хочется спросить, что лучше будет звучать, вариант с отрицательным напряжением или отказаться от этой идеи? Спасибо!!!

Здравствуйте!  Собрал оконечник по вышеприведенной схеме и возникла проблема. С ООС, при уменьшении сопротивления потенциометра презенса усилитель начинает возбуждатся,  звук становится хрипящим и появляется тарахкотение. Без ООС и когда потенциометр презенса в "0" тогда все нормально.  Если добавить 22к в ООС также работает, но регулировок не слышно. Подозреваю монтаж. Но может у кого есть какие мысли?

Нет,  ООС,  перекидывал,  свистит сразу.

На динамике осциллограф показаывает возбуд размахом 12в и частотой 110 кГц. Попробую немного монтаж переделать.

Сеточные стоят 6к8 на панельке. 47р также присутствует, монтаж не влияет. Поставил в ООС 33к, возбуда с ним нет.

вторичная обмотка выходного трансформатора - своим "нулем" посажена на общую "землю"?

Можно подробнее про заземление вторички трансформатора.

Это не свист, а возбуд, т.е. звук тихий и хрипящий.
Лампы, по заверению продавца новие, были в упаковке.
Трансформатор от Эстония-4м с перемотаной вторичкой под приведенку 12 кОм на нагрузку 8 Ом.

Силовик правда слабоватый, впритык. И сеть в квартире всего 200 в.
На днях попробую заменить.

Tander, Если не землить, ООС работать не будет. А выше написано, что таки там все регулируется.
