Спасибо товарищи !!! Надо попробовать , такой тестер у меня есть

Результаты измерения коэффициентов усиления 4-х транзисторов разного типа, сделанные разными приборами:

ГТ308В
мультиметр:  74 - 84 - 131 - 100
"всетестер": 70 - 63 - 108 - 84

1Т403Б
мультиметр:  203 - 234 - 178 - 189
"всетестер": 66 - Pjfet - 70 - 43

При замыкании база-эмиттер у ГТ308В мультиметр показывает остаточное значение 0...1,
При замыкании база-эмиттер у 1Т403Б мультиметр показывает остаточное значение 12...20.

Транзисторам с большой утечкой наилучшее применение - в Тонбендерах, где они включены без смещения, и утечка там просто необходима

Самое уязвимое звено в схеме - это первый каскад, его утечка дестабилизирует общий режим схемы.
Поэтому, туда лучше ставить транзистор с минимальной утечкой, ко второму каскаду требования менее жёсткие.

Насчёт утечек.
Я перебрал несколько десятков ГТ404, и лишь треть из них более или менее соответствовала рекомендациям для фузза.
И это при том, что эти транзисторы существенно меньшей мощности и ожидаемо меньшей утечкой, чем у ГТ403.

Насчёт тембра.
Если рабочая точка коллектора находится в половине питания, то фузз входит в искажения симметрично, и звук его близок к "ааа".
При увеличении входного сигнала изменяется скважность выходного, и тембр изменяется, приближаясь к "эээ" или "иии".
В реальной игре это изменение скважности оживляет тембр инструмента, избавляя его от монотонности.
С разными транзисторами, с их разными коэффициентами и вольтамперными характеристиками этот процесс имеет разную динамику.
Здесь есть бескрайнее поле для экспериментов в поиске своего собственного звука

.

.

Жирнота среднемощных гермашек :
https://www.youtube.com/watch?v=uk_bJni49Ho&feature=emb_logo

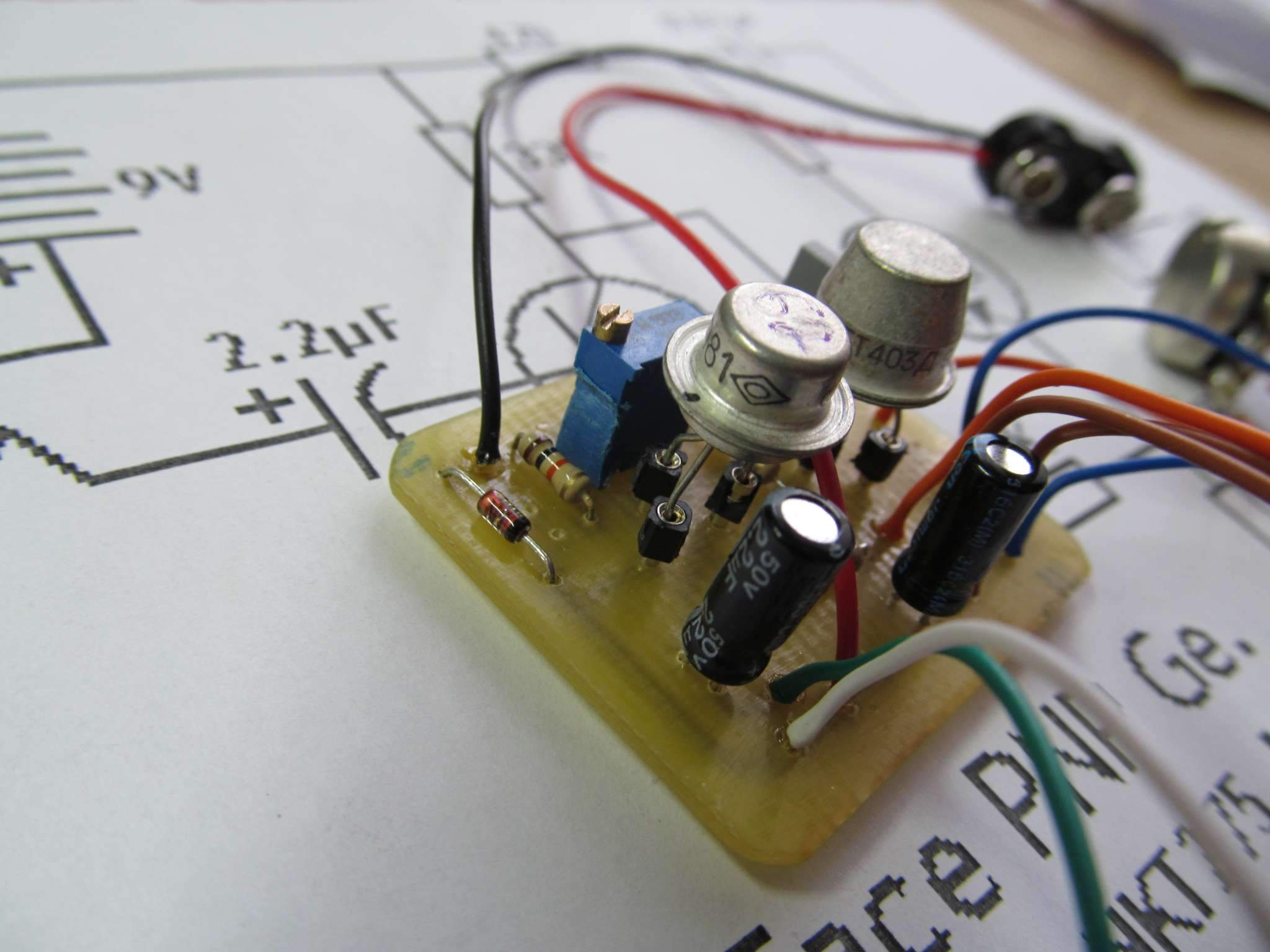

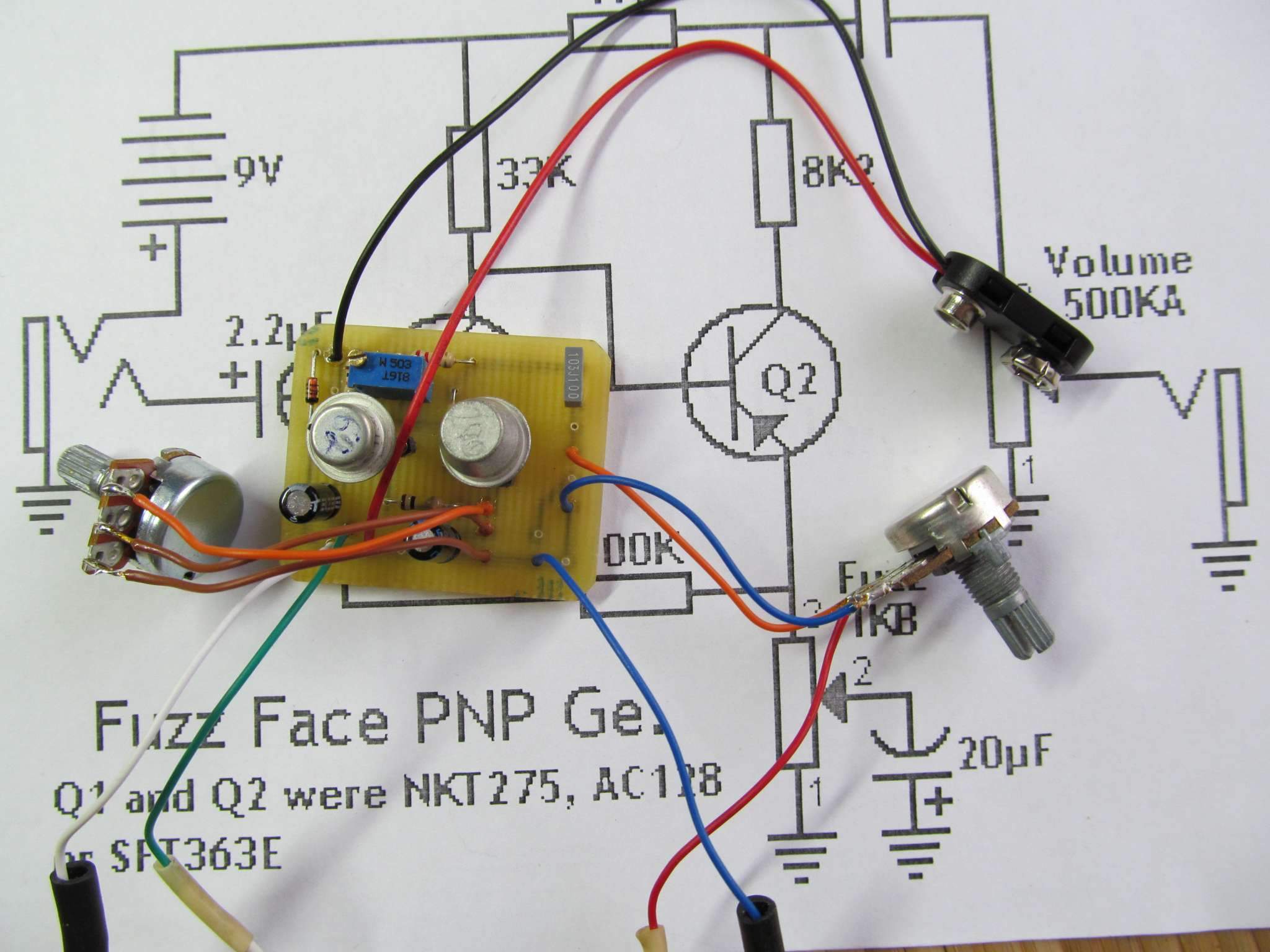

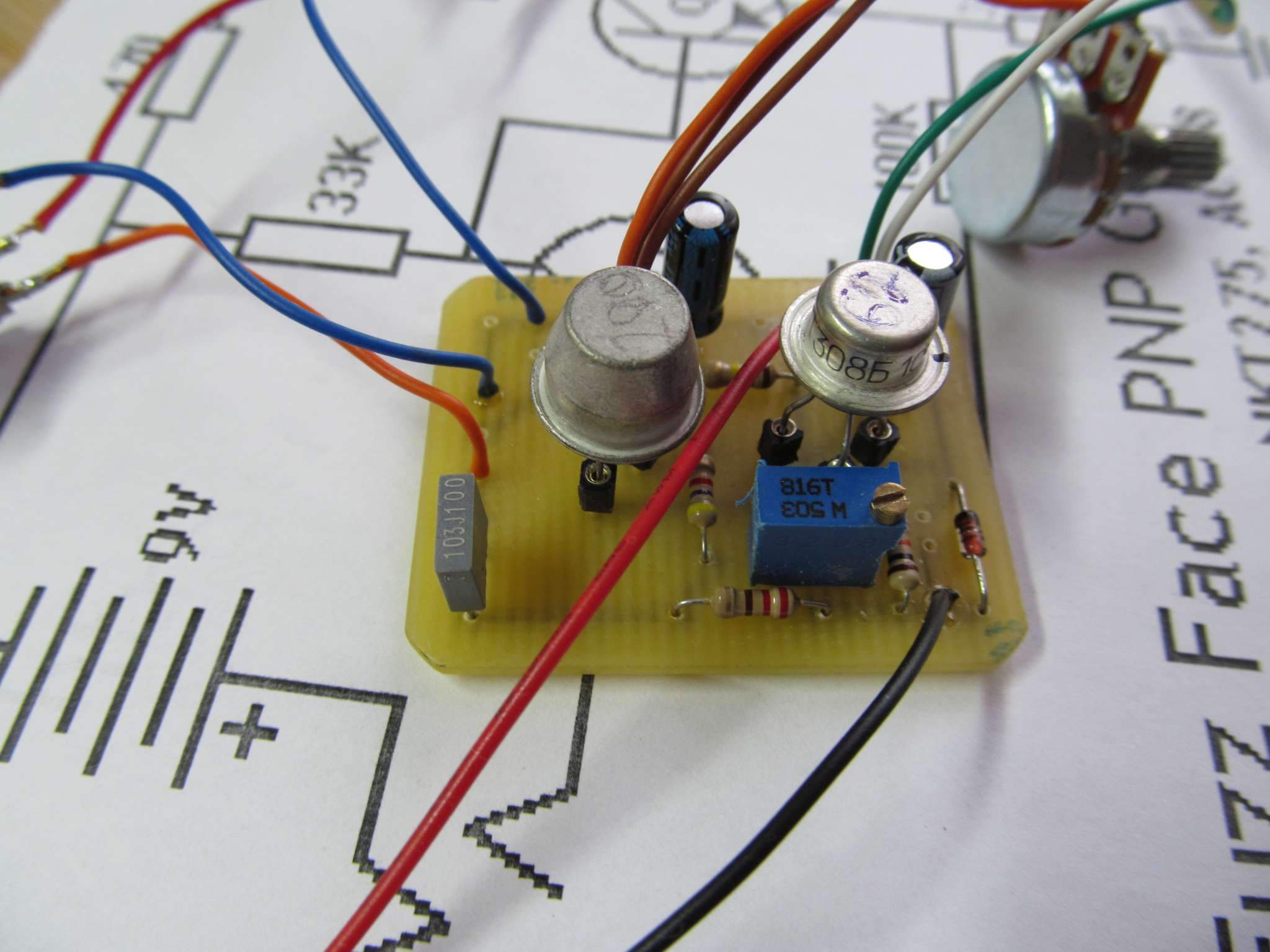

Собрал и я свой Фузз Фейс. Первый транзистор- ГТ308Б ( hfE -70) , второй- ГТ403Д ( hfE- 140) . Сначала впаял коллекторные резисторы с классической схемы - 470 Ом и 8,2 кОм , и подстроечник на 50 кОм, по рекомендациям с этой темы. С ними 4,5 в на коллекторе не смог выставить - накручивалось максимум 1,5 В . Пересчитал по калькулятору под данные коэфициенты транзисторов и вышло, что надо ставить 220 Ом и 4,7 кОм , и в коллектор первого - так же подстроечник. После этого сразу вышло накрутить 4,5 В на коллекторе второго транзистора. Звук очень мягкий , винтажный такой , чем то OCD Fulltone смахивает. Немного есть бубнежа - с гитарой типа Лес Пола . Думаю, может из-за того, что вместо 20 мкФ к регулятору гейна впаял то что было- 47 мкФ. Но Никаких запираний в звуке нет, затухание плавное так как должно быть .Короче , не нарадуюсь тем что понял как настраивать Фузз )) Ничего сложного нет. Главное всё персчитывать по калькулятору - тогда запуститься. Скоро у меня будет много МП41А - буду с ними тоже эксперементировать



High Hopes, я предпочитаю 1 мкФ на входе, 10 мкФ в эмиттере, а выходной потенциометр - 100 кОм

  Я предпочитаю  0,47 +820 Ом  на входе , 47,0 вместо 22,0 и переменник 500 ком.  И между Э и К второго транзистора 2200пФ.
