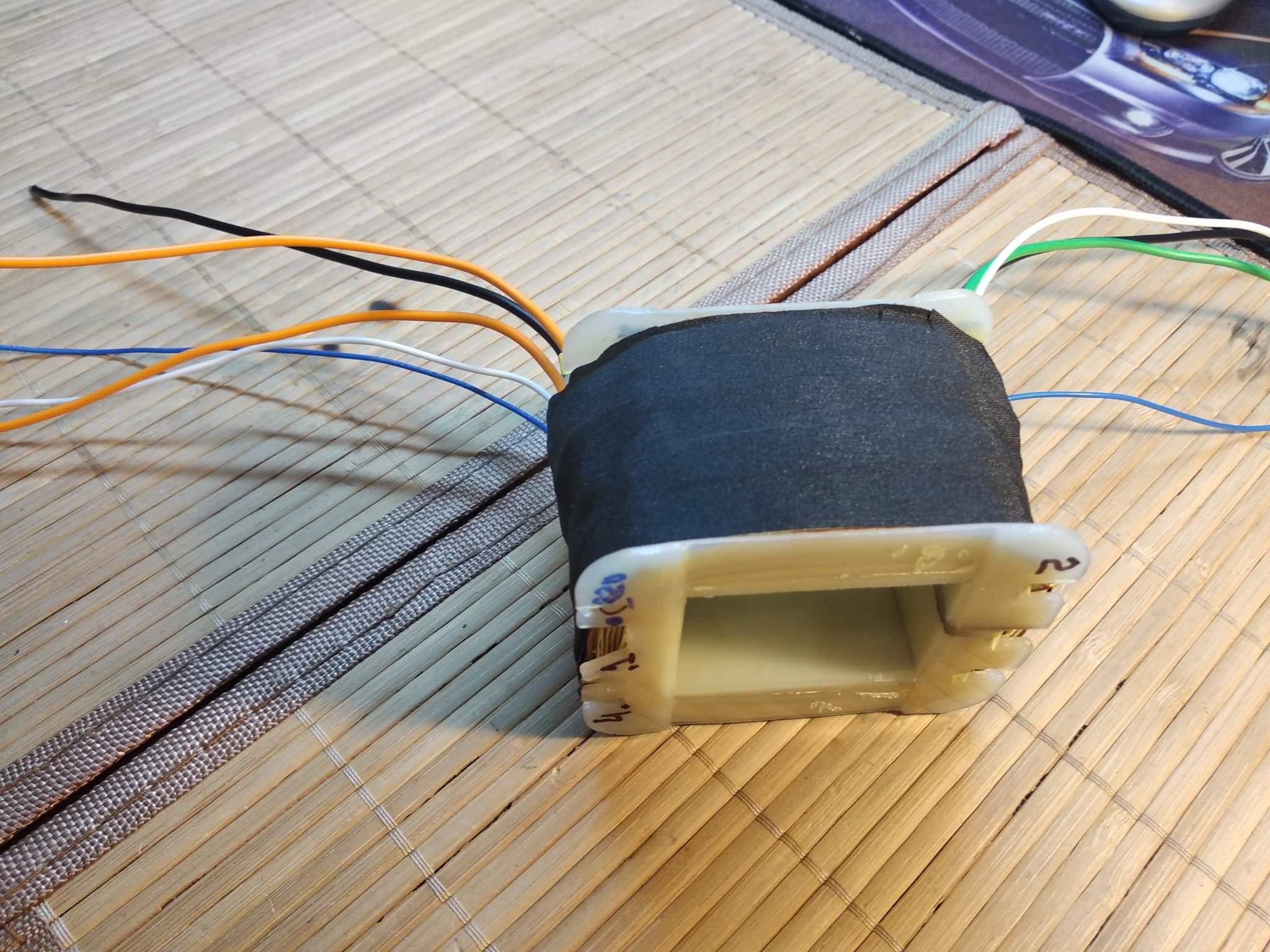

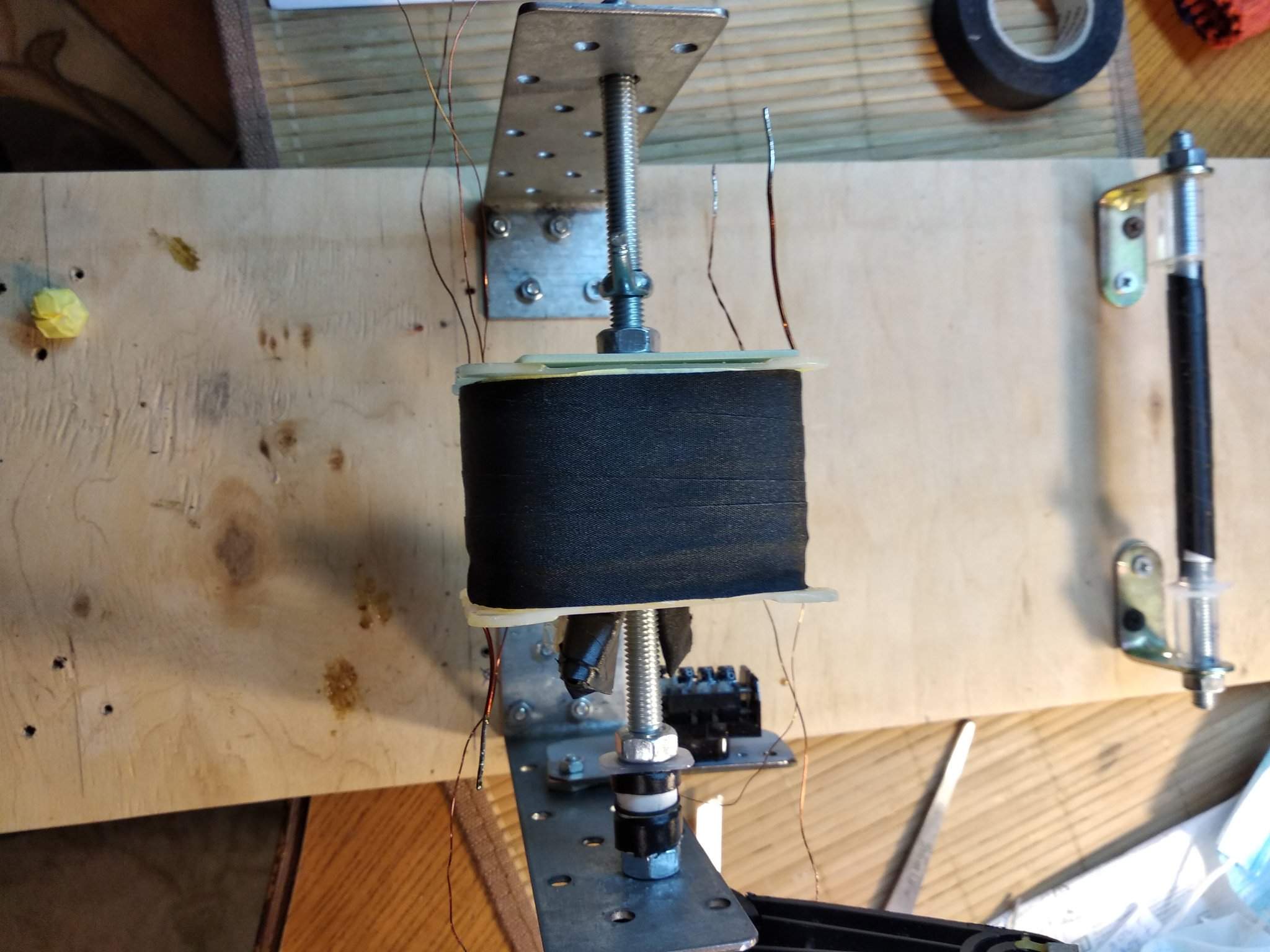

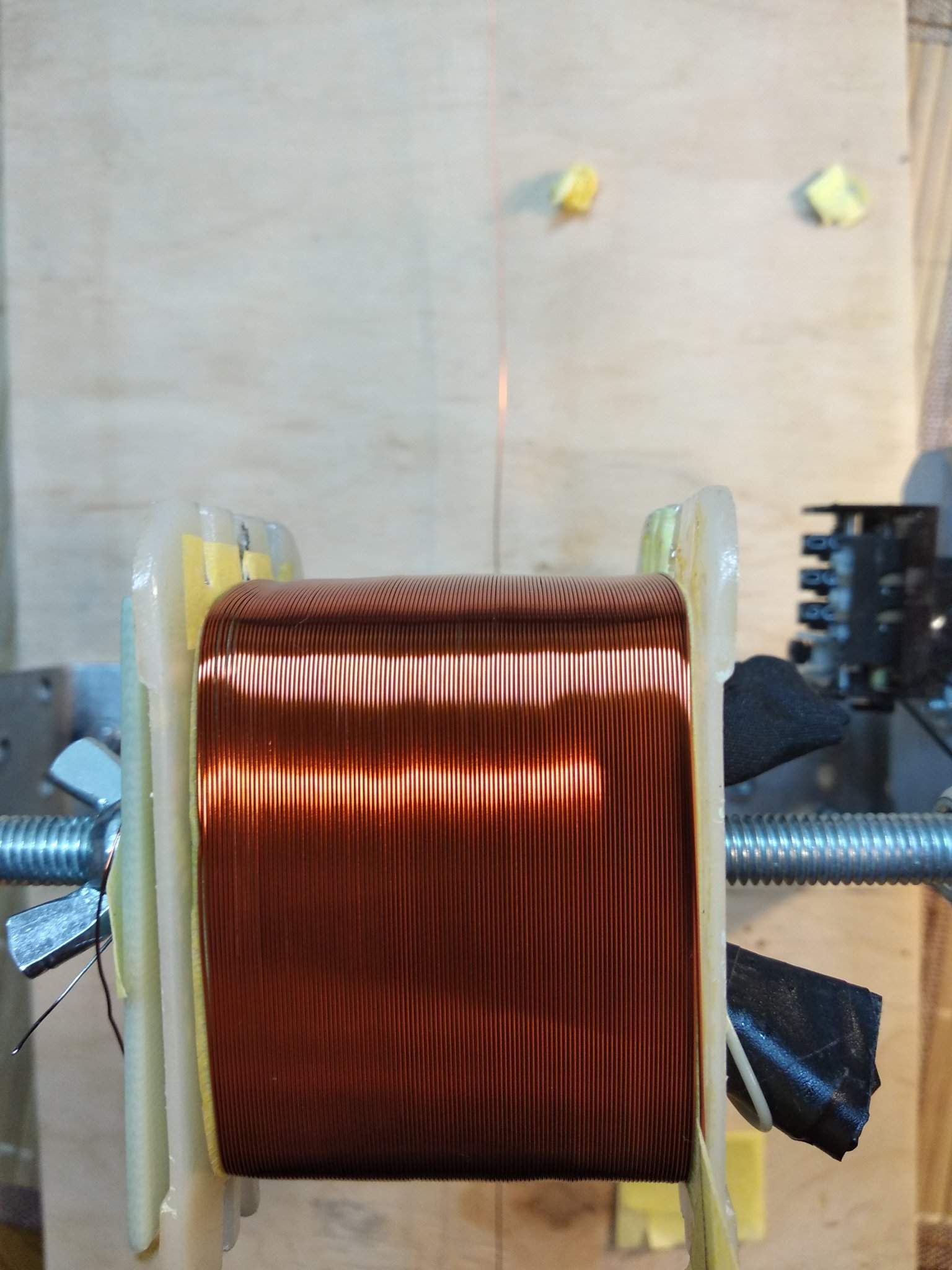

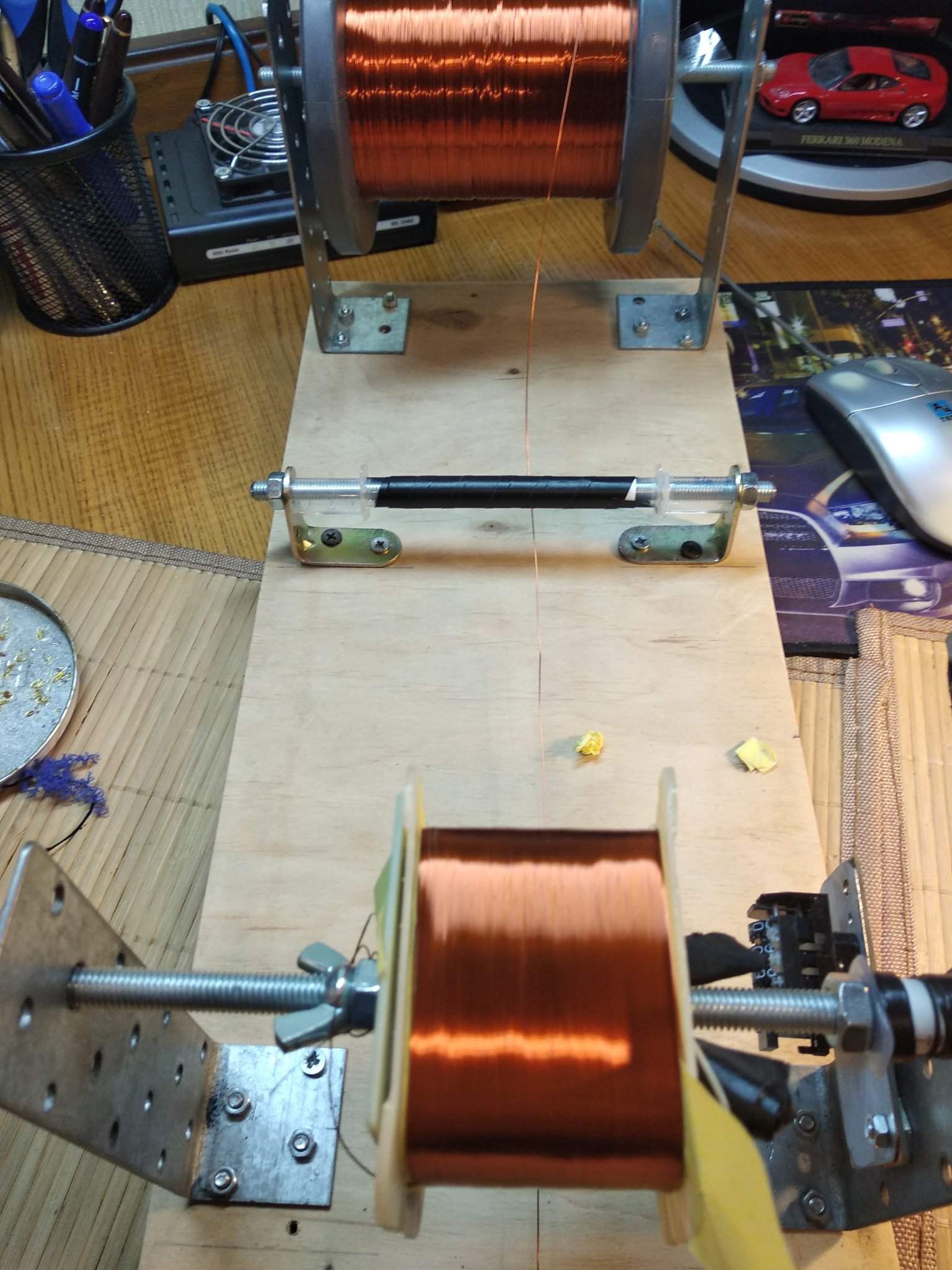

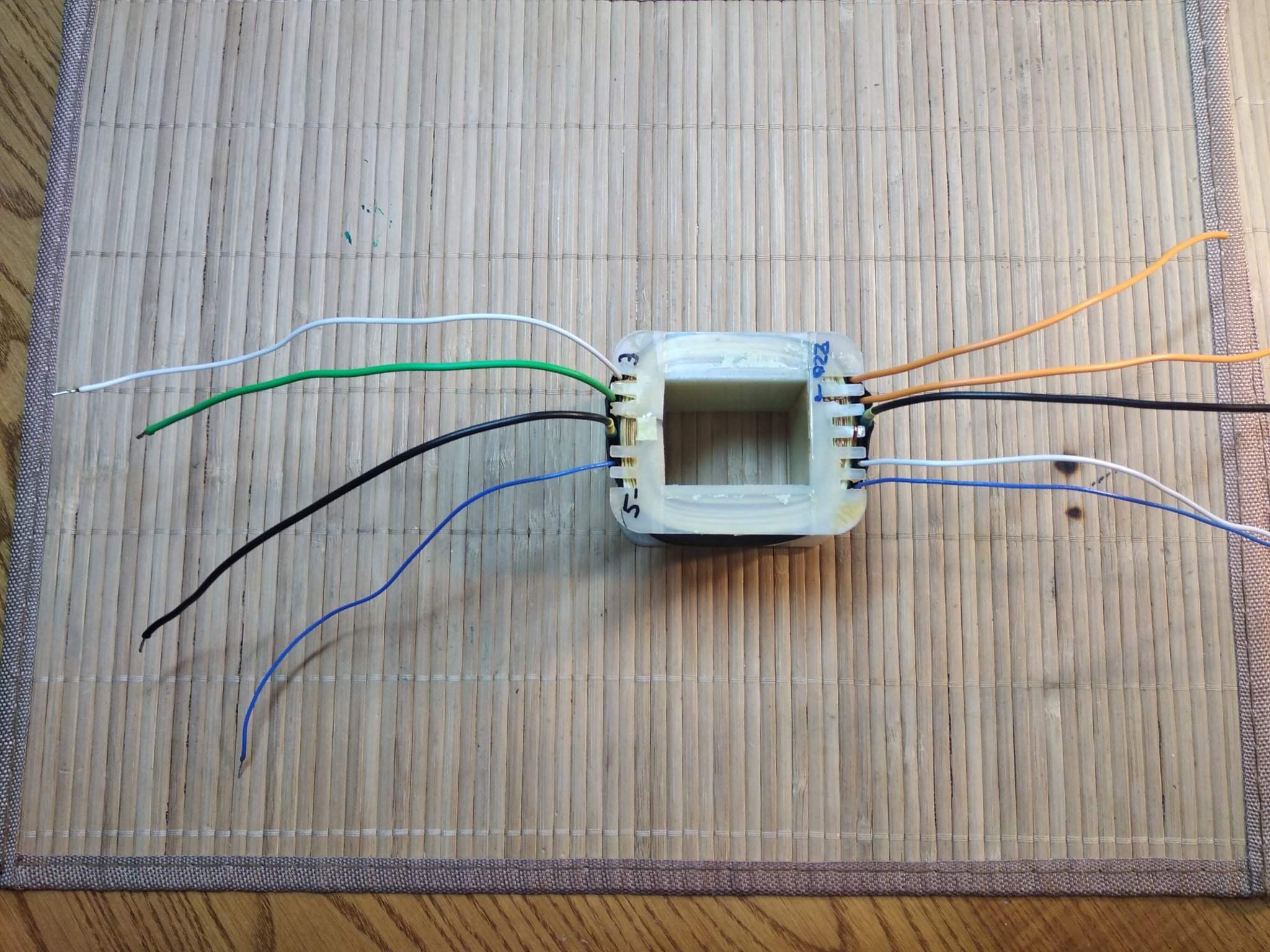

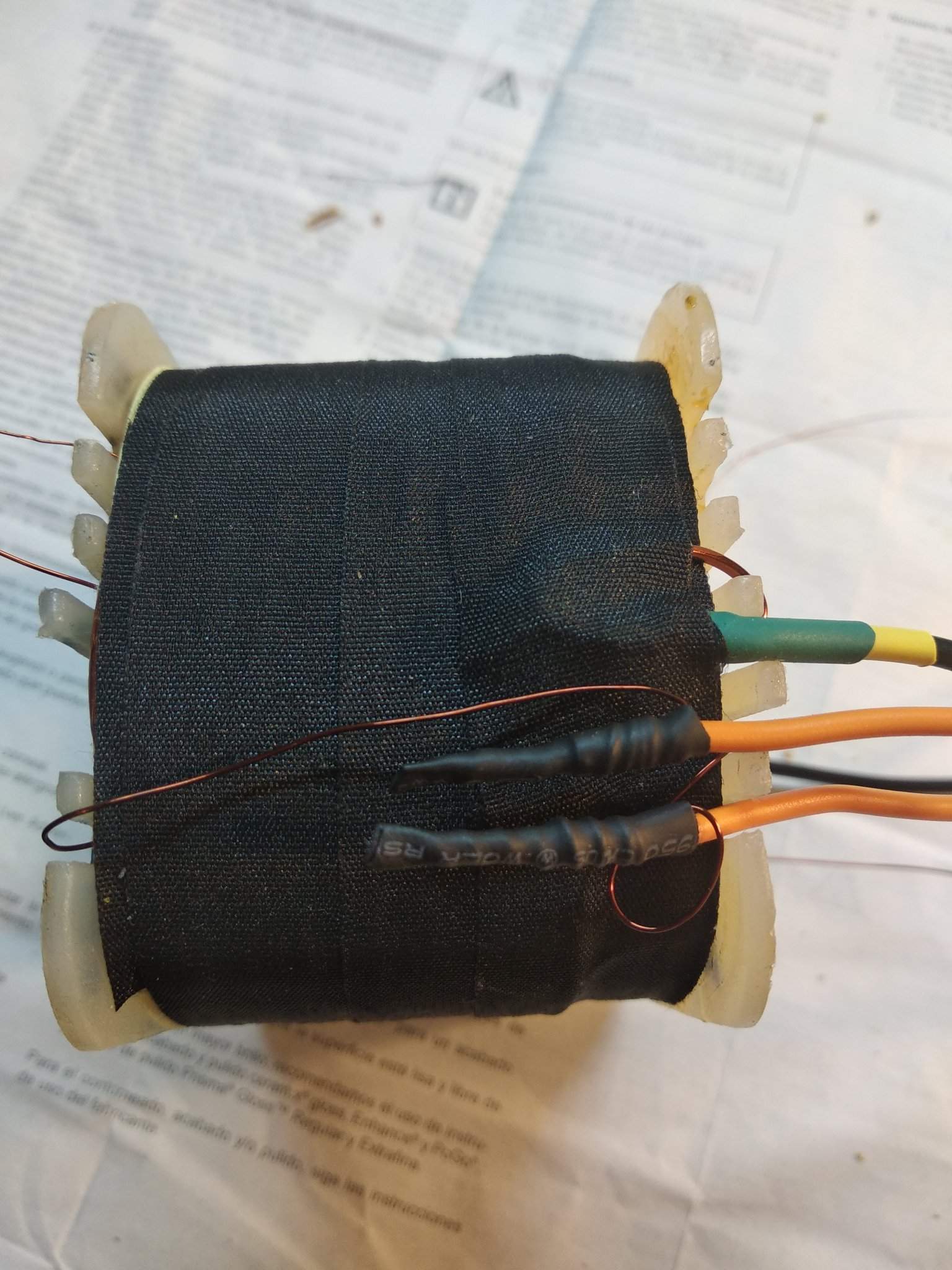

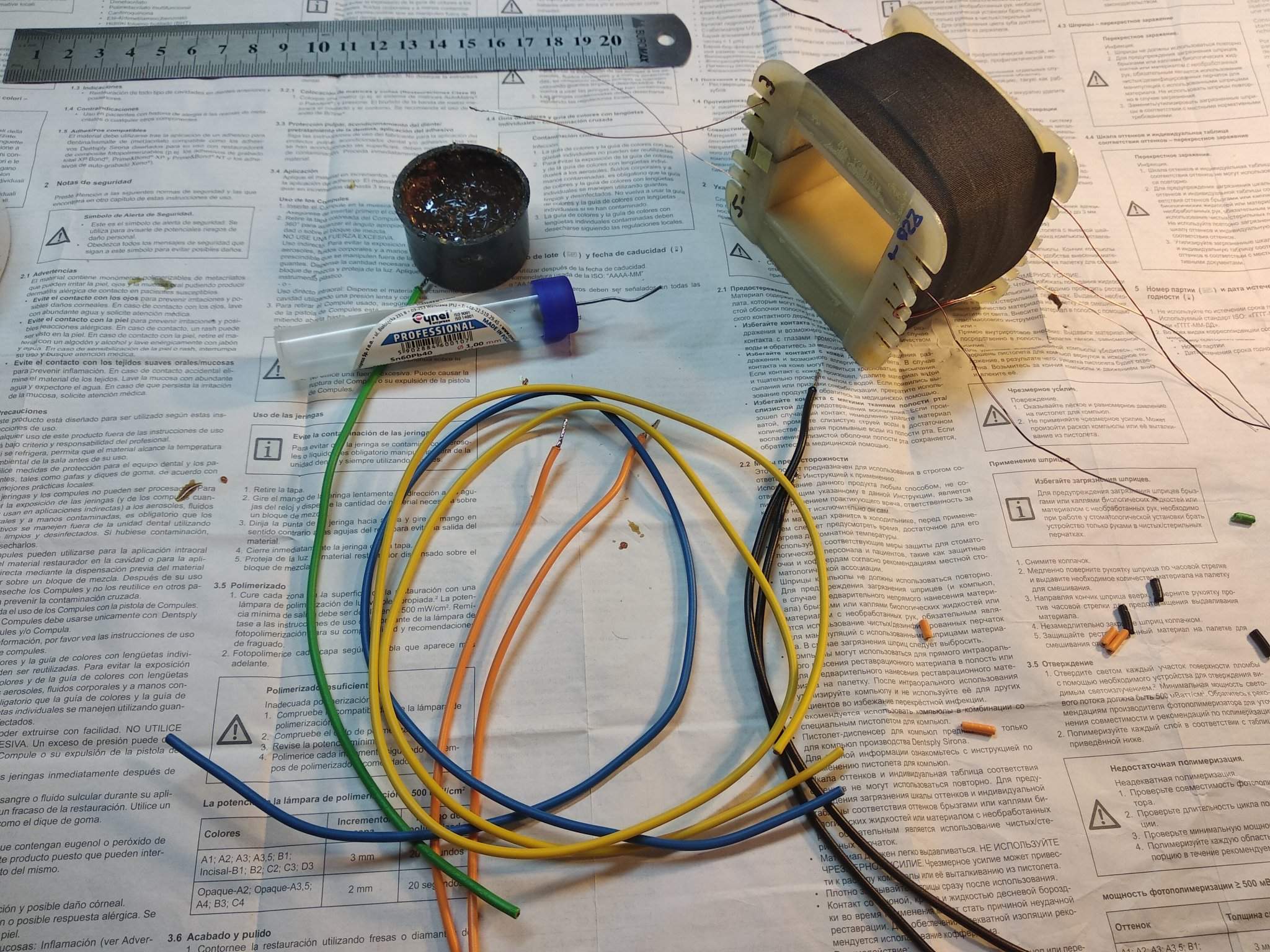

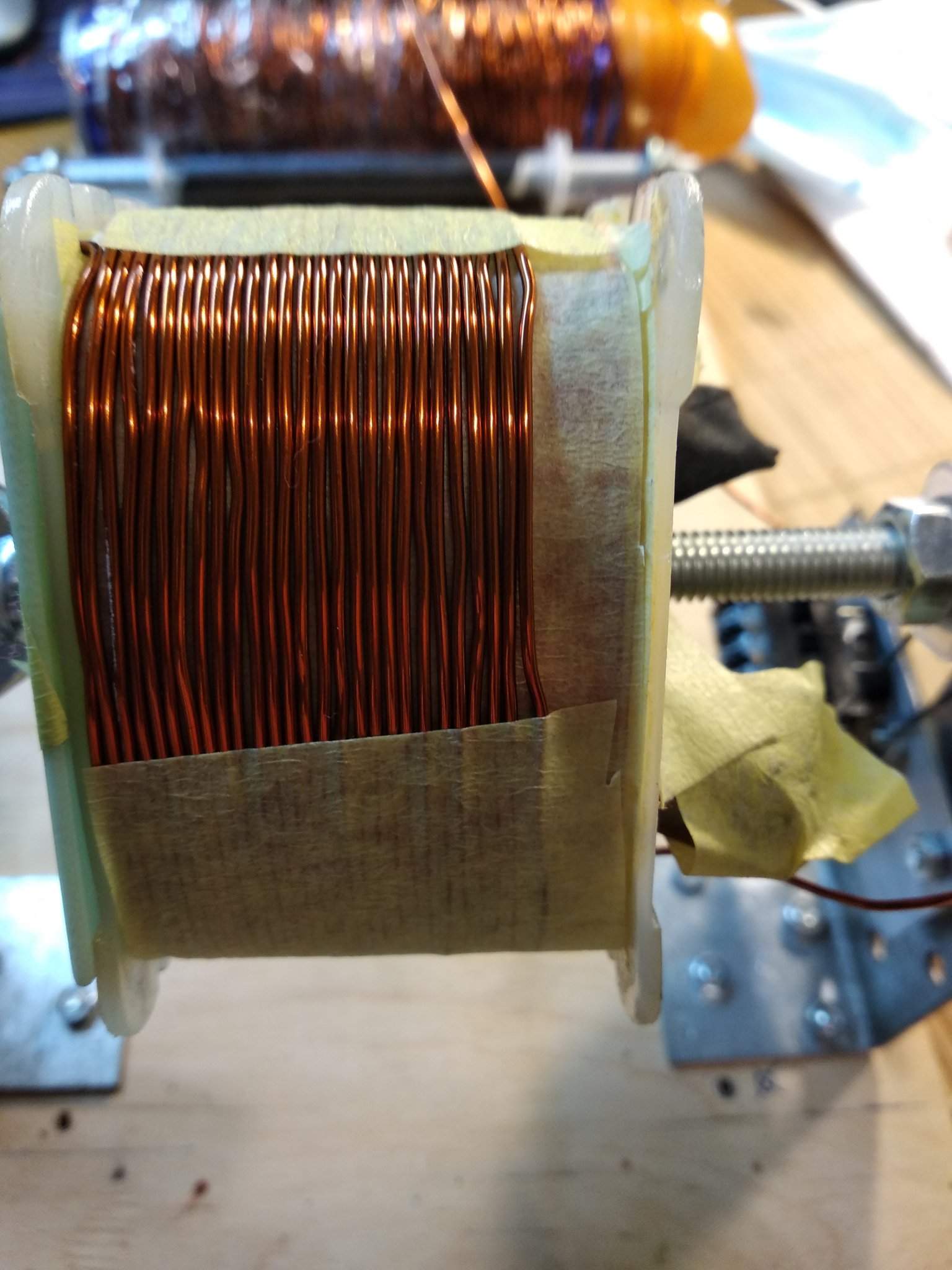

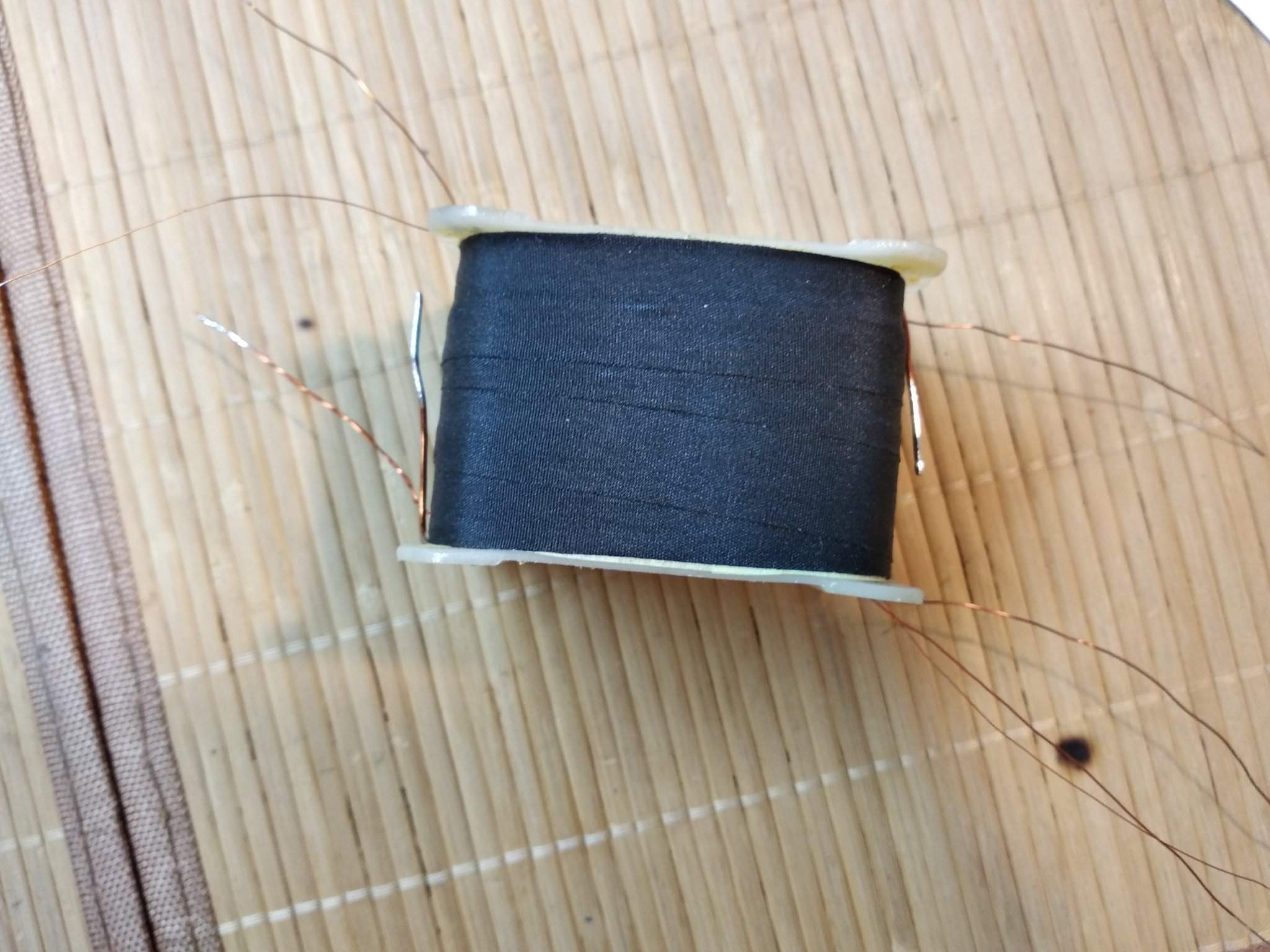

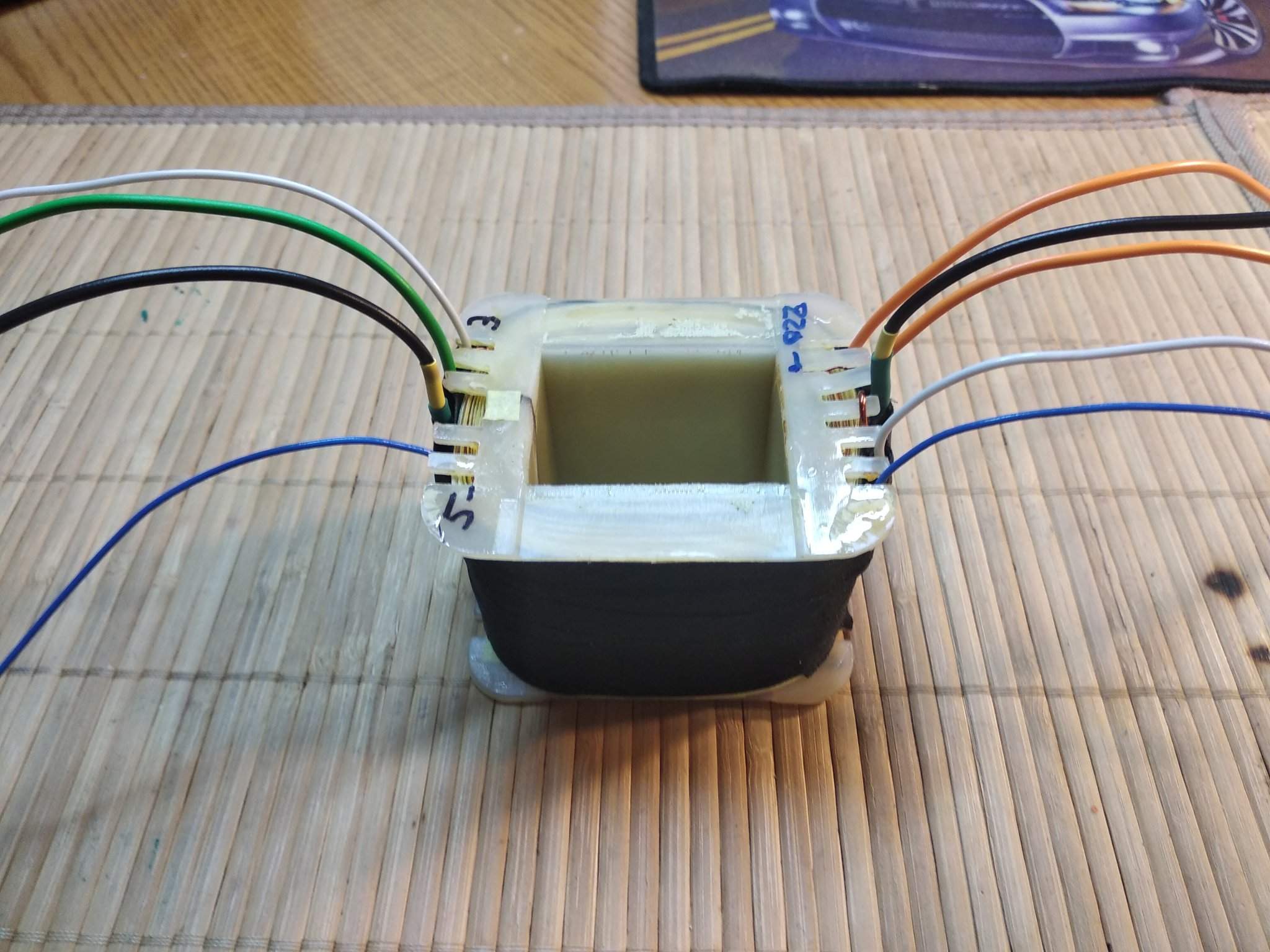

Вобщем намотал катушку полностью. Всё поместилось прямо впритык , пластины железа заходят нормально. Получилось около 700 витков первички, экранирующую обмотку не делал, чтобы не занимать драгоценные милиметры окна . Вторичку сделал приблизительно по расчётам на 280 В переменки , с отводом на 250 вольт и ток 200мА. Обмотка смещения - около 50 В. Накал- поместилась только одна обмотка проводом 1мм с немного большим запасом по напряжению - по расчётам должно быть около 7,3 В ( для 2-х 6П3С и 3-4 ламп 6Н2П) . Думаю на них как раз просядет до 6,5 В . Хотел две накальные по 1 мм, но не помещалась уже вторая. Сам процесс намотки был на ручном станочке со счётчиком витков . Больше всего понравилось мотать проводом 0,4 и 0,35 мм - провод ложится отлично , скорость можна развивать хорошую, и аккуратно всё укладывать . Сложнее всего мотать вторичку накала толстым проводом , катушка постоянно хочет выскользнуть из рук , и размотаться . При этом удобнее не рукоятку крутить, а просто сам каркас рукой- так лучше выходит натяжение. Ну и самый приятный процесс - это распайка выводов ))
