ну не у всех, в М5 средняя точка, в ректах и стилетто поголовно СТ паяется прям на медный экран.

Так я и пишу, что не у всех. Но там, где питальник универсальный, СТ отдельно выведен. Или вообще его нет в природе. А на всякие Триплы, М5 и т.д. где свой силовик, СТ да, запаяна.

sadky, обсуждали ранее. По хорошему хотя бы в анодке межслойка. Низковольтное чаще всего умещается в один слой и там париться не о чем.

Силовики мотаются без какого-либо секционирования .  В исключительных случаях ,для точных измерительных приборов допустимы изголения ,да и то в редких случаях .

То есть, если мотать анодную обмотку с разными R акт. в плечах - ничего страшного?
Ну если рассуждать логично - в этом случае ведь и итоговые напряжения плеч при нагрузке могут отличаться из-за разности по сопротивлению и падению напряжения на нëм? Или загон?))

sadky, в выходнике на разность сопротивлений тоже пофиг по большому счету, не столь сильно оно и отличаться будет, секционирование в первую очередь для звука
В питальнике напруга будет одинаковой если количество витков 1:1

А вот, кстати, про анодку: при намотке выходника заморачиааются с секционированием первички, чтобы уравнять активное сопротивление плеч. А в силовике с этим как( если анодка под двухполупериод) ?

Sadky, я - ровняю  .Для себя любимого не жалко пол часа времени на заморочку. Ну вот такой я загадочный...

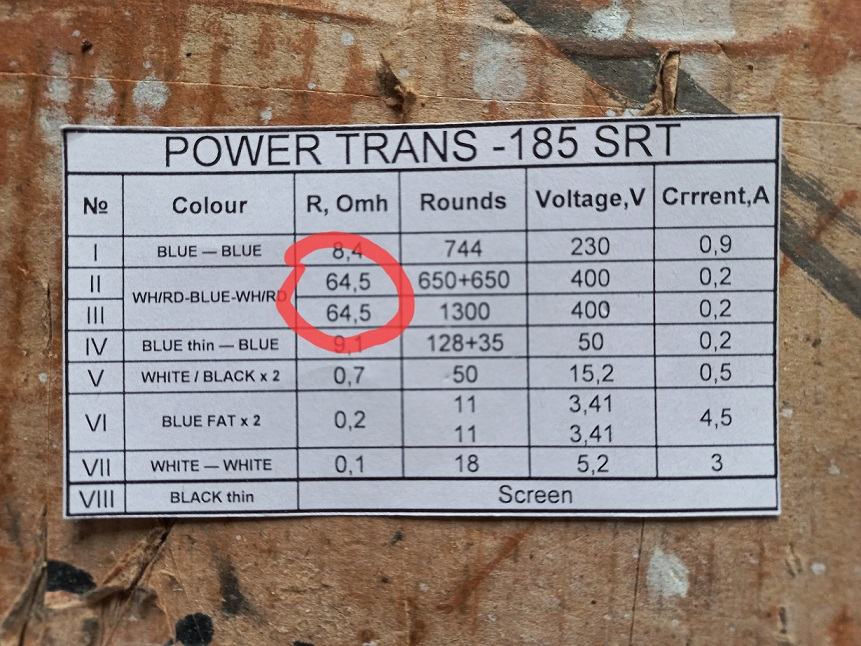

Вот шильдик с крайнего силовика для SRT:
Межслойка в анодке, экран из фольги, выровненные сопротивления. В трансформаторе всё должно быть прекрасно, для себя же делаем  .
Сколько там реально будет в вольтах под нагрузкой, и как это повлияет на работу диодов/кенотронов и выпрямителя в целом если мотать всё подряд - я не проверял.
Скорее всего даже при разнице напряжений процентов в 10 на кенотроне всё выровняется.
Кстаити, программа Trans50 при расчете такого транса предлагает намотать разное число витков в двух одинаковых анодных обмотках. Разница там не большая, компенсируется просадка на более длинной обмотке.

sadky, лучше удели побольше внимания напряжению первички. Попробуй в упомянутом Trans50 поставить диапазон 220-240, получишь очень хороший результат с заполнением окна. Если на наборе не экономил, а то и не влезет. Куда полезней чем секционированием себе голову забивать.
