balpat,  да дело в том, что тогда руки не дошли, потом замотался... А сейчас кинулся - а ссылка ваша не открывается Я полез в архив с картами разными, и там нашëл эту. Распечатал на принтере, сквозь отверстия в универсальной карте нарисовал маркером отверстия, подписал номера пинов и дело в шляпе

О, все таки моя работа)
Если нужно - даже нашелся исходник в Автокаде. Если нужно - пишите

Заведите уже темку про Л3, или может старая есть. Трансформаторы-то здесь при чем? Не занудничаю, но далеко не всем интересны карты к чемодану. Без ручки. Особенно в теме про трансформаторы

Ну, во первых он с ручкой.
Во вторых - карта неправильная, с накалом 6,7 будет завышать ток.
Ну и в третьих, в "картен зип" как и в стописот других мест в интернете лежит правильная.

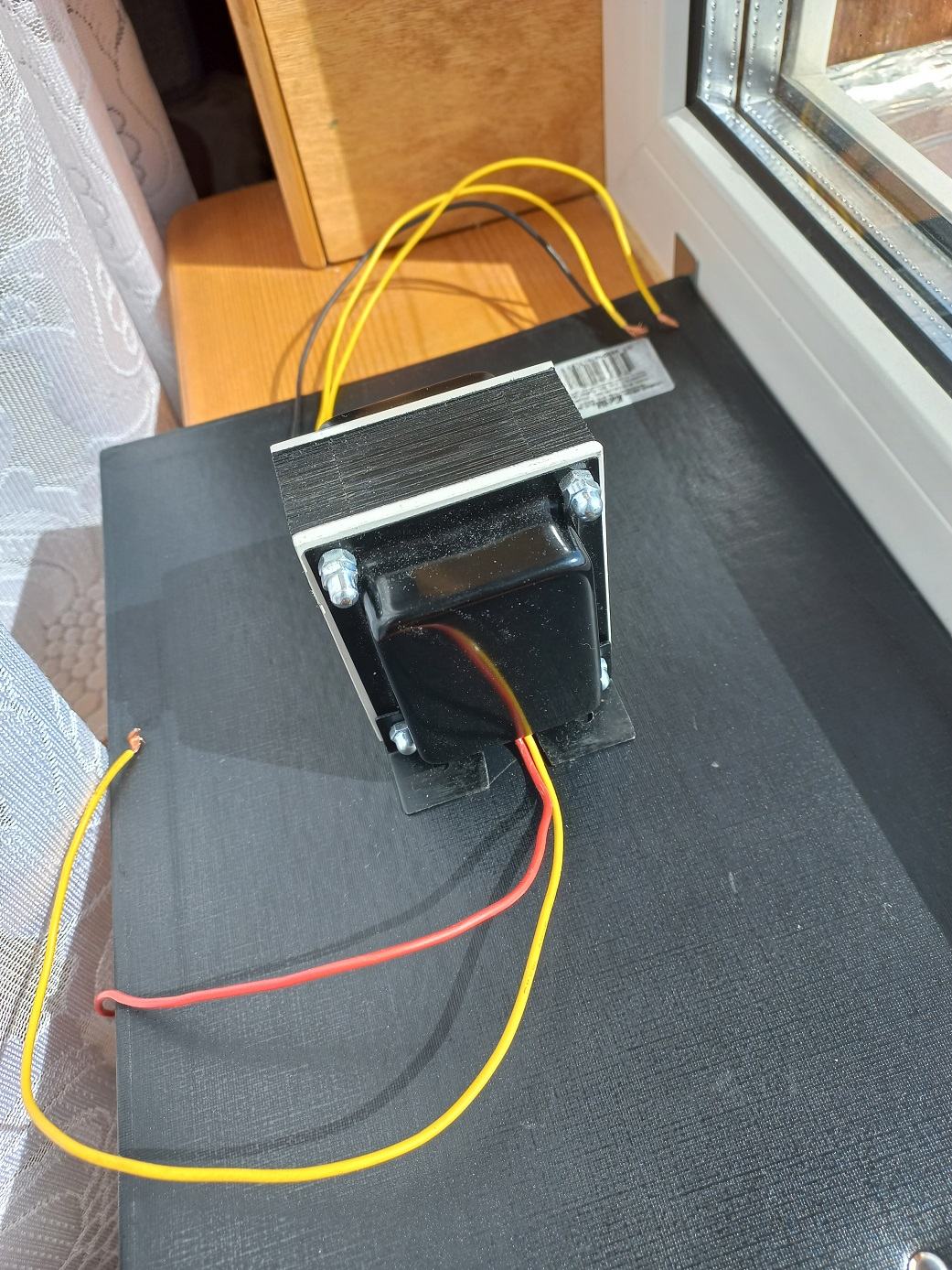

Лайфхак по сушке трансформатора.
Если жена не разрешает использовать духовку для сушки трансформатора, то можно воспользоваться неисчерпаемым источником энергии. Ставишь на подоконник на черное основание в солнечный весенний день, и солнце работает бесплатно.
Нагревается - аж рука еле терпит.
(Ссылка на вложение)

Хороший совет

Подкину тут по теме.

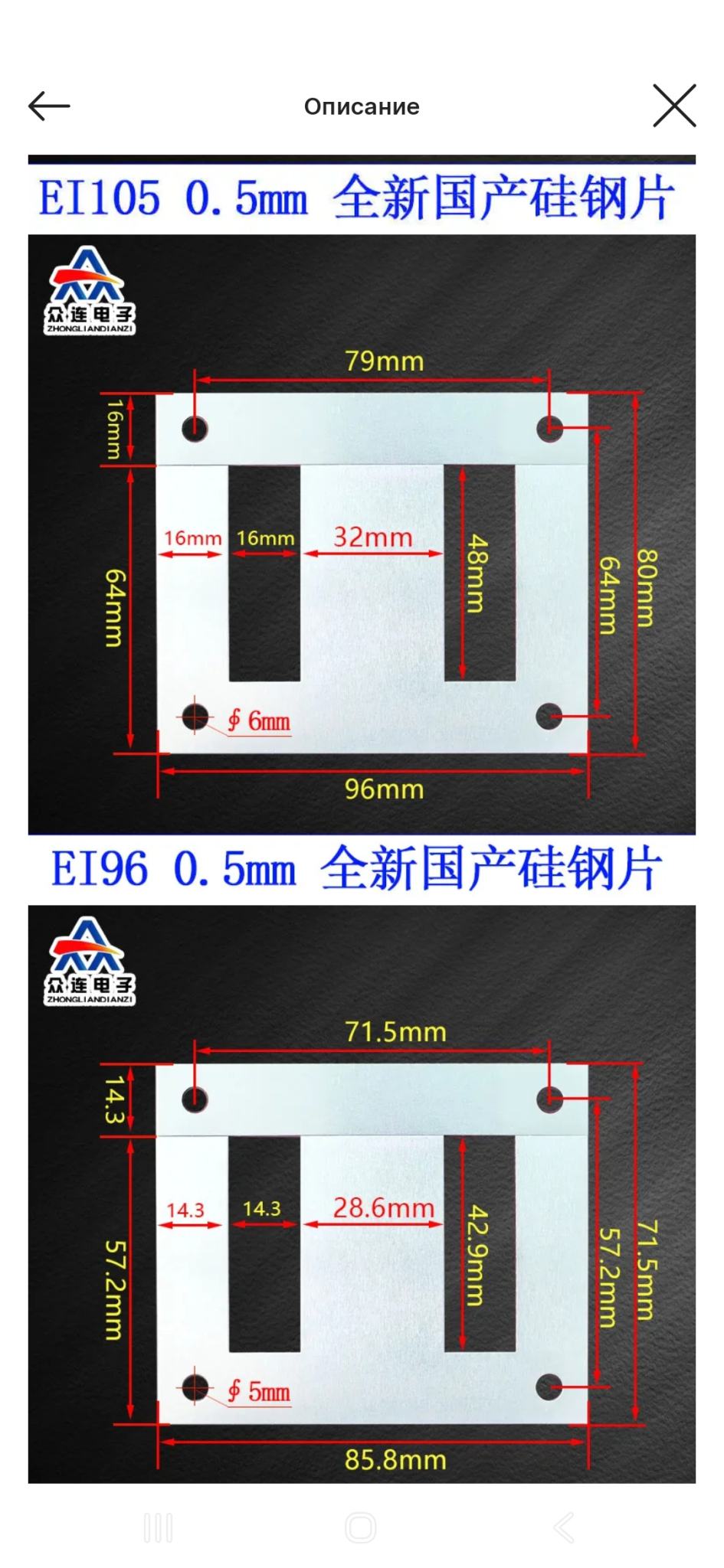

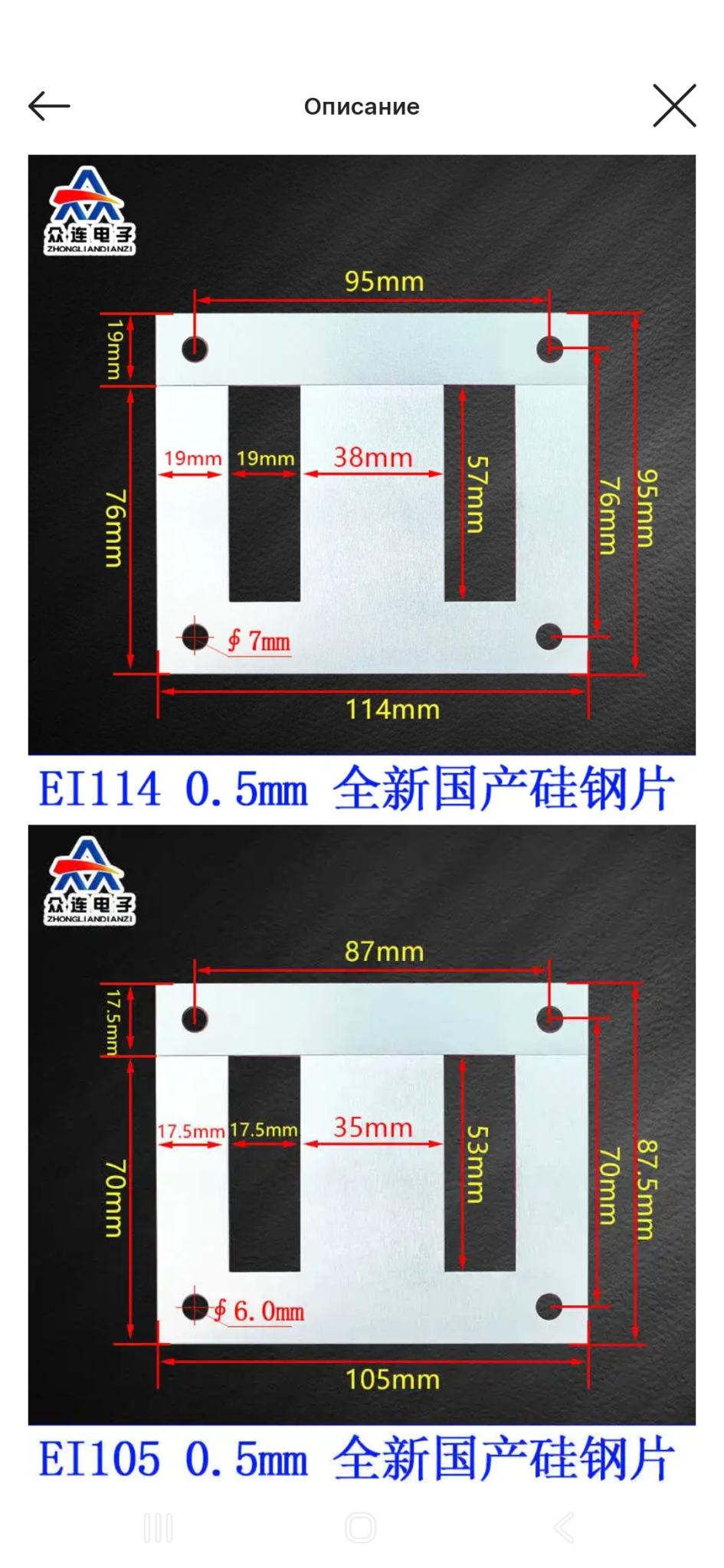

Ранее писал, что китайское железо из бесперебойников (светлое) встречал в продаже на Aliexpress и техничку на него.

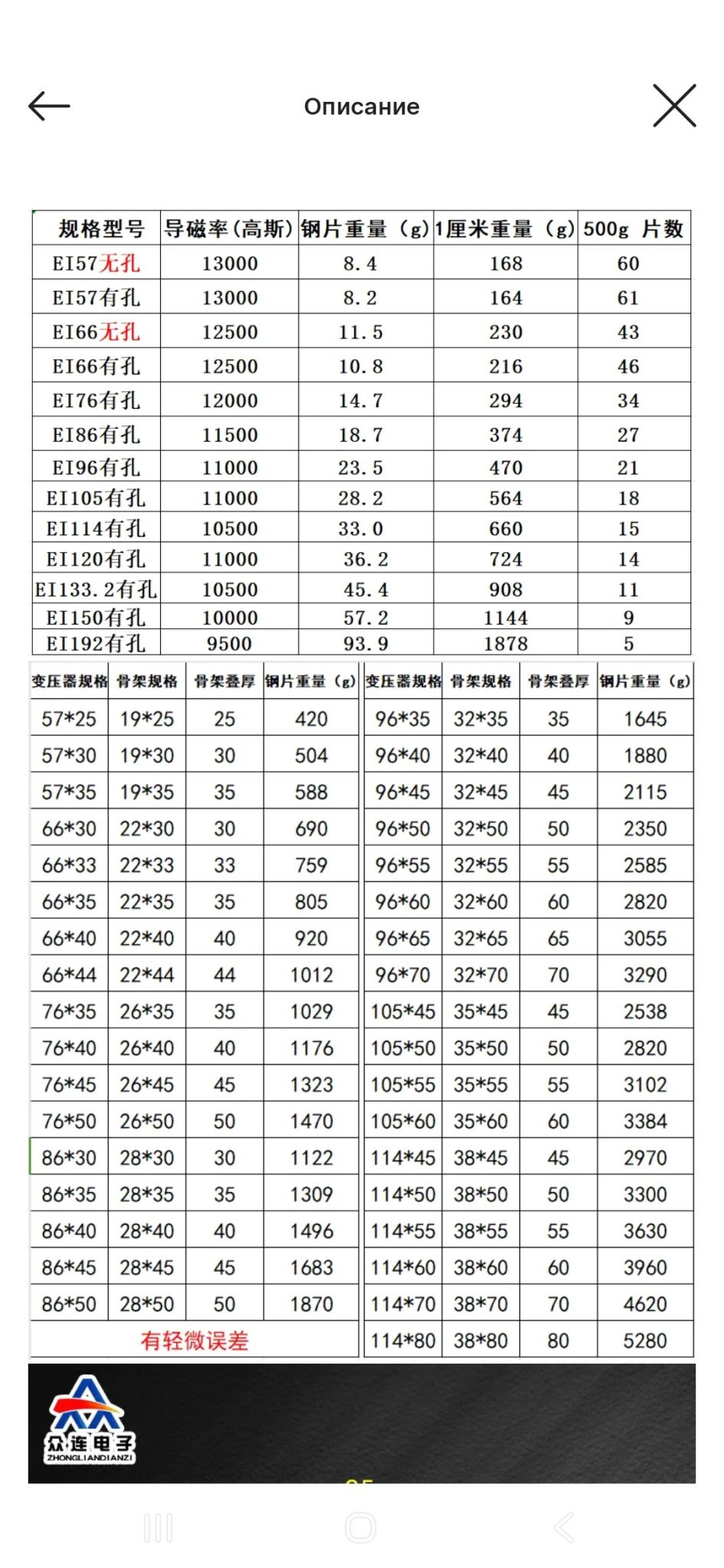

Так вот, заявленное значение индукции для такого железа варьируется от 12000 до 10000 Гауссов в зависимости от типоразмера (т.е. 1,0...1,2 Тл)
Для нашего любимого EI96 составляет 11000 Гс (1,1 Тл).

Как я это вижу - мотать на таком железе силовики, как мне кажется, с расчётной индукцией не более 1 Тл, выходники до 50 Вт не более 0,8 Тл.


Также, я отправлял запрос о железе в ТрансЛед.
Они продают пластину в розницу. Марка стали 50w470
Из даташита на железо можно почерпнуть, что его магнитная проницаемость не более 1,64 Тл, что для наших дел весьма не плохо. Вот только пластины 0,5 мм.

Из даташита на железо можно почерпнуть, что его магнитная проницаемость не более 1,64 Тл, что для наших дел весьма не плохо. Вот только пластины 0,5 мм.

Магнитная проницаемость безразмерная величина, и ее численное выражение для Ш-пластин будет лежать в диапазоне 200-800. А 1,64Тл это индукция до насыщения, по сути бестолковые данные. Любая, даже светлая от ИБП железка, будет насыщаться при 1,6-1,8Тл. Важны протери при начале насыщения, измеряемые в Вт/кг. Хорошее значение, свойственное М6, начинается от 1,65Вт/кг при 1,7Тл/50Гц. Для динамных сталей 0,5мм это 2,7Вт/кг и более (скорее всего, более )

... и добавил:

Лайфхак по сушке трансформатора.
Если жена не разрешает использовать духовку для сушки трансформатора, то можно воспользоваться неисчерпаемым источником энергии. Ставишь на подоконник на черное основание в солнечный весенний день, и солнце работает бесплатно.
Нагревается - аж рука еле терпит.
(Ссылка на вложение)

Я бы побеспокоился о собственной печени, а не о жене) Ксилол гепатотоксичен

А где покупал?

Вот же! Опять китайцы!
Спасибо, буду иметь в виду

А так можно было?
Я всегда, только добавляю больше одного товара - сразу вижу увеличение цены за доставку
