Да, в старых и новых наборах разные карты. У меня есть от л1-3, там 6п3с - карта П8 (универсальная для 6п3с, 1957г.), в более поздних наборах две карты П15 и П50 (вторая как раз с именем 6П3С-Е). Так вот нам интересны карты П8 (старая) или П50 (новая, ТУ 1977года). Отличаются только шкалами на измерения тока первой и второй сетки. Интересующие нас Ia и S везде одинаковые.
... и добавил:По EL34 все нормально измеряется как правило, иногда может быть выход за пределы шкалы (больше 150), но решается подключением мультиметра, или изменением параметров режима (но я не практикую) Чаще такое с KT88, с EL34 редко. Лучше конечно на аудиопортале спросить, там народ заморачиваться сильнее, мне на потоке если что-то меряю, проще в сторону отложить лампу, которая себя не так ведёт как надо. А чаще отбор питерский, у них стенды с завода.
... и добавил:По накалу EL34 Макс 1.65A.

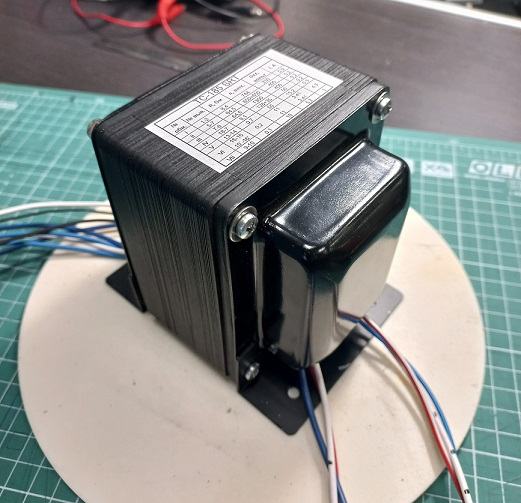

Вот из инструкции Л1-3 (Л3-3). Все ок должно быть. Полтора Ампера на таком трансформаторе было бы странно если бы не вывозил, ещё и с запасом там скорее всего должно быть, меди не жалели.
