FLC, перефразируя - чем больше сказок тем толще партизаны..

На большом рынке, чем меньше энергии потратишь, тем больше заработаешь. Замену купить также не проблема, потому они и не парятся. А кто парится почему-то иногда становятся банкротами.

Золотые слова, Юрий Венедиктович

выход на 8Ом справлялся с подключением на 16Ом, на два кабинета в параллель. Конечно не все так делают, но бывает.

А как это влияет на нагрузку на трансформатор, будь там хоть киловаттная стена из 2х16ом?

А как это влияет на нагрузку на трансформатор, будь там хоть киловаттная стена из 2х16ом?

У кого-то был кейс, погорела вторичка на 8Ом от пары кабов на Engl Screamer 50.

Дальше люди объясняют:

The keypoint here is the "reflected impedance" due to the use of an output transformer.

Let's assume we have a 6L6-based Class-AB p/p stage and we want to drive a 4R load. The nominal output impedance of this stage will be around 4k. So the output transformer should have a turns ratio of sqrt(4k:4R)=~33.

A speaker can be thought of a "motor". A higher impedance load will develop higher flyback voltages due to Ldi/dt. So, if you connect a 16R load to 4R output then the primary will see around 16k which means higher spikes (flyback voltages). This is dangerous if you play at "high volume".

Although today's output transformers are strong enough, it's strongly recommended not to exceed 100% of mismatch. Of course the best performance will be achieved on a matched output.

То есть проблему создает даже не ток, а появление обратного напряжения, особенно на высокой громкости. Хотя с современными проводами с двойной изоляцией и пропиткой такая проблема может никак и не проявится... Хотя и это всего лишь мои догадки.

Заказываю каркасы для советского железа, покупаю, а потом подгоняю к ним колпаки...
А тут нашел на чердаке набор железа  EI96 высотой аж 105мм . И катушка от него рядом лежит соответствующих монстраподобных размеров от какого-то УПСа или микроволновки, уже не помню.
Заказал катушки и крышки на Алике и сел посчитать силовичок. Да не тут то было.
Решил ориентироваться на ТС-150 ерасовский на голову с парой EL34 или 6П3С-Е.

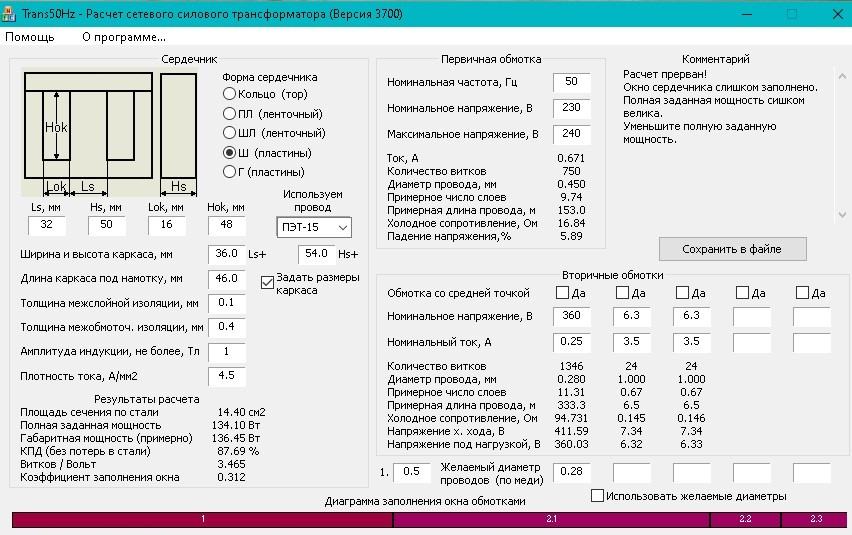

Он намотан на наборе 50 мм, забиваю эти же данные в свою любимую программу помощи неграмотным и ленивым инженерам, и там не входят на каркас даже основные обмотки при плотности аж 4,5  .
 EI96 2.jpg
У них железо какое-то космическое, или мотают бескаркасно - может места больше под намотку?

P.S. 1Тл это очень мало, а 4,5А/мм это космически много

Я понимаю, для примера просто задрал уже.
Ну а вообще - реально намотать на EI96 с набором 50 мм силовик 150 ватт без привлечения внимания санитаров?
Толщина пластин 0,5мм

FLC , спасибо, понял.
Хотя, при 1,2Тл и 3А/мм.кв. вроде получается более-менее, но, да, 100 с небольшим ватт. Но, греться будет, наверно.

Rasha, можно ж просто взять 60мм. И просадок не будет, и яичницу на нем не придется жарить

Понятно, что сечение бы увеличить.
 Но у меня всего этого железа 105мм, вот и пытаюсь скроить этот Тришкин кафтан.
