Re: Моточные данные фирменных трансформаторов
« Ответ #15 : Февраля 03, 2016, 00:18:56 »
А ни у кого случайно нет моточных данных фирменного выходника на 100 вт??

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89929
  • Репутация: +9879/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Моточные данные фирменных трансформаторов
« Ответ #16 : Февраля 03, 2016, 00:22:34 »
AntonVIP, Вроде в клубе намотчиков какой-то выкладывали.

Онлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2268
  • Репутация: +654/-4
  • Long live Rock-n-Roll !!
Re: Моточные данные фирменных трансформаторов
« Ответ #17 : Февраля 03, 2016, 00:27:55 »
Цитата: AntonVIP от Февраля 03, 2016, 00:18:56
А ни у кого случайно нет моточных данных фирменного выходника на 100 вт??

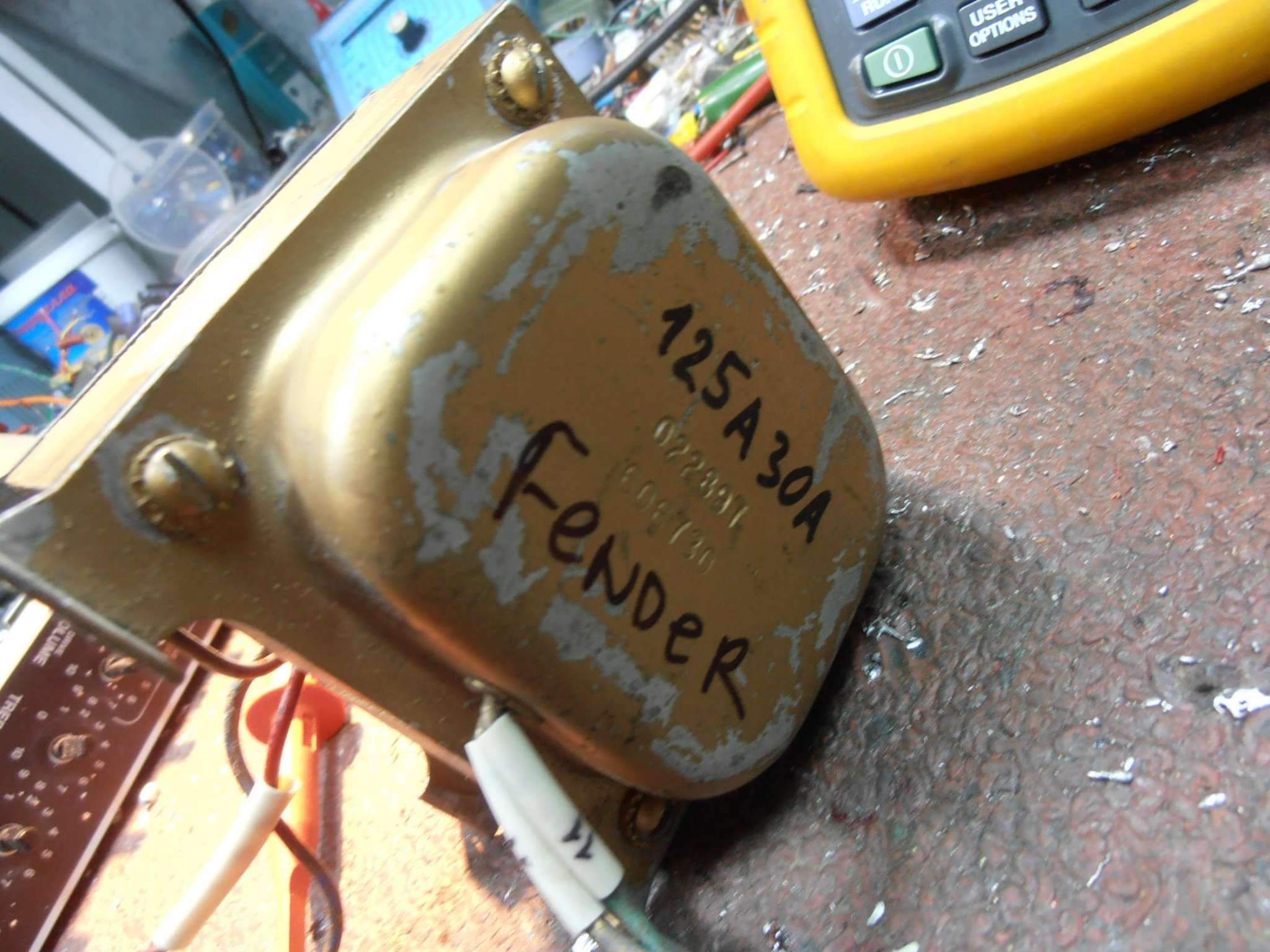

Пост №14 . Фирменнее некуда .  ;)  Нагрузка 8 ом , первичка 0,4 (по лаку) , вторичка -108 витков (8 ом) Три секции между первичками ,и параллельно  . Остальное легко пересчитывается .  В первых Месах этот транс применялся (они и по звуку самые хорошие). Лежит у меня в лаборатории ,не знаю ,что с ним делать . Продать -жутко дорогой  (1967 год выпуска) ....Вот и валяется в пыли.
« Последнее редактирование: Марта 31, 2016, 13:43:57 от Валентин Гаврилов »

Оффлайн Dying Fetus

  • Moderator
  • *****
  • Сообщений: 10260
  • Репутация: +1318/-24
  • DIYng Fetus
    • http://cathar.ru
Re: Моточные данные фирменных трансформаторов
« Ответ #18 : Февраля 03, 2016, 00:30:36 »
реврб драйвер?

Оффлайн AntonVIP

  • Живу на форуме
  • *******
  • Сообщений: 17441
  • Репутация: +4080/-12
  • Люблю качественную музыку в стиле "мясо"
    • Страница на ютубе
Re: Моточные данные фирменных трансформаторов
« Ответ #19 : Февраля 03, 2016, 01:17:21 »
Цитата: Валентин Гаврилов от Февраля 03, 2016, 00:27:55
Лежит у меня в лаборатории ,не знаю ,что с ним делать . Продать -жутко дорогой  (1967 год выпуска) ....Вот и валяется в пыли.

Применить куда-нить))

... и добавил:

AZG, спс  ;)

Онлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2268
  • Репутация: +654/-4
  • Long live Rock-n-Roll !!
Re: Моточные данные фирменных трансформаторов
« Ответ #20 : Февраля 03, 2016, 08:50:52 »
Да для того и купили , дабы применить :)  От Бассмана 50  выходник уже много лет трудится .  А этот чуть поработал ....но куда для студии 100 ватт ...много . Пусть лежит -хлеба не просит :D :D

Оффлайн kdtp

  • Завсегдатай
  • ***
  • Сообщений: 316
  • Репутация: +25/-1
  • Виктор.
Re: Моточные данные фирменных трансформаторов
« Ответ #21 : Февраля 03, 2016, 09:50:52 »
Класс..., просто высший пилотаж - всё великолепно; и сама тема, и основные "рассказчики"!!!  :good:

Про намоточный провод диаметром 0,18 мм.
Тут такое дело, если у вас три провода в параллель, то получаемый диаметр "виртуального" провода высчитывается очень просто.
Например, у вас три провода. Значит из "3" надо извлечь квадратный корень..., это будет - 1,73.
Затем, 0,18 мм умножаем на эти самые 1,73. В результате получим искомую величину - диаметр составного (виртуального) трёх жильного провода, а именно: 0,18 мм х 1,73 = 0,31мм.

Вот и всё - диаметр "виртуального" намоточного провода будет равен D = 0,31мм.

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Моточные данные фирменных трансформаторов
« Ответ #22 : Февраля 03, 2016, 10:43:00 »
Mepk, Здорово! Рад, что смог принести пользу)

Kdtp, на мой взгляд, лучше через суммарное сечение пересчитать. Достовернее как-то.

Оффлайн kdtp

  • Завсегдатай
  • ***
  • Сообщений: 316
  • Репутация: +25/-1
  • Виктор.
Re: Моточные данные фирменных трансформаторов
« Ответ #23 : Февраля 03, 2016, 10:56:32 »
Ден2..., э-э-э-э, даже не знаю что и ответить.
Во-первых, то что я предложил..., было известно ещё "со времён Пифагора"  - это же арифметика с элементарной геометрий в купе. :p
Во-вторых, можно проверить результаты "моих" расчётов, через расчёты предлагаемые Вами. Могу Вас уверить - результаты будут одинаковыми. Арифметика, она и в Африке - арифметика! ;)

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Моточные данные фирменных трансформаторов
« Ответ #24 : Февраля 03, 2016, 11:08:18 »
Да я и не против. Просто тогда было бы не лишним пояснить, откуда выводится этот способ расчёта. Я регулярно обнаруживаю, что для некоторых, в том числе и тут, школьная математика знакома очень поверхностно)

Оффлайн Mepk Автор темы

  • Эксперт
  • *****
  • Сообщений: 1851
  • Репутация: +115/-1
  • Еще один соберу - и всё...
    • Мой блог
Re: Моточные данные фирменных трансформаторов
« Ответ #25 : Февраля 03, 2016, 11:36:48 »
Цитата: kdtp от Февраля 03, 2016, 09:50:52
Класс..., просто высший пилотаж - всё великолепно; и сама тема, и основные "рассказчики"!!!  :good:

Про намоточный провод диаметром 0,18 мм.
Тут такое дело, если у вас три провода в параллель, то получаемый диаметр "виртуального" провода высчитывается очень просто.
Например, у вас три провода. Значит из "3" надо извлечь квадратный корень..., это будет - 1,73.
Затем, 0,18 мм умножаем на эти самые 1,73. В результате получим искомую величину - диаметр составного (виртуального) трёх жильного провода, а именно: 0,18 мм х 1,73 = 0,31мм.

Вот и всё - диаметр "виртуального" намоточного провода будет равен D = 0,31мм.
0,18 - это по лаку, я отметил это.
Признаюсь, микрометра у меня нет, поэтому измерял босяцким методом "мотаем 10 витков на карандаш", а дальше штангенциркулем

Оффлайн kdtp

  • Завсегдатай
  • ***
  • Сообщений: 316
  • Репутация: +25/-1
  • Виктор.
Re: Моточные данные фирменных трансформаторов
« Ответ #26 : Февраля 03, 2016, 12:21:00 »
Цитата: Ден2 от Февраля 03, 2016, 11:08:18
.... Просто тогда было бы не лишним пояснить, откуда выводится этот способ расчёта. Я регулярно обнаруживаю, что для некоторых, в том числе и тут, школьная математика знакома очень поверхностно)
Ден2..., я не понял - Вы предлагаете мне занятья арифметикой и элементарной геометрией с другими "некоторыми"?
За доверие, конечно - спасибо, Но, что-то не хочется.

Да, кстати, Вы посчитали диаметр "тройного" провода через "суммарное" сечение? Если посчитали, то смогли убедиться, что результаты обоих методов совпадают до четвёртого знака после запятой! :p

Оффлайн Ден2

  • Ветеран форума
  • ******
  • Сообщений: 4278
  • Репутация: +271/-5
Re: Моточные данные фирменных трансформаторов
« Ответ #27 : Февраля 03, 2016, 14:18:44 »
Конечно совпали, и если значение корня из трёх взять точнее, чем 1.73, то и совпадение будет выше. Просто в предложенном виде способ расчёта выглядит эмпирическим, а не инженерным.

Не надо искать критику там, где её нет;)

Оффлайн kdtp

  • Завсегдатай
  • ***
  • Сообщений: 316
  • Репутация: +25/-1
  • Виктор.
Re: Моточные данные фирменных трансформаторов
« Ответ #28 : Февраля 03, 2016, 14:49:41 »
Цитата: Ден2 от Февраля 03, 2016, 14:18:44
.... Просто в предложенном виде способ расчёта выглядит эмпирическим, а не инженерным.
Ден2, ну хорош прикалываться, какой на..., эмпирический? ЭТО ЭЛЕМЕНТАРНАЯ расчётная (НЕ эмпирическая) ШКОЛЬНАЯ АРИФМЕТИКА!!!

Всё просто - возьмите известную "школьную" формулу для расчёта площади круга.  Вспомните - там радиус (или диаметр) в квадрате. Вспомнили? Хорошо! Теперь если радиус (или диаметр) вернуть в "первозданное состояние" то придётся вычислять квадратный корень из этого самого радиуса (или диаметра). Неужели НЕ понятно, что зависимость квадратичная? Следовательно, при извлечении квадратного корня - значение радиуса (или диаметра) станут "простыми" (НЕ "квадратными"), а число (в нашем случае) "3", превратиться в корень квадратный из трёх, или в числовом выражении - 1,732....

Ну, и причём здесь эмпиричность? Арифметика, друг мой..., элементарная арифметика, сиречь, ВЫЧИСЛЕНИЯ..., а НЕ ЭМПИРИЧНОСТЬ!  Кстати, в нашем случае, до настоящих инженерных расчётов..., ОЙ, как далеко....

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: Моточные данные фирменных трансформаторов
« Ответ #29 : Февраля 03, 2016, 15:03:39 »
Mepk спасибо огромное! Интереснейшая тема! Да и Ден2 тоже респект, что не пожалел трансы на разборку . Вот бы побольше таких патвскрытий  ;D Для себя отметил, что ничего невозможного и недостижимого в создании транса по аналогии фирменного, а может и лучше, в домашних условиях нет! А то застращали совсем, да это же сам MERCURY MAGNETICS....
Ловите господа по плюсеку  :chelobiting:
