Автор Тема: Моточные данные фирменных трансформаторов  (Прочитано 68763 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Mepk Автор темы

  • Эксперт
  • *****
  • Сообщений: 1851
  • Репутация: +115/-1
  • Еще один соберу - и всё...
    • Мой блог
Re: Моточные данные фирменных трансформаторов
« Ответ #75 : Февраля 13, 2016, 21:31:08 »
AZG, я про те, которые у меня есть, писал.
Тогда у транследа черного железа то ли не было, то ли еще что.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 89928
  • Репутация: +9878/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: Моточные данные фирменных трансформаторов
« Ответ #76 : Февраля 13, 2016, 21:51:06 »
Mepk, Да, тогда еще не было. да и взяли его когда я им вернул партию 165-х греющихся как утюг.

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2055
  • Репутация: +366/-4
  • GuitarPlayer.Ru fan!
Re: Моточные данные фирменных трансформаторов
« Ответ #77 : Февраля 13, 2016, 23:06:28 »
... Себе мотаю на M6 и старинном советском железе...

А где ты его берешь, если не секрет?

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2268
  • Репутация: +654/-4
  • Long live Rock-n-Roll !!
результаты измерений .
« Последнее редактирование: Марта 16, 2016, 15:54:52 от Валентин Гаврилов »

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2268
  • Репутация: +654/-4
  • Long live Rock-n-Roll !!
Ещё про 100 ваттный Marshall Super Lead (дополнение)

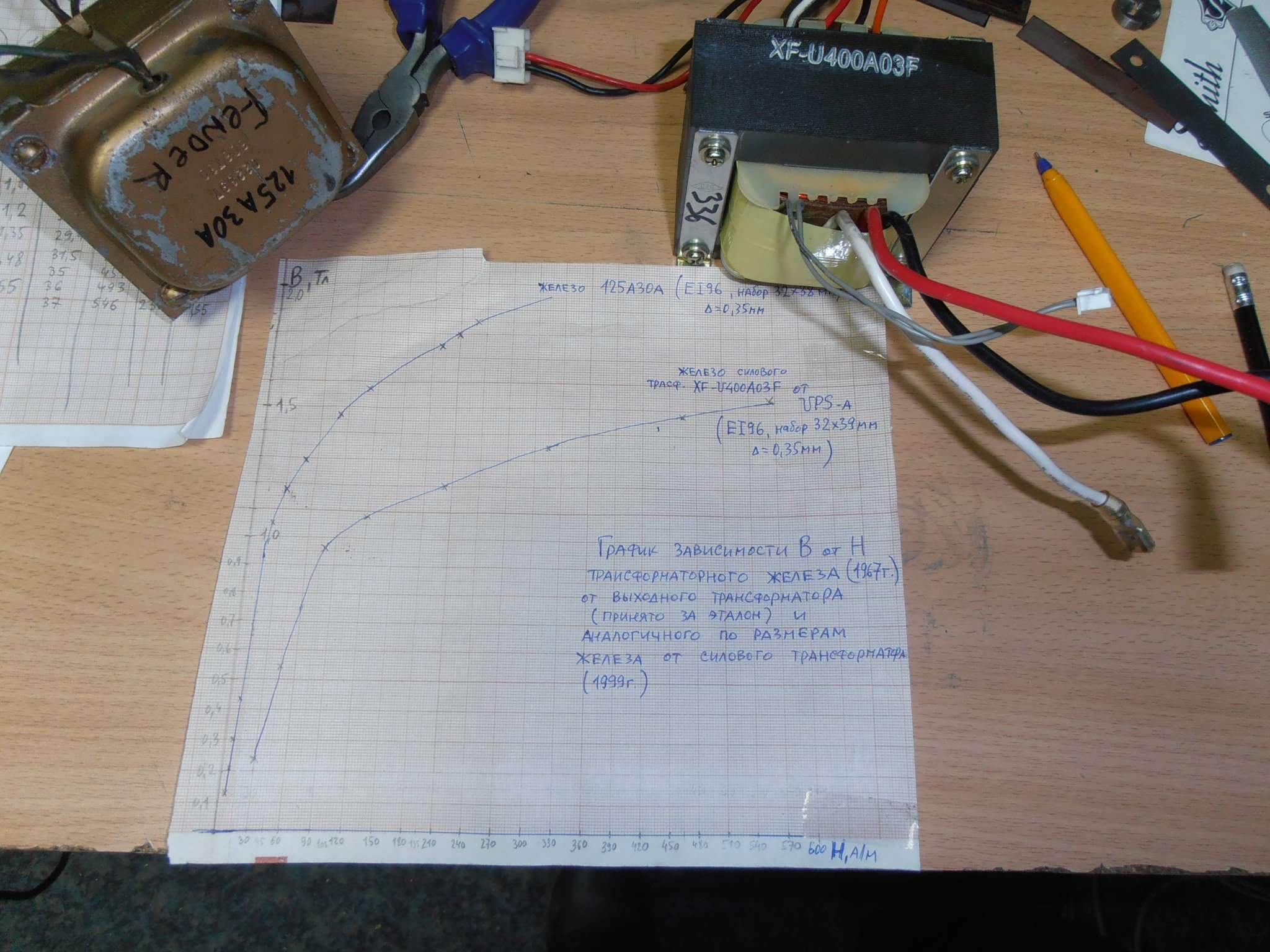

 Выходник 100 ватт (от-100m вроде как) . 1972 года (хорошо звучащий !!) Железо EI114 , ламинат 0,35мм
набор 38х39 мм^2 , Первичка 1700 ом /4,8,16 ом. Коэф. трансформации 10,26 (16 ом) ,14,3 (8 ом) , 20,18
(4 ом) . Активное первички 32 ом (15+17 ом) . Раскладка и обмоточные данные - " от Jimmy ". Осциллограммы 100Гц ,1000Гц ,10КГц. Индуктивность первички 5,4 Гн.















Данные по железу этого транса .


« Последнее редактирование: Марта 29, 2016, 16:42:12 от Валентин Гаврилов »

Оффлайн Oldvist

  • Опытный
  • ****
  • Сообщений: 976
  • Репутация: +204/-0
Осциллограммки, явно без нагрузки снимали.

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2268
  • Репутация: +654/-4
  • Long live Rock-n-Roll !!
Это невозможно . Я всё делаю правильно  ;) В данном случае на 8 ом.

Оффлайн kdtp

  • Завсегдатай
  • ***
  • Сообщений: 316
  • Репутация: +25/-1
  • Виктор.
Я всё делаю правильно ;) В данном случае на 8 ом.
А на какой  мощности усилителя были сделаны эти замеры?

И ещё, внимательно посмотрите на схему намотки трансформатора - я имею в виду коммутацию вторичной обмотки. Посмотрели? А теперь постарайтесь разобраться - как будет себя чувствовать вторичная обмотка; при нагрузке в 4 Ома, в 8 Ом и в 16 Ом. По моему, при нагрузке в 16 Ом будет всё в порядке. А вот на нагрузках в 4 Ома и 8 Ом..., будет "лёгкий перекосяк"....
Может не правильно показана схема коммутации вторичной обмотки?  ???
« Последнее редактирование: Марта 29, 2016, 17:56:38 от kdtp »

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2268
  • Репутация: +654/-4
  • Long live Rock-n-Roll !!
Всё правильно. Это я для начинающих выкладываю инфу  ;D ;D  Меня то учить не стоит ;D  Не нужна информация по фирменным трансам (хорошим винтажным)? -да за  ради Бога ...мне жить проще ,у меня-то есть всё  :D :D

Оффлайн kdtp

  • Завсегдатай
  • ***
  • Сообщений: 316
  • Репутация: +25/-1
  • Виктор.
Всё правильно. Это я для начинающих выкладываю инфу....
Согласен:"Всё правильно!". Знающие и опытные сами разберутся..., а для НАЧИНАЮЩИХ..., и так сойдёт :hmmm:.  Пусть чутка помучаются....  :p :crazy:

Оффлайн Виталийй

  • Частый посетитель
  • **
  • Сообщений: 232
  • Репутация: +6/-0
  • GuitarPlayer.Ru fan!
 Интересно что секцианирование минимальное и при этом хорошо звучащий, есть над чем задуматься.
 А начало всех обмоток с какой стороны, попытался по фото разобрать, вроде как 1,3 мм самый верхний?
« Последнее редактирование: Марта 29, 2016, 18:15:48 от Виталийй »

Оффлайн kdtp

  • Завсегдатай
  • ***
  • Сообщений: 316
  • Репутация: +25/-1
  • Виктор.
Виталийй, да не берите себе в голову. Вы посмотрите на каком делении стоит "чувствительность" осциллографа - 0,2 Вольта на  деление. Значит на экране мы "имеем" 0,6 - 0,8 Вольт амплитудного значения. Отсюда вывод  - эти замеры были сделаны по-простому; на первичную обмотку трансформатора подавалась максимальное (сколько сможет выдать) переменное напряжение  НЕПОСРЕДСТВЕННО с генератора НЧ...., дальше можно НЕ продолжать. Опытные и грамотные радиолюбители и так всё поймут....

Оффлайн Алексей Ф

  • Эксперт
  • *****
  • Сообщений: 2055
  • Репутация: +366/-4
  • GuitarPlayer.Ru fan!
Интересно что секцианирование минимальное и при этом хорошо звучащий, есть над чем задуматься.
 А начало всех обмоток с какой стороны, попытался по фото разобрать, вроде как 1,3 мм самый верхний?
Секционирования по сути и нет. Сверху 120 витков на 16 омный, интересный нестандарт.
Валентин, спасибо.

Оффлайн Валентин Гаврилов

  • Эксперт
  • *****
  • Сообщений: 2268
  • Репутация: +654/-4
  • Long live Rock-n-Roll !!
Господа! Информацию ,которую я выкладываю , собираю главным образом ДЛЯ СЕБЯ . Надеюсь ,понятно ,что в этом аспекте информация максимально верная . Я ещё проверяю всё практически -опять же для себя .  Пользоваться или не пользоваться выложенными данными -решает каждый сам .  Настаивать ,раз"яснять и убеждать никого не собираюсь .  Кто понял -тот всё правильно сделает ,проверит ,испытает ....и т.д. С ув. Валентин! З.Ы.  Повторюсь ещё раз . Вот так измеряются параметры выходника  http://www.crystal-radio.eu/entrafometing.htm  . Если есть у кого ссылки на другие международные методики -буду рад прочитать и принять к исполнению . (Странно ,почему надо чего-то выдумывать ,когда есть стандартная для всего мира методика?? Не понимаю......)
« Последнее редактирование: Марта 29, 2016, 19:05:18 от Валентин Гаврилов »

Оффлайн Виталийй

  • Частый посетитель
  • **
  • Сообщений: 232
  • Репутация: +6/-0
  • GuitarPlayer.Ru fan!
 Виктор если честно, я на замеры сильно и не смотрел, трансформатор фирменный, значит яйцеголовые в лаборатории Маршала обмеряли его со всех сторон, Валентин пишет, хорошо звучащий, нет причин не доверять, отложил себе на память, как вариант.
 Все эти замеры железа, В,Тл.... чисто спортивный интерес, или при массовом производстве, поскольку мотать приходится на том что есть в наличии ИМХО.
 Для меня основной критерий звучание ну и КПД пожалуй)))
 Валентин спасибо, для меня это ценная информация поскольку фирменных ТВЗ от гитарных усилителей в руках не держал, посему постоянно просматриваю данную тему.
