Re: Немного вопросов по режимам ламп
« Ответ #15 : Августа 12, 2012, 23:09:22 »
Цитата: LedMalt от Августа 12, 2012, 23:03:54
Но другой вопрос - двухтакт для дома - вызывает некоторые сомнения. разе что конец с маршалл 18 лайт.

Именно маршалловский оконечник и подойдёт. Его можно и на паре 6V6 сделать.
Только сначала спрашивай, а потом покупай трансы  ;D

По поводу твоего шарпа, можно конечно его адаптировать получше, но всё же я бы рекомендовал начать с питающего трансформатора, а потом всё остальное.

Оффлайн LedMalt Автор темы

  • Новичок
  • *
  • Сообщений: 43
    • Интересное детство - сайт жены
Re: Немного вопросов по режимам ламп
« Ответ #16 : Августа 12, 2012, 23:15:10 »
Насчет шарпа - если я  надумаю заказывать транс, то с какими параметрами заказывать? Просто не хочется похерить турет боард с компонентами.
« Последнее редактирование: Августа 12, 2012, 23:37:14 от LedMalt »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Немного вопросов по режимам ламп
« Ответ #17 : Августа 12, 2012, 23:22:45 »
Цитата: LedMalt от Августа 12, 2012, 23:15:10
Насчет шарпа - если я  надумаю заказывать транс, то с какими параметрами заказывать?

Я выше тебе уже писал, высоковольтная обмотка должна быть 320-0-320вольт 80мА переменки. Конечно желательно выходную лампу установить 6V6.
Но в любом случае и твоя будет работать, только придётся корректировать величину катодного резистора, что бы настроить режим тока покоя.
Остальные обмотки транса можешь оставить такими же, если накал при вставленных лампах у тебя в норме и коммутация работает.
« Последнее редактирование: Августа 12, 2012, 23:27:21 от runing »

Оффлайн Aleksander8

  • Опытный
  • ****
  • Сообщений: 884
    • Ламповая лаборатория
Re: Немного вопросов по режимам ламп
« Ответ #18 : Августа 13, 2012, 06:34:09 »
Напряжение на катоде чуть маловато. Лучше подтянуть до 20 вольт. И поставить для начала резистор 200 Ом в цепь экранной сетки.

Оффлайн flytux

  • Новичок
  • *
  • Сообщений: 31
  • упячка попячся
Re: Немного вопросов по режимам ламп
« Ответ #19 : Августа 13, 2012, 07:21:15 »

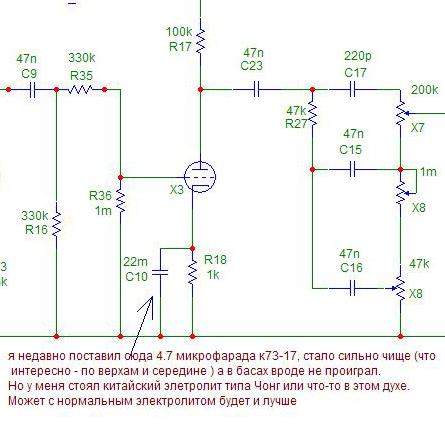

Во-первых, увеличить минимум вольт на 15 напряжение на преампе (как полумера - R32 2 килоома)
и, во-вторых, это, думаю, поможет:
809308-0
« Последнее редактирование: Августа 13, 2012, 07:25:21 от flytux »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Немного вопросов по режимам ламп
« Ответ #20 : Августа 13, 2012, 09:29:13 »
Цитата: Aleksander8 от Августа 13, 2012, 06:34:09
Напряжение на катоде чуть маловато. Лучше подтянуть до 20 вольт. И поставить для начала резистор 200 Ом в цепь экранной сетки.

Напряжение на катоде и вообще режим выходного каскада у автора в "копейку" как в твид чампе 5Е1, +305в на аноде, +19в на катоде.
Считаю не целесообразным сейчас крутить оконечник, кроме уменьшения номинала катодного электролита.
Вот если анодное напряжение увеличить на 100-вольт, тогда можно поставить в экранирующую сетку 470-ом 2-ватта и откорректировать катодный резистор.

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Антиум
Re: Немного вопросов по режимам ламп
« Ответ #21 : Августа 13, 2012, 10:49:07 »
Выходная лампа не в режиме - на второй сетке напряжение больше, чем на аноде. По-любому на вторую сетку надо резистор поставить на 470 Ом - 1 КОм 2Вт

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Немного вопросов по режимам ламп
« Ответ #22 : Августа 13, 2012, 11:12:24 »
Цитата: Vitallka от Августа 13, 2012, 10:49:07
Выходная лампа не в режиме - на второй сетке напряжение больше, чем на аноде.
так это чё, в половине чампов лампа не в режиме :hmmm:

Оффлайн flytux

  • Новичок
  • *
  • Сообщений: 31
  • упячка попячся
Re: Немного вопросов по режимам ламп
« Ответ #23 : Августа 13, 2012, 12:49:37 »
Цитата: Vitallka от Августа 13, 2012, 10:49:07
1 КОм 2Вт
Чем обусловлен выбор мощности резистора? Имеем W=UI, следовательно W=I^2*R.
Откуда получим, что при 2 Вт резисторе в 1 килоом запас по мощности составляет 44 ма. И это на второй сетке… Курите дедушку Ома  :)

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Антиум
Re: Немного вопросов по режимам ламп
« Ответ #24 : Августа 13, 2012, 13:17:07 »
Цитата: akl от Августа 13, 2012, 11:12:24
так это чё, в половине чампов лампа не в режиме :hmmm:
Выходит. Даже чисто логически электроны будут сильнее притягиваться к электроду с более высоким потенциалом.
Цитата: flytux от Августа 13, 2012, 12:49:37
Чем обусловлен выбор мощности резистора? Имеем W=UI, следовательно W=I^2*R.
Откуда получим, что при 2 Вт резисторе в 1 килоом запас по мощности составляет 44 ма. И это на второй сетке… Курите дедушку Ома  :)

Джим Маршалл тоже не курил дедушку Ома - аж на 70 мА сеточного тока замахнулся ;)

Оффлайн akl

  • Живу на форуме
  • *******
  • Сообщений: 8114
  • не шарю ваще
Re: Немного вопросов по режимам ламп
« Ответ #25 : Августа 13, 2012, 13:21:22 »
Цитата: Vitallka от Августа 13, 2012, 13:17:07
Выходит. Даже чисто логически электроны будут сильнее притягиваться к электроду с более высоким потенциалом.
дык сетка ж дырявая, мимо пролетят ;D

Оффлайн flytux

  • Новичок
  • *
  • Сообщений: 31
  • упячка попячся
Re: Немного вопросов по режимам ламп
« Ответ #26 : Августа 13, 2012, 13:43:12 »
Цитировать
Джим Маршалл тоже не курил дедушку Ома
Ага, и закон Маршалла имеет большую силу, чем закон Ома. Наверное, потому что Ом усилки не паял. ;D
Цитировать
Даже чисто логически электроны будут сильнее притягиваться к электроду с более высоким потенциалом.
Витки второй сетки в тени электронных лучей.

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Антиум
Re: Немного вопросов по режимам ламп
« Ответ #27 : Августа 13, 2012, 14:50:31 »
Цитата: flytux от Августа 13, 2012, 13:43:12
Ага, и закон Маршалла имеет большую силу, чем закон Ома. Наверное, потому что Ом усилки не паял. ;D
Запас + небольшая разница в цене + резисторы разной мощности как бы рассчитаны на некое предельное напряжение.
В том, что Ом не паял усилки виноват Максвелл ;)
Цитата: flytux от Августа 13, 2012, 13:43:12
Витки второй сетки в тени электронных лучей.
Т.е. вторая сетка никак не влияет на электронные пучки и не притягивает электроны?

Оффлайн flytux

  • Новичок
  • *
  • Сообщений: 31
  • упячка попячся
Re: Немного вопросов по режимам ламп
« Ответ #28 : Августа 13, 2012, 15:29:50 »
Цитата: Vitallka от Августа 13, 2012, 14:50:31
Т.е. вторая сетка никак не влияет на электронные пучки и не притягивает электроны?
Экранирующая сетка должна, не препятствуя движению электронов от катода к аноду, наилучшим образом перехватывать силовые линии от анода к управляющей сетке и катоду.

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Антиум
Re: Немного вопросов по режимам ламп
« Ответ #29 : Августа 13, 2012, 15:43:17 »
При этом потенциал экранирующей сетки должен быть несколько ниже потенциала анода.
