Re: Немного вопросов по режимам ламп
« Ответ #90 : Октября 08, 2012, 18:23:55 »
Цитата: FEV от Октября 07, 2012, 22:32:18
Lesath, ЗЫ: ну зачем же править посты так, теперь непонятно на что именно я отвечаю(
Цитировать нужно  ;) - извини я написал, а потом сообразил что не совсем о том спорим уже.  :pozor:

Цитата: Vitallka от Октября 08, 2012, 06:32:31
А касаемо использования такого выпрямления в питании УМЗЧ - зачем питать каскады напряжением наполовину меньшим, за среднеквадратическое, кроме крайних случаев каких-то?
Так это же ты и предложил см. пост 74 - тут правда тот же прикол непонятно откуда я тебя цитирую  :D

el-doctor, мне не нравится что питание на выходной каскад берут до LC фильтра. Еще мне не нравится что ТС почти убедили в том что однотакт не годится для хайгейна. Вместо того что бы указать на ошибку в схеме некоторые гуру (не будем тыкать пальцем) начинают рассуждать:
Цитировать
Фуз не из-за анодки, а однотактного оконечника.
:pozor:

Народ мож я чего не понимаю но вы в этой картинке считаете все нормально?
« Последнее редактирование: Октября 08, 2012, 18:38:50 от Lesath »

Оффлайн Vitallka

  • Эксперт
  • *****
  • Сообщений: 1175
  • Антиум
Re: Немного вопросов по режимам ламп
« Ответ #91 : Октября 08, 2012, 20:07:33 »
Цитата: Lesath от Октября 08, 2012, 18:23:55
Так это же ты и предложил см. пост 74 - тут правда тот же прикол непонятно откуда я тебя цитирую  :D
Народ мож я чего не понимаю но вы в этой картинке считаете все нормально?
Я предложил для понижения анодки, а то сам понимаешь, что большие анодные напряжения для класса А совсем не есть хорошо, тем более с мостом, а не кенотроном, которые просадит десяток-второй вольт.
Насчет схемы - питания по-любому после дросселя надо брать, а не до.

Оффлайн LedMalt Автор темы

  • Новичок
  • *
  • Сообщений: 43
    • Интересное детство - сайт жены
Re: Немного вопросов по режимам ламп
« Ответ #92 : Октября 09, 2012, 17:33:35 »
Насчет схемы питания вроде уже выяснил и распаиваю усилок, чтобы плату переделать - нашел место под кондер и резистор (при этом питать анод выходной лампы с точки А2 введя точку А5 для преда). Насчет напряжения не все так плохо (можно вернуть старый транс и  получить ~325 Вольт после моста). Но все пляски с трансом были, чтобы поднять напругу на преде. Я на распутье, то ли доводить до ума с высоким напряжением, то ли вернуть старый транс.

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Немного вопросов по режимам ламп
« Ответ #93 : Октября 09, 2012, 18:26:25 »
Цитата: LedMalt от Октября 09, 2012, 17:33:35
Я на распутье, то ли доводить до ума с высоким напряжением, то ли вернуть старый транс.

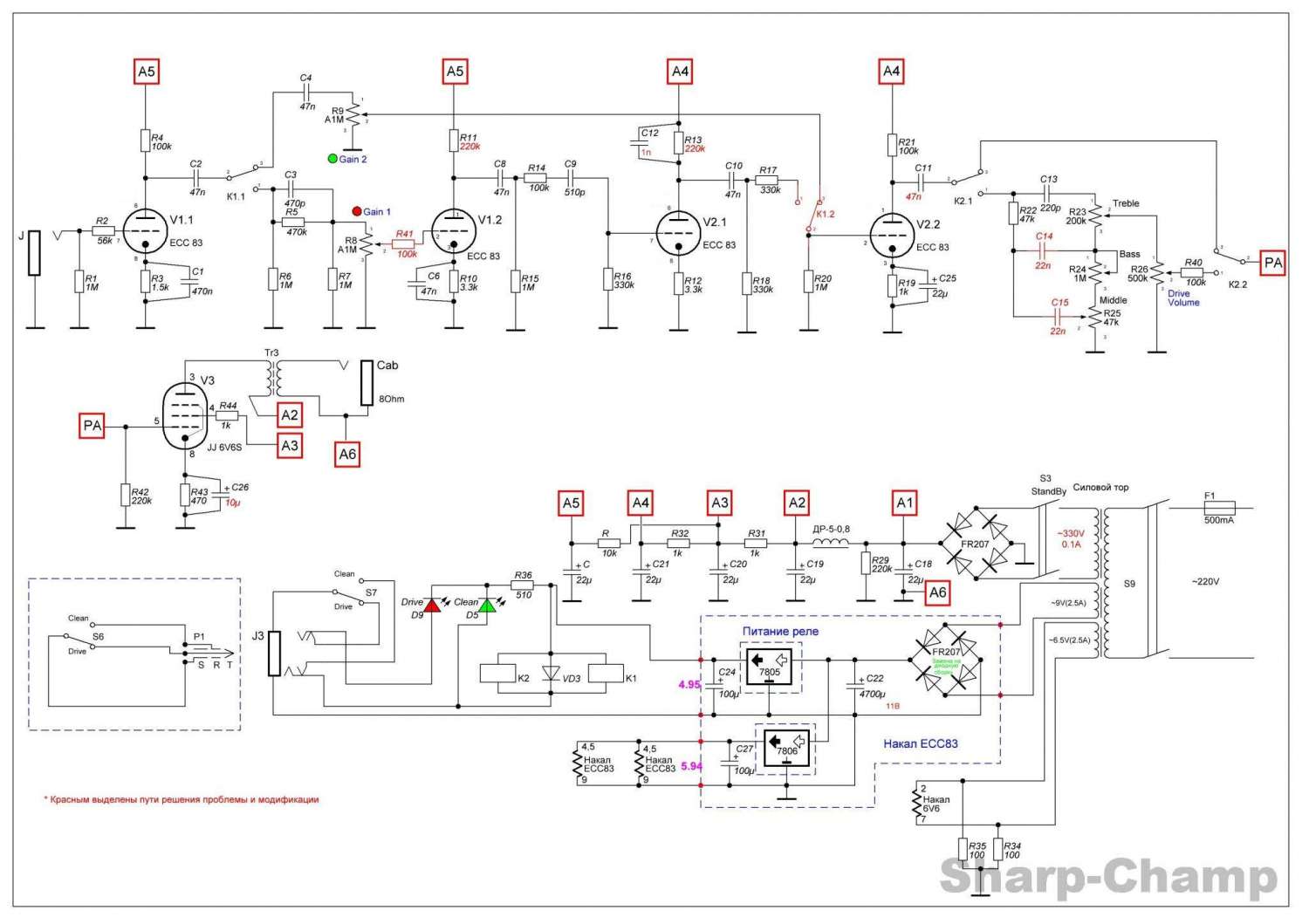

Делай всё с новым трансом. Схему организации питания я тебе нарисовал. Некоторые изменения в преде я тоже там сделал.
Постарайся сделать всё по этой схеме, затем измеришь все напряжения и отметишь их на схеме.
Если режим выходной лампы будет кривым, потом я подскажу что предпринять. Хотя тут уже об этом упоминалось ;)

Оффлайн LedMalt Автор темы

  • Новичок
  • *
  • Сообщений: 43
    • Интересное детство - сайт жены
Re: Немного вопросов по режимам ламп
« Ответ #94 : Октября 09, 2012, 18:33:29 »
Работаем   ;)(по ночам пока жена спит :))

... и добавил:

Вопрос к Running.
Можешь пояснить чем так обусловлено питание точки А5 от точки А3? (для себя чисто)
« Последнее редактирование: Октября 09, 2012, 18:35:36 от LedMalt »

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Немного вопросов по режимам ламп
« Ответ #95 : Октября 09, 2012, 18:54:53 »
Цитата: LedMalt от Октября 09, 2012, 18:33:29
Можешь пояснить чем так обусловлено питание точки А5 от точки А3? (для себя чисто)

Но если "чисто для себя" ;), то что бы питание на первые два каскада было повыше. Хотя можешь для начала попробовать запитать точку А5 от А4. Возможно и так сойдёт.

Оффлайн Lesath

  • Эксперт
  • *****
  • Сообщений: 1271
Re: Немного вопросов по режимам ламп
« Ответ #96 : Октября 09, 2012, 19:28:12 »
Точку А6 тоже перемести на конденсатор после дросселя - под точку А2. Хотя это конечно зависит от того как ты землю развел - если звездой то неважно, а если шиной то важно.

Оффлайн LedMalt Автор темы

  • Новичок
  • *
  • Сообщений: 43
    • Интересное детство - сайт жены
Re: Немного вопросов по режимам ламп
« Ответ #97 : Октября 09, 2012, 19:29:06 »
Земля шиной

Оффлайн LedMalt Автор темы

  • Новичок
  • *
  • Сообщений: 43
    • Интересное детство - сайт жены
Re: Немного вопросов по режимам ламп
« Ответ #98 : Октября 12, 2012, 20:27:19 »
Ну что, переделал по предложенной схеме питание и кое чего в преде. Сейчас имею следующую картину по напряжениям в оконечнике (напряжения сняты относительно земли)



Ток получается ~49 мА.
Пред не отслушивал - надо добивать оконечник. (Опять на второй сетке напряжение больше чем на аноде ?  ???)
Каков вердикт?

Оффлайн norskskog

  • Завсегдатай
  • ***
  • Сообщений: 361
Re: Немного вопросов по режимам ламп
« Ответ #99 : Октября 12, 2012, 20:47:12 »
Вот так и получается - сделаешь свой первый усилитель, звук вроде нравится, а далее, читая подобную тему понимаешь - как наивен был...
Слежу за темой, нужная инфа :good:

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Немного вопросов по режимам ламп
« Ответ #100 : Октября 12, 2012, 22:01:42 »
Цитата: LedMalt от Октября 12, 2012, 20:27:19
Каков вердикт?

Вердикт таков, ты на правильном пути ;)

Необходимо сделать следующее:

1. Верни обратно номинал катодного резистора R46 470-ом
2. Уменьши номинал конденсатора С28 до 4,7uF
3. Произведи новые замеры и выложи результат.

Оффлайн Lesath

  • Эксперт
  • *****
  • Сообщений: 1271
Re: Немного вопросов по режимам ламп
« Ответ #101 : Октября 12, 2012, 22:03:31 »
Цитата: LedMalt от Октября 12, 2012, 20:27:19
Пред не отслушивал - надо добивать оконечник. (Опять на второй сетке напряжение больше чем на аноде ?  ???)
Каков вердикт?

Напряжения непосредственно в точках А1 и А2?  ???

Оффлайн LedMalt Автор темы

  • Новичок
  • *
  • Сообщений: 43
    • Интересное детство - сайт жены
Re: Немного вопросов по режимам ламп
« Ответ #102 : Октября 13, 2012, 07:29:05 »
Напряжения в точках приведены на картинке снизу. Насчет кондера в 4,7 мкФ скорее всего не смогу быстро найти на напряжение 500В (на напряжение 450 мало - после диодного моста может быть 440-445 В).

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Киев
Re: Немного вопросов по режимам ламп
« Ответ #103 : Октября 13, 2012, 08:23:02 »
Цитата: LedMalt от Октября 13, 2012, 07:29:05
Насчет кондера в 4,7 мкФ скорее всего не смогу быстро найти на напряжение 500В (на напряжение 450 мало - после диодного моста может быть 440-445 В).

В общем тебе необходимо понизить напряжение так, что бы на аноде 6V6 было +350V -- +360V.
Это можно сделать подбором номинала первого, после диодного моста, электролита, либо можно установить 10-ваттный резистор между диодным мостом и первым электролитом.
Номинал этого резистора нужно подобрать, он будет в пределах 50 - 100ом.

Оффлайн LedMalt Автор темы

  • Новичок
  • *
  • Сообщений: 43
    • Интересное детство - сайт жены
Re: Немного вопросов по режимам ламп
« Ответ #104 : Октября 14, 2012, 22:21:24 »
Здравствуйте. Ну что проделано:
Заменен резистор в катоде выходной лампы на 470 Ом и поставлен  конденсатор С28 номиналом 4.7 мкФ (стал слышим фон :pozor:) замеры на выходном каскаде  показывают  следующее:



Пробовал погасить резистором между мостом и дросселем -  малоэфективно и номиналов не хватает (может завтра докуплю до необходимого).
Есть вариант еще раз попробовать вернуть старый транс, вогнав тем самым оконечник в режим, который был, при этом теряем в напруге на преде. Мозгую, что делать :hmmm:. Если с резисторами сростется (в плане покупки) попытаюсь погасить до нужной напруги резисторами.
