Re: Обсудим в очередной раз петлю
« Ответ #270 : Января 04, 2013, 23:51:46 »
JoeDominges, Я списывался с Автором. Он всё подкорректировал.

Оффлайн JoeDominges

  • Эксперт
  • *****
  • Сообщений: 1120
  • Репутация: +126/-1
Re: Обсудим в очередной раз петлю
« Ответ #271 : Января 04, 2013, 23:58:16 »
aka_obscure,
Возможно. Но в вашей цитате отображена именно старая лейка. Потому я и написал.
Если сейчас у вас есть верная лейка (как минимум дорожки земли и сигнала у гнезд должны быть наоборот), то отлично.
Но все же травить платы не имея размеров компонентов - не есть хорошо. Кстати, гнезда разных производителей могут иметь зеркальное расположение сигннальных и "коротящих" контактов. Это на своем опыте выяснил.

Оффлайн aka_obscure

  • Опытный
  • ****
  • Сообщений: 957
  • Репутация: +39/-0
Re: Обсудим в очередной раз петлю
« Ответ #272 : Января 05, 2013, 00:01:48 »
Цитата: JoeDominges от Января 04, 2013, 23:58:16
aka_obscure,
Возможно. Но в вашей цитате отображена именно старая лейка. Потому я и написал.
Если сейчас у вас есть верная лейка (как минимум дорожки земли и сигнала у гнезд должны быть наоборот), то отлично.
Но все же травить платы не имея размеров компонентов - не есть хорошо. Кстати, гнезда разных производителей могут иметь зеркальное расположение сигннальных и "коротящих" контактов. Это на своем опыте выяснил.
Да, спасибо за советы. Автор всё подогнал как надо, и я ему доверяю. Даже если что то будет не так - вытравлю снова. Это не проблема.
Всё таки вопрос с вольтажем конденсаторов меня больше волнует...

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Обсудим в очередной раз петлю
« Ответ #273 : Января 05, 2013, 00:04:40 »
Цитата: aka_obscure от Января 05, 2013, 00:01:48
Всё таки вопрос с вольтажем конденсаторов меня больше волнует...

По какой схеме собираешь?

Оффлайн aka_obscure

  • Опытный
  • ****
  • Сообщений: 957
  • Репутация: +39/-0
Re: Обсудим в очередной раз петлю
« Ответ #274 : Января 05, 2013, 00:06:15 »
По той, что "цитатнул"

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: Обсудим в очередной раз петлю
« Ответ #275 : Января 05, 2013, 00:17:38 »
aka_obscure, вот я напряжения указал, сейчас и плата будет ;)

881857-0

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Обсудим в очередной раз петлю
« Ответ #276 : Января 05, 2013, 00:19:52 »

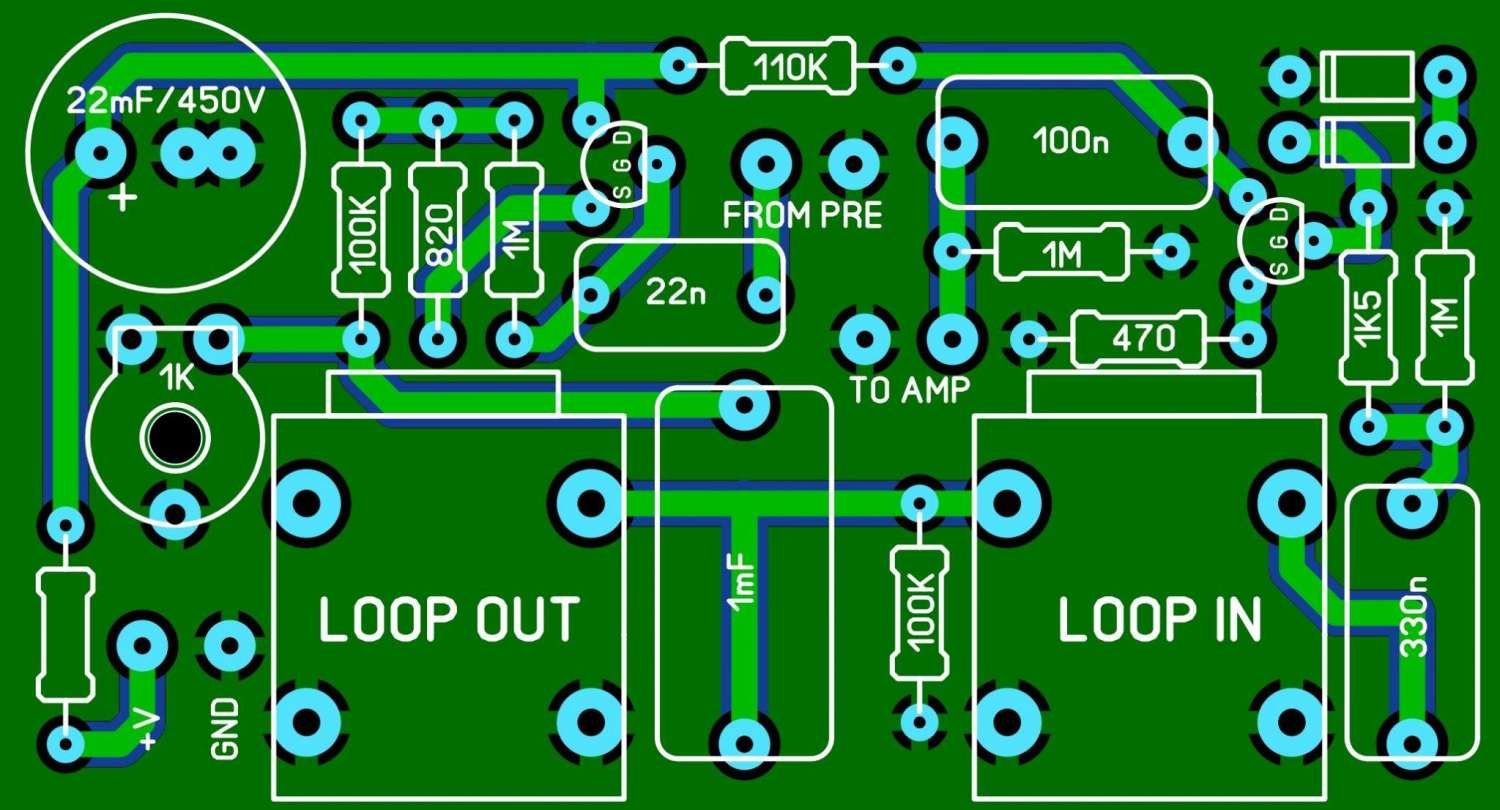

А вто и плата. Размеры компонентов откорректированы.
В архиве лейка в формате SprintLay 6.0
« Последнее редактирование: Января 05, 2013, 00:54:56 от alkuz »

Оффлайн aka_obscure

  • Опытный
  • ****
  • Сообщений: 957
  • Репутация: +39/-0
Re: Обсудим в очередной раз петлю
« Ответ #277 : Января 05, 2013, 00:26:36 »
Ух как хорошо))) Сколько плат сразу)))))))))))) Отлично)

... и добавил:

runing, вот, отлично! Этого я и хотел))
« Последнее редактирование: Января 05, 2013, 00:30:00 от aka_obscure »

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Обсудим в очередной раз петлю
« Ответ #278 : Января 05, 2013, 00:31:48 »
если что - в плане расположения размыкаемых выводов джеки вот такие:



Оффлайн aka_obscure

  • Опытный
  • ****
  • Сообщений: 957
  • Репутация: +39/-0
Re: Обсудим в очередной раз петлю
« Ответ #279 : Января 05, 2013, 00:34:53 »
Это в твоей, или в той, что апнул я?

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Обсудим в очередной раз петлю
« Ответ #280 : Января 05, 2013, 00:37:21 »
Цитата: aka_obscure от Января 05, 2013, 00:34:53
Это в твоей, или в той, что апнул я?
Это для той, что я рисовал. Если что - плата показана со стороны деталей.

Оффлайн aka_obscure

  • Опытный
  • ****
  • Сообщений: 957
  • Репутация: +39/-0
Re: Обсудим в очередной раз петлю
« Ответ #281 : Января 05, 2013, 00:39:40 »
Цитата: alkuz от Января 05, 2013, 00:37:21
Это для той, что я рисовал. Если что - плата показана со стороны деталей.
понял. спс. но я по этой собираю:
https://guitarplayer.ru/index.php?action=dlattach;topic=229613.0;attach=881857;image

... и добавил:

А для спринта нет ли файла случаем?

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Обсудим в очередной раз петлю
« Ответ #282 : Января 05, 2013, 00:42:11 »
ну так это она и есть! Выше постом Runing схему выложил, а я плату к ней

Спринт у меня 6.0 . К ранним версиям файл не подойдет

Оффлайн aka_obscure

  • Опытный
  • ****
  • Сообщений: 957
  • Репутация: +39/-0
Re: Обсудим в очередной раз петлю
« Ответ #283 : Января 05, 2013, 00:45:26 »
alkuz, Отлично. 6й и надо. Буду признателен.

Схема то вообще рабочая? Автор сказал, что не проверял её пока...
« Последнее редактирование: Января 05, 2013, 00:59:31 от aka_obscure »

Оффлайн alkuz

  • Ветеран форума
  • ******
  • Сообщений: 4481
  • Репутация: +823/-10
  • Зарегистрированный
    • http://
Re: Обсудим в очередной раз петлю
« Ответ #284 : Января 05, 2013, 00:55:34 »
Цитата: aka_obscure от Января 05, 2013, 00:45:26
alkuz, Отлично. 6й и надо. Буду признателен.
aka_obscure__dog__mail__dot__ru
Схема то вообще рабочая? Автор сказал, что не проверял её пока...
Я под рисункуом платы файл лейки выложил
