защитная крышка кондёров питания. шо б руками не лазили.

Мне тем временем принесли очередной треш из какого-то подвала. И попросили максимально бюджетно привести в играбельное состояние.



Усилитель внутри фоткать забыл, а потом уже сразу разобрал. Собран был он получше предыдущего, но - тоже кашловато. Много длиннющих проводов, большая часть распаяна на ламповых панельках. По скольку не было ни ламп ни динамика - послушать - работало оно или нет - возможности не было.

Был выпилен новый баффл, натянут гриль "соль-перец", замонтирован пайпинг. Куплен Eminence Legend V12 на 8ом.
Выглядит коробка уже куда веселее:

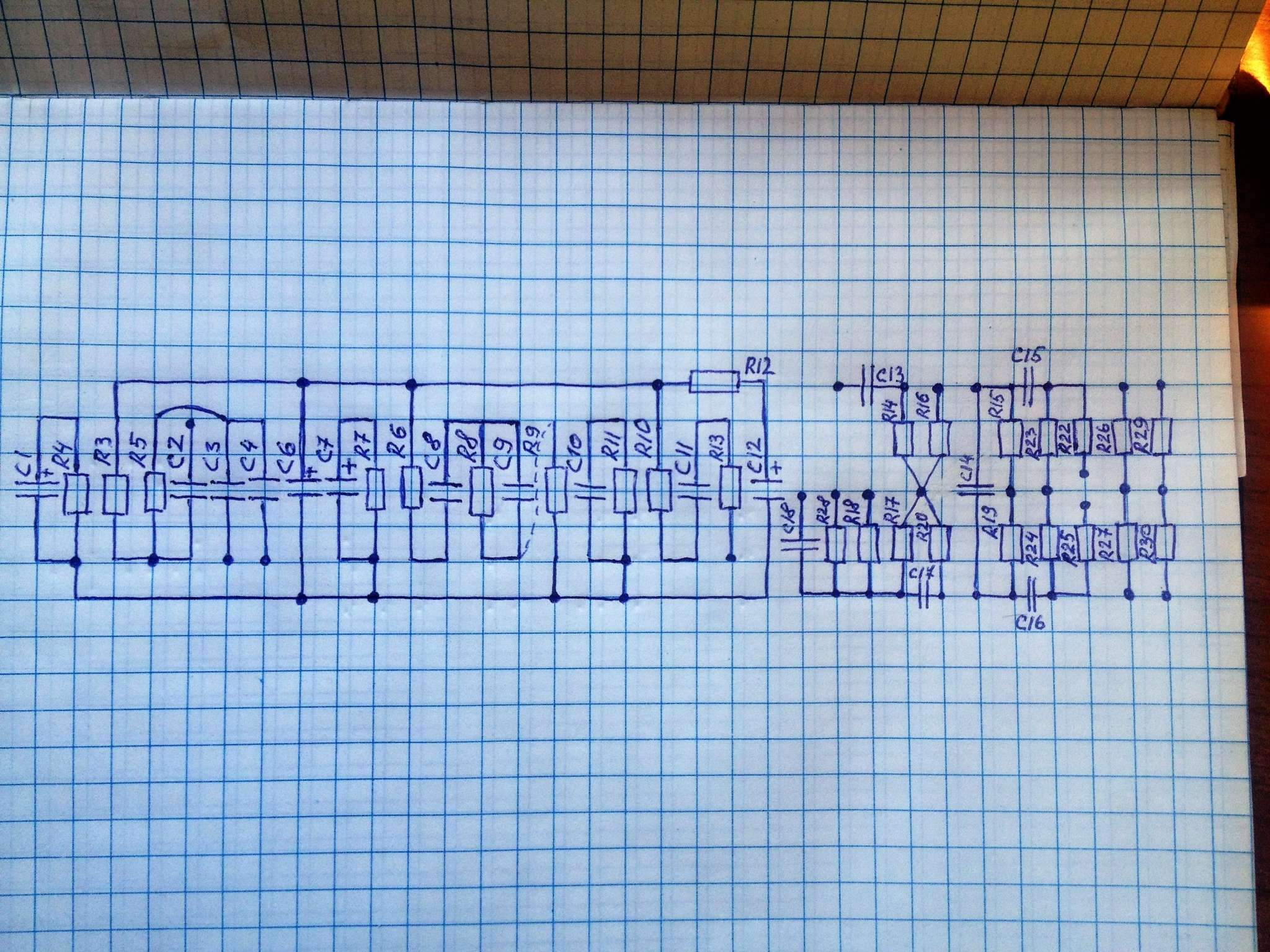

По уже проверенной схеме (в первом посте) был спаян борд:



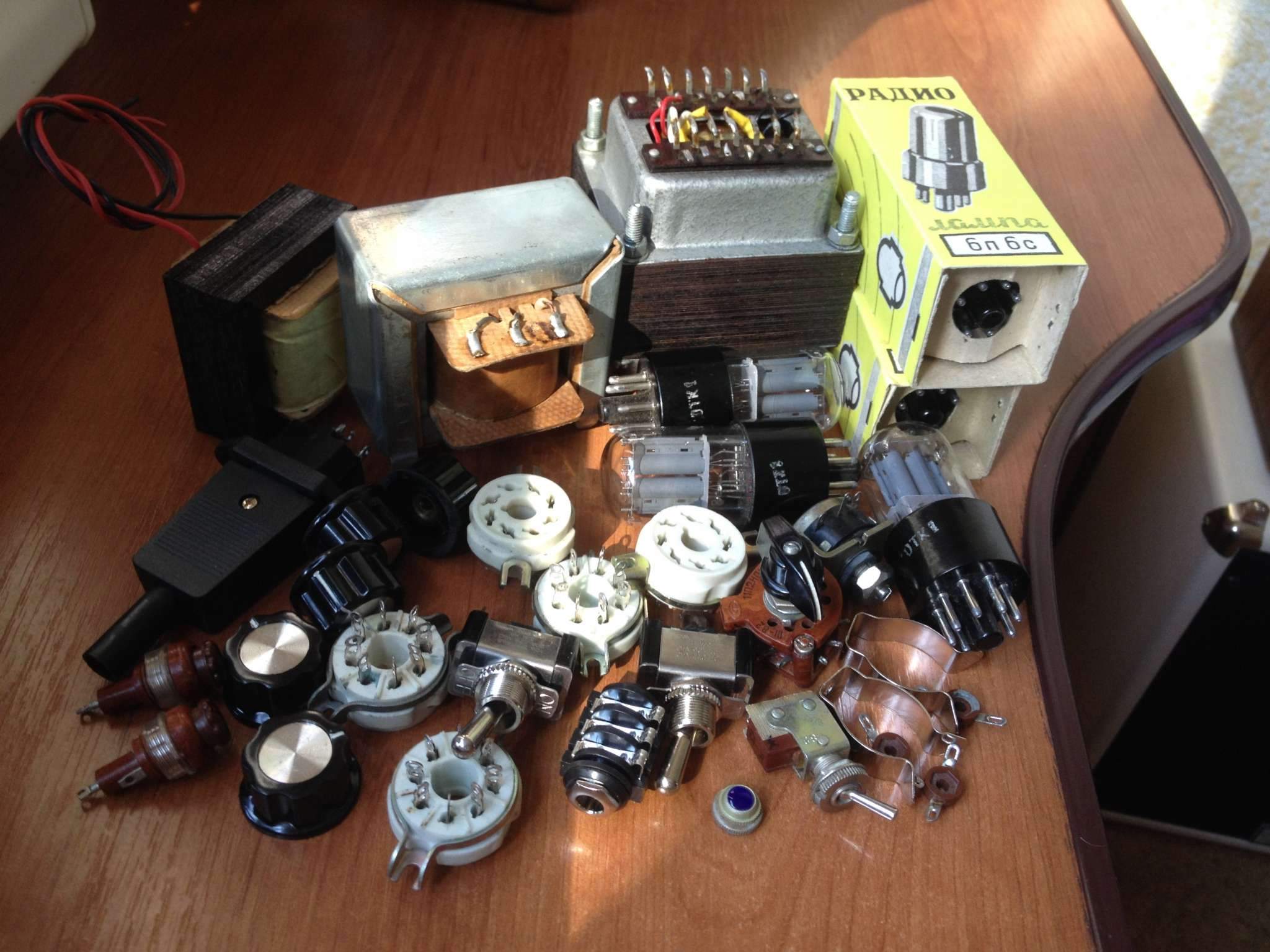

Разведено питание и оконечник, борд перекочевал в усилитель. Маленький трансик - попробую заюзать как дроссель. Первичка с вторичкой соеденены встречно-последовательно, так что должно быть нормально.



Забавно что силовой трансформатор после моста выдает 480в, а все электролиты, которые использовались изначально в комбике - на 450в. Понятно что под нагрузкой это все проседает, но в момент включения, если включен стендбай случайно - пока разогреваются лампы - на этих конденсаторах присутсвует напряжение ощутимо выше, чем нужно. Хз - живые они там или нет, но поскольку дата изготовления конденсаторов - 67-72года - вообще их убрал нафиг, и поставил последовательно-параллельно конденсаторы на 400в, с резисторами в качестве делителей напряжения (т.е. на каждом конденсаторе напряжение будет 480/2 = 240в).

судя по морде шасси - это был какой-то поддел под MM. Я отлично осведомлен о том, как выглядит RD-50, и что у него внутри  и данный прибор с ним ничего общего, кроме алюминиевых фальш-панелей с похожим дизайном. Внутри был полностью ламповый прибор на 2 канала, на резисторах МЛТ, конденсаторов керамических и старой советской пленке типа K73, и электролитах на которых была выбита цена в злотых. ))

Так что... Это была визуальная подделка под ММ, по отзывам хозяина - очень слабо звучащая, с лампами в оконечнике 6П3С-Е.

... и добавил:

Для подтверждения - могу сфоткать панели отдельно, крупно )) лежат где-то еще в ведре мусорном.

А для чего там DIN на шасси стоял? Смещение контролировать?

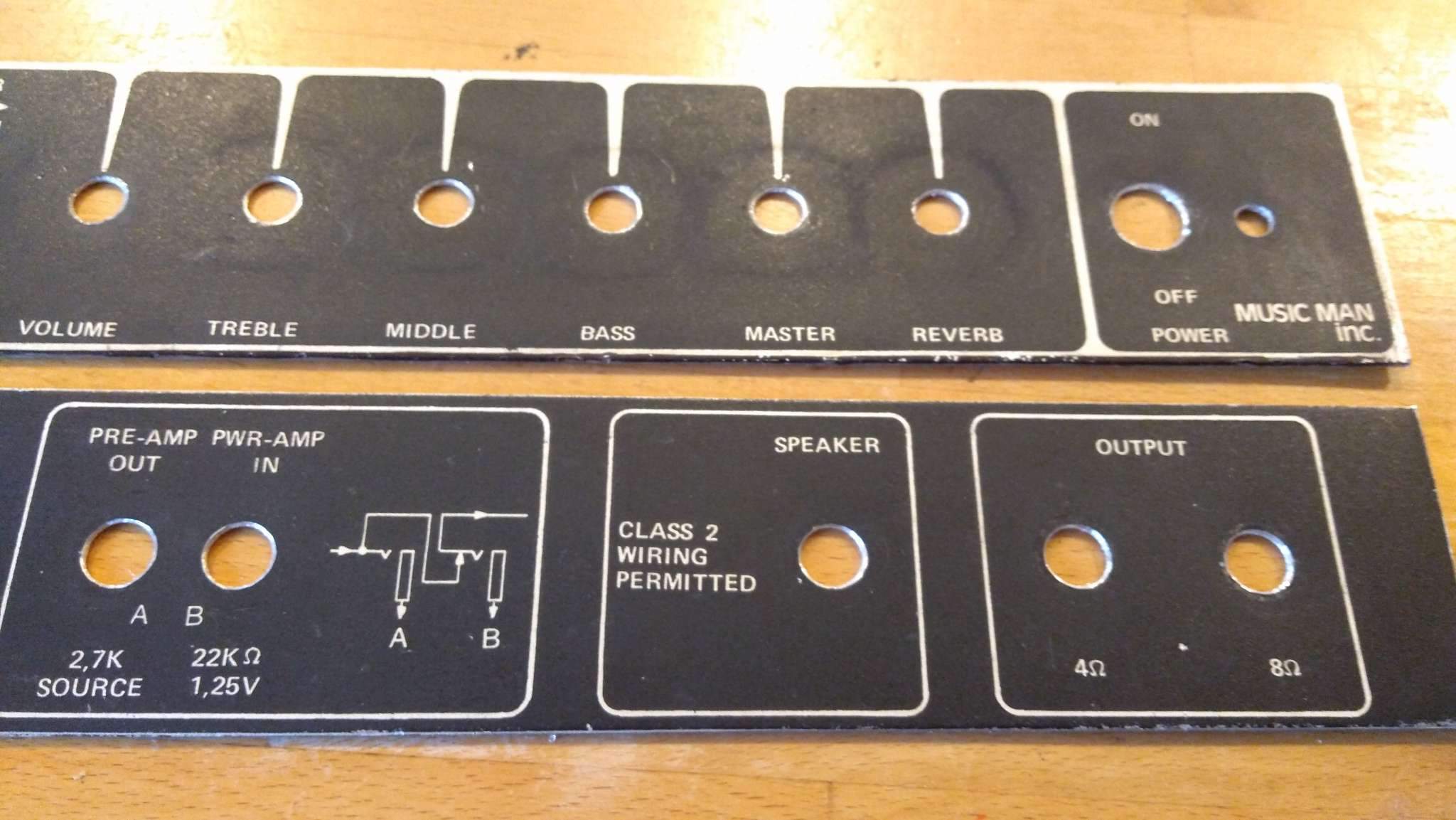

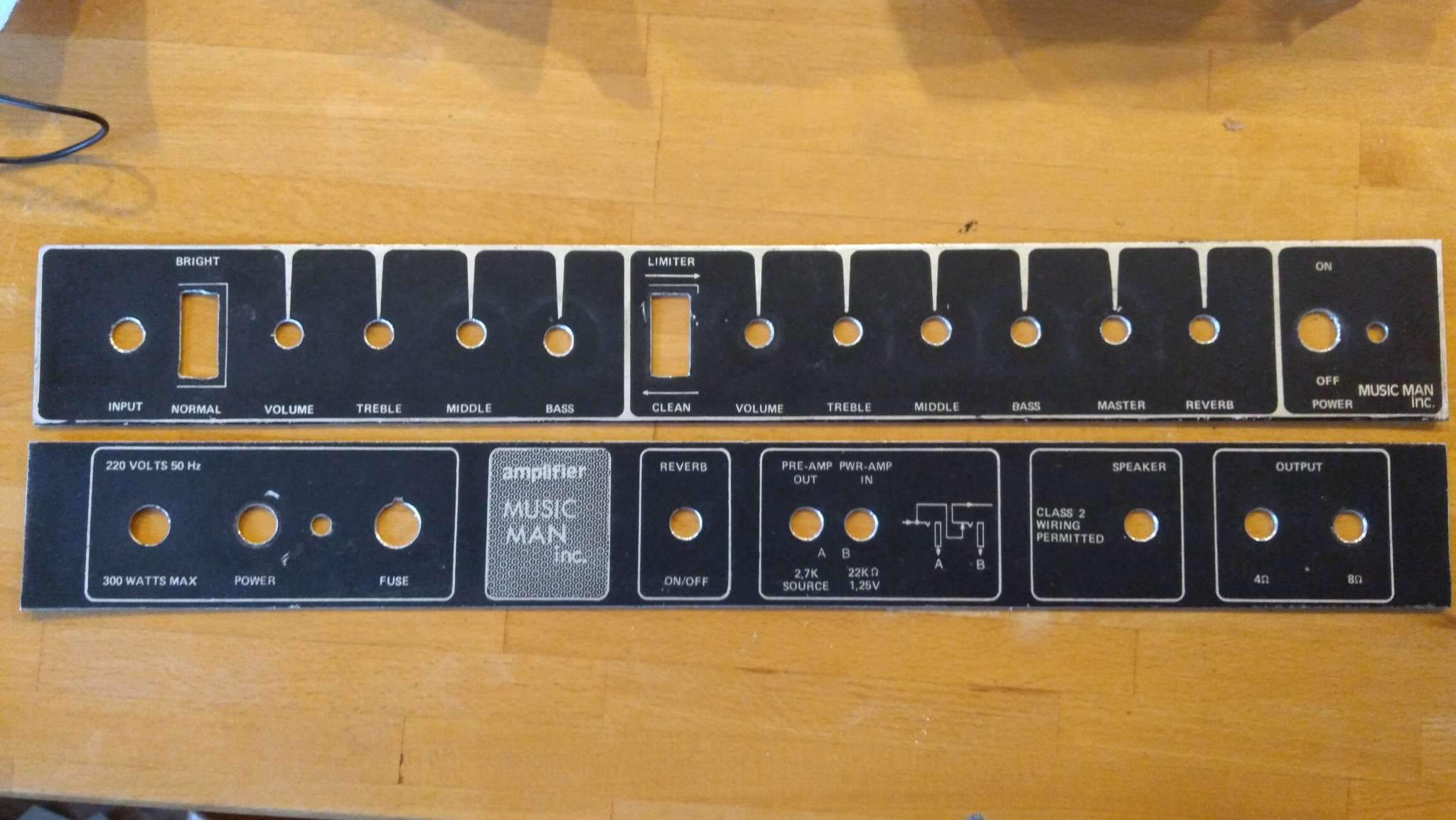

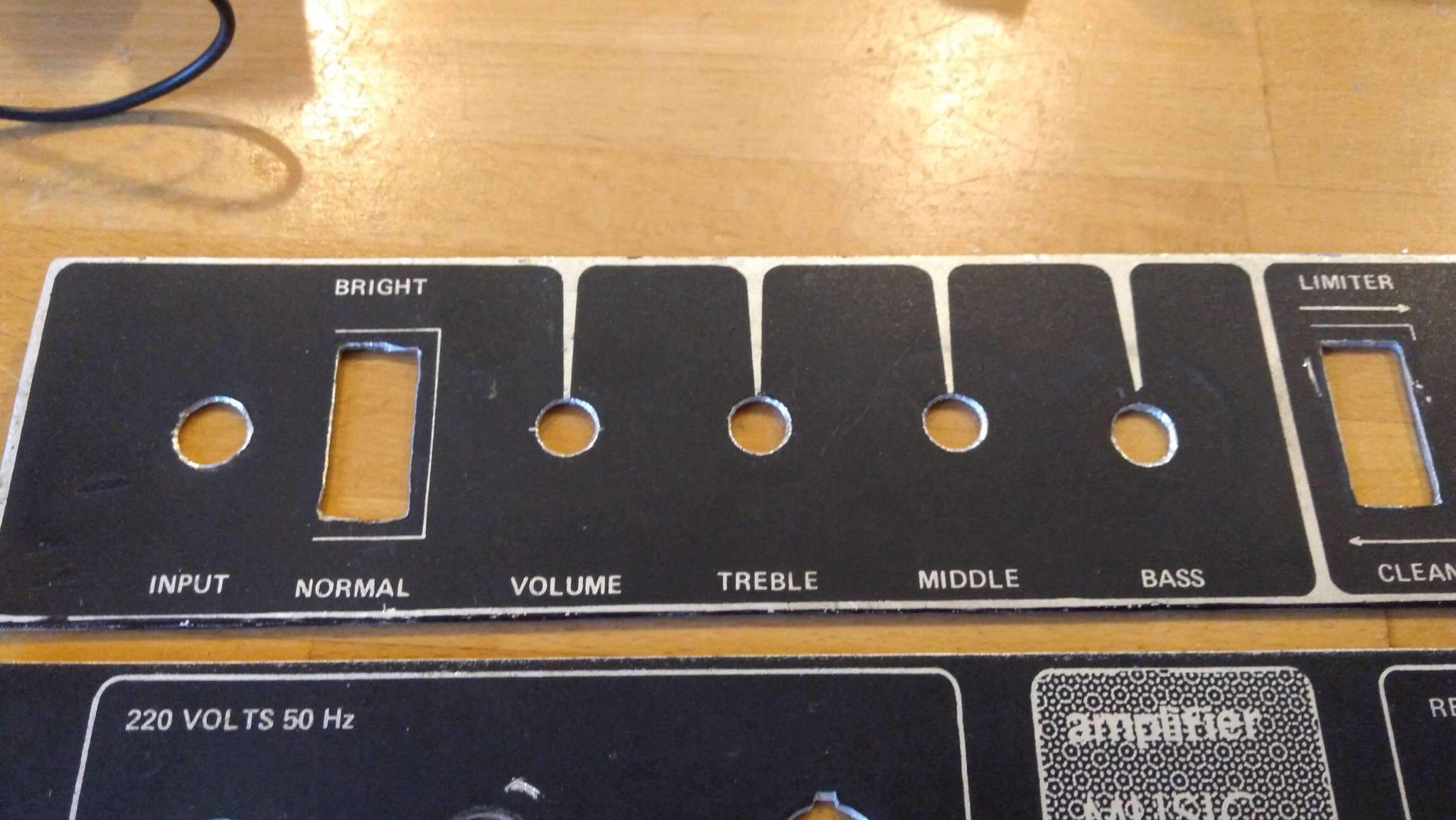

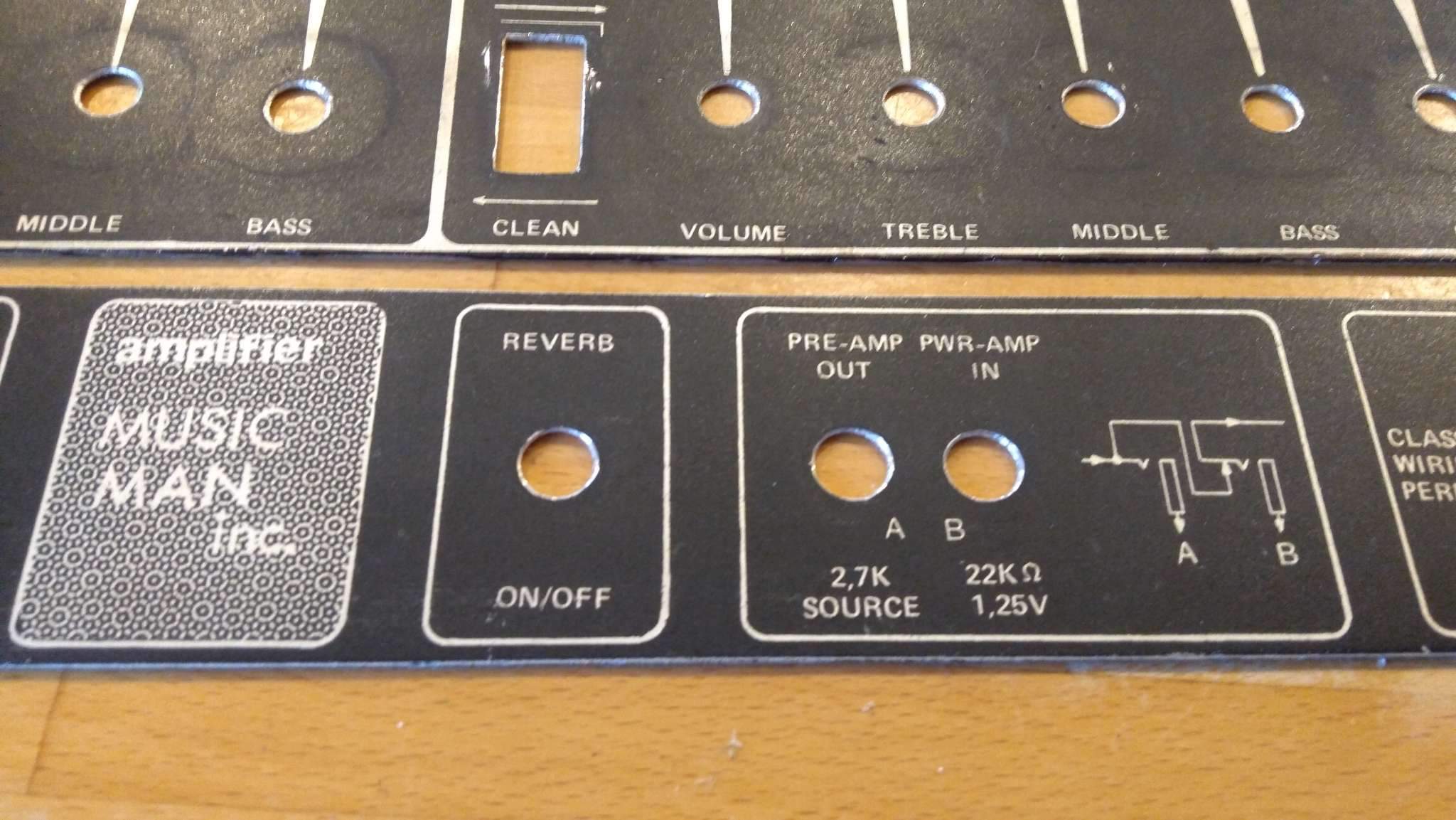

Дин - это был модуль ревера. Ниже фото панелей.  А кооперативов тут в 80ых тоже хватало.

Medvedeff8, На голове PinoHead (о которой тема) - клиент попросил в прицнипе убрать брайт, т.к. он им не пользуется от слова "вообще". а вот во втором аппарате, который уже комбик:



уже есть и брайт и буст. Схема та же, разделительный перед ФИ - 4.7nF. оконечник на паре 6L6 с анодным 460в.


Схема в первом посте - актуальная. По желанию можно попробовать конденсатор перед фи - 4,7nF, 2.2nF.
Насчет ООС - я бы оставил так, как есть, либо бы поставил линейный пот на 250к (вместо резистора 100к), и поставив его по серединке, уже на готовом устройстве - подобрал наиболее оптимальное по звуку положение, после чего заменил бы на постоянный, нужного номинала.

Изначально брайт был распаян на постоянку. На видео - брайт включен. В последствии клиент попросил его убрать совсем, т.к. с многими перегрузами уж слишком ярко выходит.

Шасси я бы заказал либо у местных метальщиков, либо в китае уже готовое, под нужный размер и габариты. там что хочешь есть, и стоить будет совсем не дорого. А выгнуть самому шасси нормально - это та еще забава.
