Автор Тема: пред JCM800 мощник на 6П3С  (Прочитано 73763 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Дима Шутов

  • Частый посетитель
  • **
  • Сообщений: 217
  • Репутация: +1179/-0
  • Скайп rostovsiti76
Re: пред JCM800 мощник на 6П3С
« Ответ #210 : Октября 20, 2016, 19:14:45 »
И ещё вопрос. У меня на треше стояли оранжевые переключатели сеть и стенбай( где то на форуме над ними смеялись).Работали нормально,хочу их поставить сода. Или всё таки заменить, просто по ним ничего не нарыл ???

Оффлайн Darksid

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +96/-0
  • Паяю не спеша для души.....
Re: пред JCM800 мощник на 6П3С
« Ответ #211 : Октября 20, 2016, 19:30:35 »
Цитата: Дима Шутов от Октября 20, 2016, 19:14:45
И ещё вопрос. У меня на треше стояли оранжевые переключатели сеть и стенбай( где то на форуме над ними смеялись).Работали нормально,хочу их поставить сода. Или всё таки заменить, просто по ним ничего не нарыл ???
У себя вот эти применил... http://diy-tubes.ru/power-toggle-dpdt.html

Оффлайн Дима Шутов

  • Частый посетитель
  • **
  • Сообщений: 217
  • Репутация: +1179/-0
  • Скайп rostovsiti76
Re: пред JCM800 мощник на 6П3С
« Ответ #212 : Октября 20, 2016, 19:43:33 »
Darksid,
Просто у меня они уже есть, хотелось бы узнать в чём их минусы

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: пред JCM800 мощник на 6П3С
« Ответ #213 : Октября 20, 2016, 19:58:15 »
Тема ожила, хорошо!
Вас из дас?  :o

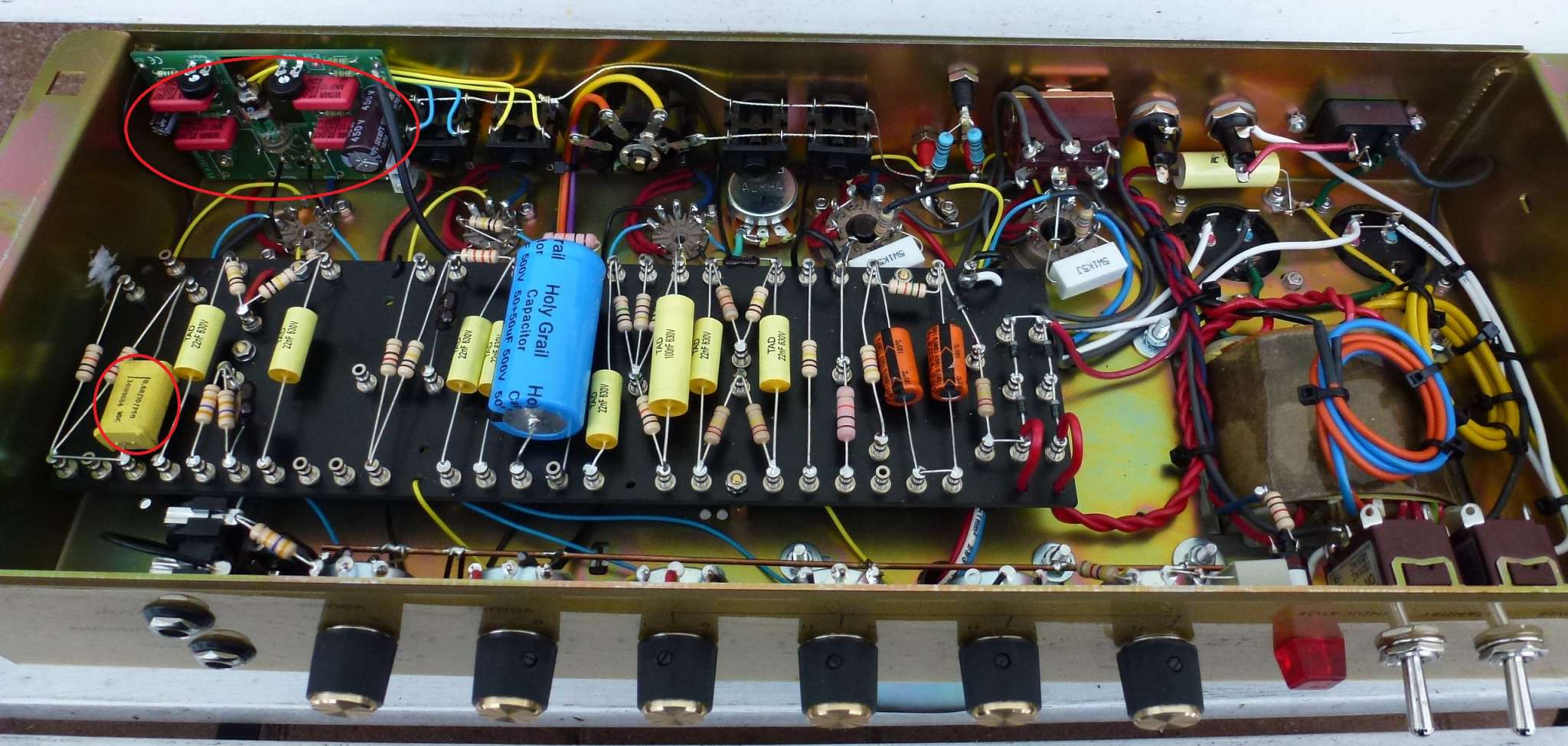

 Это что петля на стержневой лампе?
 И конденсатор в катоде интересный...

Оффлайн Дима Шутов

  • Частый посетитель
  • **
  • Сообщений: 217
  • Репутация: +1179/-0
  • Скайп rostovsiti76
Re: пред JCM800 мощник на 6П3С
« Ответ #214 : Октября 20, 2016, 20:03:39 »
Leronchik,
Что скажешь по компоновке? Завтра планирую начать дырявить поэтому и столько вопросов.

... и добавил:

И ещё вопрос ко всем. Как можно реализовать один вход через переключатель- чтоб было одно входное гнездо?

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: пред JCM800 мощник на 6П3С
« Ответ #215 : Октября 20, 2016, 20:05:54 »
Цитата: Leronchik от Октября 20, 2016, 19:58:15
И конденсатор в катоде интересный...

 ;D

[2156688-0   2156690-1

Оффлайн Leronchik

  • Эксперт
  • *****
  • Сообщений: 1642
  • Репутация: +426/-0
  • Отошёл ненадолго покурить...
Re: пред JCM800 мощник на 6П3С
« Ответ #216 : Октября 20, 2016, 20:09:21 »
Дима Шутов, да все правильно написали, придерживайся  выше показанного, укороченного варианта 800-ки.

runing, так этот хоть по размеру в рамках нормы, а тот, 0,68 мкф прям батарейный отсек...

Так а петля, что и в прям на стержневой лампе?

Оффлайн runing

  • Живу на форуме
  • *******
  • Сообщений: 12572
  • Репутация: +907/-10
  • Киев
Re: пред JCM800 мощник на 6П3С
« Ответ #217 : Октября 20, 2016, 20:31:10 »
Цитата: Leronchik от Октября 20, 2016, 20:09:21
runing, так этот хоть по размеру в рамках нормы, а тот, 0,68 мкф прям батарейный отсек...

Абсолютно одинаковые они. Может там просто ракурс съёмки такой.

Оффлайн Виктор Андреев

  • Эксперт
  • *****
  • Сообщений: 1154
  • Репутация: +43/-0
  • GuitarPlayer.Ru fan!
Re: пред JCM800 мощник на 6П3С
« Ответ #218 : Октября 20, 2016, 20:54:32 »
Цитата: Дима Шутов от Октября 20, 2016, 19:43:33
Darksid,
Просто у меня они уже есть, хотелось бы узнать в чём их минусы
минус у рыжих - термопластичная пластмасса, от нагрева может повести, но если все правильно сделать - нормальные без вопросов

... и добавил:

не надо смещение делать мелким подстроечником на плате, ставьте переменник на шасси, ручкой где за лампами, и пару контактов с 1ом резисторов в катодах выходным рядом поставить - сами радоваться будете, ток покоя измерять, контролировать и тп удобно не разбирая унч
« Последнее редактирование: Октября 20, 2016, 20:59:02 от Виктор Андреев »

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: пред JCM800 мощник на 6П3С
« Ответ #219 : Октября 20, 2016, 21:00:18 »
Петля на мелкой лампе - это вроде готовый кит от тьюбтауна, не?

Оффлайн Дима Шутов

  • Частый посетитель
  • **
  • Сообщений: 217
  • Репутация: +1179/-0
  • Скайп rostovsiti76
Re: пред JCM800 мощник на 6П3С
« Ответ #220 : Октября 20, 2016, 21:18:19 »
Виктор Андреев,
Виктор, давайте уже на ты, не первый день общаемся ;)
Про выводы контактов не совсем понял, фото нет случаем?
Для смещения уже купил большой пот ;)
« Последнее редактирование: Октября 20, 2016, 21:20:06 от Дима Шутов »

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: пред JCM800 мощник на 6П3С
« Ответ #221 : Октября 20, 2016, 21:25:06 »
Цитата: Дима Шутов от Октября 20, 2016, 21:18:19
Виктор Андреев,
Виктор, давайте уже на ты, не первый день общаемся

только ты потом не удивляйся, если у тебя хлебница получиться...

Оффлайн Дима Шутов

  • Частый посетитель
  • **
  • Сообщений: 217
  • Репутация: +1179/-0
  • Скайп rostovsiti76
Re: пред JCM800 мощник на 6П3С
« Ответ #222 : Октября 20, 2016, 21:29:09 »
Tander,
Это к чему?

Оффлайн Tander

  • Ветеран форума
  • ******
  • Сообщений: 3731
  • Репутация: +475/-0
    • Efremoff
Re: пред JCM800 мощник на 6П3С
« Ответ #223 : Октября 20, 2016, 21:32:08 »
К тому что данный участник форума обладает достаточно специфическими знаниями и навыками.

Оффлайн AZG

  • Живу на форуме
  • *******
  • Сообщений: 90116
  • Репутация: +9940/-1413
  • Санкт-Петербург
    • AZG CUSTOM
Re: пред JCM800 мощник на 6П3С
« Ответ #224 : Октября 20, 2016, 21:34:50 »
Дима Шутов, Рыжие проверь на адекватность. Я в свое время выкинул три коробки таких в мусор, т.к. страшнейшее УГ, которое рассыпается прямо в руках. Позже нашел адекватного поставщика, тоже китай, но черные и очень надежные. Пока что ни одного в брак не отправил.

... и добавил:

Tander, Ну, если не хлебница, от вот такой Маршалл у точно  :crazy: :pozor:

« Последнее редактирование: Октября 20, 2016, 21:43:10 от AZG »
