Провел тест, любопытный результат.
Ламповый конец задирает верх, примерно, наклон 6db от 1000 герц...
Изучив схему, становится понятно - регулятор презенса! Кондер блокирующий один из резисторов катода фазоинвертора.
Т.е. он не просто работает в ООС с выхода но и внутри ООС фазоинвертора, сам по себе задирая верх примерно на те же 6db
щас посчетаю на какой частоте RC в фазоинверторе (анализатор показал подъем примерно с 1кГц ) сравним с расчетами.
... и добавил:Согласно схеме:
4.3кОм, 11нано (нужно уточнить непосредственно в конструктиве), расчет дает 3.36кГц, но учитываем, что цепь охвачена ООС поступающая с трансформатора.
Что может менять параметры этой цепочки, что в итоге вполне близко к тому, что показывает анализатор при установленном презенсе по середине.
Ну и.. Причем тут разница в усилителях
если эта разница не в линейном режиме лампового конца, а с уже заданной предкоррекций внутри оконечника.
... и добавил: Отсюда аналогия, если бы ламповые концы поднимали верхушку, их не использовали бы для прослушивания музыки.
Слушать записи с задранными верхами то еще удовольствие.
Гитарный конец отличается лишь тем, что он собран из "ховна и палок". В противном случае, стоил бы не 1-4к$, а 5-25к$.
Т.е. более дешёвые детали, менее тщательный подбор ламп в симметричных цепях, простой выходной трансформатор.
Да еще и выходные лампы сильно заперты, чтоб не сдохнуть при напруге 450...550 вольт анодного питания.
... и добавил:Ну и звуковой файл, в анализатор не смотрите, разница будет и по объективным причинам, у транзисторного усилителя выше демпфинг-фактор.
Разницы при подгонке обычной шельф полосой (компенсация задранного презенса) сводит разницу на воспринимаемый минимум.
Иное дело если концы раскачивать, в этом плане ламповый начнет давать отсебятину но это не связано с импедансными кривыми динамика, а с тем, что сами по себе лампы начинают гадить + их разброс.
Транзисторный усилитель начинает гадить уже приближаясь к пиковой мощности (тот который я использовал для теста, почти вдвое мощнее лампового)
Для корректности, тест проводился на умеренной громкости (помним, что лампы гадят если их жарить) и идут в разнос в симметричной схеме.

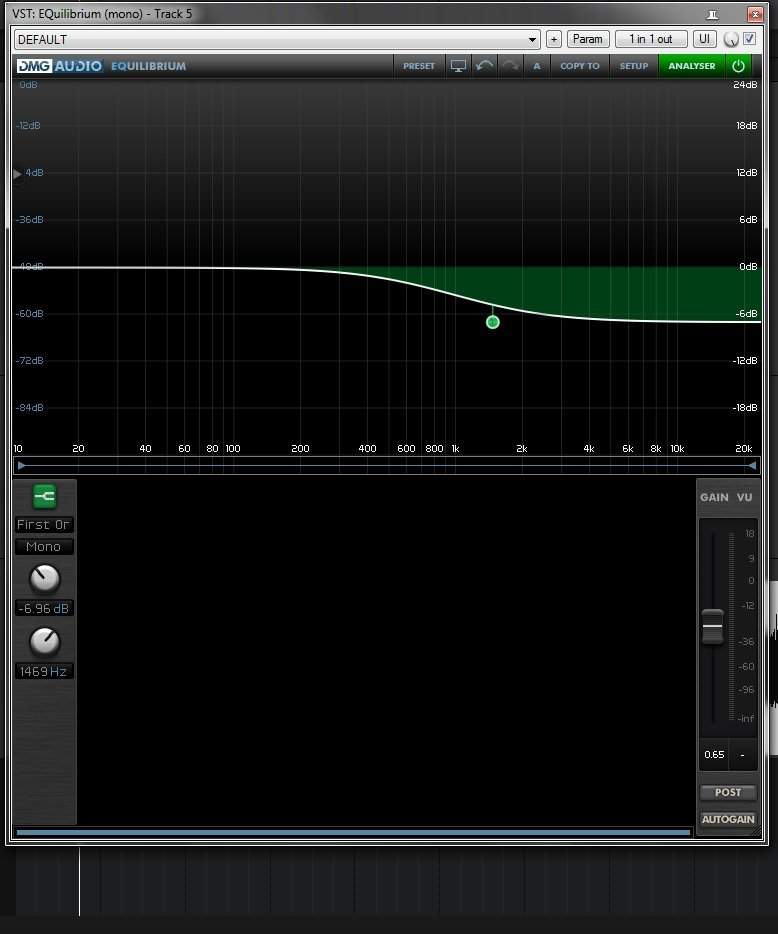

... и добавил:И картинка компенсирующая подъем верха презенса.
... и добавил:
еще плюс...
Мой транзисторный усь - шикарный, не посрамился с ламповым, думал будет звучать деревянно, не даром нравки его использовать на контроле.
Таки япошка 80тых...
