Нужно ставить среднеквадратичное, тогда отображает правильно, потолок 5 вольт, при напруге 12
Что укладывается в 0,7 от половины питания, в реальности даже меньше должно быть где-то 0,5..0,6
Чуть выше 5 вольт - клипинг.
... и добавил:да все так... сим тут не врет, и в железе так же.. 0,7 это на старых ОУ такое было.
вверх например повторитель может работать вплоть до насыщения транзистора, 50 милливольт и менее. то есть считай до упора. на входе при этом должно быть БОЛЬШЕ 12ти вольт, если питание 12в. ну, на 0,6в больше, тогда он откроется полностью и подтянет сигнал до упора до плюса.

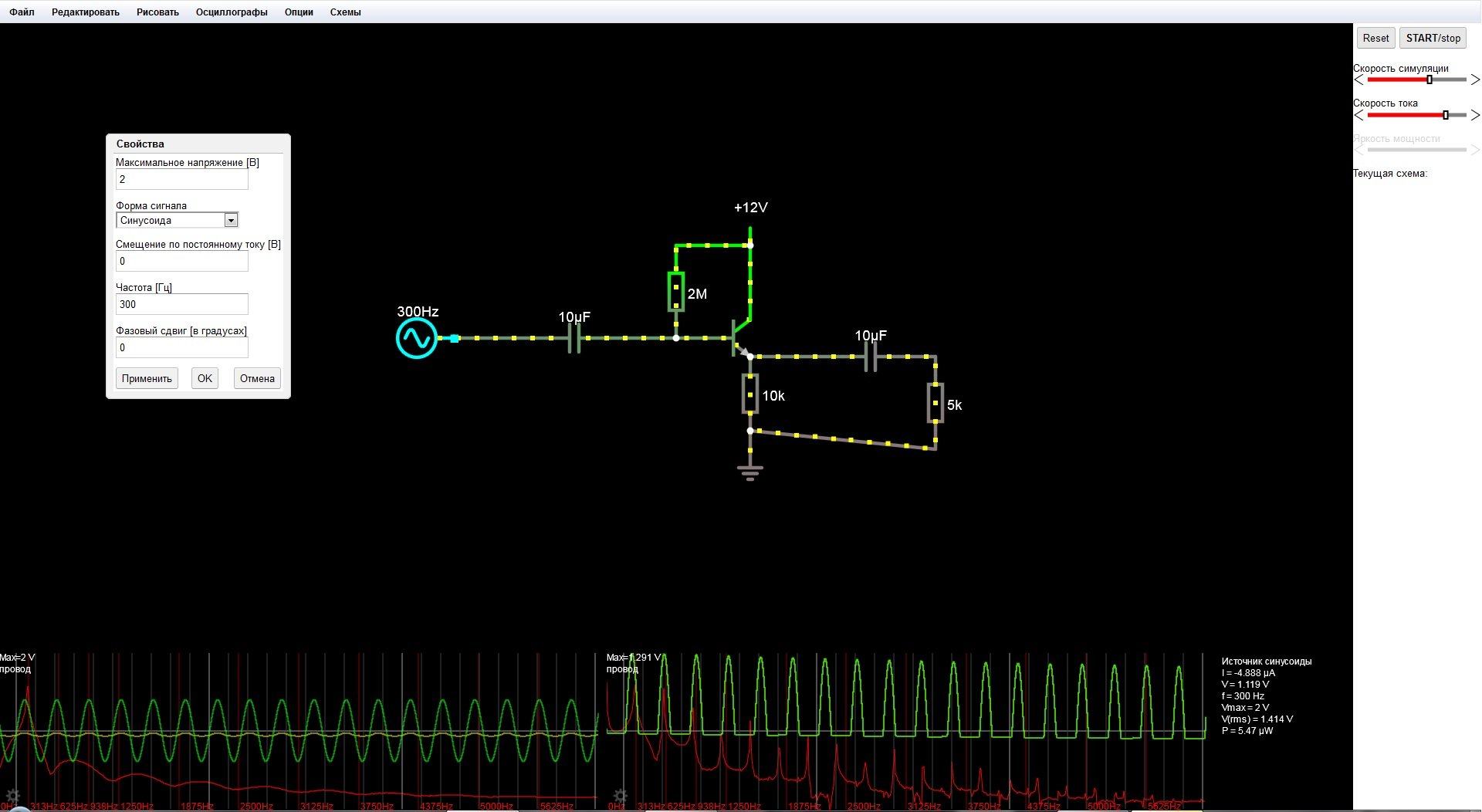

Да не фига, попробуй в этом же симуляторе, он уже с 6 вольт не держит, только поставь осцилограф в отображение среднеквадратичное, чтоб у тебя напруга не была больше входной.
... и добавил:Смотри, повысил входное на 1 вольт = 6

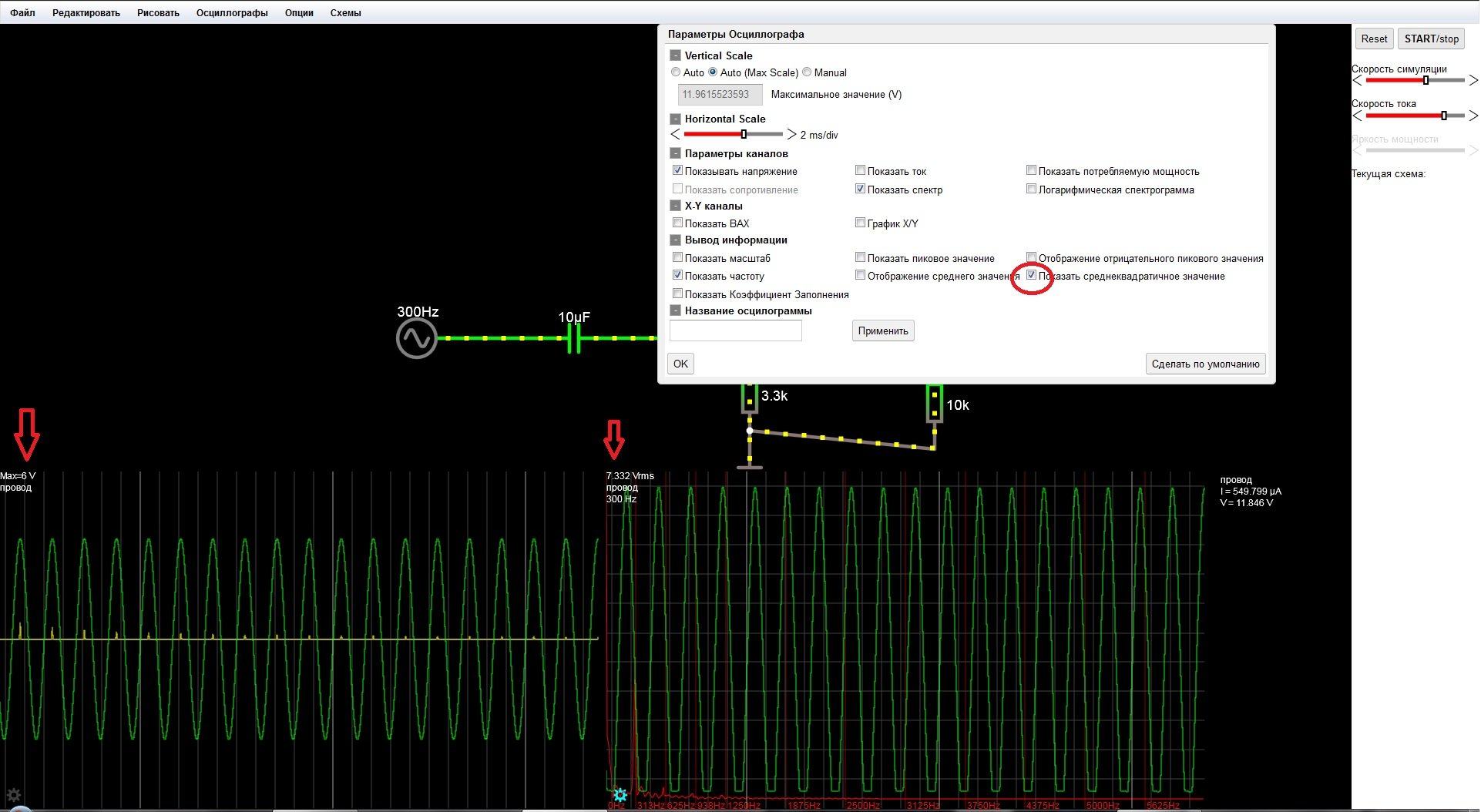

Нажал резет, затем "стабильное состояние" и получил отсечку из за превышения 0,7 линейного размаха о т источника питания.
Собсно именно по этому используют двухтактные каскады, в противном случае обходились бы однотактами.

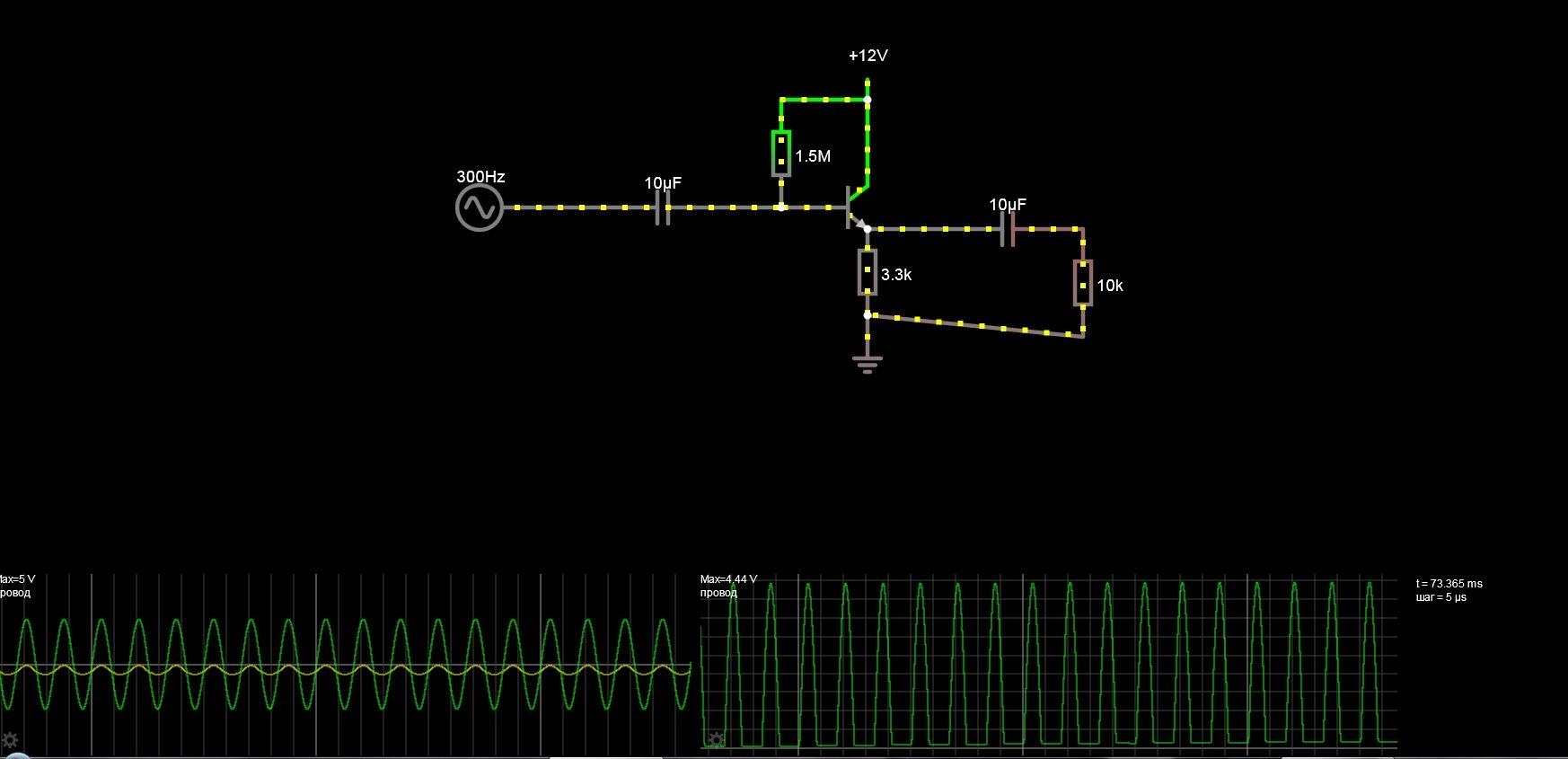

... и добавил:Причем и по гармоникам видно - жесткий клипинг (красный график)
Как ты в реале смог получить на одном транзисторе чистую синусоиду с размахом почти равную источнику питания ума не приложу
Где-то ты не то или не так или не тем мерил.
... и добавил: Посмотрим чё у меня по деталькам в остатках, соберу завтра реальный повторитель и посмотрим
