Geezer, Я вот периодически задаюсь вопросом - картинки то красивые, но какую полезную информацию мы должны из них извлечь?
Ну хотя бы схему и точку подключения осциллографа к ней для понимания контекста можно прикладывать?
А то может там с невидимого генератора прямо на осциллограф подан меандр, а звон на переднем фронте это просто дико нескомпенсированный щуп даёт?

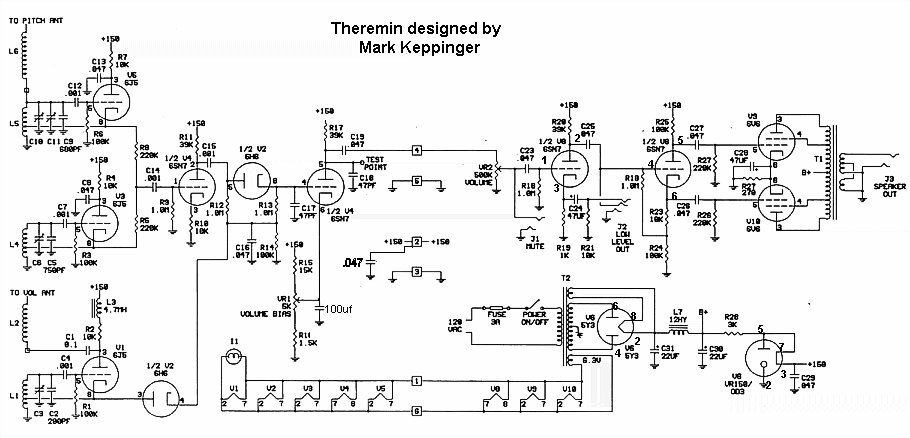

... и добавил:VioletRays, Если на этот блок приходит две ВЧ синусоиды, а потом идёт детектор, то он никоим образом ничего не искажает. Это смеситель гетеродина. Тут опять сделаем отсылку к литературе, там лучше описано будет.
Индуктивность никоим образом не может искажать синусоиду. Единственное, на что она способна, оказывать сопротивление прохождению через себя переменного тока в зависимости от его частоты. Полное сопротивление индуктивности равно X
L=2*¶*f*L.
У меандра, пропущенного через индуктивность, будут скругляться фронты в чётком соответствии с этой формулой как аз из-за подавления высокочастотных гармоник, в него входящих
... и добавил:Исказить сигнал, обогатить его гармониками, можно только нелинейным элементом, простейший случай - диодный ограничитель. Дальше можно "лишние" гармоники из спектра удалять любыми фильтрами, какие душа пожелает.
