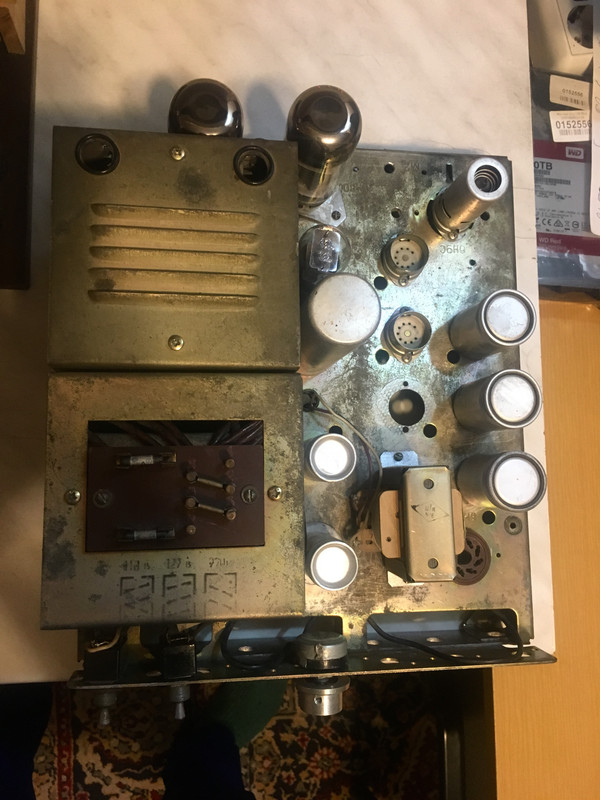

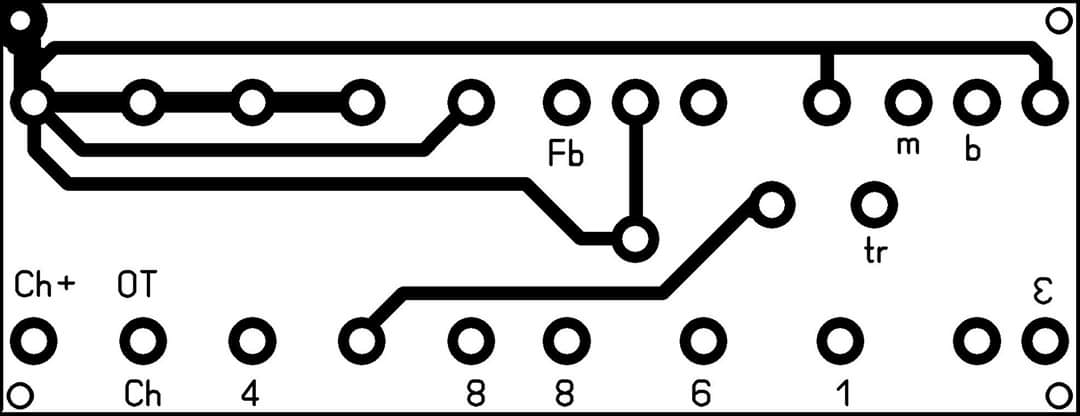

Ну красиво, немного "всё в куче" (у меня поболе расстояния между элементами). Шаська железная ? (в смысле не алюминий ?) только зачем плата для пяти деталек ? Ума не приложу, (хотя видно ,лампы сдвинуты на на край и места для навесного нет ) у вас как раз этот "турет боард" то есть пистоны которые от пайки не отваляться , сами эти туреты хороший отвод тепла, и лампы правильно стоят на панельках на шасси и теплом своим платы не коробят, ничего не отгорает. А вспомните раньше телики ламповые были ? Все лампы на гетинаксовых печатках , от жары всё покоробленное отгорает контакт теряется . А всё потому что дешовый вариант был. Если этот вариант платы на пистонах то я согласен, но это не печатка. Просто ремонтно-моддинг пригодная вещь.

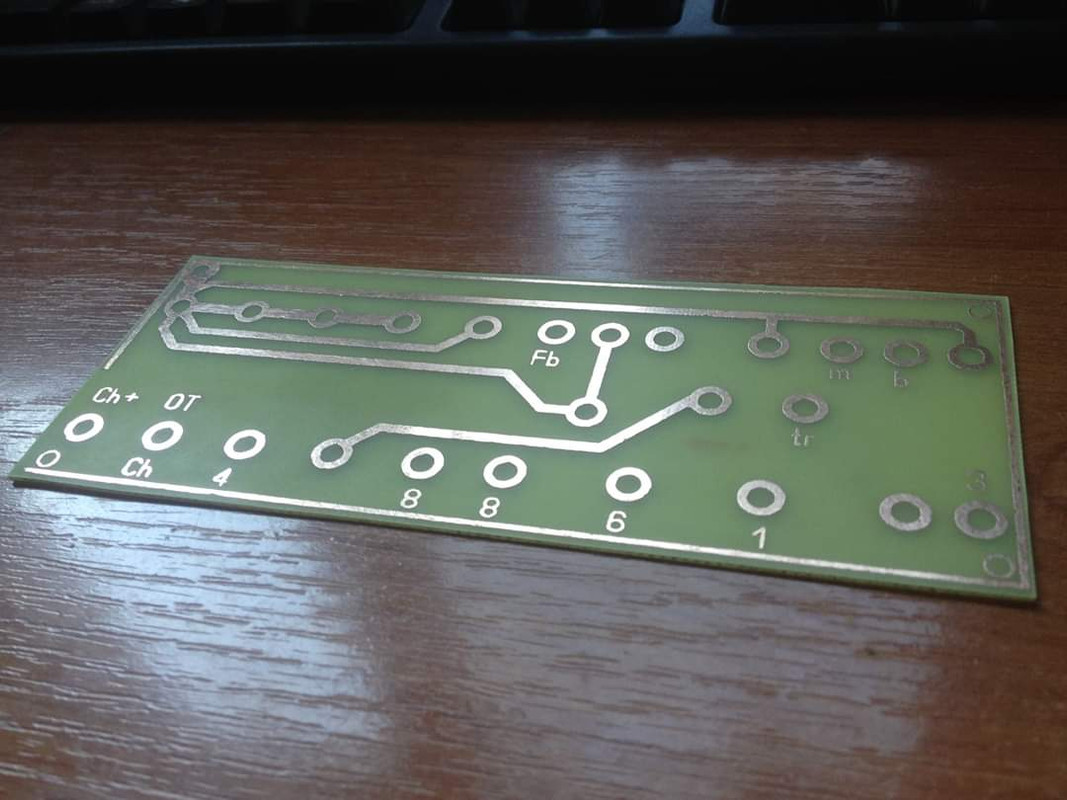

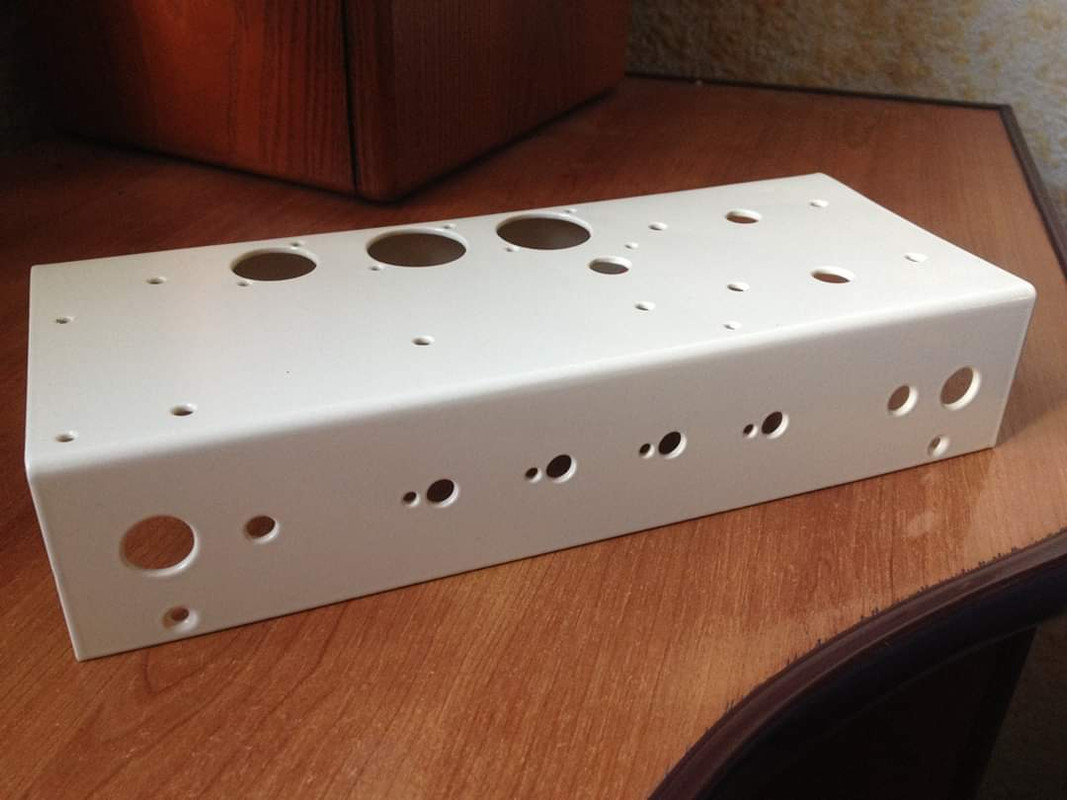

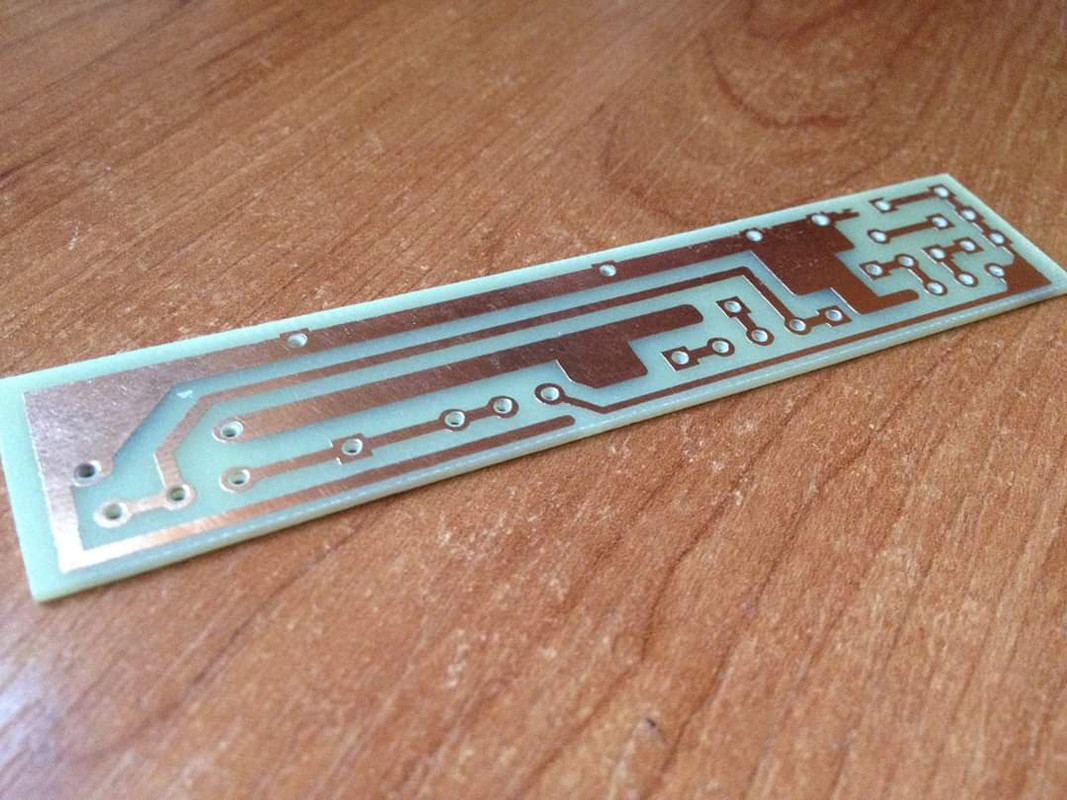

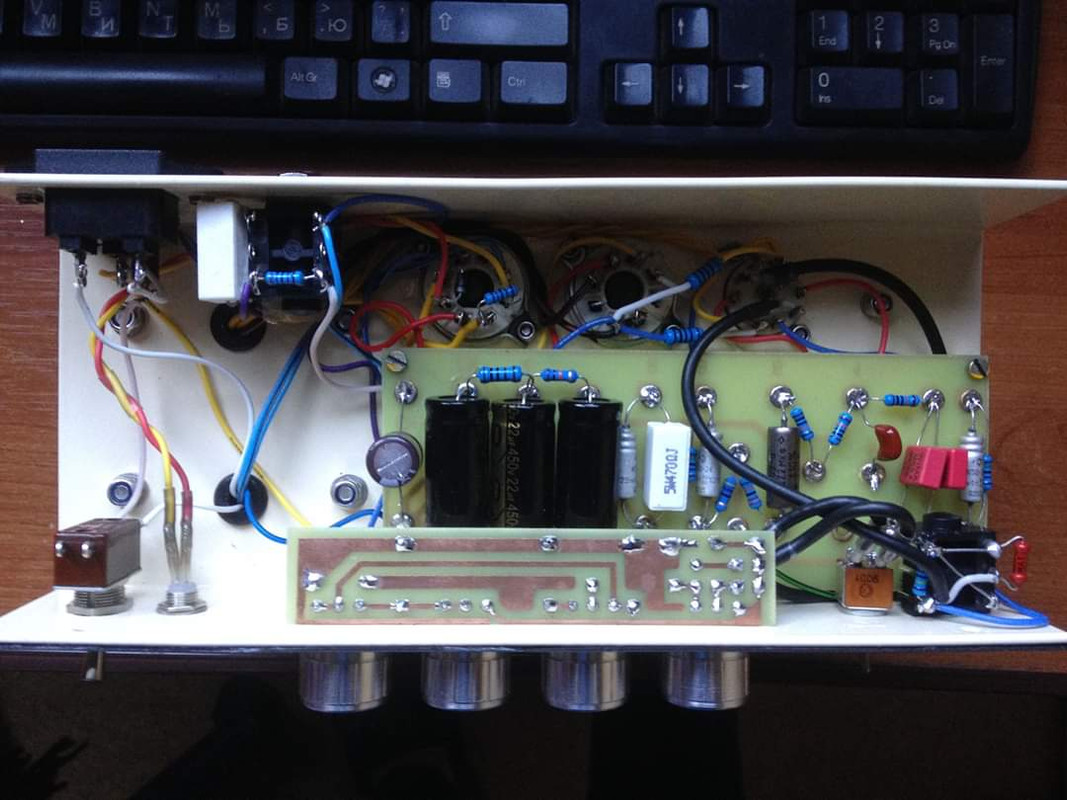

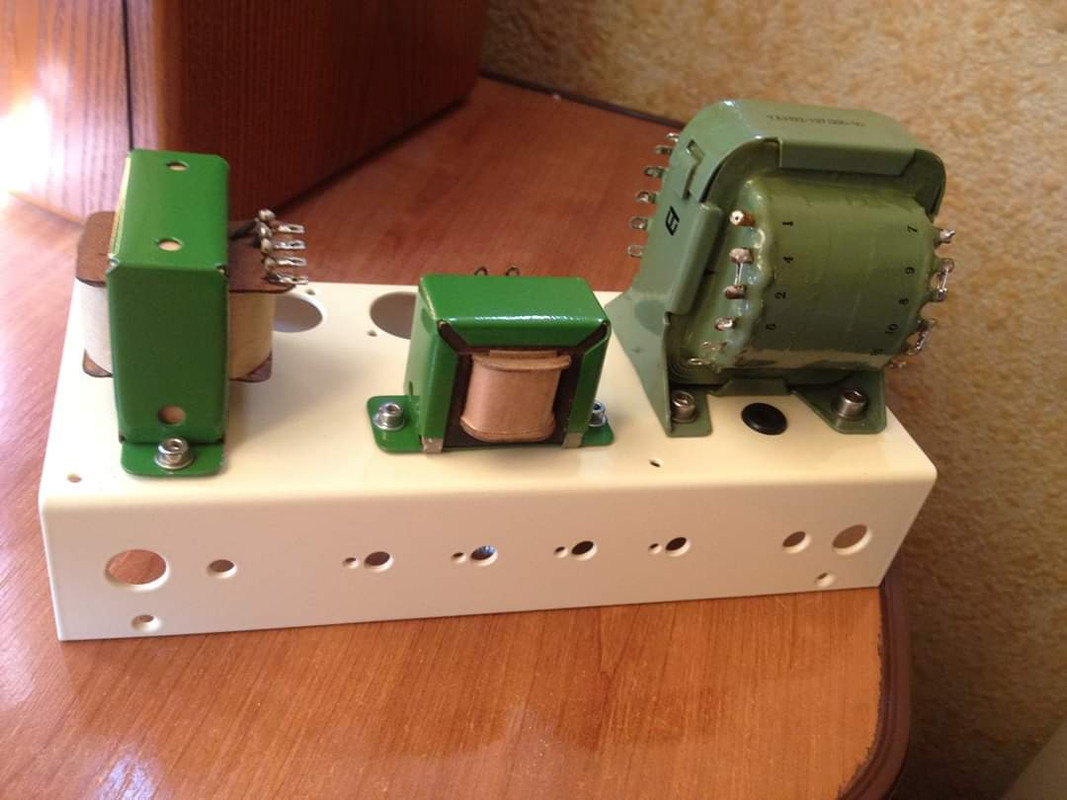

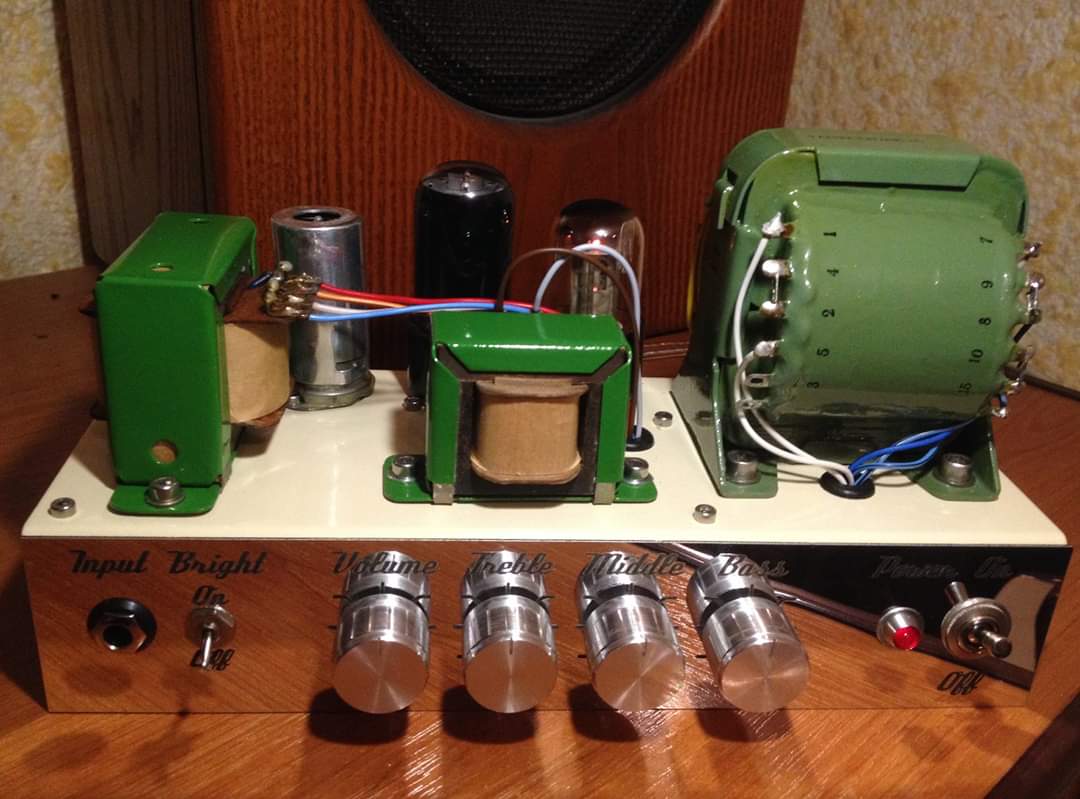

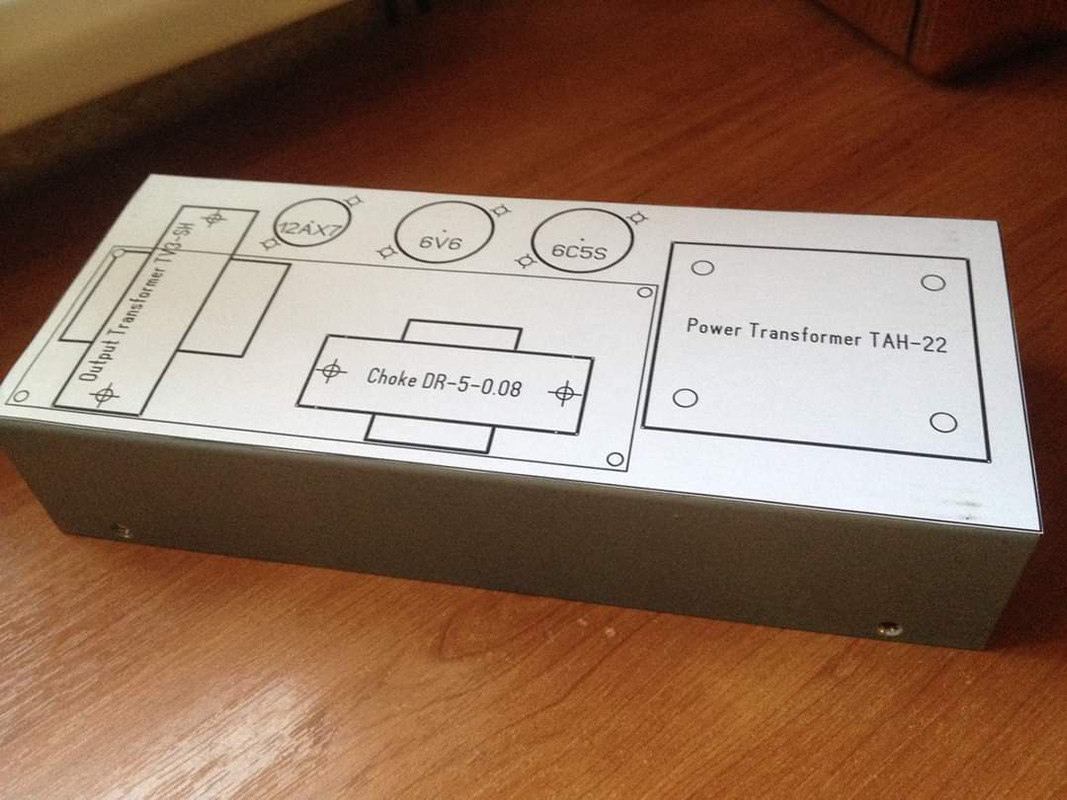

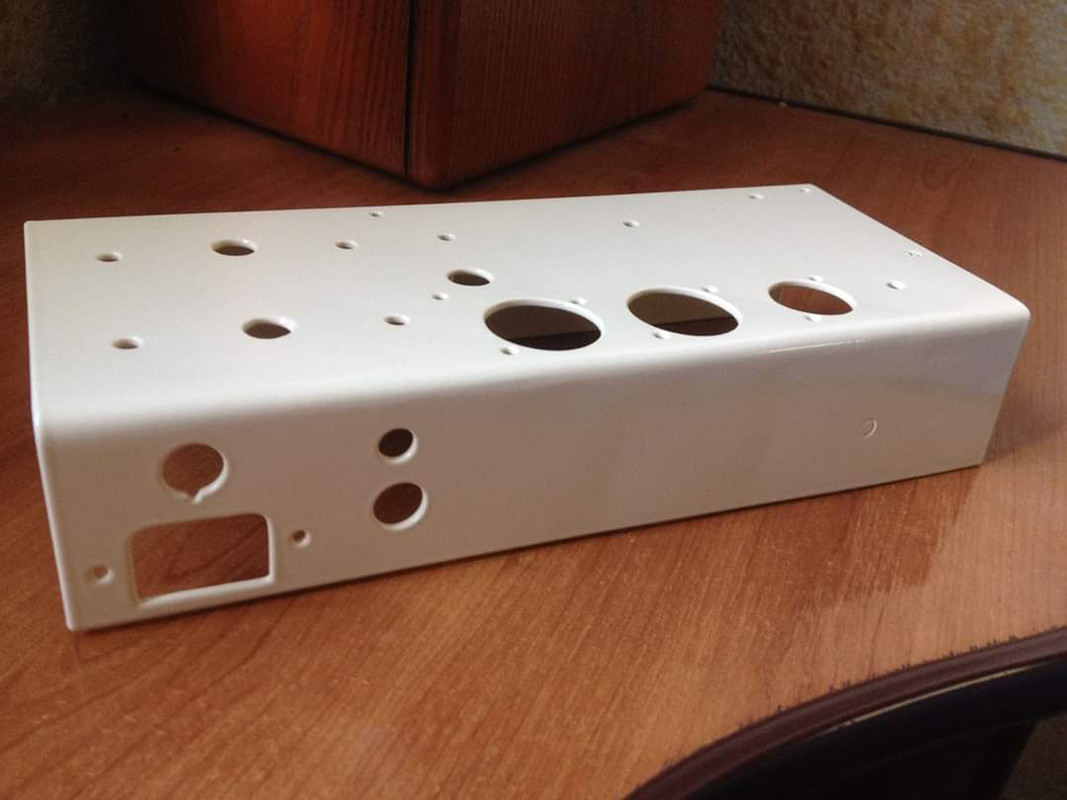

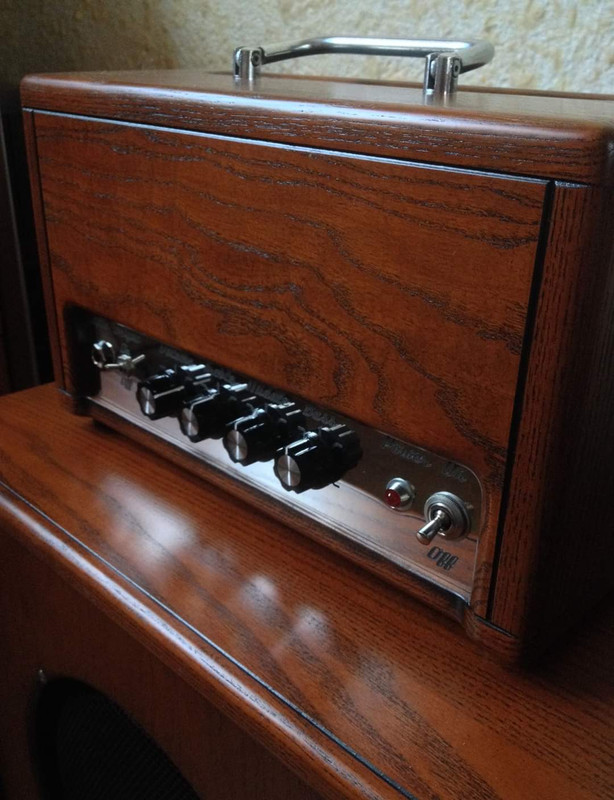

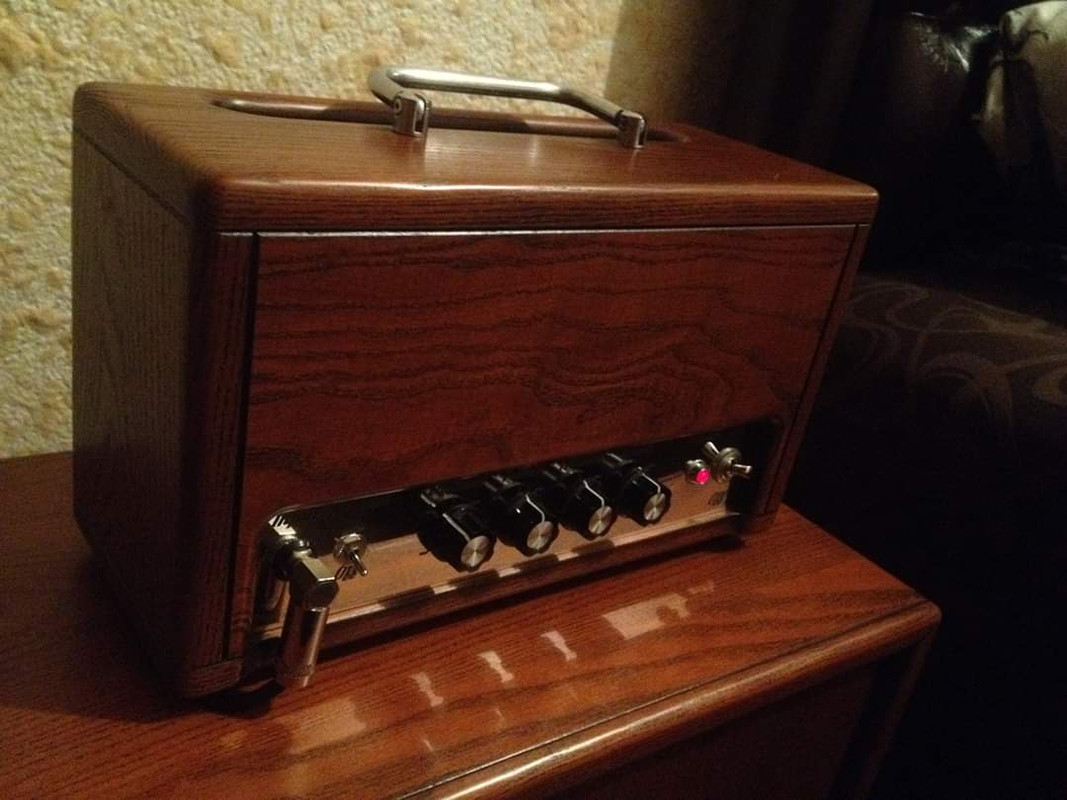

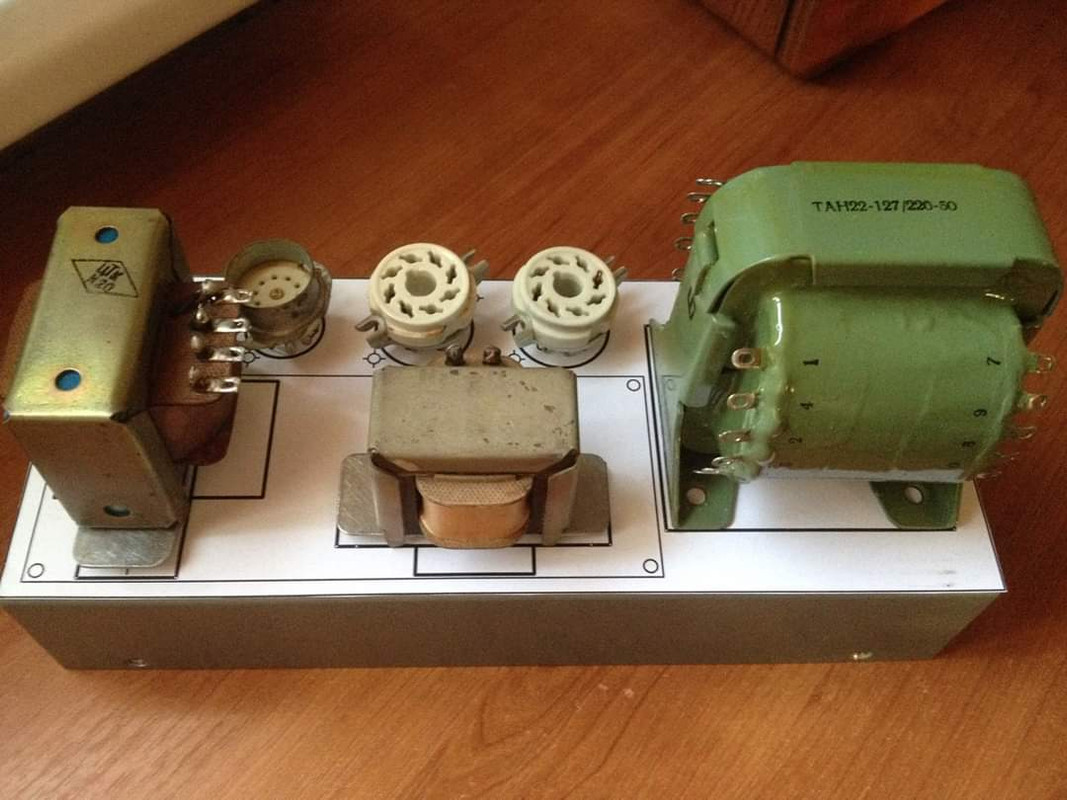

Нет, шасси как раз алюминиевое. В домашних условиях было бы трудно выгнуть 2 мм стальное шасси) Ну мой пример - это как раз тот самый случай, который демонстрирует, что можно сделать в домашних условиях, из подручных материалов, на любительском уровне, но чтобы это все выглядело по максимуму прилично. Сейчас эта головешка трудится у нового хозяина где-то в Берлине.
У AZG - это вообще другой уровень, там уже всё профессионально, и выглядит, как абсолютно фабричное изделие. Есть на что посмотреть, и чему поучиться.
Насчет печатных плат и ламповых панелек, впаянных в плату - не нужно сравнивать древний совковый гетинакс с современным текстолитом, это две большие разницы. Есть у меня и впаянные в плату панельки, и все там норм, уже проверено временем.

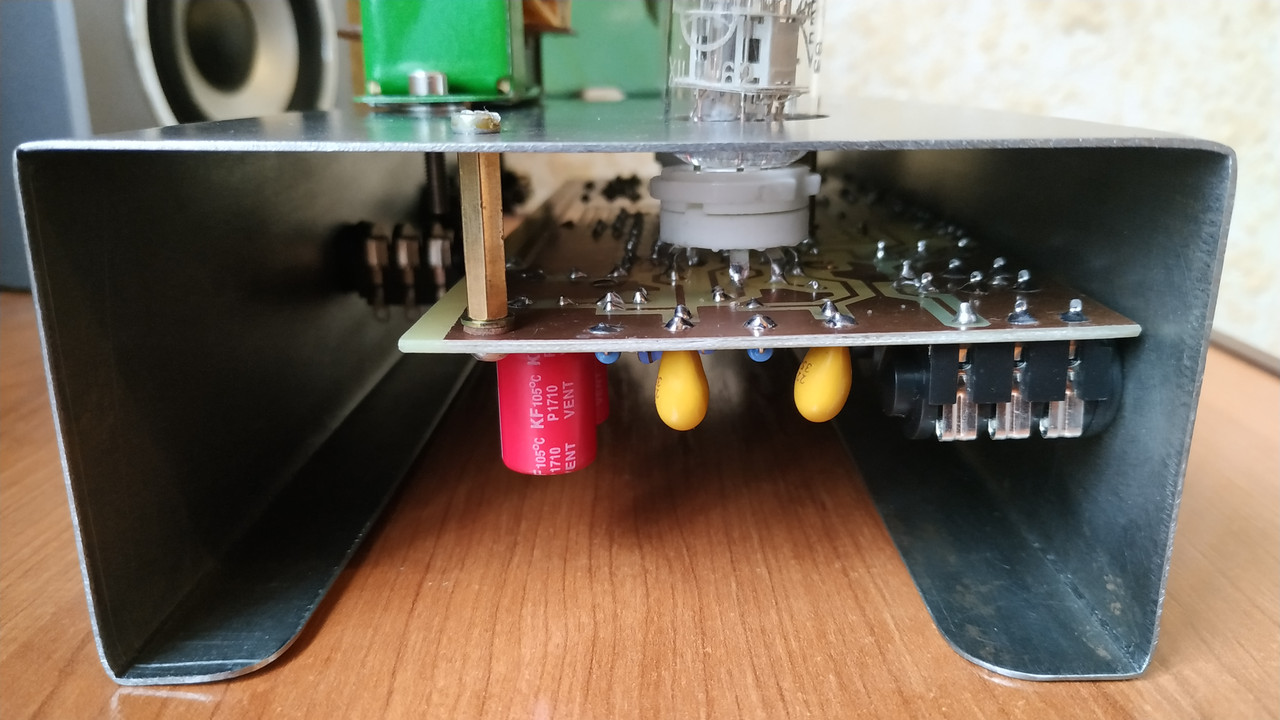

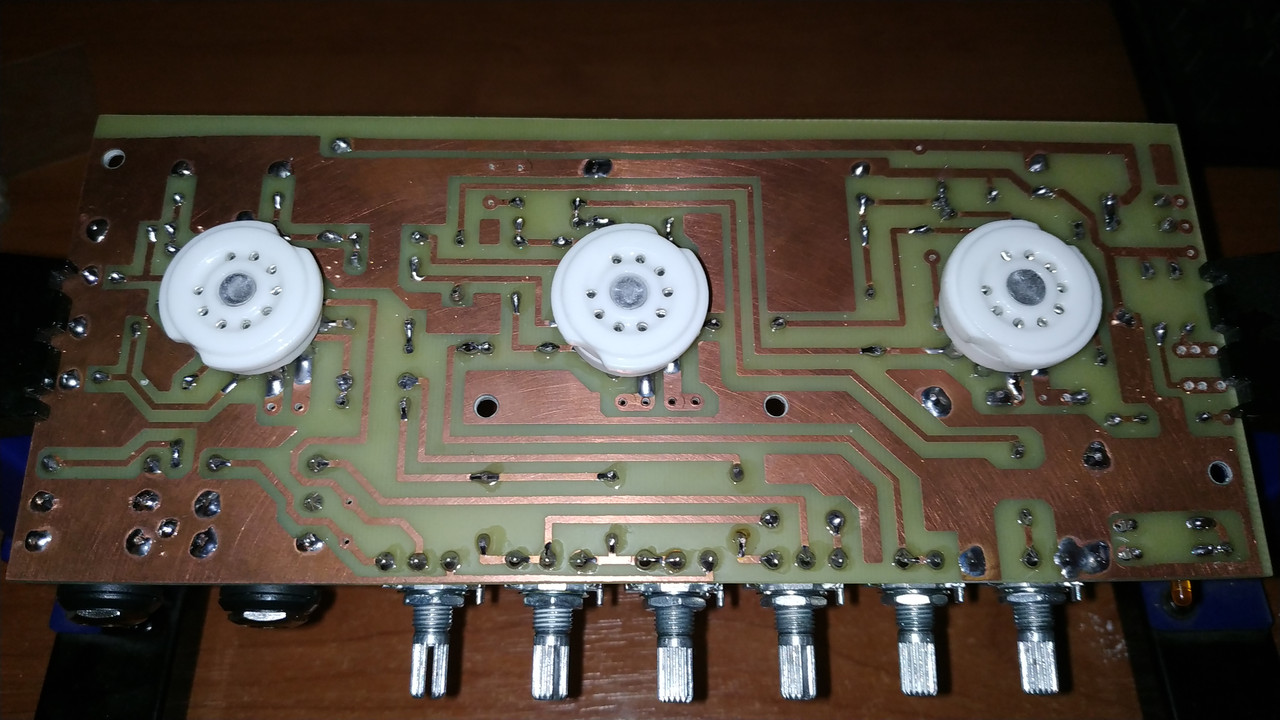

... и добавил:Есть даже такой вариант платы, где ламповые панельки впаяны навыворот (проект Хаос Зеро, я ссылку давал ранее), и всё там отлично работает, и ничего не отваливается:

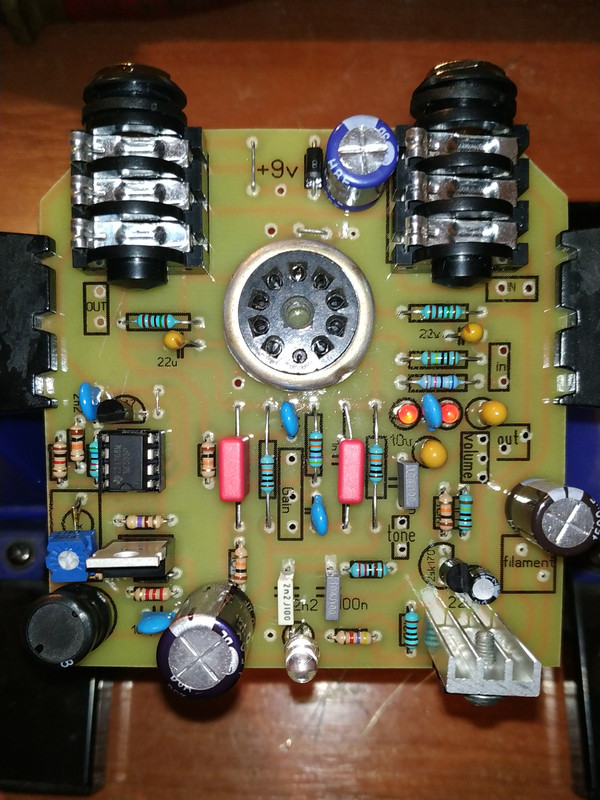

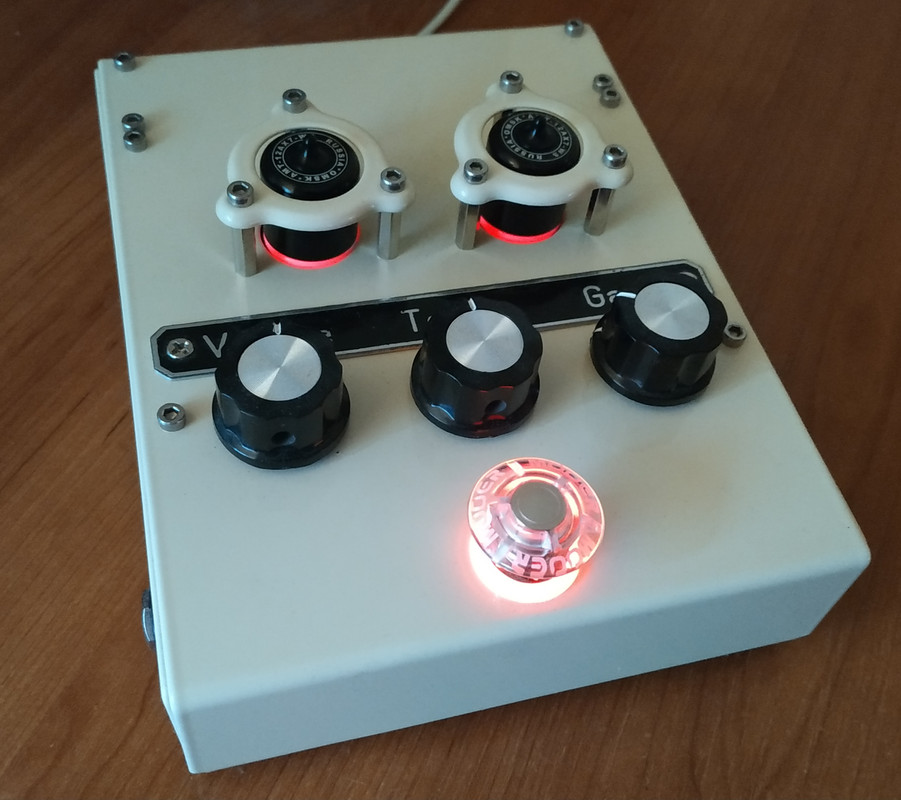

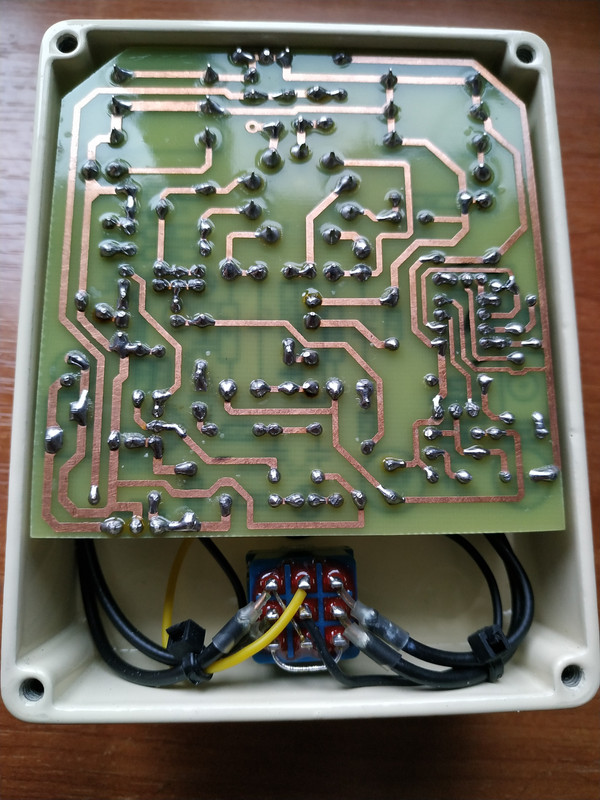

И еще педалька есть, с впаянными в плату панельками, это вообще давний проект, и там все замечательно:
Любой тип монтажа пригоден, если всё продумано - тепловой режим, конструкция, и т. д, и при наличии опыта и ровных рук, всё будет работать.
