Автор Тема: Вопрос знатокам формул и импедансов.  (Прочитано 8334 раз)

0 Пользователей и 2 Гостей просматривают эту тему.

Оффлайн Макс Н. Автор темы

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +128/-30
  • Корёжитель ЧХ
Вопрос знатокам формул и импедансов.
« : Октября 28, 2023, 13:49:16 »

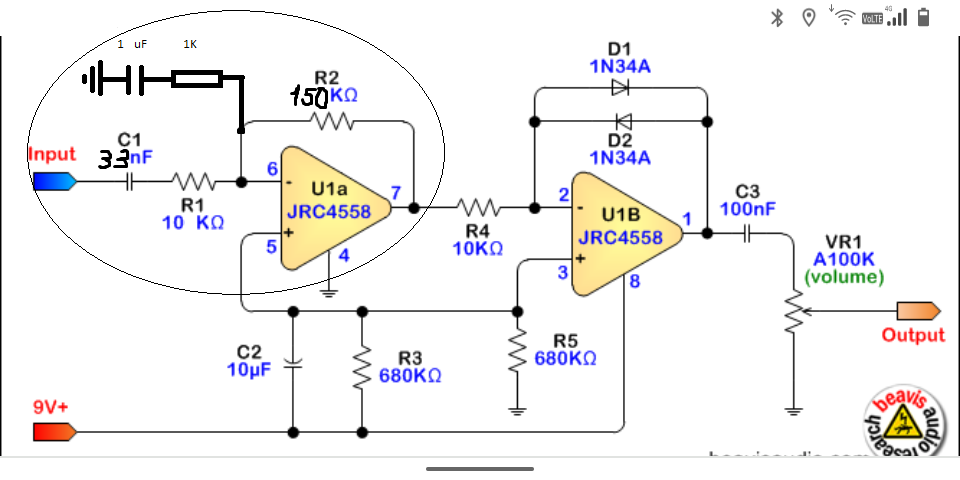

Помогите рассчитать входной импеданс первого каскада схемы.
А то какие-то непонятки происходят.



Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3938
  • Репутация: +649/-7
  • хейтер и пессимист :crazy:
Re: Вопрос знатокам формул и импедансов.
« Ответ #1 : Октября 28, 2023, 13:59:57 »
https://www.tina.com/ru/resources/home/ideal-operational-amplifiers-2/4-input-resistance-of-op-amp-circuits/
Вот рассчёты.
Это если считать по постоянке. А для расчёта импеданса добавляйте к соответствующим сопротивлениям по инвертирующему входу частотннозависимый импеданс последовательных с ними конденсаторов.
Вот как-то так :)

Оффлайн Макс Н. Автор темы

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +128/-30
  • Корёжитель ЧХ
Re: Вопрос знатокам формул и импедансов.
« Ответ #2 : Октября 28, 2023, 14:35:04 »
Alex_SG,
Ежли б я мог по этим формулам рассчитать, я б наверно и не спрашивал. Нифига не понятно.
Упростим ситуацию - посчитать только по резисторам.
Кондёры будем считать простой блокировкой постоянки, с нулевым импедансом.
« Последнее редактирование: Октября 28, 2023, 14:36:36 от Макс Н. »

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3938
  • Репутация: +649/-7
  • хейтер и пессимист :crazy:
Re: Вопрос знатокам формул и импедансов.
« Ответ #3 : Октября 28, 2023, 14:41:00 »
Макс Н., Ну так по ссылке даны как раз формулы для постоянки...
И расписано всё текстом...
Если это не понятно, то я тут бессилен ??? Может появится кто-то с большим педагогическим талантом и прояснит ситуацию...

Оффлайн Макс Н. Автор темы

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +128/-30
  • Корёжитель ЧХ
Re: Вопрос знатокам формул и импедансов.
« Ответ #4 : Октября 28, 2023, 15:28:08 »
Alex_SG,
Кароч. Упростим ещё больше.
Один чел заявил, что импеданс будет 10 Ом у этой схемы.   Вроде знающий чел, но мне показалось, что троллит.
Дурацкая шутка, или правда так ?

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3938
  • Репутация: +649/-7
  • хейтер и пессимист :crazy:
Re: Вопрос знатокам формул и импедансов.
« Ответ #5 : Октября 28, 2023, 15:43:39 »
Цитата: Макс Н. от Октября 28, 2023, 15:28:08
Дурацкая шутка, или правда так ?
Правда, дурацкая.
Если ОООчень приближённо - 11КОм - сумма резисторов по инвертирующему входу.

Оффлайн Макс Н. Автор темы

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +128/-30
  • Корёжитель ЧХ
Re: Вопрос знатокам формул и импедансов.
« Ответ #6 : Октября 28, 2023, 17:01:11 »
Цитата: Alex_SG от Октября 28, 2023, 15:43:39
Правда, дурацкая.
Если ОООчень приближённо - 11КОм - сумма резисторов по инвертирующему входу.
А в качестве преампа гитарного первый каскад пригоден, или нет ?

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3938
  • Репутация: +649/-7
  • хейтер и пессимист :crazy:
Re: Вопрос знатокам формул и импедансов.
« Ответ #7 : Октября 28, 2023, 17:07:43 »
А зачем? Входное сопротивление ну слишком уж низкое, Ку=15 - допустим как буфер будет работать. Вместе со вторым каскадом это всё-таки больше похоже на преамп с небольшим овердрайвом, а вот просто так ???
Работать будет точно, а есть ли в этом смысл - сильно сомневаюсь.

Оффлайн Макс Н. Автор темы

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +128/-30
  • Корёжитель ЧХ
Re: Вопрос знатокам формул и импедансов.
« Ответ #8 : Октября 28, 2023, 17:29:07 »
Цитата: Alex_SG от Октября 28, 2023, 17:07:43
А зачем? Входное сопротивление ну слишком уж низкое, Ку=15 - допустим как буфер будет работать. Вместе со вторым каскадом это всё-таки больше похоже на преамп с небольшим овердрайвом, а вот просто так ???
Работать будет точно, а есть ли в этом смысл - сильно сомневаюсь.
Он как буфер и работает, для чистого сигнала.

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3938
  • Репутация: +649/-7
  • хейтер и пессимист :crazy:
Re: Вопрос знатокам формул и импедансов.
« Ответ #9 : Октября 28, 2023, 17:44:27 »
Так вопрос то был:
Цитата: Макс Н. от Октября 28, 2023, 17:01:11
А в качестве преампа гитарного первый каскад пригоден, или нет ?
буфер ≠ преамп

Оффлайн Макс Н. Автор темы

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +128/-30
  • Корёжитель ЧХ
Re: Вопрос знатокам формул и импедансов.
« Ответ #10 : Октября 28, 2023, 17:47:01 »
Цитата: Alex_SG от Октября 28, 2023, 17:44:27
Так вопрос то был:буфер ≠ преамп
А в дачнеге ЕМЖо - кто из них находится ?

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3938
  • Репутация: +649/-7
  • хейтер и пессимист :crazy:
Re: Вопрос знатокам формул и импедансов.
« Ответ #11 : Октября 28, 2023, 17:49:52 »
Там согласующий усилитель между катушкой датчика и кабелем, как то так. Не совсем буфер.

Оффлайн Макс Н. Автор темы

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +128/-30
  • Корёжитель ЧХ
Re: Вопрос знатокам формул и импедансов.
« Ответ #12 : Октября 28, 2023, 18:17:51 »
Цитата: Alex_SG от Октября 28, 2023, 17:49:52
Там согласующий усилитель между катушкой датчика и кабелем, как то так. Не совсем буфер.
Ну схема-то почти такая же.
И они сами называют это преампом.

Оффлайн Alex_SG

  • Ветеран форума
  • ******
  • Сообщений: 3938
  • Репутация: +649/-7
  • хейтер и пессимист :crazy:
Re: Вопрос знатокам формул и импедансов.
« Ответ #13 : Октября 28, 2023, 18:27:54 »
Цитата: Макс Н. от Октября 28, 2023, 18:17:51
Ну схема-то почти такая же.
Правда что-ли? ;)

Цитата: Макс Н. от Октября 28, 2023, 18:17:51
И они сами называют это преампом.
Ну, тут уже чисто филологический вопрос терминологии. Под определение "преамп" много чего засунуть можно ???

Оффлайн Макс Н. Автор темы

  • Эксперт
  • *****
  • Сообщений: 1197
  • Репутация: +128/-30
  • Корёжитель ЧХ
Re: Вопрос знатокам формул и импедансов.
« Ответ #14 : Октября 28, 2023, 18:31:25 »
Цитата: Alex_SG от Октября 28, 2023, 13:59:57
https://www.tina.com/ru/resources/home/ideal-operational-amplifiers-2/4-input-resistance-of-op-amp-circuits/
Ознакомился со ссылкой подробнее - чё-то какая-то ерунда.
Похоже на реферат недоучки-теоретика, не спаявшего ни одной реальной схемы.
Да ещё и переведённый через кривого робота с импортных сайтов.
