Конечно, с регулятором на входе сенда делитель в истоке лучше убрать - и Rвых будет как раз около 1 кОм.
Внесу 5 копеек относительно схемы. Взгляните на зеленый графикОригиналный вариант петли моджтона начинает клипить уже при 2.2В пик-пик (0.78В RMS, -2.16dBV) на сенде.Это происходит из за подпора повторителя заряженным С3, так как он нагружен на очень низкоомную (по сравнению с сопротивлением в истоке) нагрузку. Тот же эффект что и при работе КП на ТБ.Увеличение резисторов делителя на порядок - 100к/4к7 вместо 10к/470 выправляет ситуацию (красный график). А еще лучше перенести делитель (100к/4к7) прямо в истоковую цепь, тогда постоянная составляющая будет порядка 5 вольт и можно будет использовать низковольтные разделительные конденсаторы.
El clubo de vergüenza segunda mano
Эк тут из-за одного проекта вдруг все резко переобулись. А что же делать тем, у кого петля прекрасно работает и проблем нет? То там про дикие искажения писали, то еще что. На более чем пары десятков установленных петель все ОК.
p.s. есть подозрение на фейковые LND150.
Не бывает входного 1к на звуковухах. Минимальное 10к.
Это, получается, я внёс смуту?
делитель в истоке лучше убрать - и Rвых будет как раз около 1 кОм.
Попробовал делитель 2 по 51к в плече -выходное получилось около 28к. А по идее, должно уменьшиться по сравнению с делителем 100/10к?
Такая версия вполне рабочая, но как всегда в жизни... имеет достоинства и недостатки. Она высокоОмна, это да. Но в ней полное напряжение на входе, она сильно нелинейней, чем исходная. Если даже Глубина ООС одинакова, та, что "инвертом" будет линейней, там на затворе "ноль", емкость миллера не модулируется. Зато исходная (ничего кривого там нет) как и все инверты имеет ограничение - входное сопротивление выставляется последовательным резистором. Доп. шум и небольшое входное...плюс усиление каскада зависит от выходного сопр. источникаВ ламповых петлях я выбираю с резистором в катоде. Там искажения красивые .С лнд - инвертом
На предмет входного сопротивления с ООС спорить не буду. Появится время, копну этот момент. Просто по полупроводникам уже мало что помню, ибо практически не работаю с ними.
Rolly, слишком высокое входное может тоже не очень хорошо?
Rolly, попробую на досуге...
Outdoor, Я переспросил - вы не видите разницу между 220к и 2М? ну ну...
Вообще ничего не понял, какой такой 2М

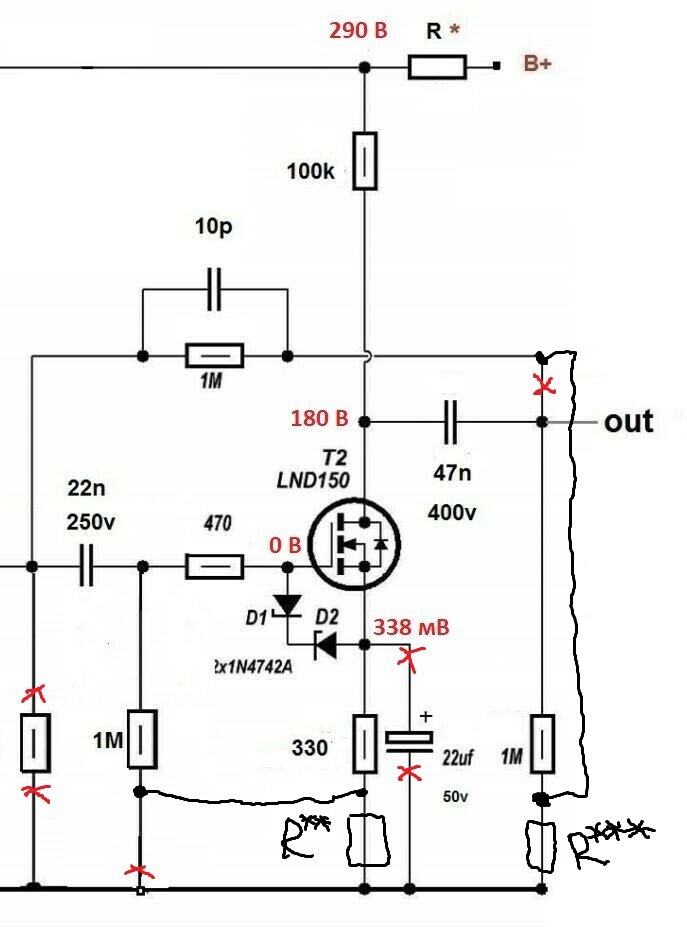

В общем, я тут прикинул, R** = 1k, R*** = 180k, должно быть нормально, входное должно получиться около 400к, но это оценка со значительными допущениями, зато относительно легко смакетировать, если уже собрана исходная петля.
