finch, пока что не нашел, но это дело времени. надо ж комплектуху подтянуть, платок наштамповать, сделать маленькую партию, устроить первый вброс. не за один же день маршал стал Маршалом)))

З.Ы.: в теме, кстати, обмусоливался вариант коммерческой реализации (Тимон вестимо), и этот пост не выпилен, что кагбэ намекает...

Одно замечание к схеме, в сенде все таки лучше использовать на входе делитель на пол питания.
Тогда не придется подбирать истоковый резистор автосмещения при разных анодках для выставления "середины".
Особенно если это будет продаваться как кит для неизвестного заранее аппарата.

Одно замечание к схеме, в сенде все таки лучше использовать на входе делитель на пол питания.
Тогда не придется подбирать истоковый резистор автосмещения при разных анодках для выставления "середины".

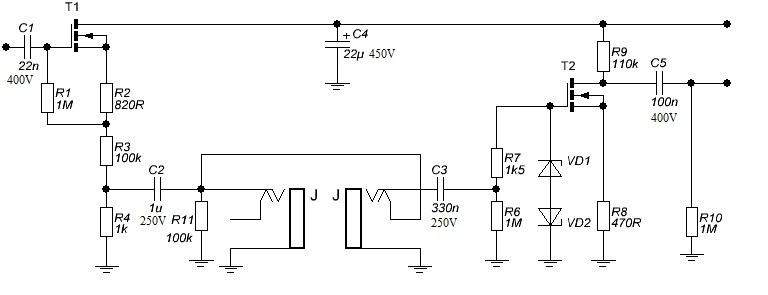

Не совсем понял. Речь идёт об этой схеме? А можешь на ней дорисовать, что имеется в виду?

Особенно если это будет продаваться как кит для неизвестного заранее аппарата.

Да какая продажа, исключительно для личного использования.

Типовой буфер как на 840-м и т.п.

KMG, я правильно понял?

(Ссылка на вложение)

По идее да, но тогда эта пляска с R1 и R2 уже не нужна.

... и добавил:

Во всяком случае я так сделал в своем эгоисте и делитель у меня был 82к+22к, но после него еще был регулятор уровня сенда и микс.

runing, убери R1 и R2 вообще, они в этом случае только мешают.
Подстроечник на постоянке не есть гуд, может шуршать.
Лучше поставить вместо него постоянный, может быть чуть больше по номиналу для запаса по выхлопу, а R11 заменить на переменник А100К.

runing, убери R1 и R2 вообще, они в этом случае только мешают.

Понял, спасибо.

Подстроечник на постоянке не есть гуд, может шуршать.
Лучше поставить вместо него постоянный, может быть чуть больше по номиналу для запаса по выхлопу, а R11 заменить на переменник А100К.

Ну и пусть себе шуршит. Это же подстроечник на плате, я его один раз выставлю по уровню, что бы вход педали дилея не перегружался и всё.
А много лишних крутилок на морде усилителя я не люблю
