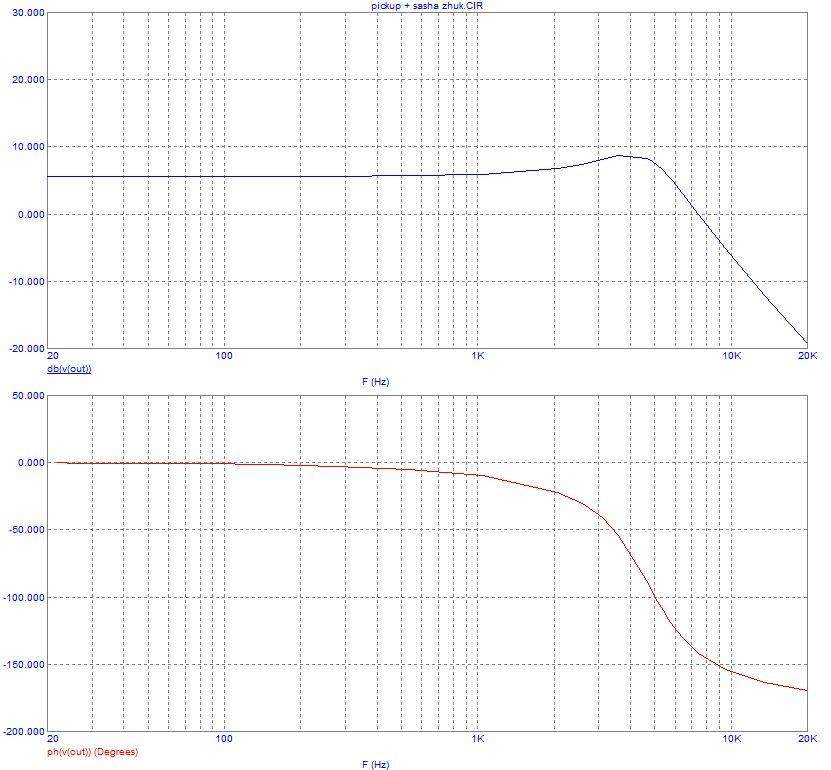

АЧХ + ФЧХ датчика + обвзяка (волюм, кабель, вход усилка) без темброблока:

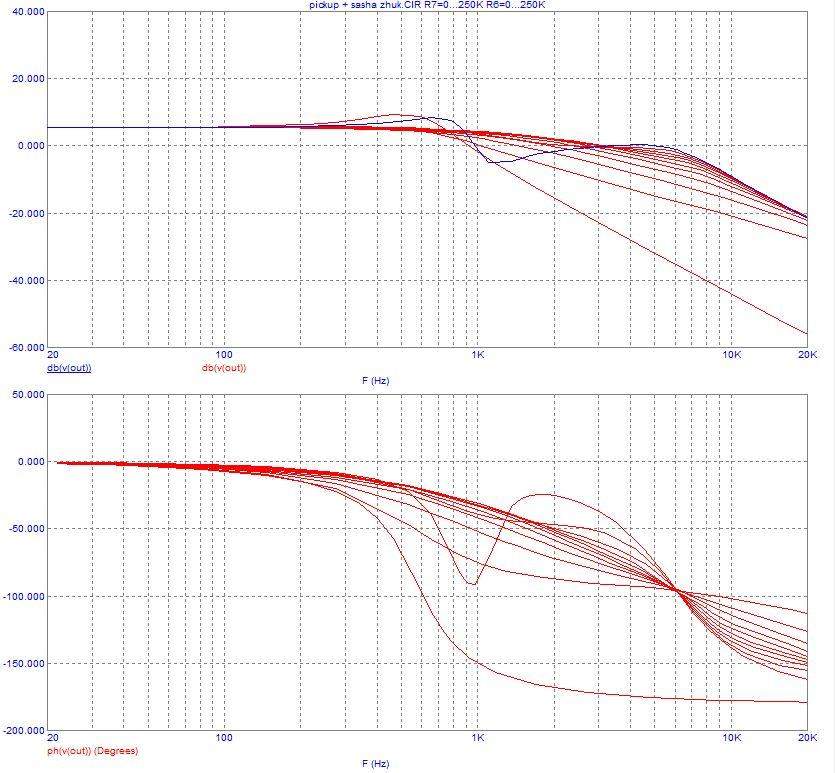

АЧХ +ФЧХ датчика с темброблоком. С=6800pF, R=500kOm

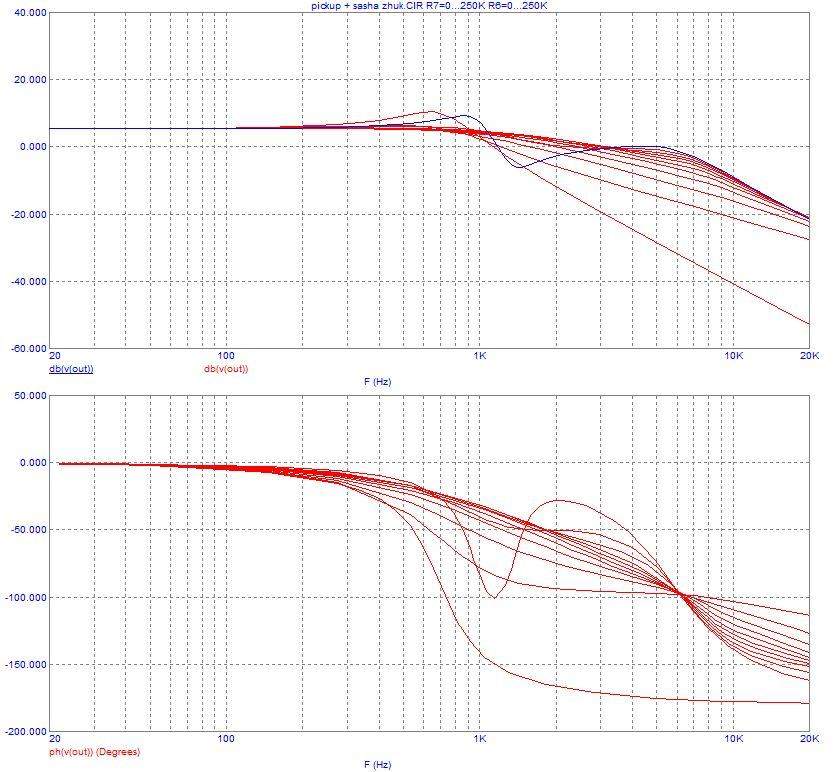

АЧХ + ФЧХ регулировок до половины и после. Вначале- часть, где кондюк шунтирует верхнюю катушку датчика. параметры те же.

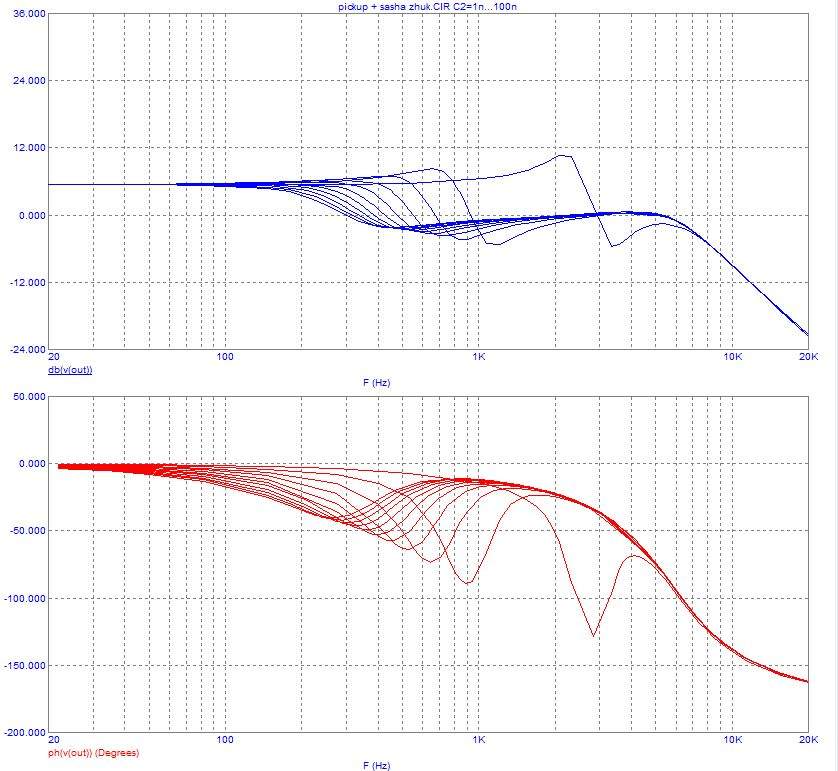

АЧХ +ФЧХ датчика с темброблоком при С=6800pF, R=250kOm . потом С=10n
выводы:
- можно получить интересные звучания за счет провалов в АЧХ
- верха режутся по-любому, но два резонанса и провал в серединке могут это вполне компенсировать, что потери верха не будут ощутимы
- нет смысла в потенце 500кОм, лучше ставить 250 и попробовать разные буквы потенцев, поскольку характеристики неординарные
- значение кондера надо подбирать под конкретный датчик и на вкус музыканта. стандартное значение всем одно не прокатит.
Дополнения принимаются, однако в спорах участия не принимаю.
... и добавил:на самом деле - еще очень интересно, как там фазы складываются, поскольку фильтрец такой здорово фазу крутит и хз, что там в итоге получается, реально...
подумаю на досуге, как реальнее модель изменить под хамб с учетом фазы катушки.... представленные выше графики справедливы в случае, если обе катушки снимают синфазный сигнал, а на самом деле - благодаря природе колебаний струн фаза снимаемого сигнала отличается. Прикину, как будет корректно ее "подвинуть" и посмотрю, будут ли изменения существенными (должны быть, в общем-то)...
