Re: Эксперименты звукообработки (и тесты, тесты, тесты)
« Ответ #1845 : Июля 07, 2020, 17:38:05 »
С одной точки ты ничего не снимешь, потенциал снимается с двух выводов.
А вот как разорвать пробник в лтспайс, чтоб второй конец не привязывался к общему проводу и привязать к одному из концов резистора -  я не знаю.

... и добавил:

В Мультисиме это делается просто, там ты сам задаешь с каких точек схемы снимать показания.  :hmmm:
Наглядно и удобно

Оффлайн Винтик на отдыхе Автор темы

  • Эксперт
  • *****
  • Сообщений: 2948
  • Репутация: +301/-14
Re: Эксперименты звукообработки (и тесты, тесты, тесты)
« Ответ #1846 : Июля 07, 2020, 17:40:29 »
Короче, вот что получилось.
Цветными точками обозначил откуда снималось



Правильно ли я понимаю, что теперь сила тока на аноде приблизительно. =0, на контакте сетки меняется от 0 до прибл. =0.4mA, а на аноде прибл. =0.95mA?

... и добавил:

Я имею виду приблизительно?

... и добавил:

Или... кажись, не правильно было сразу три резистора одновременно подсоединять?
Поочередно надо? :hmmm:
« Последнее редактирование: Июля 07, 2020, 17:45:24 от Винтик на отдыхе »

Оффлайн Jhav

  • Ветеран форума
  • ******
  • Сообщений: 3526
  • Репутация: +417/-5
  • I'm not Able, I'm just Cain
Re: Эксперименты звукообработки (и тесты, тесты, тесты)
« Ответ #1847 : Июля 07, 2020, 17:49:34 »


... и добавил:

разрываешь схему в измеряемой точке, пихаешь в разрыв резистор. на землю ничего не нужно
« Последнее редактирование: Июля 07, 2020, 17:51:05 от Jhav »

Оффлайн Винтик на отдыхе Автор темы

  • Эксперт
  • *****
  • Сообщений: 2948
  • Репутация: +301/-14
Re: Эксперименты звукообработки (и тесты, тесты, тесты)
« Ответ #1848 : Июля 07, 2020, 17:53:33 »
Резистор 1Ом?

И в LTspice два замера делать с обеих его концов?
Или только с плюсового?

Оффлайн NSb-2

  • Живу на форуме
  • *******
  • Сообщений: 7745
  • Репутация: +885/-11
  • Shit in - Shit out
    • pornhub.com
Re: Эксперименты звукообработки (и тесты, тесты, тесты)
« Ответ #1849 : Июля 07, 2020, 17:56:05 »

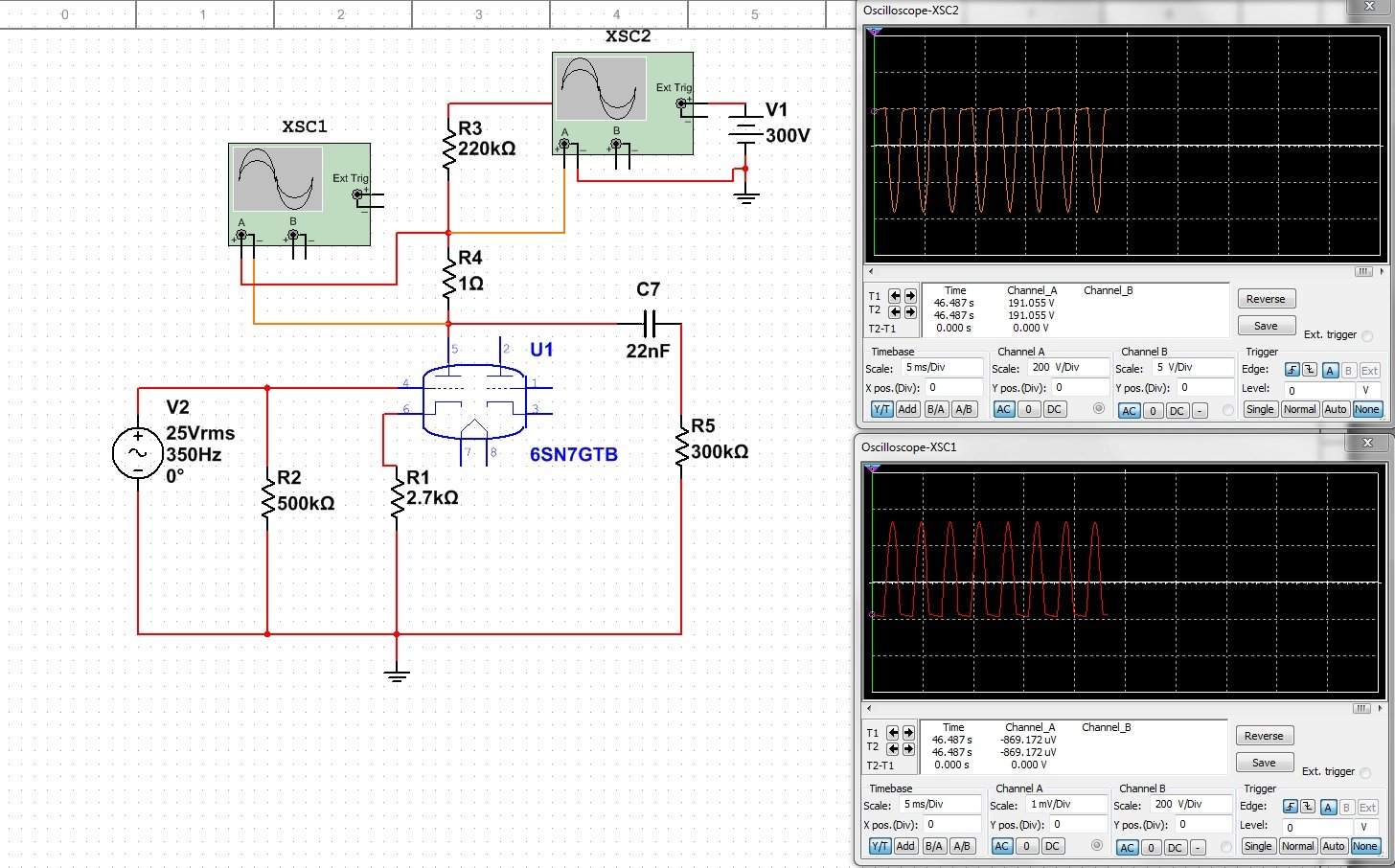

Взял схемку, упростил до беспредела и воткнул анализатор (осцилограф) для снятия формы волны тока:
Программа мультисим.

Наглядно и удобно.

... и добавил:

номинал R4 - ОТ БАЛДЫ
Можно десятую часть от анодного резистора взять...

... и добавил:

Цитата: Винтик на отдыхе от Июля 07, 2020, 17:53:33
Резистор 1Ом?

слишком мало.. Хотя бы 10кОм возьми, или будет очень маленький размах амплитуды и ты ничего не увидишь..
« Последнее редактирование: Июля 07, 2020, 18:00:19 от Returned to trash »

Оффлайн Jhav

  • Ветеран форума
  • ******
  • Сообщений: 3526
  • Репутация: +417/-5
  • I'm not Able, I'm just Cain
Re: Эксперименты звукообработки (и тесты, тесты, тесты)
« Ответ #1850 : Июля 07, 2020, 18:02:08 »
Цитировать
слишком мало..

масштаб же

Оффлайн NSb-2

  • Живу на форуме
  • *******
  • Сообщений: 7745
  • Репутация: +885/-11
  • Shit in - Shit out
    • pornhub.com
Re: Эксперименты звукообработки (и тесты, тесты, тесты)
« Ответ #1851 : Июля 07, 2020, 18:02:52 »
Jhav,
задавит... там ток мелкий  :hmmm:

Оффлайн Jhav

  • Ветеран форума
  • ******
  • Сообщений: 3526
  • Репутация: +417/-5
  • I'm not Able, I'm just Cain
Re: Эксперименты звукообработки (и тесты, тесты, тесты)
« Ответ #1852 : Июля 07, 2020, 18:03:38 »
кто задавит? кого?) в спайсе?

Оффлайн NSb-2

  • Живу на форуме
  • *******
  • Сообщений: 7745
  • Репутация: +885/-11
  • Shit in - Shit out
    • pornhub.com
Re: Эксперименты звукообработки (и тесты, тесты, тесты)
« Ответ #1853 : Июля 07, 2020, 18:04:43 »
и в спайсе тож... закон ома никто не отменял..
ну пусть 1ком поставит, это не катод

... и добавил:

Вмульти симе при 1Ом - уже микровольты... Сильное падение амплитуды, как и должно быть, не удобно шкалу перетыркивать  :hmmm:
« Последнее редактирование: Июля 07, 2020, 18:06:58 от Returned to trash »

Онлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 34225
  • Репутация: +3362/-40
  • alderman of morning star
    • Malefice
Re: Эксперименты звукообработки (и тесты, тесты, тесты)
« Ответ #1854 : Июля 07, 2020, 18:15:20 »
В LTSpice можно построить ток через любой элемент в схеме, просто выбрать в Visible Traces и там ток через нужное...

Оффлайн NSb-2

  • Живу на форуме
  • *******
  • Сообщений: 7745
  • Репутация: +885/-11
  • Shit in - Shit out
    • pornhub.com
Re: Эксперименты звукообработки (и тесты, тесты, тесты)
« Ответ #1855 : Июля 07, 2020, 18:20:19 »
deLuther,
Как это не удобно...  :hmmm:

... и добавил:

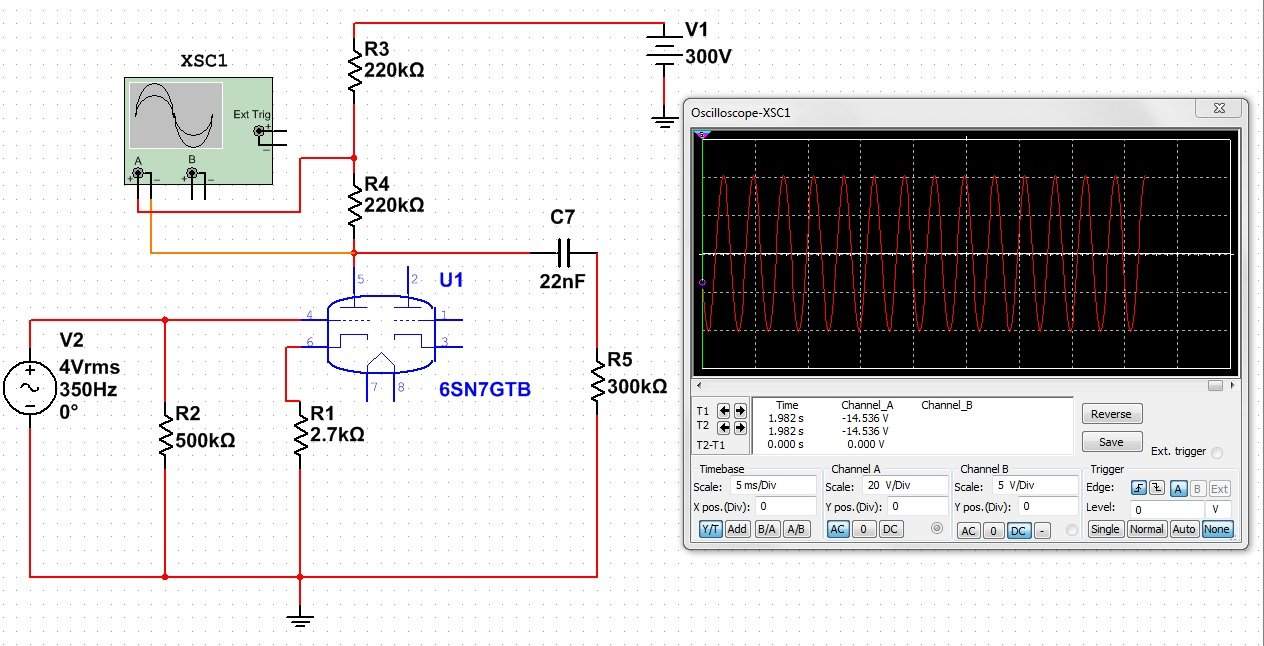

А вот второй "тест", как я ранее и писал форма тока не отличается от формы амплитуды.

Онлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 34225
  • Репутация: +3362/-40
  • alderman of morning star
    • Malefice
Re: Эксперименты звукообработки (и тесты, тесты, тесты)
« Ответ #1856 : Июля 07, 2020, 18:27:38 »
Returned to trash,
Да, здесь неудобно :)
Либы разные зато проще цеплять ;D

Оффлайн NSb-2

  • Живу на форуме
  • *******
  • Сообщений: 7745
  • Репутация: +885/-11
  • Shit in - Shit out
    • pornhub.com
Re: Эксперименты звукообработки (и тесты, тесты, тесты)
« Ответ #1857 : Июля 07, 2020, 18:28:24 »
deLuther,
А так лтспайс хорошая программа, но мне привычней по старинке - ткнул прибор и увидел результат.  ;) :) :hmmm: :hmmm: :hmmm:

Оффлайн Винтик на отдыхе Автор темы

  • Эксперт
  • *****
  • Сообщений: 2948
  • Репутация: +301/-14
Re: Эксперименты звукообработки (и тесты, тесты, тесты)
« Ответ #1858 : Июля 07, 2020, 18:50:23 »
Ерунда какая-то...

Вставил в разрыв резистор 1Ом, замерил... обе волноформы одинаковые (зеленую за синей даже не видать) и показывает 160V

Там должно быть максимум 5mА, как я понял из книжки...  т.е. 5mV


« Последнее редактирование: Июля 07, 2020, 18:52:53 от Винтик на отдыхе »

Онлайн deLuther

  • Живу на форуме
  • *******
  • Сообщений: 34225
  • Репутация: +3362/-40
  • alderman of morning star
    • Malefice
Re: Эксперименты звукообработки (и тесты, тесты, тесты)
« Ответ #1859 : Июля 07, 2020, 18:53:24 »
Винтик на отдыхе,
View->Visible Traces, там выбери I(R15)
