Если шкала для 160 вольт, то 5 милливольт ты и не увидишь  Слишком большая разница в амплитудах.

... и добавил:

deLuther,
Объясни популярно как вавки загружать и выгружать в ЛТспайс.. И в каком формате оно может схвать.

Если шкала для 160 вольт, то 5 милливольт ты и не увидишь  Слишком большая разница в амплитудах.

Фуу... блин...

НУ вот сейчас, вроде, уже ближе...

Объясни популярно как вавки загружать и выгружать в ЛТспайс.. И в каком формате оно может схвать.

Для вавок надо в нужном месте указать точное имя файла, который должен лежать в той же папке что и сам проект.
Название файла лучше без пробелов и русских букв

Монофонические вавки хавает даже 96кГц, но 24bit, для стереофонических надо дополнительно прописывать
Выводит также даже 96кГц и 32bit, но 32-битные, видать, не те что "с плавающей запятой" - обрезает

Чтобы не обрезал надо указывать делитель побольше в нужном месте - делить сигнал симуляции на 10, 100 и т.д..
Чтобы запустить симуляцию (и отрендерить вавки) - нужно нажать на значек бегущего человечка.

Отрендерит столько - сколько указано секунд в Simulate / Edit Simulation Cmd / Stop Time... обычно это также отображается специально надписью рядом со схемой, можно и там попправить клиокм правой мышки

Вот проекты где можно посмотреть как что указывать:
https://yadi.sk/d/SkZ7YIEqaDbH3g
https://yadi.sk/d/npdSSCLAWj2WTg

Можно также сразу несколько выводов указать с разных точек, и он отрендерит одновременно сразу несколько вавок



... и добавил:

НУ вот сейчас, вроде, уже ближе...

Хотя, как сказать, я там на графике перепутал и поставил не в то место рабочую точку... вместо -1.25 (прибл.) на -1.75...

Так что пока еще все таки сомнительно
Если бы поставил правильно, то должно было бы быть больше 1mA

View->Visible Traces, там выбери I(R15)

Попробовал.
Выбрал анодный резистор R2

Сейчас, кажись, все уже похоже на правду, если сверять с графиком лампы 12АХ7, специально сделал напряжение питания и номиналы резисторов также как в книжке (100K, 1M, 1.5K)

Но дотошно не сверял, без калькулятора.. так что .. не факт, но надо думать что уж, что уж теперь то...
НА самом деле - просто уже затрахался, и хочеца верить что анализ показывает похоже как на графиках...

Кстати, для красной линии - шкала справа (в Амперах)



Впрочем, я хотел это именно понять лучше, поэтому эксперимент с резистором в разрыв и способом оценки по просадке напряжения - на пользу!

Правда... покамест таки не уверен - понял ли я? Не помню все ли я помню )))

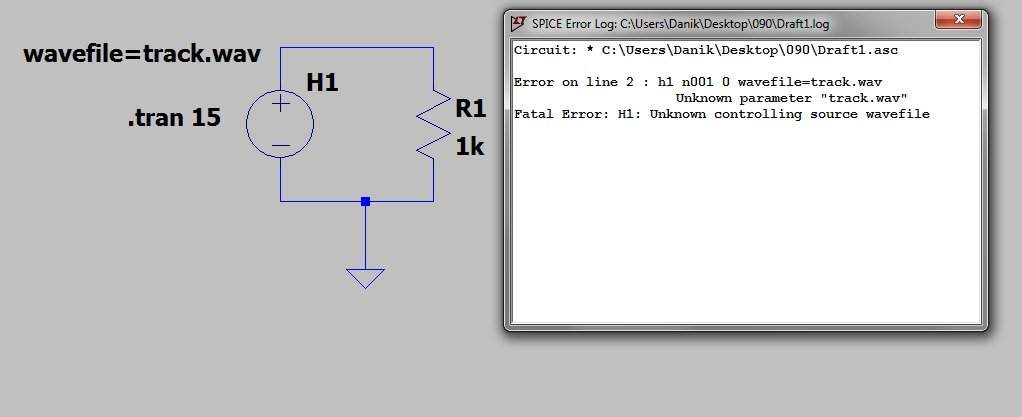

А как он будет жрать вавки, если ты не нарисовал ни выходной порт, ни нужных инструкций не прописал...

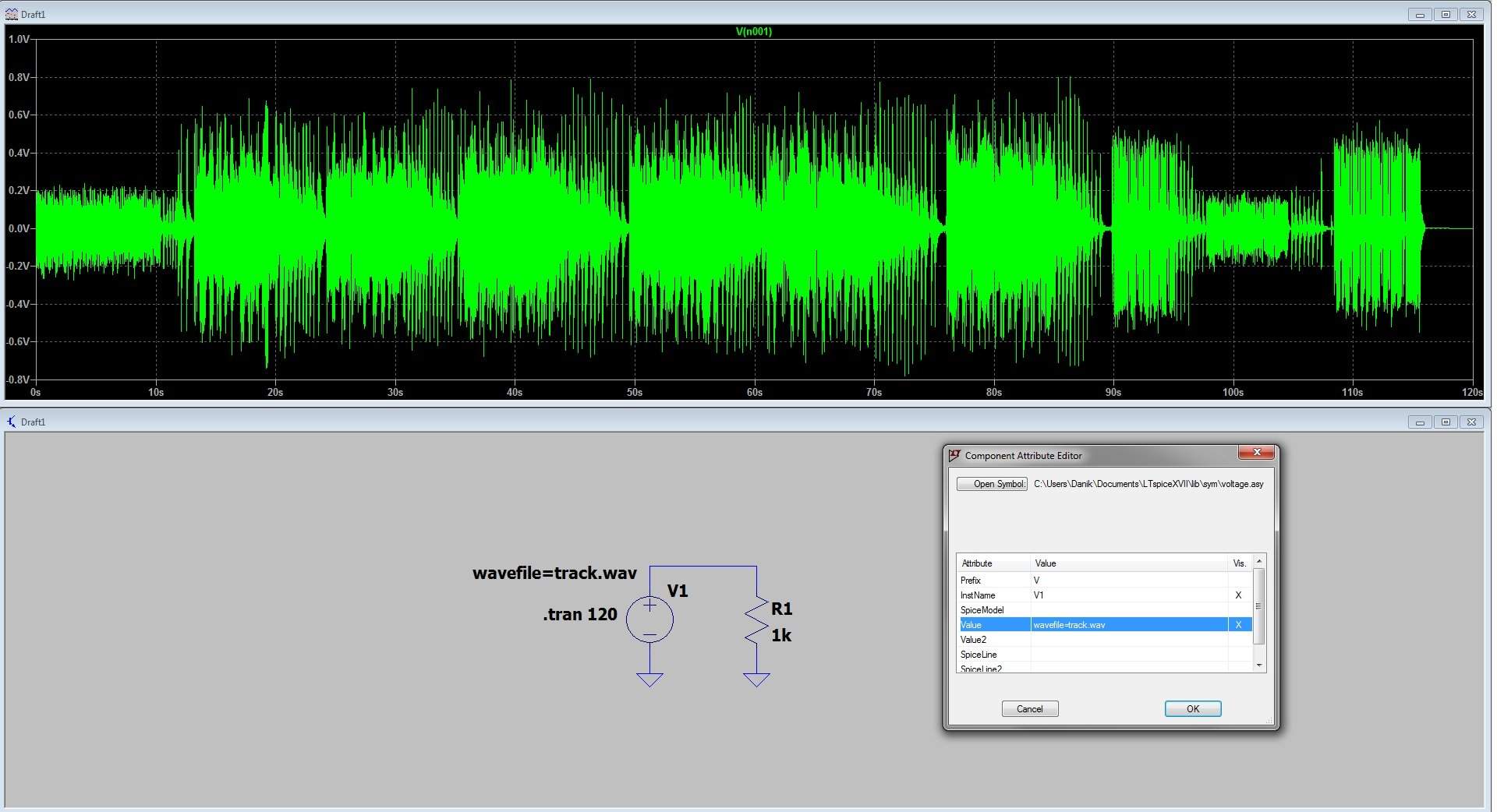

Скачай файлы что я прикладывал - позырь... (да даже на картинко чуть выше видно кое что))

Вот еще шыкарный мануал по LTspice на русском: https://yadi.sk/d/rQ9HDJp2SFw61g
Правда, он для сильно более ранних версий программы, но главные вещи должны быть те же...

Ну, жрет тогда - это да
В самом проекте вся симуляция будет, и в любом месте можно будет потестить напряжение или силу тока...

Но на выходе вавок не будет - для этого надо выходные порты добавлять и прописывать дополнительные инструкции

Для входной вавки в имеющихся у меня проектах иначе, не в Value источника питания, а просто входные порты, как я понял
Но так то да... входная вавка это же сигнал с датчика, а чем он не тоже источник питания?

И как я понял параметр tran в данном случае нужно выставлять по длине вавки..

Ога

При этом, время просчитывания симуляции будет настолько дольше - насколько длиннее этот параметр, и насколько сложнее сигнал в плане трансиентов
На входной синусоиде будет шибко быстрее, чем на шуме, к примеру...

Я когда пытался нарыть в интернете инфу на LTspice, то в целом создалось впечатление что это очень серьезная база...

Где-то читал что типа даже для космических девайсов ее используют, для проектирования...
А еще где-то читал, что даже термодинамические процессы при желании можно моделировать
Т.е. как я понял, можно ввести учет нагрева элементов в схеме, может даже тепловой шум и т.д...

Но, поскольку, я в этом всем - нуб - то за что купил - за то и выдаю - что-то такое читал, но не факт что понял адекватно...

Returned to trash,
Можно просто нажать симуляцию выбрать транзиент (первая вкладка) и там указать длительность, сгенерирует инструкцию .tran автоматом.
А вот для задания вавки на выход и придётся использовать SPICE Directive и прописывать .wave имя файла битность сэмплрейт и что выводим V(название узла)
